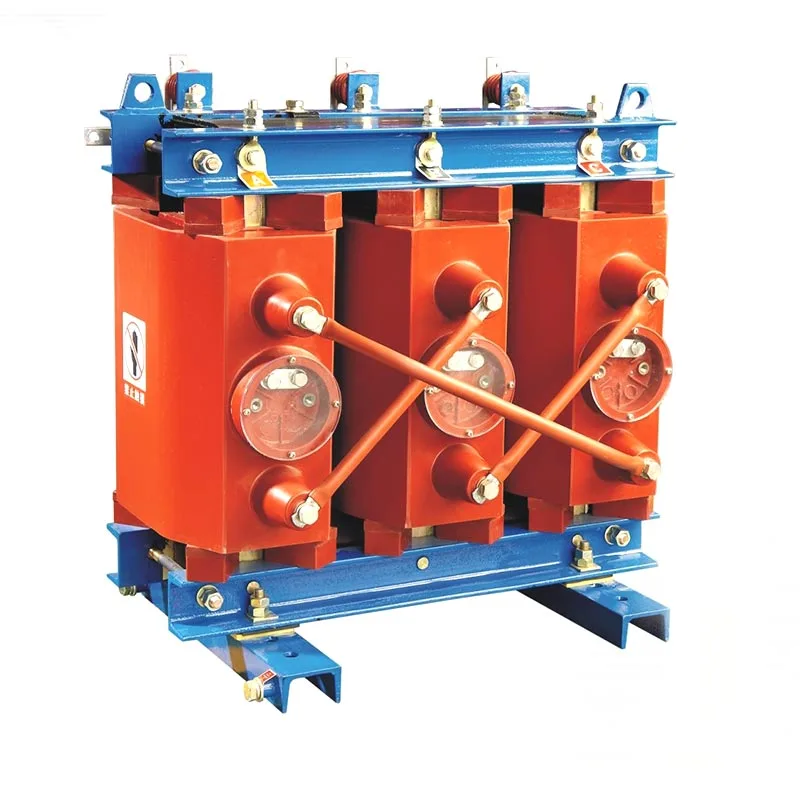

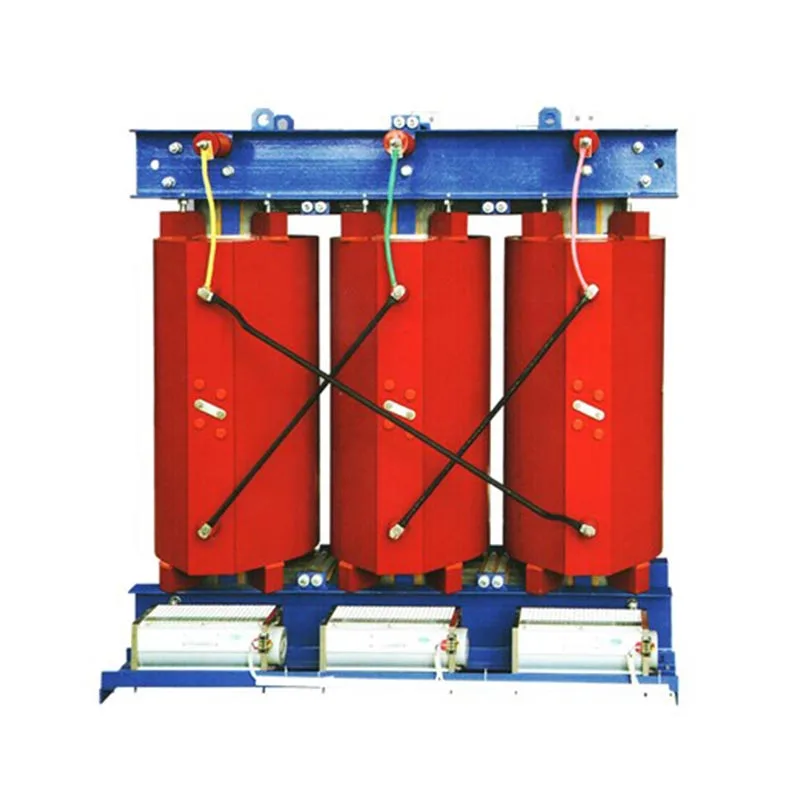

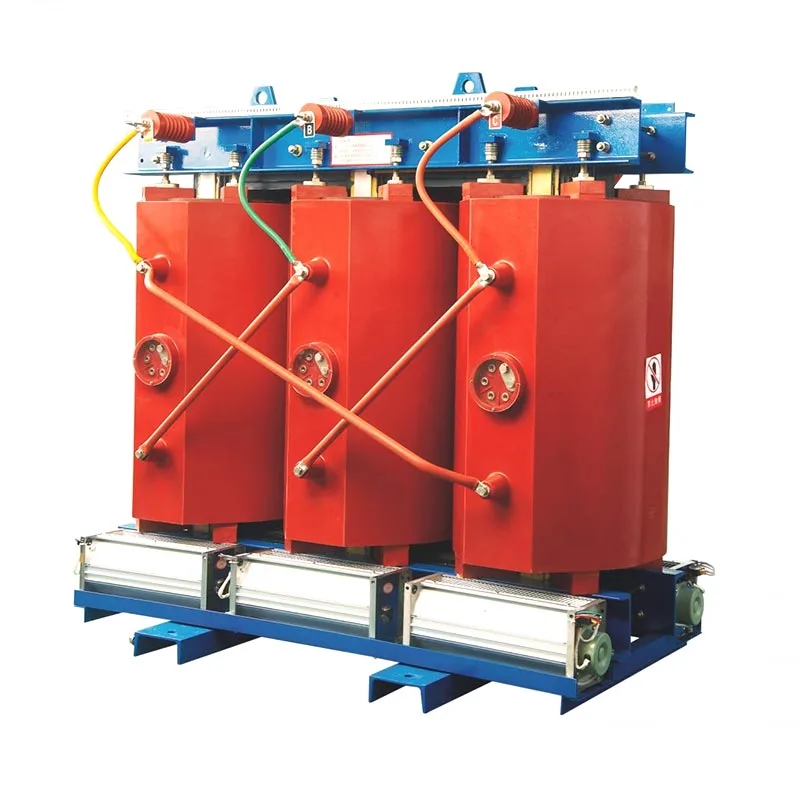

630кВА епоксидна смола суви трансформатор

Усуне 630кВА суви трансформатор од епоксидне смоле је дистрибутивни трансформатор без уља дизајниран за напајање у затвореном простору сценарије снабдевања који захтевају високе стандарде безбедности. Поседује високонапонске и нисконапонске намотаје инкапсулиране епоксидна смола отпорна на високе температуре и ослања се на ваздух за изолацију и одвођење топлоте. Овај дизајн суштински елиминише безбедносне опасности повезане са трансформаторима потопљеним у уље—као што су цурење уља, пожари и експлозије—и обезбеђује нулту емисију штетних гасова током рада.

Погодна за сложене унутрашње средине које карактерише висока влажност, прашина или велика надморска висина, ова опрема је широко се користи у болницама, школама, станицама метроа, комерцијалним комплексима и индустријским постројењима. Снага од 630 кВА је главна спецификација за апликације мале и средње снаге, балансирање капацитета напајања, инсталацију просторни захтеви и енергетска ефикасност; то је пожељан избор и за нове инсталације и за накнадну уградњу унутрашњих система за дистрибуцију електричне енергије.

Кључне карактеристике производа

1. Отпорност на ватру и експлозију; Висока безбедност

Користи изолационе материјале од епоксидне смоле класе Ф отпорне на високе температуре и не садржи изолационо уље. Чак у екстремним условима као што су преоптерећења или кратки спојеви, јединица се неће запалити, експлодирати или цурити. Његово висока безбедносна оцена у потпуности је у складу са строгим прописима о заштити од пожара за јавне зграде и подземље простори.

2. Еколошки прихватљив; Зеро Поллутион

Рад не укључује контаминацију уљем или ослобађање токсичних/штетних гасова. Не захтева посебне јаме за уље или противпожарних изолационих баријера и могу се инсталирати директно у затвореном простору, ефективно смањујући трошкове нискоградње и усклађивање са индустријским трендовима ка нискоугљеничном, еколошки прихватљивом развоју.

3. Ниска бука и ниско делимично пражњење; Стабилан рад

Оптимизоване структуре намотаја језгра и фолије значајно смањују буку магнетних вибрација и унутрашње делимичне нивои пражњења. Ово спречава старење изолације узроковано електричном ерозијом, обезбеђујући стабилан, непрекидан рад преко 20 година.

4. Ниска потрошња енергије и висока ефикасност

Гвоздено језгро је направљено од висококвалитетних зрнасто оријентисаних силиконских челичних лимова, што ефикасно смањује оптерећење без оптерећења и губици оптерећења. За комерцијалне и индустријске пројекте који укључују дуготрајан рад, ово се значајно смањује потрошња енергије и побољшава стопе коришћења електричне енергије.

5. Ваздушно хлађење и без одржавања

630кВА трансформатор сувог типа од епоксидне смоле користи ваздушну изолацију и структуру хлађења природног или принудног ваздуха. Елиминише потребу за периодичном заменом, испитивањем или филтрацијом изолационог уља; рутинско одржавање захтева само једноставно уклањање прашине и чишћење, драстично смањујући трошкове рада и материјала за текуће операције.

6. Висока прилагодљивост и разноврсна примена

Стабилно ради на температурама околине у распону од -20°Ц до +40°Ц, на висинама до 1.000 метара и у релативна влажност од ≤95% (без кондензације). Погодан је за сложена радна окружења као што је подземна тунели, прашњава индустријска постројења и медицинска одељења са високом влажношћу.

7. Компактна структура и једноставна инсталација

Јединица је компактна и лагана, заузима минималан простор у просторији за дистрибуцију електричне енергије. Његова модуларна, стандардизована структура олакшава транспорт и подизање, док је процес монтаже на лицу места једноставан, не захтевају комплексну пратећу грађевинску инфраструктуру.

Принцип рада

Трансформатор сувог типа Усуне 630кВА од епоксидне смоле ради на принципу електромагнетне индукције. Садржи изолацију без уља и структуру за расипање топлоте - која се изразито разликује од традиционалног уроњеног у уље трансформатори - његов рад се одвија на следећи начин:

1. Наизменична струја (АЦ) улази у примарни намотај, стварајући континуирано променљиви наизменични магнетни флукс унутар ламинираног гвозденог језгра;

2. Наизменични магнетни флукс продире у секундарни намотај, изазивајући наизменичну електромоторну силу (ЕМФ) у секундарном калему путем електромагнетне индукције;

3. На основу односа завоја између примарног и секундарног намотаја, наизменични напон се повећава или смањује до постићи стабилан пренос снаге;

4. Користећи ваздух као медијум за изолацију и расипање топлоте, намотаји и језгро распршују топлоту путем природног конвекцијски или вентилатори са принудним ваздухом, који безбедно изводе конверзију напона и пренос енергије.

Табела техничких спецификација

1. Параметри електричних перформанси

2. Радни услови животне средине

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Случај примене пројекта у стварном свету

Случај 1: Пројекат унутрашње дистрибуције електричне енергије за терцијарну болницу градског разреда А

Терцијарна болница разреда А у Џеђиангу набавила је два трансформатора сувог типа Усуне од 630 кВА од епоксидне смоле за напајање на одељења за пацијенте и прецизну медицинску опрему. Коришћење производа без уља, отпорности на ватру, ниске буке и карактеристике малог делимичног пражњења, решење елиминише опасност од пожара у медицинским установама и спречава буку од узнемиравања пацијената, уз обезбеђивање стабилног напајања за прецизну опрему као што су ЦТ и МРИ скенери. Опрема је радила несметано и непрекидно три године без икаквих застоја ради одржавања.

Студија случаја 2: Помоћни систем напајања за градску станицу метроа

Линија метроа у кинеском граду поставила је четири сува трансформатора Усуне снаге 630 кВА у просторији за дистрибуцију електричне енергије у подземна станица. Решавање изазова подземних простора—као што су висока влажност, лоша вентилација, строги захтеви за безбедност од пожара и ограничен простор за инсталацију—производ је савршено прикладан за тунел оперативни стандарди. Његове предности укључују отпорност на влагу и прашину, отпорност на експлозију и отпорност на ватру способности, и компактан отисак, обезбеђујући безбедно напајање за помоћне системе метроа.

ФАК

П1: Које су кључне предности трансформатора сувог типа Усуне 630кВА од епоксидне смоле за унутрашњу инсталацију у поређењу са трансформаторима потопљеним у уље?

А1: Прво, потпуно је без уља, елиминишући ризик од пожара, експлозије и цурења уља; не захтева уљне јаме или објекте за изолацију од пожара, што га чини погодним за различите затворене унутрашње средине. Друго, производи нулу штетне емисије током рада и не захтева замену уља или пратеће одржавање, значајно се смањује дугорочни трошкови О&М. Треће, његове перформансе ниске буке и ниског делимичног пражњења штите осетљиве медицинске и аутоматизована прецизна опрема од сметњи флуктуације напона, што је чини сигурним, пожељним избором за области са великим прометом као што су школе, болнице и метро.

П2: Може ли овај трансформатор поуздано да ради у фабричким окружењима са високом влажношћу, прашњавим?

А2: Да. Усуне користи оптимизовани процес инкапсулације интегралне епоксидне смоле који у потпуности покрива намотаје, ефикасно блокира улазак влаге и прашине. Производ стабилно ради у прашњавим затвореним окружењима са нивои влажности до 95% (без кондензације). За окружења са екстремним нивоима прашине, прилагођено заштитно кућиште може се додати како би се побољшала отпорност на животну средину без угрожавања дисипације топлоте.

П3: Да ли је стандардни модел Усуне 630кВА компатибилан са међународним стандардима мреже?

А3: Стандардни модел подржава двофреквентни рад (50/60Хз) и усаглашен је са мрежним спецификацијама у већини земље широм света. Поседује 10кВ/10,5кВ високонапонски улаз и 0,4кВ нисконапонски излаз, користи Дин11 прикључна група, и има стандардни напон импедансе од 6%. За захтеве у вези са специфичним напоном, импеданса, или параметри капацитета, наша фабрика нуди прилагођену производњу прилагођену специфичној мрежи спецификације вашег пројекта.

Профил бренда и закључак Укорењени у Кини и са више од деценије дубоког искуства у опреми за напајање индустрија, Зхејианг Усуне Елецтриц Цо., Лтд. је поуздан добављач сувих трансформатора од епоксидне смоле. Ми имплементирамо свеобухватна контрола квалитета током целог процеса—од инспекције улазног сировог силиконског челика материјала за тестирање готових производа делимичног пражњења—обезбеђујући да сви производи серије 630кВА задовољавају међународни стандарди електропривреде. Искористите фабричку директну продају, прилагођени дизајн и све на једном месту техничку подршку након продаје, пружамо безбедна, енергетски ефикасна и издржљива решења за унутрашње подстанице за комерцијалне, медицинске, транспортне и индустријске пројекте широм света.
