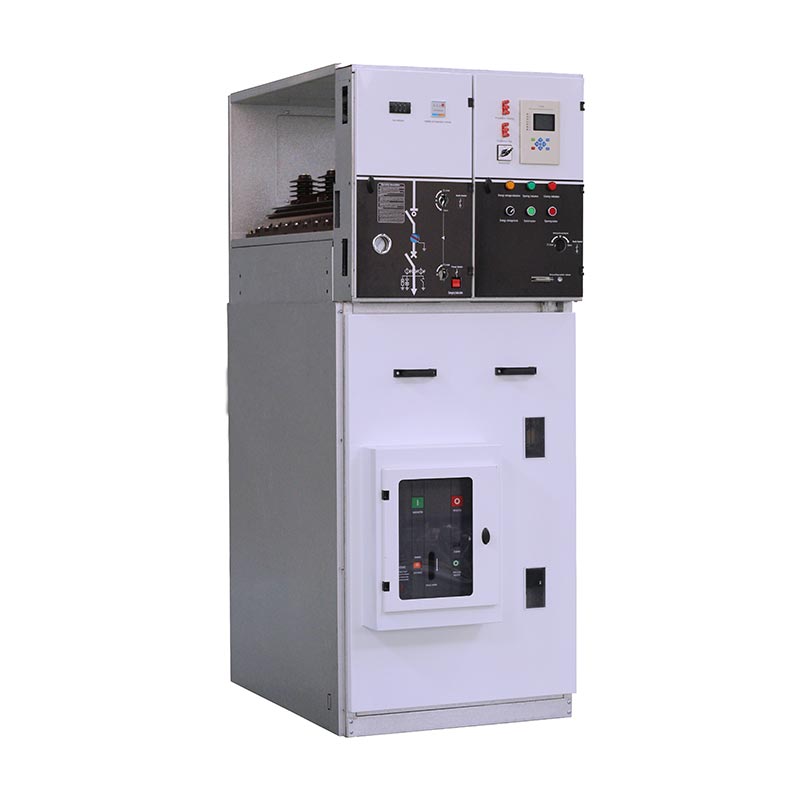

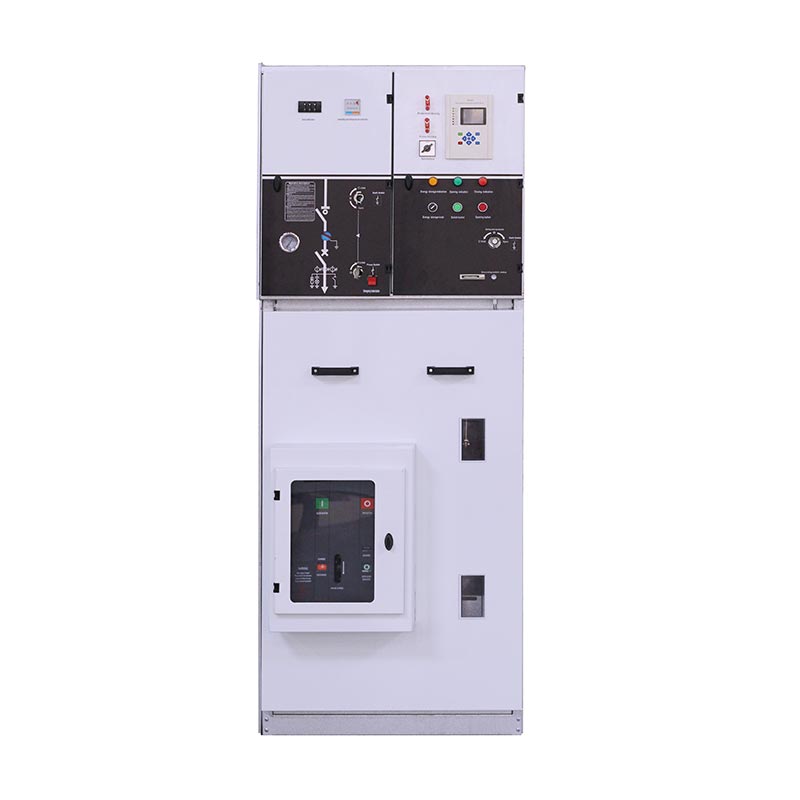

Прстен главна јединица са прекидачем

УСУНЕ КСГН15 серија прстенаста главна јединица са прекидачем је компактна, скалабилна, метална расклопна јединица дизајниран за аутоматизацију дистрибуције електричне енергије. Цео кабинет користи технологију ваздушне изолације, балансирајући сигурност и компактност, што га чини погодним за различите сценарије инсталације у ограниченом простору. Његова једноставна структура и флексибилан рад значајно смањити изградњу на лицу места и потешкоће у одржавању, побољшавајући дистрибуцију електричне енергије ефикасност рада.

Као професионални произвођач са великим искуством, УСУНЕ поседује комплетно истраживање и развој, производњу и тестирање система. Производи серије КСГН15 се независно производе у сопственој фабрици, на сваком кораку од сировог материјала готовим производима који се стриктно придржавају међународних стандарда како би се обезбедио доследан и стабилан квалитет производа.

Основна конфигурација и техничке предности

1. Конфигурација главног прекидача

Главни прекидач у овој серији, прстенаста главна јединица са прекидачем, је независни прекидач оптерећења СФ6 произвођача УСУНЕ, нудећи предности као што су дуг радни век, стабилне перформансе и ниски трошкови одржавања. То такође може бити опремљен најсавременијим вакуумским прекидачима према потребама корисника, додатно побољшавајући прекидни капацитет опреме и ниво заштите, прилагођавајући се различитим сценаријима дистрибуције енергије.

2. Режими рада и ниво аутоматизације

Главни прекидач подржава ручни и електрични режим рада како би се прилагодио различитим операцијама на лицу места захтевима. Може бити опремљен са ФТУ и РТУ уређајима, савршено испуњавајући захтеве „четири удаљена“ (даљ управљање, даљинска сигнализација, даљинско мерење и даљинско подешавање) аутоматизације дистрибуције електричне енергије, реализација интелигентно праћење и управљање електродистрибутивним системом и постављање темеља за интелигентан надоградња електроенергетске мреже.

3.Напредна технологија

Апликације Интегришући напредну технологију сензора и најновије заштитне релеје, може прецизно да надгледа радни статус опреме у реалном времену, брзо реагују на абнормалне услове и осигуравају сигурност напајања дистрибутивних система и опреме. Усвајање лагане и флексибилне шеме склапања смањује транспорт и потешкоће у инсталацији, истовремено олакшавајући касније одржавање и проширење, испуњавајући снагу која се стално мења дистрибутивних потреба тржишта.

Апликација

Прстенаста главна јединица са прекидачем је погодна за системе напајања 50/60Хз, 12-36кВ и широко се користи у индустријским и цивилне електричне кабловске прстенасте мреже и терминале за напајање. Као професионална опрема за дистрибуцију електричне енергије добављач, УСУНЕ је оптимизовао дизајн производа, чинећи га посебно погодним за следеће сценарије:

- Градска стамбена дистрибуција електричне енергије, мале трафостанице, расклопне станице и монтажне трафостанице;
- Индустријска и рударска предузећа, тржни центри, аеродроми, метрои и друга јавна места;
- Нова енергетска поља као што је производња енергије ветра;
- Кључни јавни објекти као што су болнице, стадиони, железнице и тунели.

У Кини, прстенаста главна јединица са прекидачем се широко користи у различитим градским и руралним енергетским мрежама реновирање пројекте, добијајући доследне похвале од корисника за своје стабилне перформансе и поуздан квалитет.

Радно стање

- Висина ≤1000мм
- Температура околине: 45℃~-35℃, максимална температурна разлика ≤25℃
- Просечна дневна релативна влажност не прелази 95%
- Просечна месечна релативна влажност не прелази 90%
- Сеизмички капацитет: сеизмички интензитет не прелази 8 степени
- Нема насилних вибрација и удара, пожара, хемијске корозије, поља ризика од експлозије

Тецхницал Параметерс

Параметар конфигурације кућишта

Инцоминг ЛБС

Трафо протецт

Мерење

Цбог в/.метар

Цб оутгоинг

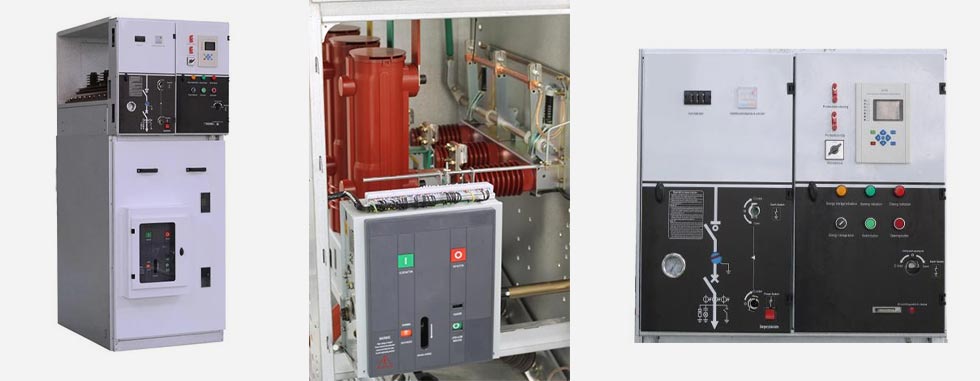

Структура и конфигурација расклопног уређаја

Оперативни механизам

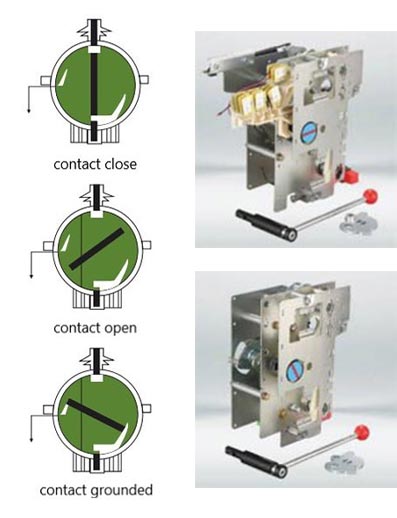

(1) Двофункционални погонски механизам са једном опругом: тип К

Функција пребацивања се управља независно помоћу полуге или мотора.
Функција прекидача уземљења се независно отвара и затвара помоћу ручице за управљање, а радна енергија је обезбеђена компресијском опругом, која се ослобађа да затвори или искључи контакт.

(2) Двофункцијски механизам са двоструком опругом: Тип А

Функцијом преклапања независно управља полуга или мотор, а радна енергија се обезбеђује помоћу а компресијска опруга, која се ослобађа да затвори контакт. Независно отварање и затварање са дугметом (0) или окидач или ранжирни окидач.
Функција прекидача за уземљење ради независно са ручицом за управљање, а радну енергију обезбеђује а компресијска опруга, која се ослобађа да затвори или искључи контакт.

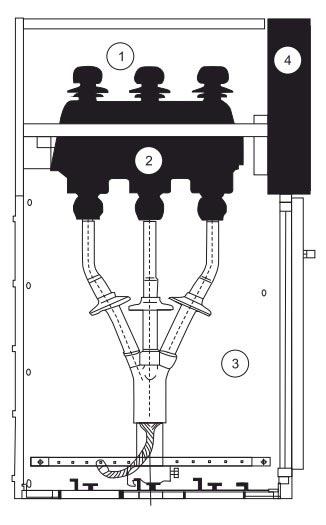

① Просторија са сабирницом
② Главни прекидач
③ Кабловска соба
④ Радни механизам, механизам за блокирање и контролна соба ниског притиска

Цео разводни ормар се може поделити на горњу и доњу две јединице, горња јединица ормана укључује тхе просторија за сабирницу, прекидач оптерећења, просторија погонског механизма и просторија ниског напона, а доња јединица је одвојена од кабла соба. Цела горња јединица се може заменити.

◇ Просторија са сабирницом

Сабирница је уређена на горњем делу ормана. У просторији сабирница, главне сабирнице су повезане заједно и пролазе кроз цео ред разводних уређаја.

◇ Прекидач за прекид оптерећења

Расклопница је опремљена прекидачем за оптерећење типа СФГ сумпор хексафлуорид. Направљена је шкољка прекидача оптерећења оф изливена епоксидна смола, напуњена гасом сумпор хексафлуорид (СФ6) као изолациони медијум, и обезбеђена је шкољка са рупа за посматрање. Расклопница се може опремити са мерачем густине гаса СФ6 или густином гаса са алармним контактом према захтевима купаца.

◇ Кабловска соба

Расклопни орман за оптерећење има пространу кабловску просторију, која се углавном користи за кабловску везу, тако да једножилни или трожилни каблови се могу повезати помоћу најједноставније неоклопљене кабловске главе, а може и довољно простора смештати громобран, струјни трансформатор, доњи прекидач уземљења и друге компоненте. Према стандардном дизајну, тхе Врата ормана имају прозор за посматрање и сигурносни уређај за закључавање. Доња плоча кабловске собе са поклопцем заптивке и обујмица за кабл одговарајуће величине са потпорним држачем. Доња плоча кабловске собе и оквир врата се могу уклонити олакшати кабловска инсталација.

◇ Радни механизам, механизам за блокирање и контролна соба ниског притиска

Просторија са закључаним механизмом такође делује као контролна табла. Нисконапонска соба је опремљена опругом механизам са индикатором положаја и механичким уређајем за блокирање, а може бити опремљен и помоћним контакти, калемови за окидање, механизми за хитно окидање, капацитивни прикази уживо, браве са кључевима и електрични уређаји за управљање. Ат у исто време, простор коморе ниског притиска може бити опремљен и контролним петљама, бројилима и заштитним релејима, и орман ширине 750 мм има две идентичне коморе ниског притиска за више додатака.

Орман прстенасте мреже опремљен прекидачима се углавном користи као главно напајање у прстенастој мрежи систем напајања, долазни линијски ормар резервног напајања и орман средњег дела дуал систем напајања.

◎ КСГН15 В модулски орман са прстеном укључује:

(1) Вакумски прекидач
(2) Сумпор хексафлуоридни прекидач
(3) Механизам и блокада
(4) Прекидач за уземљење

◎ Начин инсталације

Предња фиксирана, бочна/бочна фиксирана

◎ Главна структура

(1) Од врха до дна, просторија са инструментима, просторија за аутобусе, просторија за пребацивање оптерећења (изолације), соба за прекидаче, кабл соба.
(2) ЦТ, ПТ, одводник грома, прекидач за уземљење и уређај за заштиту релеја могу се конфигурисати према кориснику потребе.
(3) Прекидач и прекидач оптерећења (изолације) могу бити међусобно закључани.

Опис операције

1. Рад ручке: Стојите испред разводног уређаја, држите горњи део ручке и гурните напред, другу рука која држи крај ручке да се окрене.
2. Уверите се да су врата ормарића правилно затворена пре напајања или одвојена од уземљења.
3. Прекидач манометра се мора проверити пре укључивања и искључивања.

Укључите напајање

1. Уверите се да су врата ормарића затворена. Убаците ручицу у горњи отвор за рад и ротирајте у смеру супротном од казаљке на сату 180° док се не чује глас одвајајуће кочнице. Централни индикатор панела је у положају; доња врата су затворено а прекидач за уземљење је искључен.

2.Убаците ручицу за рад у доњи отвор и окрените у смеру казаљке на сату за 180° док не чујете затварање глас; централни индикатор панела је у положају Д; прекидач ће бити укључен, а затим је рад напајања завршено.

Искључите напајање

1.Искључите: Уметните ручицу за руковање у доњи отвор за рад и ротирајте у смеру супротном од казаљке на сату за 180° док не чујете тхе одвајање гласа кочнице (дугме за директну употребу ако постоји дугме); средиште панела је у положају, а затим прекидач биће искључено.

2.Проверите да ли је приказ уживо у стању да обезбеди да је кабловска соба електрично неутрална; уметните радни ручка у горњи отвор за рад и ротирајте у смеру казаљке на сату за 180° док не чујете глас за затварање; централни индикатор панел је на свом месту и доња врата су откључана; прекидач за уземљење је затворен, а затим прекид напајања операција је завршено.

Транспорт и складиштење

Када је разводни ормар фиксиран на доњој плочи, може се лопатати виљушкаром. Када није фиксиран на дну плоча, разводни орман треба да се подигне или носи као целина, али да се транспортује вертикално у било ком време и не би требало да се преврне да би се избегло оштећење компоненти у кућишту. Расклопни уређај (чак и са спољним паковање) не треба дуго чувати напољу.

Одржавање

◇ Ормарић за прстенове није потребно одржавати три године под нормалним околностима.

◇ Погонски механизми са једном опругом и двоструком опругом прекидача оптерећења не захтевају одржавање и не захтевају било какво подмазивање.

◇ Уређај за заштиту релеја треба да се провери у складу са захтевима произвођача пре него што се стави у њега операција.

◇ Циклус одржавања ормана са прстенастом мрежом је обично једном годишње и посебне мере одржавања спроводиће се на следећи начин:

(1) Затегните све електричне прикључке (главну сабирницу, прекидаче, каблове, мерне инструменте) у складу са захтеви упутства за инсталацију.
(2) Усисајте све компоненте (главни прекидач, помоћни прекидач, механизам за окидање, мотор, итд.) и извршите изглед инспекција.
(3) Извршите једну операцију затварања/отварања на свим прекидачима, укључујући прекидач уземљења.
(4) Укључите помоћно контролно напајање (не дајте сигнал даљинског управљача) за електричну секвенцијалну операција.

Наручите робу

Следећи документи и прилози биће предати са орманом када разводни орман напусти фабрика:

◇ Сертификат квалификован за производ
◇ Упутства за употребу производа
◇ Подаци о дизајну производа
◇ Додатна опрема за ормаре:
◇ Свака комбинација за монтажу је опремљена ручком за управљање прекидачем оптерећења.

Корисници треба да дају следеће информације приликом наручивања производа:

◇ Шема ожичења главног кола и посебни технички захтеви
◇ План инсталације расклопног уређаја.
◇ Спецификације модела компоненти разводног ормара и помоћне петље, шематски дијаграм контролне петље (ако неопходно)
◇ Други посебни захтеви за писмене информације.
