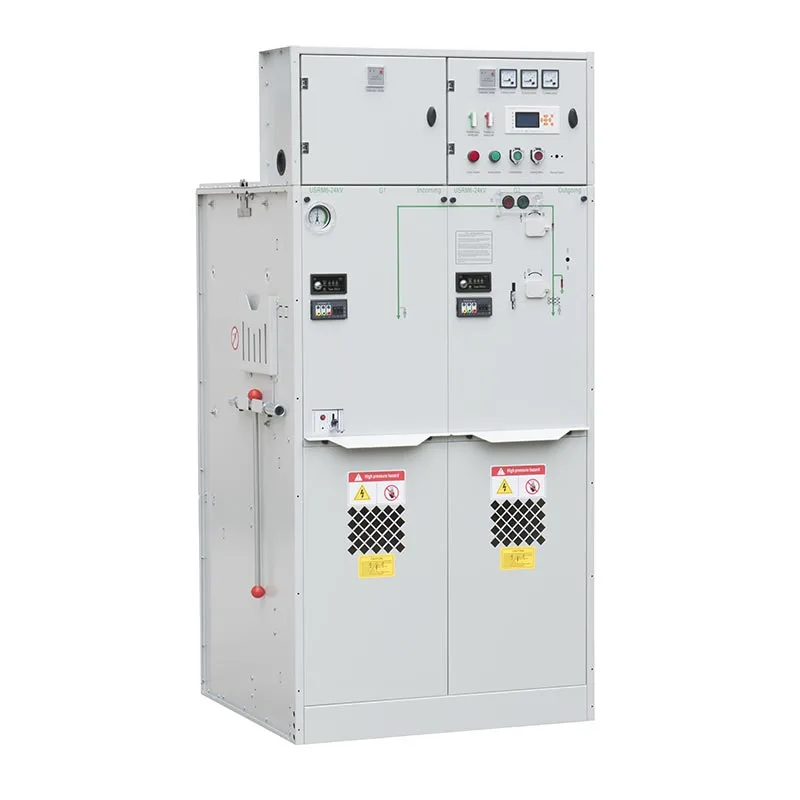

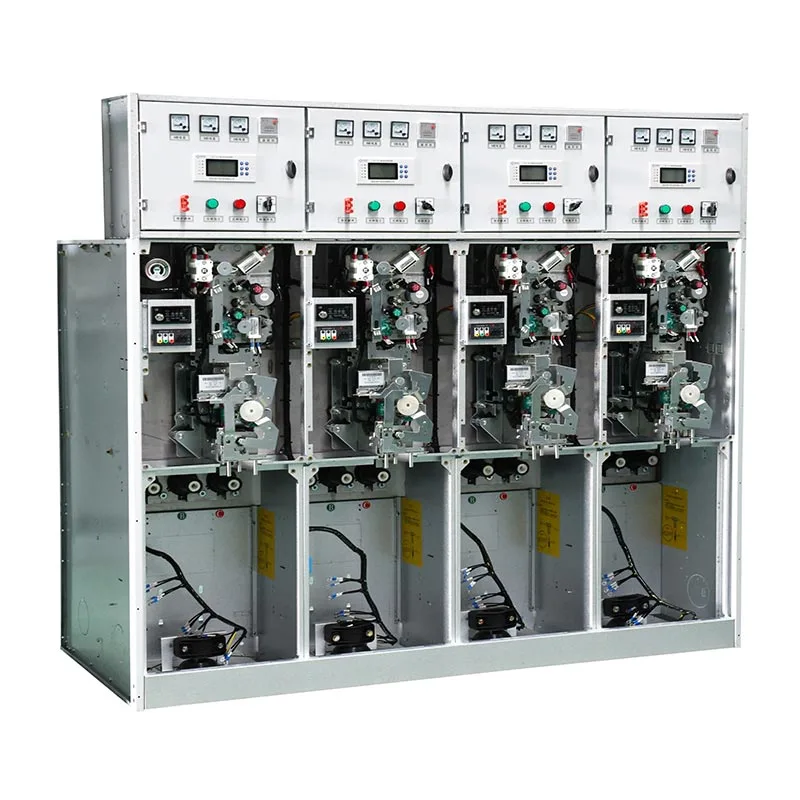

630а Електрична плоча гасно изолована разводна опрема

Са потпуно изолованим и затвореним примарним колом, ИП67 резервоаром за гас од нерђајућег челика, проширивим системом сабирница и поуздан радни механизам, Усуне 630А гасно изолована расклопна јединица је погодна за индустријска постројења, трансформаторе трафостанице, прстенасте магистралне мреже, комерцијални објекти и инфраструктурни пројекти где је компактна инсталација, сигурност и дугорочна поузданост су важни.

Кључне предности гасно изолованих расклопних уређаја Усуне 630А

Флексибилна модуларна конфигурација

Различити пројекти дистрибуције електричне енергије захтевају различите функције пребацивања, заштите и мерења. УСРМ6 серија омогућава комбиновање Ц, Ф, В, М и ПТ модула према стварном дизајну мреже. До шест стандардних функционалне јединице се могу интегрисати у један резервоар СФ6 изолационог гаса, док се прошириве јединице могу повезати преко њих потпуно изоловани и затворени конектори сабирница.

Капацитет дистрибуције средњег напона 630А

Конфигурација 630А је дизајнирана за средњенапонске дистрибутивне системе који захтевају већи проток струје способност. Може се конфигурисати за долазне и одлазне фидере, трансформаторске везе, прстенасте мреже и друго распореди дистрибуције према електричном систему купца.

ИП67 Потпуно затворени резервоар за гас

Главна сабирница и компоненте примарне склопке су затворене унутар завареног резервоара за гас од нерђајућег челика са ИП67 заштите. Ова структура помаже да се унутрашње електричне компоненте изолују од прашине, уласка воде, кондензације и други спољни утицаји околине, чинећи разводни уређај погодним за захтевна окружења инсталације.

Висока безбедност за особље и опрему

Примарни круг је затворен унутар резервоара за гас и повезан са спољним круговима преко изолованих чаура и потпуно изоловани одвојиви конектори, смањујући директну изложеност компонентама под напоном. Систем такође укључује уређај за смањење притиска, канал за пражњење притиска и механички систем блокирања који помаже у смањењу оперативни ризици и спречити нетачне операције пребацивања.

Поуздан оперативни механизам

Усуне самостално развија и дизајнира механизам за рад са опругом за серију УСРМ6. Механизам је контролисан кроз дизајн, производњу и процесе пуштања у рад како би се побољшала механичка конзистенција, радну стабилност и дугорочну поузданост.

Функционалне јединице

Ц Јединица – Јединица прекидача оптерећења

Ц јединица је дизајнирана за пребацивање оптерећења и контролу дистрибуције. Погодан је за улазне и одлазне хранилице апликације и системи прстенастих мрежа где је потребно поуздано пребацивање оптерећења.

Ф јединица – Прекидач оптерећења + Комбинована јединица са осигурачем

Ф јединица комбинује прекидач оптерећења са осигурачима да би обезбедио функције пребацивања и заштите. Посебно је погодан за апликације трансформатора за напајање које захтевају компактну заштитну опрему.

В јединица – Јединица прекидача

В јединица користи прекидач за апликације које захтевају свеобухватне функције пребацивања и заштите. јесте погодан за фидере и дистрибутивне тачке где су прекиди кола и координација заштите важни.

М јединица – јединица за дозирање

М јединица обезбеђује наменску конфигурацију за потребе електричног мерења и мерења. Може бити интегрисан са другим функционалним модулима за стварање комплетног средњенапонског дистрибутивног система.

ПТ јединица – ПТ јединица сабирница

ПТ јединица је дизајнирана за мерење напона сабирница и пратеће захтеве за праћење. Може се комбиновати са остали модули према пројекту електро система.

Технички параметри

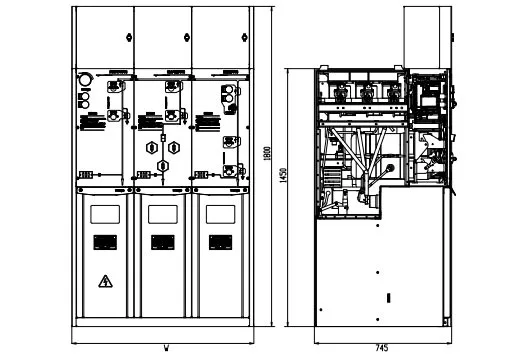

Структуре производа

Како функционише модуларни систем

Главна предност УСРМ6 серије је њена способност прилагођавања различитим структурама дистрибутивних мрежа. Купци може користити Ц јединице за пребацивање оптерећења, Ф јединице за заштиту трансформатора, В јединице где је заштита прекидача потребно, а М или ПТ јединице када је потребно мерење и мерење напона.

За апликације главне мреже са прстеном, различити модули се могу комбиновати да би се формирао главни орман прстена. Када будућа експанзија је потребан, потпуно изоловани и затворени конектори сабирница омогућавају повезивање додатних јединица без промене основна платформа разводног уређаја.

ИП67 заштита за тешка окружења

Резервоар за гас од нерђајућег челика обезбеђује ИП67 заштиту, спречавајући прашину и воду да уђу у примарни одељак за опрему. Затворена конструкција такође пружа краткотрајну заштиту од поплава и кондензације.

Овај дизајн је драгоцен за индустријска постројења, подземне трафостанице и друге локације где су влага, прашина или контаминација животне средине може утицати на конвенционалну електричну опрему.

630А Гасом изоловане разводне јединице у односу на конвенционалне разводне уређаје

Типичне апликације

Индустријска дистрибуција електричне енергије

За фабрике са више довода и трансформаторских прикључака, купци могу комбиновати Ц, Ф и В јединице према различите функције кола. Модуларна структура поједностављује конфигурацију система док је затворена примарна коло подржава поуздан рад у индустријским окружењима.

Компактне трансформаторске подстанице

Тамо где је простор за инсталацију ограничен, компактна гасно изолована конструкција омогућава укључивање, заштиту и мерење функције које треба интегрисати у мањи отисак. М и ПТ јединице се могу додати када пројекат захтева наменску мерне функције.

Прстен главне дистрибутивне мреже

За апликације прстенасте мреже, вишеструки функционални модули се могу комбиновати да би се формирао прстенасти главни ормар. Тхе прошириви систем сабирница пружа додатну флексибилност када дистрибутивна мрежа захтева будуће проширење.

Пријава корисника и повратне информације

Пројекат индустријске дистрибуције електричне енергије

Производни купац је одабрао Усуне 630А гасно изоловану разводну опрему за надоградњу средњенапонске дистрибуције. Тхе клијент фокусиран на компактну инсталацију, поуздан рад и будуће проширење. Након пријаве, купац ценио модуларну Ц/Ф/В/М/ПТ конфигурацију, која је поједноставила интеграцију система и побољшала простор коришћење.

Ринг Маин Нетворк Апплицатион

За пројекат главног дистрибутивног прстена, купац је захтевао флексибилне функције пребацивања и заштите. УСРМ6 серија је испунила захтеве кроз проширене комбинације модула и изоловане сабирничке везе. Купац препознао његов стабилан рад, компактан дизајн и погодну могућност проширења система.

Апликација за влажно окружење

Купац који ради у окружењу са високом влажношћу изабрао је расклопну опрему Усуне са изолацијом гаса због ИП67 дизајн затвореног резервоара за гас. Купац је ценио побољшану заштиту од влаге, кондензације и спољашњости контаминације, што помаже у смањењу захтева за одржавањем.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Сертификати производа и управљање квалитетом

Зхејианг Усуне Елецтриц Цо., Лтд. има успостављен систем менаџмента према ИСО 9001 Систем управљања квалитетом, ИСО 14001 Систем управљања заштитом животне средине и ИСО 45001 Систем управљања здрављем и безбедношћу на раду.

Да би се задовољили различити захтеви међународног тржишта, Усуне средњенапонски расклопни уређаји су прошли релевантне ИЕЦ и ГБ стандардна испитивања типа, са применљивим производима који добијају ЦЕ сертификат. Ови сертификати и квалитет системи управљања подржавају доследан квалитет производње и обезбеђују документацију за купце током техничких евалуација и набавка пројекта.

Зашто одабрати Усуне 630А гасну изоловану разводну опрему?

Зхејианг Усуне Елецтриц Цо., Лтд. комбинује модуларни дизајн расклопног уређаја, потпуно затворену ИП67 гасну изолацију, флексибилан функционалне конфигурације и управљање квалитетом како би се обезбедила поуздана решења за дистрибуцију средњег напона.

За купце који купују 630А електрични панел са гасном изолацијом разводног уређаја, Усуне може да обезбеди одговарајуће конфигурације према уклопним функцијама, захтевима заштите, потребама мерења, распореду сабирница и инсталацији условима. Ово омогућава купцима да изграде компактан и флексибилан систем расклопних уређаја око њихове стварне снаге захтеви дистрибуције.

Често постављана питања о 630А електричним панелима са гасном изолацијом

Шта значи 630А у овом гасном изолованом расклопном уређају?

630А се односи на конфигурацију називне струје расклопног уређаја. Стварна радна струја, ниво напона и електричну конфигурацију треба изабрати према дистрибутивном систему и пројекту купца захтевима.

Који модули се могу комбиновати у серији УСРМ6?

Систем подржава Ц јединицу прекидача оптерећења, Ф прекидача за прекид оптерећења + комбиновану јединицу осигурача, В јединицу прекидача, М Јединица за дозирање и ПТ сабирница ПТ јединица. Ови модули се могу комбиновати према потребној дистрибуцији снаге функције.

Колико модула се може уградити у један резервоар за гас?

У оквиру једног резервоара СФ6 изолационог гаса може се формирати до шест стандардних модула. Прошириве конфигурације су такође доступно преко потпуно изолованих и затворених сабирничких конектора.

Која је ИП оцена резервоара за гас?

Резервоар за гас има степен заштите ИП67, што помаже у заштити примарног кола од прашине, уласка воде, кондензација и краткотрајни услови плављења.
