11кв Сф6 Гис гасно изолована расклопна опрема

За разлику од конвенционалних расклопних уређаја који се у великој мери ослањају на инсталациона окружења, Усуне 11кв Сф6 Гис Гас Изоловани разводни уређај изолује главне електричне компоненте унутар затвореног одељка за гас. Интегрисани механички систем блокирања помаже у спречавању неисправних операција, побољшавајући безбедност руковаоца и поузданост опреме.

Расклопна јединица се широко користи у трансформаторским подстаницама, индустријским системима за дистрибуцију електричне енергије, комерцијалним зградама, инфраструктурни пројекти и друге 11кВ средњенапонске апликације где су сигурност, поузданост и лак рад суштински.

Кључне предности

Потпуно затворена СФ6 изолациона структура

Компоненте главног кола су затворене унутар запечаћеног резервоара за гас СФ6, смањујући директно излагање спољашњим услови животне средине. Овај дизајн помаже у заштити електричних компоненти од прашине, влаге, загађења и кондензација, побољшавајући дугорочну радну стабилност.

Затворена конструкција такође смањује захтев за простором у поређењу са традиционалним ваздушно изолованим разводним апаратима Усуне 11кв Сф6 Гис гасно изолована расклопна јединица погодна за компактне подстанице и просторно ограничене електричне просторије.

Безбедан оперативни систем са механичким блокирањем

Усуне 11кВ СФ6 ГИС је дизајниран са вишеструким механичким сигурносним заштитама како би се спречио неправилан рад. Све прекидачима се мора управљати помоћу наменске ручице за управљање, обезбеђујући контролисане процедуре пребацивања.

Прекидач оптерећења или вакуумски прекидач и одговарајући прекидач за уземљење су опремљени унутрашњим механичко преклапање. Додатно закључавање катанца се такође може применити када је потребно, пружајући више сигурност током одржавања и експлоатације.

Пет сигурносних блокада заштите

Сигурносна заштита одељка за каблове

Доња врата могу да се отворе само када је прекидач за уземљење затворен, а прекидач оптерећења отворен положај, спречавајући приступ деловима под напоном.

Заштита рада прекидача уземљења

Прекидач за уземљење не може да се користи када су доња врата отворена, што помаже у спречавању несигурних услова одржавања.

Заштита секвенце пребацивања

Прекидач оптерећења се не може затворити када је прекидач за уземљење затворен, а прекидач за уземљење не може бити ради када је прекидач оптерећења затворен.

Рад напајања

За рад напајања, врата одељка за каблове се прво морају затворити. Прекидач са три положаја је тада ради од положаја уземљења до положаја изолације и коначно до положаја затварања.

Операција искључења струје

За изолацију снаге, троположајни прекидач се покреће из положаја затварања у положај изолације, а затим у положај уземљења, омогућавајући безбедан приступ одељку за каблове.

Технички параметри

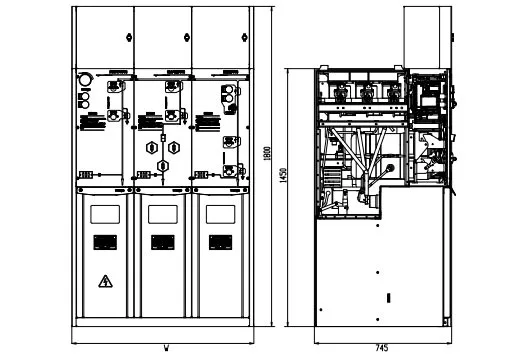

Структуре производа

Поуздано пребацивање и перформансе заштите

Радни механизам користи технологију пуњења опруге како би се осигурале стабилне перформансе пребацивања.

За комбиновану јединицу прекидача оптерећења и осигурача или јединицу прекидача, опруга мора бити напуњена пре укључивања операција. Ручица за управљање се ротира у смеру казаљке на сату за потпуно пуњење, након чега следи притискање зеленог затварача дугме за завршетак операције затварања.

Операција отварања се врши окретањем ручице за управљање у супротном смеру казаљке на сату.

У применама заштите трансформатора које користе вакуумске прекидаче, прекидач може да прође кроз заштитни релеј када се појаве абнормални услови.

За јединице са комбинацијом прекидача оптерећења и осигурача, прекидач за прекид оптерећења ће се искључити када индикатор осигурача ради испод услови прекомерне струје или кратког споја.

Флексибилна примена за 11кВ дистрибутивне системе

Усуне 11кВ СФ6 ГИС гасно изолована расклопна јединица може се конфигурисати према различитим дистрибуцијама средњег напона захтеви, укључујући:

● Апликације за заштиту трансформатора
● Индустријски доводни системи
● Прстен главне дистрибутивне мреже
● Електроенергетски системи комерцијалних зграда
● Компактне подстанице

Запечаћени дизајн СФ6 изолације и поуздан радни механизам чине опрему погодном за апликације које захтевају континуирани рад и високе безбедносне стандарде.

Предности транспорта и монтаже

Усуне 11кв Сф6 Гис гасно изолована расклопна јединица је дизајнирана за практичан транспорт и инсталацију на локацији.

Опрема је опремљена подизним прстеновима за транспорт дизалицом и може се померати и помоћу виљушкара. Различите комбинације модула су дизајниране са практичним распоредима тежине како би се поједноставило руковање током пројекта инсталација.

Пре инсталације, купци треба да провере стање опреме након транспорта, укључујући:

● Доступност ручице за руковање
● Статус индикатора притиска
● Механички рад функције
● Било каква видљива оштећења у транспорту

Индикатор притиска треба да остане унутар нормалне зелене површине пре пуштања у рад.

Захтеви за инсталацију

За безбедан и стабилан рад, темељ за уградњу треба да испуњава следеће захтеве:

● Носивост тла треба да буде најмање 500 кг/м²
● Површина за уградњу треба да остане равна и глатка
● Кабловске канале треба припремити према захтевима пројекта
● Кабловске канале треба правилно затворити како би се спречило продирање влаге
● Димензије основног челичног канала треба припремити према нацртима произвођача

Правилна припрема темеља помаже да се обезбеди тачна инсталација, поуздана кабловска веза и дуготрајна опрема перформансе.

Усуне 11кВ СФ6 ГИС наспрам традиционалних расклопних уређаја са ваздушном изолацијом

Пријава корисника и повратне информације

Примена индустријских постројења

Корисник је користио Усуне 11кВ СФ6 ГИС за индустријски систем дистрибуције електричне енергије где је безбедно пребацивање и ограничено простор за инсталацију је био кључна брига. Након уградње, купац је истакао компактну структуру ормара и механичко блокирање, које је учинило дневне операције пребацивања више контролисаним и смањило ризик од неисправности операција.

Апликација за заштиту трансформатора

За примену заштите трансформатора, купац је изабрао конфигурацију вакуумског прекидача са заштита на бази релеја. Купцу је од помоћи функција аутоматског путовања и јасан радни редослед реаговање на абнормалне тренутне услове уз поједностављење рутинског рада.

Повратне информације о одржавању и раду сајта

Током рада на градилишту, купци су посебно ценили пет сигурносних блокада. Потребна секвенца између кабловска врата, прекидач за уземљење и прекидач оптерећења учинили су процедуре одржавања јаснијим и помогли у спречавању несигурности приступ одељку за каблове.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Сертификати производа и управљање квалитетом

Зхејианг Усуне Елецтриц Цо., Лтд. је успоставио свеобухватан систем управљања према ИСО 9001 квалитету Систем управљања, ИСО 14001 Систем управљања животном средином и ИСО 45001 Управљање здрављем и безбедношћу на раду Систем.

Да би се испунили захтеви међународног тржишта, производи средњенапонских расклопних уређаја Усуне су прошли релевантне ИЕЦ и ГБ стандардна испитивања типа и применљиви производи су добили ЦЕ сертификат. Спроведена је строга контрола квалитета кроз процесе производње, инспекције и тестирања како би се осигурале поуздане перформансе за глобалну дистрибуцију електричне енергије апликације.

ФАК

Зашто СФ6 ГИС користи механичко спајање?

Механичка блокада спречава нетачне секвенце укључивања између прекидача оптерећења, прекидача и прекидачи за уземљење. Помаже у заштити оператера и опреме током рада и одржавања.

Шта треба проверити пре инсталације?

Пре инсталације, купци треба да провере услове транспорта, статус индикатора притиска, рукохват доступност и перформансе механичког рада. Свако оштећење или делове који недостају треба одмах пријавити.

Где се може користити Усуне 11кВ СФ6 ГИС?

Погодан је за трафостанице, индустријска постројења, комерцијалне објекте, инфраструктурне пројекте и остали 11кВ средњенапонски дистрибутивни системи који захтевају поуздан и сигуран рад.

Зашто одабрати Усуне 11кВ СФ6 ГИС?

Усуне комбинује технологију изолације гаса СФ6, механичко сигурносно блокирање, поуздане механизме рада и строга контрола квалитета како би се обезбедило безбедно и компактно решење за модерне 11кВ средњенапонске дистрибутивне мреже.
