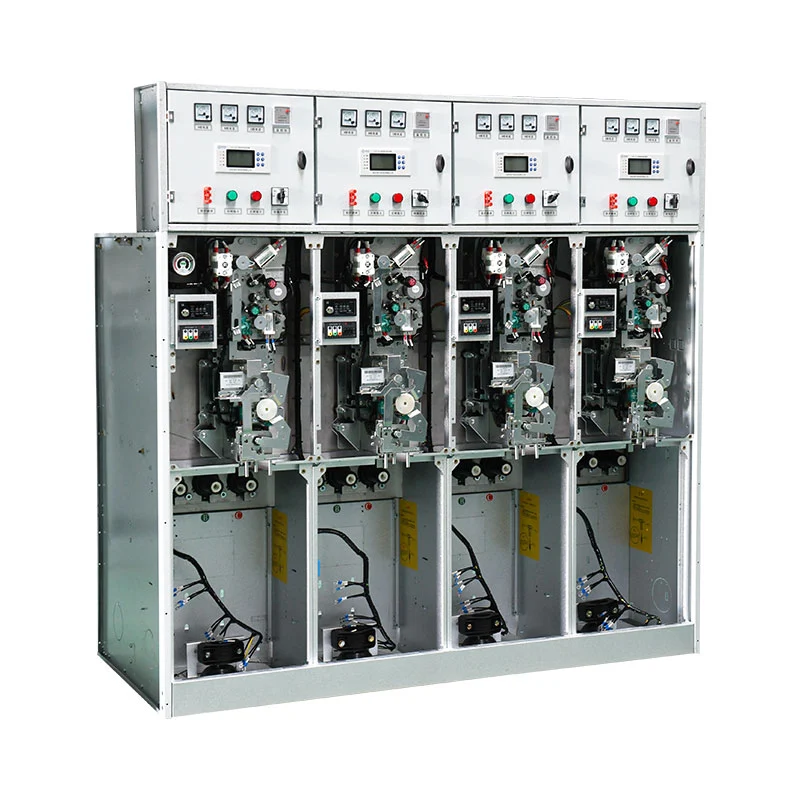

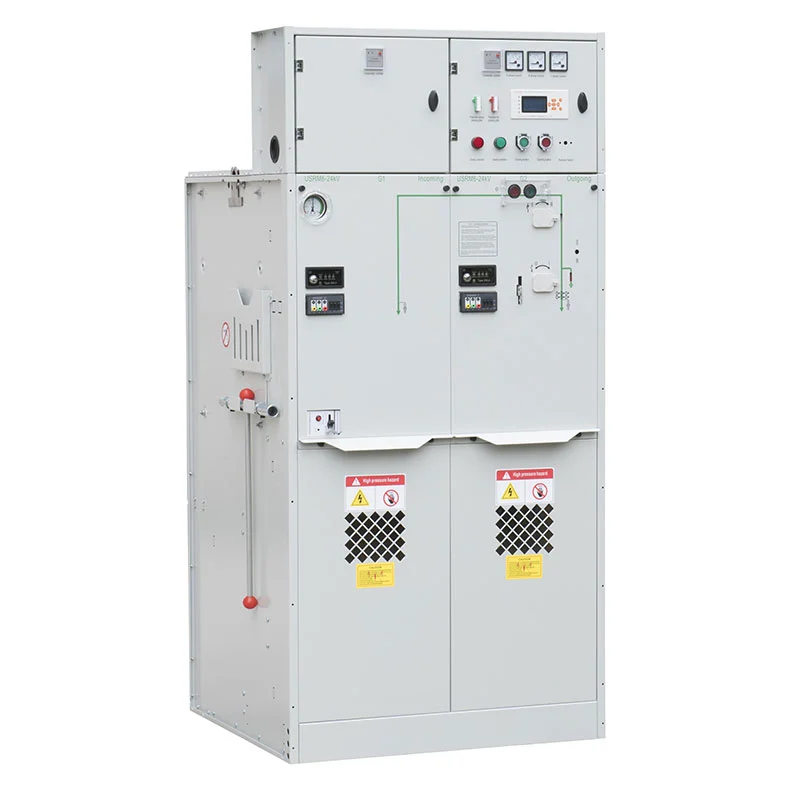

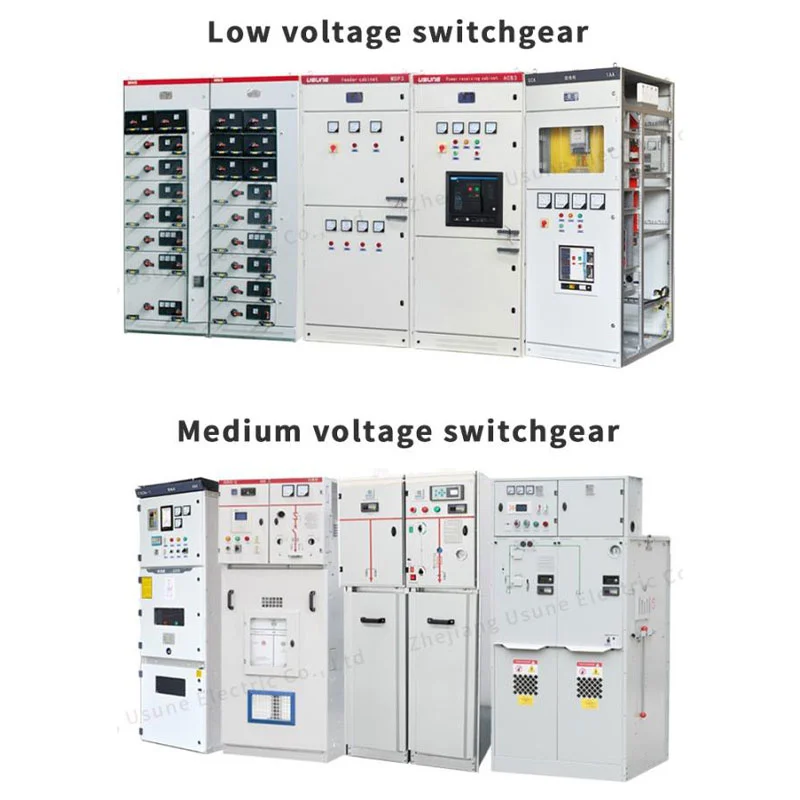

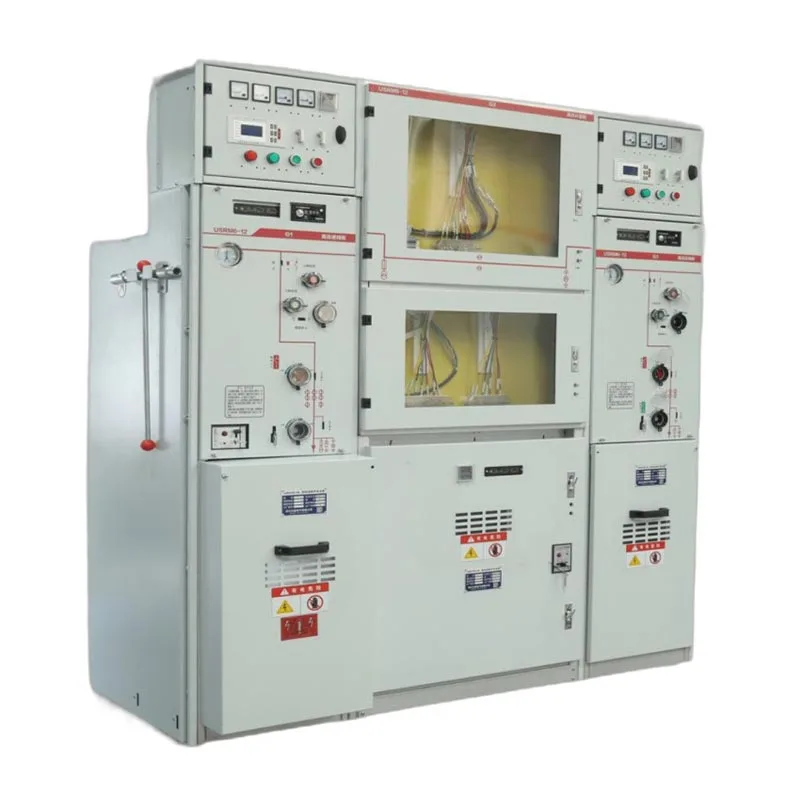

24кв 33кв Сф6 Гис гасом изолована разводна опрема

Ово средњенапонско ГИС решење је погодно за инсталације где је подни простор скучен или су услови околине тешки. Типичне локације за постављање укључују подземне енергетске објекте, приобалне зоне, планинске области и градске подстанице. Захваљујући својој потпуно затвореној конструкцији, хардвер заузима компактно место, што олакшава стручњацима за дизајн да интегришу средњенапонске дистрибутивне јединице у главне трансформаторске подстанице и секундарне дистрибутивне станице.

Адаптивна модуларна архитектура

Пројекти за дистрибуцију електричне енергије ретко имају идентичне распореде кола, што значи да компактне разводне платформе морају подржавати флексибилну монтажу, а не фиксне, јединствене аранжмане за све. Изграђена око модуларног оквира, платформа 24кВ 33кВ СФ₆ ГИС гасном изолованом расклопном опремом УСРМ6 може интегрисати три различите функционалне јединице: Тип Ц за модуле прекидача оптерећења, Тип Ф за комбиноване функционалне склопове и Тип В за модуле прекидача.

Дизајнерски тимови могу одабрати појединачне стандардне модуле или унапред састављене комбинације према пројектним електричним шемама. Главна инфраструктура сабирница подржава проширење на лицу места, омогућавајући груписање више модула у различите распореде расклопних уређаја. Таква модуларна флексибилност омогућава опреми да задовољи различите захтеве у вези са одлазним фидерима, трансформаторским прикључцима, заштитном изолацијом и дужностима дистрибуције енергије.

Профил минималног одржавања

Конвенционални спољни електрични апарати остају изложени током целе године прашини, влази, загађивачима и променљивим температурама. Ови неповољни фактори имају тенденцију да повећају потребе за периодичним прегледима и сервисирањем током радног века опреме.

24кВ 33кВ СФ₆ ГИС гасно изолована расклопна јединица УСРМ6 усваја затворено кућиште изоловано гасом које физички изолује примарни круг од услова околине. У великој мери смањује директан контакт између унутрашњих компоненти и загађивача животне средине и пружа радну шему која захтева врло мало рутинског одржавања. Ова карактеристика пружа јасне предности за локације којима је тешко приступити, као што су подземне енергетске просторије, просторно ограничене урбане дистрибутивне просторије и удаљена инфраструктурна средства. Смањена учесталост сервисирања постаје главни фактор процене када корисници бирају опрему за ове изазовне локације.

Интегрисано пребацивање, заштита и помоћне функције

Ова СФ₆ Ц-ГИС платформа пружа много више од основних радњи затварања и отварања кола. На основу одабране комбинације модула, систем може да прихвати заштиту од квара, електричну изолацију, мерење енергије, праћење статуса у реалном времену, уземљење, комуникацију података и аутоматску контролу уз функције пребацивања.

Различити функционални модули се могу слободно упарити како би се комплетна разводна опрема ускладила са архитектуром заштите и дистрибуције пројекта. Ова свестраност ствара шире опције за ЕПЦ извођаче и систем интеграторе који имају задатак да развију комплетне средњенапонске мреже за дистрибуцију електричне енергије.

Радни параметри животне средине

Амбијенталне услове на локацији треба пажљиво проценити пре финализације избора средњенапонског ГИС-а. Серија 24кВ 33кВ СФ₆ ГИС гасном изолованом расклопном опремом УСРМ6 је пројектована да ради на надморским висинама до 4000 м. Његова дозвољена температура околине се креће од -40°Ц до +50°Ц, са максималном просечном температуром током 24 сата ограниченом на 35°Ц. За критеријуме влажности, 24-часовна релативна влажност може достићи максимум од 95%, док просечна месечна вредност не може прећи 90%. Место уградње не сме бити без експлозивних или корозивних испарења, интензивних механичких удара и упорних јаких вибрација. Степен загађења не сме да пређе класу ИИИ као што је наведено у ГБ/Т 5582, а јединица је прошла сеизмичку квалификацију за степен отпорности 9. За пројекте који се налазе изнад 1000 м, купци треба да обавесте произвођача да на одговарајући начин подеси притисак пуњења СФ₆. Било који неуобичајени еколошки захтеви локације захтевају заједничку потврду између произвођача, добављача и крајњих купаца пре постављања поруџбине. На пример, инсталације на висинама већим од 2000 м могу захтевати модификоване поставке притиска гаса да би се умањили унутрашњи ризици од пренапона унутар резервоара.

Основни сектори апликација

Подземне подстанице Подземни енергетски објекти су обично ограничени ограниченом корисном површином и строгим ограничењима вентилације. Компактни запечаћени ГИС дизајн помаже дизајнерима да максимално искористе ограничени простор уз слабљење штетних утицаја околине, што производ чини идеалним за уградњу у компактне подстанице и секундарне дистрибутивне станице.

Индустријске и рударске просторије Индустријске и рударске локације захтевају поуздане средњенапонске прекидаче и заштитни хардвер за опслуживање мотора, трансформатора, одлазних напона и локалних дистрибутивних мрежа. Запечаћени резервоар штити унутрашње компоненте од контаминације и обезбеђује све потребне могућности пребацивања, заштите, изолације и надзора за системе напајања на лицу места.

Железничка и транспортна инфраструктура Железнички депои, аеродромска комунална предузећа и пратећа транспортна инфраструктура захтевају доследно снабдевање електричном енергијом за широк спектар оптерећења. Модуларни расклопни уређаји се могу конфигурисати са прилагођеним шемама за напајање и заштиту унутар централизованог система дистрибуције, помажући интеграторима у развоју компактних средњенапонских енергетских решења за транспортне пројекте.

Урбане дистрибутивне мреже Расположиво земљиште је генерално мало у градским центрима и стамбеним насељима. Компактне гасно изоловане разводне апаратуре могу се поставити унутар трафостаница и дистрибутивних чворишта где би традиционални расклопни уређаји са ваздушном изолацијом захтевали далеко већи инсталациони простор. Његова затворена структура резервоара такође смањује сметње околине које делују на примарно коло.

Приобална и горска подручја Стандардна електрична опрема је подложна високој влажности, контаминацији соли, утицајима надморске висине и оштрим температурним флуктуацијама. Затворено примарно коло УСРМ6 смањује директну изложеност овим тешким условима. Пројектни тимови могу анализирати оперативне параметре специфичне за локацију у фази избора како би потврдили најприкладнију конфигурацију и радна подешавања.

Упутство за избор опреме

Док набављају 24кВ и 33кВ СФ₆ ГИС, купци би требало да прегледају комплетну електричну шему уместо да доносе одлуке о куповини засноване само на називном напону. Техничка процена треба да покрије називне нивое напона, захтеве за изолацијом, опције прекидача или прекидача оптерећења, количине довода, распоред сабирница, шеме уземљења, функције заштите и мерења, надморску висину, температуру, влажност, степен загађења, комуникационе интерфејсе и усаглашеност са важећим ИЕЦ и ГБ стандардима.

Усунеов инжењерски тим сарађује са пројектантима и системским интеграторима како би дефинисао прилагођену УСРМ6 конфигурацију засновану на једнолинијским дијаграмима и стварним условима рада локације.

Зашто бити партнер са Усуне?

Строго осигурање квалитета Усуне одржава формализоване радне токове осигурања квалитета који покривају производњу, фабричка тестирања и отпрему производа. Стандарди ИСО 9001 подржавају стабилан квалитет производње, док оквири ИСО 14001 и ИСО 45001 регулишу управљање животном средином и управљање здрављем и безбедношћу на раду.

Прилагођене модуларне конфигурације Усуне нуди флексибилне комбинације модула прилагођене различитим функцијама кола и захтевима дистрибуције. Ова услуга одговара ЕПЦ фирмама, интеграторима електричних система, дистрибутерима и тимовима за набавку којима је потребна расклопна опрема прилагођена према одређеним електричним цртежима.

Глобално призната усклађеност Дизајн производа је у складу са међународним стандардима ИЕЦ и кинеским ГБ спецификацијама, а може се обезбедити и ЦЕ сертификат. Овај аранжман подржава клијенте који циљају на различита прекоморска тржишта. Важећи стандарди и правила за сертификацију могу се верификовати у односу на кодове земаља одредишта и техничке спецификације пројекта.

Специјализована инжењерска подршка За ГИС пројекте је кључно закључавање исправне конфигурације пре почетка производње. Купци могу да деле једнолинијске цртеже, захтеве за називни напон, распореде довода, податке о надморској висини и детаље о животној средини ради техничке консултације са Усунеовим инжењерским тимом.

Технички параметри

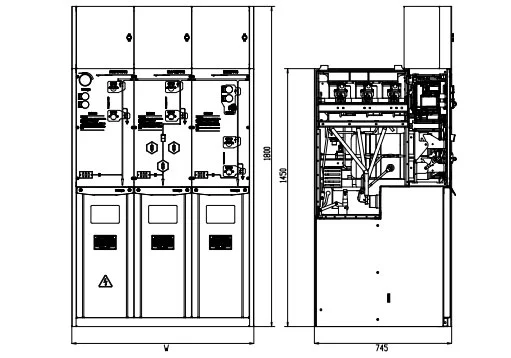

Структуре производа

Пројекат лансирања ракета Цас-спаце

Током пројекта лансирања ракете у свемиру, серија УСРМ6 је доведена да управља дистрибуцијом енергије средњег напона у лансирном постројењу, покривајући и његову критичну инфраструктуру и електрична оптерећења везана за њу. Очекује се да ће разводни уређаји на лансирном месту одржавати укључивање, заштиту, изолацију и надзор поузданим за основну опрему као и помоћне инсталације — и да одржавају стабилне перформансе чак и унутар релативно ограниченог електричног окружења. Пошто се главно коло налази унутар изоловане структуре затворене СФ6, серија УСРМ6 га у великој мери штити од спољашњих услова околине, што је особина која је најважнија за специјализовану инфраструктуру која ради под строгим захтевима.

Модуларна конфигурација расклопног уређаја је такође дала аранжману довољну ширину да одговара архитектури дистрибуције пројекта. Функционалне јединице су могле бити састављене у складу са дизајном електричне мреже, а проширива главна магистрала је створила додатни простор за конфигурацију мреже и будуће планирање система. Све у свему, мешавина компактне структуре, затворене изолације и модуларног дизајна је учинила серију УСРМ6 одговарајућим решењем за дистрибуцију средњег напона за пројекат лансирања ракете у свемиру – онај који је одговорио на потребу објекта за поузданом, али ефикасном електричном инфраструктуром.

Стандарди и сертификати

Серија УСРМ6 је дизајнирана у складу са применљивим стандардима високонапонских склопних уређаја и контролне опреме, укључујући ГБ 3804-2004 за 3,6кВ–40,5кВ високонапонске прекидаче наизменичне струје, ГБ 1984-2014 за високонапонску наизменичну струју прекидачи, ГБ 16926-2009 за ХВ АЦ комбинације прекидача и осигурача, ГБ 1985-2014 за ХВ АЦ изолацију прекидачи и прекидачи за уземљење, и ГБ 3906-2006 за 3,6кВ–40,5кВ АЦ метално затворене расклопне апарате и контролне апарате.

Такође се позива на ГБ/Т 11022-2011 за заједничке техничке захтеве за високонапонску расклопну и управљачку опрему, ГБ 4208-2008 за заштиту кућишта, ГБ/Т 5582-1993 за степен загађења спољне изолације, ДЛ/Т 404-2007 за 3,6кВ–40,5кВ Метална расклопна и управљачка опрема наизменичне струје, ГБ/Т 13384-2008 за механичке и електричне производе, ГБ 191-2008 за ознаке за паковање и транспорт и ГБ 311.1-2012 за координацију изолације у високонапонском преносу и опреме за дистрибуцију.

Усунеов оквир квалитета и усклађености укључује ИСО 9001 систем управљања квалитетом, ИСО 14001 за заштиту животне средине Систем управљања, ИСО 45001 Систем управљања здрављем и безбедношћу на раду, усклађеност са стандардима ИЕЦ и ГБ, и ЦЕ сертификат. Специфична сертификација пројекта и применљиви стандарди треба да буду потврђени у складу са одредишно тржиште и техничка спецификација.

ФАК

Која је главна предност СФ6 ГИС-а?

Главна предност је затворена конструкција електричних компоненти под напоном унутар изолационог гаса животне средине. Ово омогућава компактну структуру и смањује директну изложеност главног кола спољашњим утицајима услови животне средине.

Који нивои напона су доступни?

Серија УСРМ6 је дизајнирана за апликације средњег напона, укључујући конфигурације од 24кВ и 33кВ. Тачна оцена напон, ниво изолације и конфигурацију треба потврдити према спецификацији пројекта.

Може ли се користити на великој надморској висини?

Да. Наведена сервисна висина је до 4000 м. За инсталације изнад 1000 м купци треба да обавесте Усуне у унапред тако да се може проценити одговарајући притисак пуњења гаса. Посебни захтеви изнад 2000 м треба да буду потврђено током техничког пројектовања.

Да ли је конфигурација прилагодљива?

Серија УСРМ6 користи концепт модуларне конфигурације. Јединице прекидача оптерећења, комбиноване јединице, прекидачи јединице, а распореди проширивих главних магистрала могу се изабрати према потребној електричној шеми.

Где се обично инсталира?

Типичне примене укључују секундарне трансформаторске подстанице, индустријске и рударске објекте, железнице, аеродроме, урбане дистрибутивне мреже, стамбена насеља, подземни објекти и локације са релативно захтевним услови животне средине.

Које информације су потребне за понуду?

За тачну понуду, купци треба да обезбеде називни напон, једнолинијски дијаграм, потребан број довода функције пребацивања, захтеви прекидача или прекидача оптерећења, конфигурација магистрале, висина инсталације, услови животне средине, захтеви заштите и одредишно тржиште.

Добијте понуду за пројекат

За средњенапонске дистрибутивне пројекте који захтевају компактне димензије, прилагодљивост околини, модуларни конфигурацију и смањене захтеве за одржавањем, серија УСРМ6 пружа практичну гасну изоловану расклопну опрему решење.

Серија УСРМ6 из Усуне комбинује затворену СФ6 изолацију, модуларне функционалне јединице, прошириву конфигурацију магистрале, и функције пребацивања, заштите, мерења и надзора. Подржавају ИСО 9001, ИСО 14001, ИСО 45001, ИЕЦ и ГБ стандарди, и ЦЕ сертификат, Усуне пружа пројектно оријентисано решење за купце који процењују 24кв 33кв Сф6 Гис гасно изолована расклопна јединица за индустријску, инфраструктурну, урбану и специјализовану дистрибуцију електричне енергије апликације.
