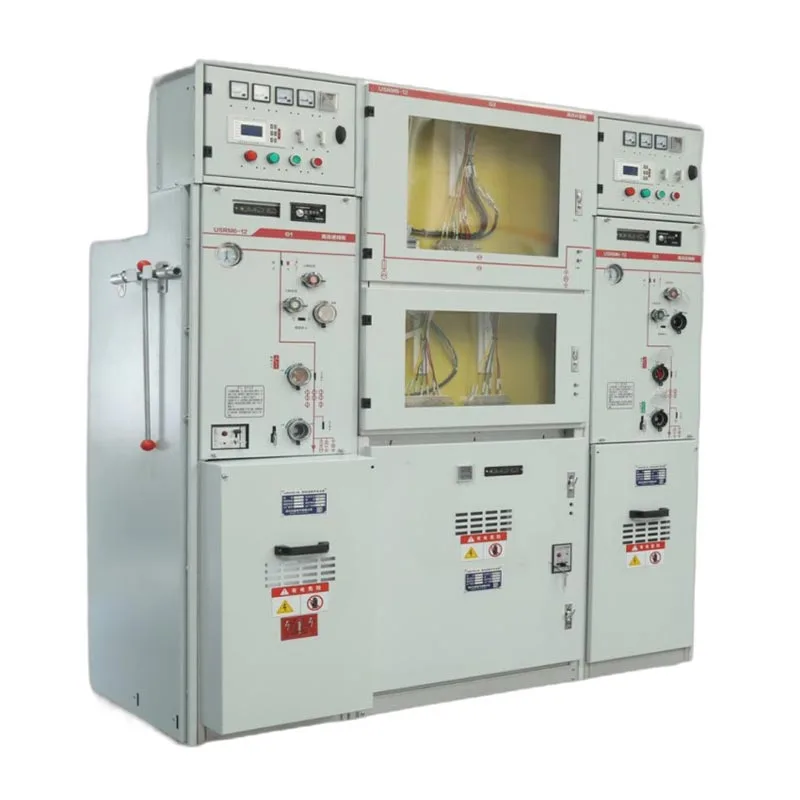

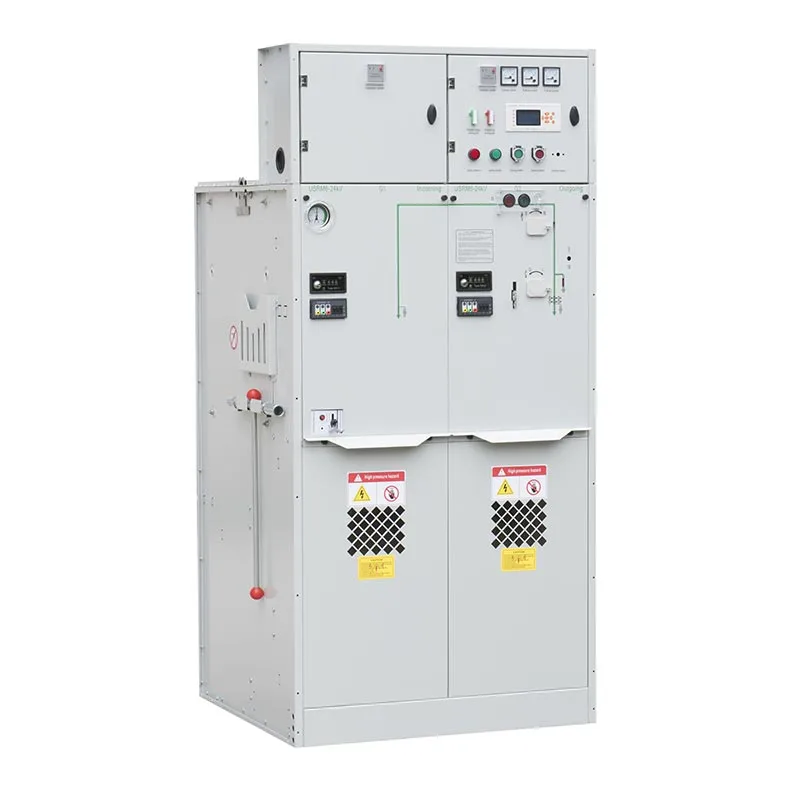

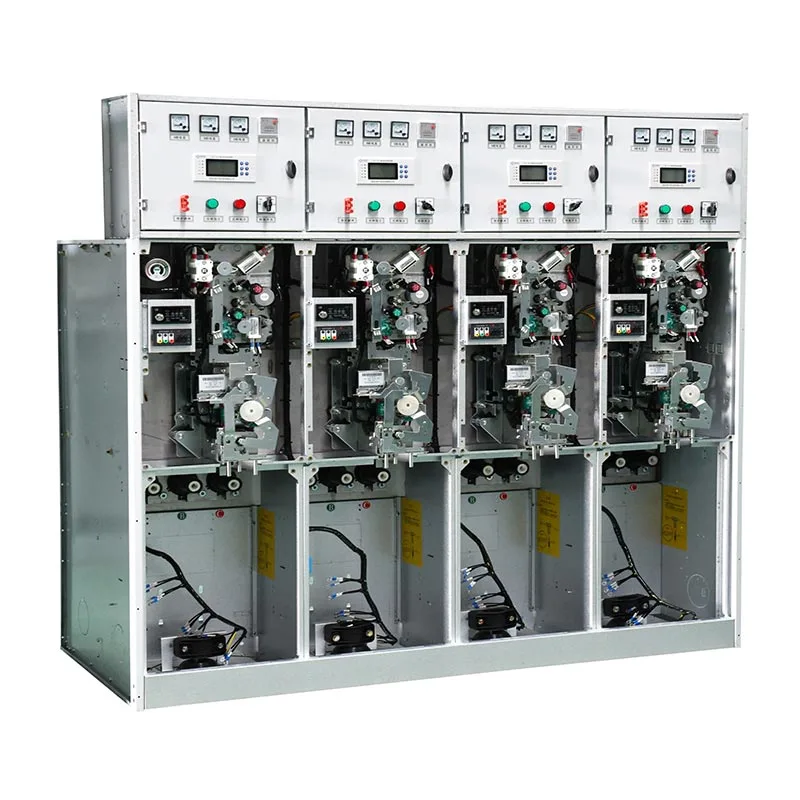

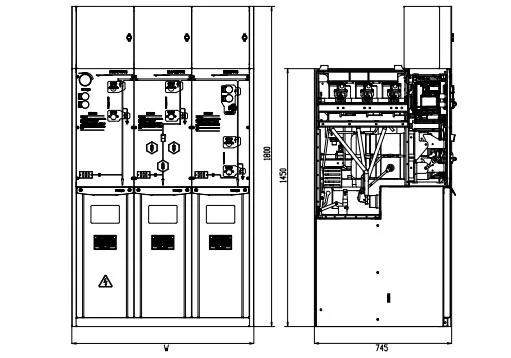

За купце 22кВ СФ6 ГИС РМУ прстенасте централне јединице, кључна разматрања нису само перформансе пребацивања, већ такође колико брзо се кварови могу лоцирати, колико безбедно оператери могу да приступе опреми и колико је потребно за одржавање потребно током целог радног века. Усуне решава ове захтеве кроз високонапонску индикацију под напоном, грешку индикатори, заштита микрорачунара и гасни систем под притиском.
РМУ може бити опремљен индикаторима квара за кварове фаза-фаза и фаза-земља. Једном када дође до квара, индикатор обезбеђује аларм који помаже оперативном особљу да идентификује погођени део и лоцира тачку грешке ефикасније.
За дистрибутивне мреже повезане са центром за надзор, информације о грешкама се такође могу пренети на сервер за надгледање, омогућавајући контролној соби да идентификује област грешке и специфичну позицију без ослањања у потпуности на ручном прегледу.
Уређај за индикацију високог напона пружа визуелни подсетник за проверу да ли је примарно коло под напоном. Такође подржава фазну верификацију како би помогао оператерима да потврде електрични статус пре рада.
Електрична веза и повезана магнетна брава могу спречити да врата одељка за каблове буду отворен док улазни кабл остаје под напоном, пружајући додатни слој заштите током одржавања.
Опциони уређај за заштиту, мерење и контролу микрорачунара замењује традиционални електромагнетни релеј заштита дигиталном технологијом праћења. Може се користити за водове, разводне трансформаторе и друге примарне опрема.
Систем може интегрисати струјну и напонску заштиту, мерење, алармне и контролне функције, подршку интелигентно управљање напајањем и комуникација са мрежом за праћење корисника.
| бр. | Предмети | Јединица | Јединица прекидача оптерећења | комбинована јединица | Јединица прекидача |
| 1 | Називни напон | кВ | 12/24 | 12/24 | 12/24 |
| 2 | Називна фреквенција | Хз | 50 | 50 | 50 |
| 3 | Називна струја | A | 630 | 125 (зависи од струје осигурача) | 630 |
| 4 | Називни ниво изолације‑1мин Издржљиви напон фреквенције‑Међуфазни, уземљење | кВ | 42/65 | 42/65 | 42/65 |
| Називни ниво изолације - 1 мин Издржљива фреквенција - изолациона удаљеност напона | кВ | 48/79 | 48/79 | 48/79 | |
| Називни ниво изолације‑1мин Фреквенцијски отпорни напон‑Управљачки и помоћни круг | кВ | 2/2 | 2/2 | 2/2 | |
| Називни ниво изолације-Издржљиви импулс осветљења-Међуфазни, уземљење | кВ | 75/125 | 75/125 | 75/125 | |
| Називни ниво изолације-Импулсно отпорност на напон-изолационо растојање | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Називна отпорна струја кратког споја | кА/с | 25/4 | —— | 25/4 |
| 6 | Називна вршна отпорна струја | кА | 63 | —— | 63 |
| 7 | Називна струја кратког споја | кА | 63 | Ограничен ВН осигурачем | 63 |
| 8 | Називна струја прекида кратког споја | кА | —— | Ограничен ВН осигурачем | 25/25 |
| 9 | Називна струја преноса | A | —— | 1700/1400 | —— |
| 10 | Називна активна струја прекидања оптерећења | A | 630 | —— | —— |
| 11 | Називна струја прекидања затворене петље | A | 630 | —— | 630 |
| 12 | Механички прекидач за животно оптерећење/ЦБ | Тимес | 10000 | 10000 | 20000 |
| Механички прекидач за изолацију/уземљење | Тимес | 5000 | 5000 | 5000 | |
| 13 | Отпор кола | μΩ | ≤150 | —— | ≤150 |
| 14 | Називни притисак пуњења (20℃ манометарски притисак) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Годишња релативна стопа цурења гаса | % | 0.05 | 0.05 | 0.05 |
| 16 | Степен ИП заштите - Ормар | ИП4Кс | ИП4Кс | ИП4Кс | |
| Степен заштите ИП-резервоар за гас | ИП67 | ИП67 | ИП67 |
Када дође до кратког споја између фаза или између фазе и масе, индикатор грешке даје аларм индикација. Особље за одржавање може користити сигнал да идентификује захваћени довод и сузи квар локација.
За пројекте који захтевају централизовано праћење, информације о грешкама се могу пренети у центар за праћење. Тхе компјутер за надгледање може да прикаже одговарајући одељак и локацију грешке, помажући тимовима за одржавање да смање време тражења грешака и ефикасније враћање напајања.
Примарне компоненте СФ6 ормана су дизајниране као запечаћени систем и генерално не захтевају рутину одржавање током наведеног радног века у нормалним условима рада.
Резервоар за гас је произведен од нерђајућег челика, који обезбеђује дуготрајну отпорност на корозију. Механички радне компоненте су позициониране изван резервоара за гас, вршећи преглед, рад и замену компоненти згодније када је потребна услуга.
За инсталације изложене екстремној прашини, песку или загађењу, периодична провера механичких ротирајућих делова и препоручују се услови подмазивања.
Серија УСРМ6 користи гасни систем под притиском и не захтева посебну инспекцију гаса у нормалним условима услови рада.
Пре рада, потребно је проверити манометар. У нормалним условима, индикатор притиска би требао остати унутар зелене оперативне зоне. Референтни притисак је 0,14 МПа, при чему се притисак гаса одржава изнад 0,135 МПа на 20°Ц под одређеним условима заптивања.
Очекивана годишња стопа цурења гаса је мања од 0,1%, подржавајући дугорочне перформансе заптивања гаса.
22кв Сф6 Гис Рму Ринг главни склопни уређај је развијен у складу са захтевима ИЕЦ 298, са дизајнираним радни век више од 30 година у нормалним условима рада.
Дизајн херметички затвореног прекидача помаже у одржавању заптивности гаса током очекиваног сервисног периода, смањујући потребу за често одржавање у вези са гасом и помагање купцима да контролишу дугорочне оперативне трошкове.
| Кључно разматрање | Усуне 22кВ СФ6 ГИС РМУ | Конвенционални РМУ |
| Изолација | СФ6 гас изолован | Зависи од дизајна опреме |
| Детекција грешака | Опциона локална и даљинска индикација квара | Често се више ослања на ручну инспекцију |
| Мониторинг | Доступна дигитална заштита и комуникација | Може бити потребна посебна опрема за надзор |
| Сигурност | Индикација уживо и електрично/магнетно повезивање | Зависи од конфигурације |
| Одржавање | Затворен примарни систем са ниским захтевима за одржавање | Захтеви за одржавање се разликују |
| Гас Танк | Запечаћен резервоар од нерђајућег челика | Зависи од конструкције |
| Век трајања | Дизајниран за више од 30 година у нормалним условима | Зависи од дизајна и одржавања производа |
Усуне 22кв Сф6 Гис Рму Ринг централна расклопна јединица је погодна за индустријске дистрибутивне мреже где више фидерима је потребно поуздано пребацивање и брза локација квара. Индикатори кварова и дигитални заштитни уређаји могу помоћи тимови за одржавање ефикасније идентификују абнормалне делове.
РМУ се може конфигурисати са микрокомпјутерском заштитом и мерним функцијама за дистрибуционе трансформаторе, обезбеђивање струјног и напонског праћења, алармних и заштитних функција у оквиру средњенапонске мреже.
За купце који развијају интелигентне системе за дистрибуцију енергије, РМУ може да повеже заштиту, мерење, квар функције индикације и комуникације са централним системом за надзор, подржавајући даљинску идентификацију кварова и ефикасније управљање мрежом.
Купац је користио Усуне 22кв Сф6 Гис Рму разводни уређај главне јединице за индустријску прстенасту мрежу са више долазне и одлазне хранилице. Током пуштања у рад, корисник се фокусирао на то да ли оператери могу брзо идентификују захваћени фидер када је дошло до квара фаза-фаза или фаза-земља. Интегрисани индикатор грешке обезбедио информације о локалном аларму, помажући особљу за одржавање да сузи део квара пре извођења увиђај на лицу места.
За примену за дистрибуцију трансформатора, купац је изабрао РМУ са заштитом микрорачунара и контролни уређај. Систем је обезбедио дигитално праћење струје и напона заједно са заштитом и алармом функције. Купцу је ова конфигурација погоднија за праћење радних услова трансформатора него ослањајући се само на конвенционалну релејну заштиту.
Корисник који захтева централизовани надзор дистрибуције је повезао РМУ индикацију квара и дигиталну заштиту функције према центру за праћење. Када се генерише сигнал грешке, екран за надгледање може да идентификује одговарајући део квара, омогућавајући оперативном тиму да утврди где је потребна теренска инспекција и побољшати ефикасност решавања проблема.
За купце који користе РМУ у нормалним условима рада, затворени резервоар за СФ6 гас смањује потребу за рутинско унутрашње одржавање. Купци такође цене спољне механичке радне компоненте јер оне могу бити боље прегледати или заменити када је потребно одржавање.
Зхејианг Усуне Елецтриц Цо., Лтд. има успостављен систем менаџмента према ИСО 9001 Систем управљања квалитетом, ИСО 14001 Систем управљања заштитом животне средине и ИСО 45001 Систем управљања здрављем и безбедношћу на раду.

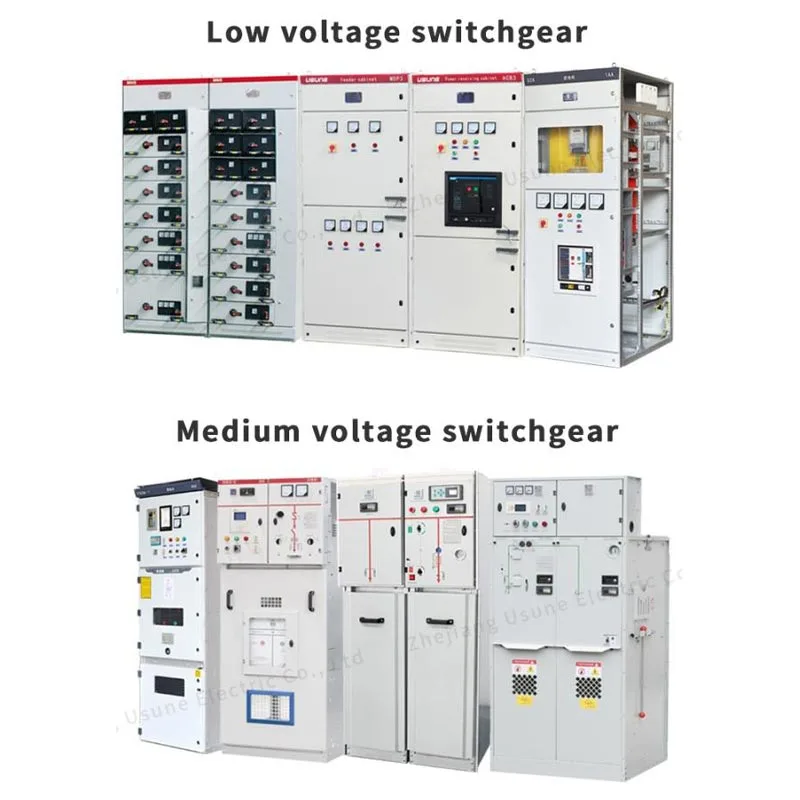

Да би се задовољили различити захтеви међународног тржишта, Усуне средњенапонски расклопни уређаји су прошли релевантне ИЕЦ и ГБ стандардна испитивања типа, са применљивим производима који добијају ЦЕ сертификат. Ови системи подржавају доследно квалитет производње, тестирање производа и техничка усклађеност за пројекте средњенапонске дистрибуције електричне енергије.
Да. РМУ може бити опремљен индикаторима кварова који могу да открију кварове фаза-фаза и фаза-земља и обезбеђивање локалних алармних индикација.
Да. Када је опремљен одговарајућим системом комуникације и надзора, информације о грешци се могу пренети у центар за надзор, где се може приказати погођени део и положај квара.
У нормалним условима рада, систем под притиском не захтева посебну рутинску проверу гаса. Тхе манометар треба проверити пре рада и треба да остане унутар зелене површине под нормалним условима.
Серија УСРМ6 је дизајнирана за радни век од више од 30 година под нормалним радним условима, са очекивана годишња стопа цурења гаса мања од 0,1%.
Усуне комбинује СФ6 запечаћену изолацију, индикацију квара, индикацију делова под напоном, сигурносно закључавање, дигитално заштита и рад са мало одржавања у једном средњенапонском РМУ решењу, што га чини погодним за модерне прстенове мреже и интелигентне апликације за дистрибуцију.
