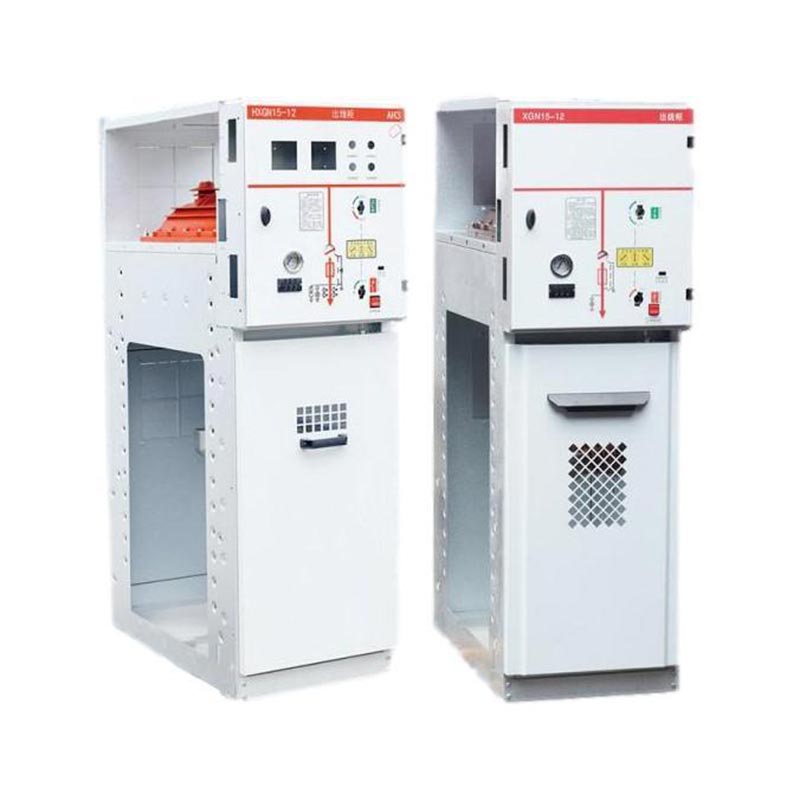

630а Сф6 Ринг Главна јединица

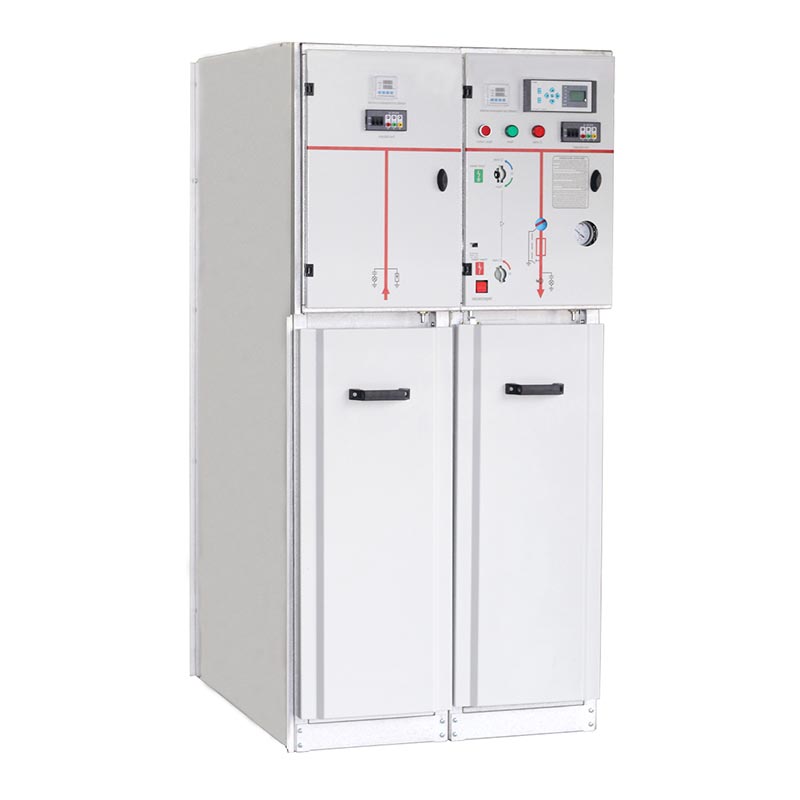

УСУНЕ 630а Сф6 Ринг главна јединица је независна опрема за дистрибуцију електричне енергије средњег напона високих перформанси развио и произвео Зхејианг Иоуси Елецтриц Цо., Лтд. (професионални произвођач који интегрише истраживање и развој, производња и продаја електричне опреме). Овај производ има фиксну металну затворену структуру типа кутије, користећи СФ6 гас као изолација и средство за гашење лука. Опремљен са СФ6 гасом изолованим осигурачима, првенствено се користи у секундарним дистрибутивним мрежама са максималним називним напоном од 36кВ и називном струјом од 630А, савршено прилагодљив према захтевима напајања АЦ 50/60Хз енергетских система.

Као водећи добављач у кинеској индустрији електричне опреме, УСУНЕ се придржава филозофије производње високог квалитета. Ова 630А СФ6 прстенаста главна јединица се производи у стандардизованој фабрици компаније, где је строга контрола квалитета имплементиран кроз цео процес од компоненти до готовог производа, обезбеђујући поузданост производа и доследност.

Основне карактеристике производа

1. Компактан и лаган дизајн

Главна јединица 630а СФ6 прстена има компактну структуру и лаган дизајн, ефикасно штеди простор за инсталацију и смањење трошкова транспорта и монтаже. Оклоп од епоксидне смоле обезбеђује чврсто заптивање, што га чини погодним за сценарије са ограниченим простором као што су мале машинске просторије и монтажне подстанице, побољшавајући на лицу места флексибилност апликације.

2. Одлична изолација и перформансе сузбијања лука

Затворено кућиште је напуњено гасом СФ6, пружајући одличну изолацију и перформансе сузбијања лука. јесте високо отпоран на влагу и загађење, што омогућава стабилан рад у тешким окружењима и рад скоро без одржавања, значајно смањујући накнадне трошкове одржавања.

3. Једноставан рад и лака инсталација

Главна јединица 630а СФ6 прстен има дизајн кабловске везе са предње стране, са свим контролним функцијама централизованим на предњи панел, поједностављујући процес рада и олакшавајући рад и отклањање грешака. Његова лагана и компактан дизајн чини инсталацију ефикаснијом, омогућавајући брзо постављање након инсталације.

4. Обилна додатна опрема

Различити додаци као што су релеји, трансформатори и одводници пренапона могу се опремити како би задовољили различите функционални захтеви различитих сценарија дистрибуције енергије, повећавајући прилагодљивост и практичност производа.

Применљиви сценарији

УСУНЕ 630а СФ6 прстенаста главна јединица се широко користи у индустријским и цивилним кабловским прстенастим мрежама и терминалима за напајање. Посебно је погодан за мале секундарне подстанице, расклопне станице, градску стамбену дистрибуцију електричне енергије, индустријска и рударска предузећа, тржни центри, аеродроми, метро, производња енергије ветра, болнице, стадиони, пруге и друге локације, обезбеђујући поуздано напајање за различите сценарије.

Услови рада

Да би се обезбедио стабилан и безбедан рад, ова прстенаста главна јединица има строге еколошке захтеве, као што следи:

- Висина: ≤1000мм
- Температура околине: -35℃～45℃
- Релативна влажност: Дневни просек не прелази 95%; месечни просек не прелази 90%
- Сеизмичка отпорност: Сеизмички интензитет не прелази 8 степени
- Захтеви за животну средину: Локације без јаких вибрација, удара, пожара, хемијске корозије и опасности од експлозије.

Тецхницал Параметерс

Структура и конфигурација расклопног уређаја

Оперативни механизам

(1) Двофункционални погонски механизам са једном опругом: тип К

Функција пребацивања се управља независно помоћу полуге или мотора.
Функција прекидача уземљења се независно отвара и затвара помоћу ручице за управљање, а радна енергија је обезбеђена компресијском опругом, која се ослобађа да затвори или искључи контакт.

(2) Двофункцијски механизам са двоструком опругом: Тип А

Функцијом преклапања независно управља полуга или мотор, а радна енергија се обезбеђује помоћу а компресијска опруга, која се ослобађа да затвори контакт. Независно отварање и затварање са дугметом (0) или јединицу за окидање или ранжирни уређај за окидање.
Функција прекидача за уземљење ради независно са ручицом за управљање, а радну енергију обезбеђује а компресијска опруга, која се ослобађа да затвори или искључи контакт.

(3) Опционе компоненте

Један електрични рад: АЦ 220В 110В; ДЦ 220в 110в
Помоћни прекидач
Један окидач (механизам типа А): АЦ 220В 110В; ДЦ 220в 110в
Осигурач осигурава прекидач помоћног индикатора
Индикатор земљоспоја

Заштитни ормарићи за прекидаче и осигураче

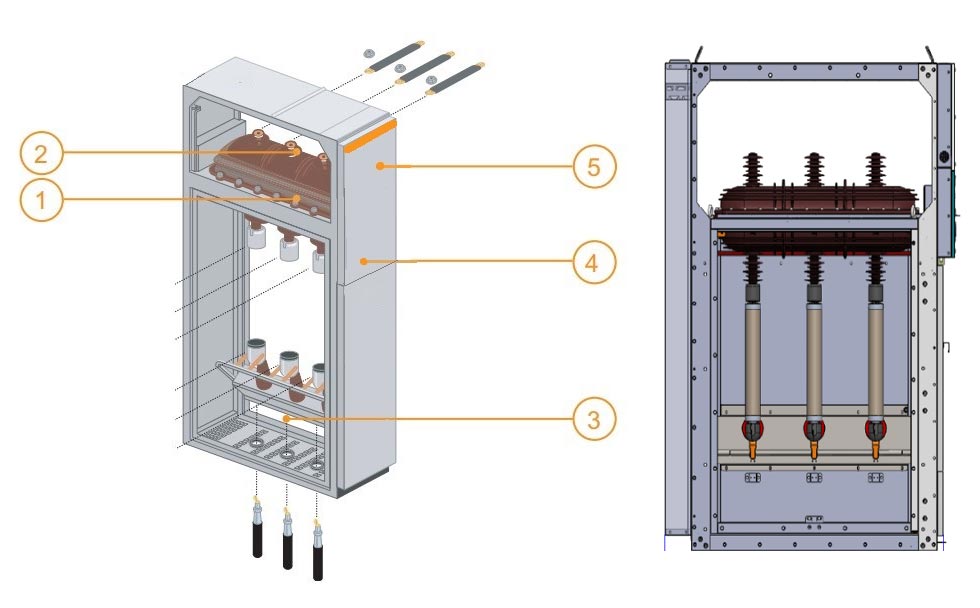

1 Прекидач и прекидач за уземљење у кућишту испуњеном СФ6.
2 сабирнице све у истој хоризонталној равни, што омогућава каснија проширења централе и повезивање са постојећом опремом.
3 Прикључак доступан преко предње стране, прикључак на терминале доњег прекидача и прекидача за уземљење или доњег држача осигурача. Овај одељак је такође опремљен прекидачем за уземљење низводно од СН осигурача за заштитне јединице.
4 Погонски механизам садржи елементе који се користе за рад прекидача и уземљивача и активирање одговарајућих индикација (позитивни прекид).
5 Нисконапонска инсталација прикључног блока (ако је уграђена опција мотора), НН осигурача и компактних релејних уређаја. Ако је потребно више простора, висина панела се може повећати.

① Просторија са сабирницом
② Главни прекидач
③ Кабловска соба
④ Радни механизам, механизам за блокирање и контролна соба ниског притиска

Цео разводни ормар се може поделити на горњу и доњу две јединице, горња јединица ормана укључује просторија за сабирницу, прекидач оптерећења, просторија погонског механизма и просторија ниског напона, а доња јединица је одвојена од кабла соба. Цела горња јединица се може заменити.

◇ Просторија са сабирницом

Сабирница је уређена на горњем делу ормана. У просторији сабирница, главне сабирнице су повезане заједно и пролазе кроз цео ред разводних уређаја.

◇ Прекидач за прекид оптерећења

Расклопница је опремљена прекидачем за оптерећење типа СФГ сумпор хексафлуорид. Направљена је шкољка прекидача оптерећења изливена епоксидна смола, напуњена гасом сумпор хексафлуорид (СФ6) као изолациони медијум, и обезбеђена је шкољка са рупом за посматрање. Расклопница се може опремити

са мерачем густине гаса СФ6 или густином гаса са алармним контактом према захтевима купаца.

◇ Кабловска соба

Расклопни орман за оптерећење има пространу кабловску просторију, која се углавном користи за кабловску везу, тако да једножилни или трожилни каблови се могу повезати помоћу најједноставније неоклопљене кабловске главе, а може и довољно простора смјестити одводник грома, струјни трансформатор, доњи прекидач уземљења и друге компоненте. Према стандардног дизајна, врата ормара имају прозор за посматрање и уређај за сигурносну блокаду. Доња плоча кабловске собе са поклопцем заптивке и обујмом кабла одговарајуће величине са потпорним држачем. Доња плоча кабловске собе и оквир врата могу бити уклоњен да би се олакшала инсталација кабла.

◇ Радни механизам, механизам за блокирање и контролна соба ниског притиска

Просторија са закључаним механизмом такође делује као контролна табла. Нисконапонска соба је опремљена опругом механизам са индикатором положаја и механичким уређајем за блокирање, а може бити опремљен и помоћним контакти, калемови за окидање, механизми за хитно окидање, капацитивни прикази уживо, браве са кључевима и електрични уређаји за управљање. Истовремено, простор коморе ниског притиска може бити опремљен и контролним петљама, бројилима и заштитним релеји, а орман ширине 750 мм има две идентичне коморе ниског притиска за више додатака.

Параметар конфигурације кућишта

Инцоминг ЛБС

Трафо протецт

Мерење

Цбог в/.метар

Цб оутгоинг

Опис операције

1. Рад ручке: Стојите испред разводног уређаја, држите горњи део ручке и гурните напред, другом руком држећи крај ручке да бисте ротирали.
2. Уверите се да су врата ормарића правилно затворена пре напајања или одвојена од уземљења.
3. Прекидач манометра се мора проверити пре укључивања и искључивања.

Укључите напајање

1. Потврдите да су врата ормарића затворена. Уметните ручицу у горњи отвор за рад и ротирајте у смеру супротном од казаљке на сату док не чујете глас кочнице за раздвајање. Централни индикатор панела је на свом месту; доња врата су затворена и прекидач за уземљење искључен.
2.Убаците ручицу за руковање у доњу рупу за рад и ротирајте у смеру казаљке на сату за 180° док не чујете глас затварања; централни индикатор панела је у положају Д; прекидач ће бити укључен, а затим је операција напајања завршена.

Искључите напајање

1. Искључите: Уметните ручицу за рад у доњу рупу за рад и окрените је у смеру супротном од казаљке на сату за 180° док не чујете одвајање гласа кочнице (дугме за директну употребу ако постоји дугме); средиште панела је у положају, а затим прекидач биће искључено.
2.Проверите да ли је приказ уживо у стању да обезбеди да је кабловска соба електрично неутрална; уметните ручицу за управљање у горњи отвор за рад и ротирајте у смеру казаљке на сату за 180° док не чујете глас за затварање; централни индикатор панел је у положају и доња врата су откључана; прекидач за уземљење је затворен, а затим се прекида напајање је завршено.

Транспорт и складиштење

Када је разводни ормар фиксиран на доњој плочи, може се лопатати виљушкаром. Када није фиксиран на дну плоча, разводни ормар треба да се подиже или носи као целина, али треба да се транспортује вертикално у било ком тренутку и не би требало да се преврне да би се избегло оштећење компоненти у кућишту. Расклопна опрема (чак и са спољним паковањем) не треба дуго чувати напољу.

Одржавање

◇ Ормарић за прстенове није потребно одржавати три године под нормалним околностима.

◇ Погонски механизми са једном опругом и двоструком опругом прекидача оптерећења не захтевају одржавање и не захтевају било какво подмазивање.

◇ Уређај за заштиту релеја треба да се провери у складу са захтевима произвођача пре него што се стави у њега операција.

◇ Циклус одржавања ормана са прстенастом мрежом је обично једном годишње и посебне мере одржавања спроводиће се на следећи начин:
(1) Затегните све електричне прикључке (главну сабирницу, прекидаче, каблове, мерне инструменте) у складу са захтеви упутства за инсталацију.
(2) Усисајте све компоненте (главни прекидач, помоћни прекидач, механизам за окидање, мотор, итд.) и извршите изглед инспекција.
(3) Извршите једну операцију затварања/отварања на свим прекидачима, укључујући прекидач уземљења.
(4) Укључите помоћно контролно напајање (не дајте сигнал даљинског управљача) за електричну секвенцијалну операција.

Наручите робу

Следећи документи и прилози биће предати са орманом када разводни орман изађе из фабрике:

◇ Сертификат квалификован за производ
◇ Упутства за употребу производа
◇ Подаци о дизајну производа
◇ Додатна опрема за ормаре:
◇ Свака комбинација за монтажу је опремљена ручком за управљање прекидачем оптерећења.

Корисници треба да дају следеће информације приликом наручивања производа:

◇ Шема ожичења главног кола и посебни технички захтеви
◇ План инсталације расклопног уређаја.
◇ Спецификације модела компоненти разводног ормара и помоћне петље, шематски дијаграм контролне петље (ако неопходно)
◇ Други посебни захтеви за писмене информације.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАКс

1. Да ли сте фабрика или трговачка компанија?

Фабрика, можемо гарантовати да је наша цена разумна и конкурентна.

2. Када могу добити цену?

Обично цитирамо у року од 24 сата након пријема вашег упита.

3. Можемо ли да штампамо наш лого и назив компаније на производима?

Да, наравно, прихватамо ОЕМ.

4. Које је време испоруке?

Време испоруке зависи од наручених количина, обично у року од 15-20 дана након пријема уплате.

5. Како је ваш процес контроле квалитета?

Сви производи ће бити прегледани почевши од прибора, и биће обављени рутински тестови пре одласка наша фабрика.

6. Како решити проблеме квалитета након продаје?

Снимите фотографије или видео снимке проблема са квалитетом и пошаљите нам их на проверу и потврду, а ми ћемо направити а задовољно решење за вас у року од 1-3 дана.

7. Које је време гаранције?

12 месеци од датума испоруке.

8. Зашто изабрати нас

● Специјализовани смо за ову област више од 14 година и имамо искусан тим за истраживање и развој који преузима дизајн и развојни рад за сваки пројекат на основу посебних захтева купаца.
● Имамо изузетно строгу процедуру контроле квалитета од компоненти до готових производа.
● Стални период производње у року од 15-20 дана.
● Имамо комплетан скуп извештаја о тестирању производа.
● Обезбеђено решење у једном кораку.
