Систем дистрибуције средњег напона налази се између преносне мреже и крајњег корисника. Ради на напонима од 3 кВ до 40,5 кВ и носи снагу која напаја фабрике, пословне зграде и стамбене четврти. Када дође до квара на овом систему, струја квара може достићи десетине хиљада ампера. Уређај који прекида ову струју јеУнутрашњи високонапонски вакуумски прекидач. За разлику од уљног или СФ6 прекидача, вакуумски прекидач користи запечаћени вакуумски прекидач за гашење лука. Овај дизајн нуди рад без одржавања, дуг механички век и компактне димензије, што га чини доминантним избором за унутрашње расклопне уређаје средњег напона. За менаџере набавке, разумевање како вакуумски прекидач штити дистрибутивни систем је од суштинског значаја за одређивање праве опреме.
Овај водич је написан за купце који су одговорни за набавку унутрашњих високонапонских вакуумских прекидача за средњенапонске дистрибутивне системе. Објаснићемо механизам заштите, улогу вакуумског прекидача, радни механизам, координацију са заштитним релејима и критеријуме за избор добављача. Такође ћемо обезбедити детаљне параметре производа из наше фабрике у Зхејианг Усуне Елецтриц Цо., Лтд. Без обзира да ли градите нову трафостаницу, надограђујете постојећу линију расклопних уређаја или набављате заменске прекидаче, овај водич ће вам помоћи да донесете информисану одлуку која обезбеђује безбедност и поузданост вашег дистрибутивног система.
Вакуумски прекидач високог напона у затвореном простору обавља три основне функције у средњенапонском дистрибутивном систему. Прво, он континуирано носи нормалну струју оптерећења без значајних губитака или загревања. Друго, прекида струју грешке када дође до кратког споја или квара на земљи, изолујући оштећени део од остатка система. Треће, он обезбеђује средство за пребацивање кола за одржавање, пренос оптерећења или реконфигурацију система. Ове функције могу звучати једноставно, али се изводе под захтевним условима. Прекидач мора прекинути струје квара које могу достићи 40 кА на напонима до 40,5 кВ. То мора да уради у року од 50 до 80 милисекунди, пре него што грешка може да изазове велику штету. И мора да ради поуздано након хиљада операција. Табела испод сумира функције прекидача у дистрибутивном систему.
| Функција | Опис | Корист за дистрибутивни систем |
| Континуирано ношење струје | Носи нормалну струју оптерећења без значајних губитака | Обезбеђује ефикасну испоруку енергије |
| Прекид струје грешке | Прекида кратки спој и кварове на земљи | Спречава ширење грешке и оштећење опреме |
| Пребацивање ради одржавања | Обезбеђује средство за изолацију кола | Омогућава безбедно одржавање и смањује време застоја |
| Реконфигурација система | Омогућава укључивање или искључивање кола | Пружа оперативну флексибилност за мрежу |
| Изоловање грешке | Ограничава утицај квара на погођени део | Очува напајање здравих делова |
АтЗхејианг Усуне Елецтриц Цо., Лтд.,наша фабрика производи унутрашње високонапонске вакуумске прекидаче за средњенапонске дистрибутивне системе на напонима од 12 кВ до 40,5 кВ. Дизајнирамо наше прекидаче тако да испуне најзахтевније захтеве струје квара и прекидача. Наш инжењерски тим ради са комуналним предузећима и ЕПЦ извођачима како би одредио прави прекидач за сваку дистрибутивну апликацију.
Вакумски прекидач је срце унутрашњег високонапонског вакуумског прекидача. То је запечаћена керамичка или стаклена коверта која садржи пар контаката у окружењу високог вакуума. Када се контакти раздвоје да би прекинули квар, формира се лук. У вакууму, лук није гасно пражњење као у ваздуху или СФ6. Уместо тога, то је лук металне паре који се одржава испаравањем контактног материјала. Вакумски прекидач гаси лук брзо кондензујући металну пару назад на контактне површине и околне штитове. Вакуумско окружење такође пружа изузетно високу диелектричну чврстоћу, која спречава поновно ударање лука након што се угаси. Табела испод резимира процес гашења лука у вакуумском прекидачу.
| Стаге | Шта се дешава | Резултат |
| Раздвајање контаката | Контакти део, лучни облици | Струја квара наставља да тече |
| Метал Вапор Арц | Лук гори у металној пари из контаката | Лук се одржава до нулте струје |
| Цуррент Зеро | АЦ струја природно прелази нулу | Лук се тренутно гаси |
| Парна кондензација | Метална пара се кондензује на штитовима | Диелектрична чврстоћа се брзо опоравља |
| Диелектрични опоравак | Вакумски размак враћа изолацију | Лук не може поново да удари, струјно коло је прекинуто |
У нашој фабрици користимо вакуумске прекидаче реномираних произвођача који су тестирани према релевантним ИЕЦ стандардима. Пре монтаже проверавамо вакуумски интегритет сваког прекидача. Наши прекидачи су тестирани да би се проверило њихов прекидни капацитет и перформансе опоравка диелектрика. Наш циљ је да нашим купцима обезбедимо прекидаче који поуздано прекидају кварове током њиховог радног века.
Радни механизам је компонента која отвара и затвара контакте вакуумског прекидача. Мора да испоручи потребну силу и брзину да раздвоји контакте унутар одређеног времена отварања. Ако је механизам преспоро, лук ће трајати дуже него што је потребно, а грешка неће бити отклоњена на време. Ако је механизам сувише слаб, контакти се можда неће у потпуности раздвојити и лук може поново да удари. Механизам за рад такође мора бити поуздан у хиљадама операција, јер прекидач може месецима да мирује, а затим буде позван да ради. Најчешћи типови погонских механизама за унутрашње вакуумске прекидаче су опружни механизми и магнетни актуатори. Опружни механизми складиште енергију у опругу и ослобађају је да би отворили или затворили прекидач. Магнетни актуатори користе електромагнетни калем за покретање контаката. Табела испод упоређује ове механизме.
| Механизам Тип | Принцип рада | Предности | Типична примена |
| Спринг Мецханисм | Похрањена енергија у пролеће | Поуздан, доказан, мало одржавања | Стандардни разводни уређај |
| Магнетиц Ацтуатор | Погон електромагнетног намотаја | Мање покретних делова, прецизна контрола | Компактан расклопни уређај, чест рад |
У Зхејианг Усуне Елецтриц Цо., Лтд., наша фабрика користи опружне механизме за наше стандардне производе за унутрашње високонапонске вакуумске прекидаче због њихове доказане поузданости и ниских захтева за одржавање. Такође нудимо опције магнетног актуатора за апликације које захтевају чест рад или компактне димензије. Тестирамо радни механизам сваког прекидача да бисмо проверили његово време отварања и затварања и његову механичку издржљивост.
Унутрашњи високонапонски вакуумски прекидач не ради изоловано. То је део заштитне шеме која укључује заштитне релеје, струјне трансформаторе и напонске трансформаторе. Релеји откривају квар и шаљу сигнал за искључење прекидачу. Струјни трансформатори обезбеђују релеју смањену реплику примарне струје. Прекидач се затим отвара да би се отклонио квар. Координација између релеја и прекидача је критична. Релеј мора да ради унутар времена отварања прекидача, а прекидач мора да се отвори пре него што квар изазове штету. Табела испод сумира параметре координације.
| Компонента | Функција | Услови за координацију |
| Цуррент Трансформер | Скала примарне струје за релеј | Прецизно у оквиру класе заштите |
| Заштитни релеј | Детектује квар, шаље сигнал за искључење | Време рада унутар времена чишћења прекидача |
| Бреакер | Отвара се за уклањање грешке | Време отварања унутар времена координације релеја |
| Упстреам Девице | Заштита резервне копије | Маржа селективности са низводним прекидачем |
У нашој фабрици обезбеђујемо податке о времену отварања и затварања за наше производе за унутрашње високонапонске вакуумске прекидаче, тако да наши купци могу да изврше студију координације. Такође пружамо техничку подршку како бисмо помогли нашим клијентима да провере да ли прекидач исправно координира са њиховим заштитним релејима. Наш циљ је да осигурамо да шема заштите функционише како је предвиђено.
Када купујете унутрашњи високонапонски вакуумски прекидач за средњенапонски дистрибутивни систем, неколико спецификација је критично. То укључује називни напон, називну струју, струју прекида кратког споја, време прекида, механичку издржљивост и тип радног механизма. Називни напон мора одговарати или премашити напон система. Називна струја мора бити већа од максималне струје оптерећења. Струја прекида кратког споја мора премашити максималну струју квара на месту инсталације. Време прекида мора бити довољно кратко да се одржи стабилност система. Механичка издржљивост мора бити довољна за очекивани број операција. Радни механизам мора бити поуздан и лак за одржавање. Табела у наставку сумира ове спецификације.
| Спецификација | Типични домет | Важност |
| Називни напон | 12 кВ - 40,5 кВ | Мора да одговара напону система |
| Називна струја | 630 А - 4.000 А | Мора премашити максималну струју оптерећења |
| Струја прекида кратког споја | 20 кА - 40 кА | Мора премашити максималну струју квара |
| Интерруптинг Тиме | 50 мс - 80 мс | Мора одржавати стабилност система |
| Механичка издржљивост | 10.000 - 30.000 операција | Мора да се подудара са очекиваним бројем операција |
| Оперативни механизам | Опруга, магнетни актуатор | Одабрано због поузданости и одржавања |
| Стандарди | ИЕЦ 62271-100, ГБ/Т 1984 | Усклађеност са међународним стандардима |
У Усунеу, наша фабрика производи унутрашње високонапонске вакуумске прекидаче како би испунили ове спецификације и још много тога. Можемо да прилагодимо прекидач тако да одговара специфичним захтевима пројекта, укључујући посебне вредности напона, вредности струје и радне механизме. Наш инжењерски тим може помоћи у процесу одабира и пружити детаљне техничке податке за ваш пројекат.
Процена добављача унутрашњих високонапонских вакуумских прекидача за средњенапонску дистрибуцију захтева фокус на производне могућности, испитивање типа, управљање квалитетом, искуство на пројекту и подршку након продаје. Снабдевач мора да има способност да произведе прекидаче према захтеваним спецификацијама и да изврши типска испитивања како би проверио њихов учинак. Морају имати систем управљања квалитетом који обезбеђује доследан квалитет. Морају имати искуства са пројектима дистрибуције и разумети захтеве мреже. И морају да обезбеде подршку након продаје, укључујући инсталацију, пуштање у рад и одржавање. Табела у наставку сумира ове критеријуме евалуације.
| Критеријум оцењивања | Шта тражити | Зашто је важно |
| Мануфацтуринг Цапабилити | Напредна опрема за машинску обраду, монтажу и тестирање | Обезбеђује квалитет и доследност производа |
| Тестирање типа | ИЕЦ 62271-100 извештаји о испитивању | Проверава перформансе и усклађеност |
| Управљање квалитетом | ИСО 9001 сертификат, евиденција инспекције | Обезбеђује константан квалитет производа |
| Искуство пројекта | Референце дистрибутивних трафостаница, одобрења комуналних предузећа | Показује способност и поузданост |
| Подршка након продаје | Монтажа, пуштање у рад, одржавање | Осигурава дугорочну поузданост |
У нашој фабрици производимо унутрашње високонапонске вакуумске прекидаче више од једне деценије. Имамо извештаје о испитивању типа према ИЕЦ 62271-100. Имамо сертификат ИСО 9001 и водимо детаљну евиденцију о свим инспекцијама. Наше пројектно искуство укључује дистрибутивне подстанице у више земаља. Наш тим за постпродају је на располагању за подршку инсталације, пуштања у рад и одржавања. Позивамо вас да нас оцените према овим критеријумима и да нас сматрате својим партнером за унутрашње високонапонске вакуумске прекидаче.

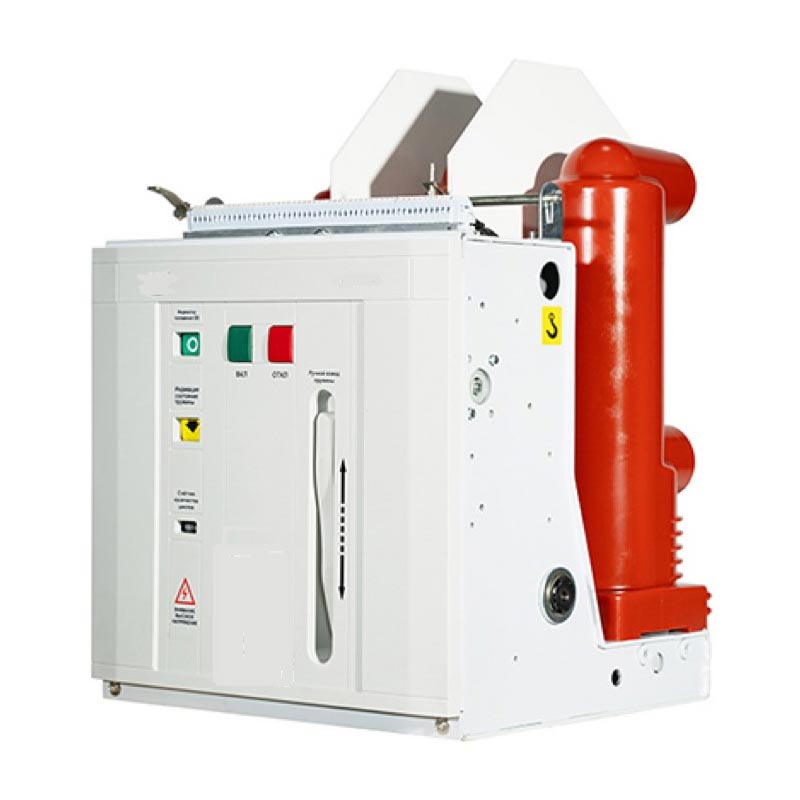

Следећа табела даје кључне параметре производа за наше унутрашње високонапонске вакуумске прекидаче. Ови прекидачи су пројектовани за средњенапонске дистрибутивне системе на напонима од 12 кВ до 40,5 кВ. Наша фабрика такође може да произведе прекидаче по мери како би задовољила специфичне захтеве.
| Параметар | Спецификација Опсег | Напомене |
| Називни напон | 12 кВ, 24 кВ, 40,5 кВ | Одабрано за напон система |
| Називна струја | 630 А - 4.000 А | Изабрано за струју оптерећења |
| Струја прекида кратког споја | 20 кА - 40 кА | Изабрано за ниво грешке |
| Интерруптинг Тиме | 50 мс - 80 мс | Изабран за координацију |
| Механичка издржљивост | 10.000 - 30.000 операција | Зависи од модела |
| Оперативни механизам | Опруга, магнетни актуатор | Изабрано за примену |
| Инсулатион Медиум | Вакуум | Без одржавања |
| Стандарди | ИЕЦ 62271-100, ГБ/Т 1984 | Усклађеност са међународним стандардима |
| МОК | 1 јединица | За велике поруџбине по договору |
| Леад Тиме | 4 - 8 недеља | Зависи од количине и прилагођавања |
У нашој фабрици производимо наше унутрашње високонапонске вакуумске прекидаче како би испунили ове спецификације и још много тога. Можемо прилагодити напон, струју, прекидну моћ и радни механизам како би одговарали вашим специфичним захтевима. Наш систем контроле квалитета укључује инспекцију сировина, инспекцију у процесу и завршну инспекцију пре отпреме. Наш циљ је да нашим купцима обезбедимо висококвалитетне прекидаче који штите њихове дистрибутивне системе и обезбеђују поузданост мреже.
Питање 1: Како се вакуумски прекидач разликује од СФ6 прекидача?
Одговор: Вакумски прекидач користи затворени вакуумски прекидач за гашење лука, док СФ6 прекидач користи гас сумпор хексафлуорид. Вакумски прекидачи се обично користе за апликације средњег напона (до 40,5 кВ) и познати су по свом раду без одржавања и компактној величини. СФ6 прекидачи се користе за веће напоне и имају већи утицај на животну средину због потенцијала глобалног загревања СФ6. За дистрибуцију средњег напона, вакуумски прекидач је доминантан избор.
Питање 2: Које је типично време прекида за унутрашњи вакуумски прекидач?
Одговор: Типично време прекида за унутрашњи високонапонски вакуумски прекидач је 50 до 80 милисекунди. Ово укључује време рада релеја и време отварања прекидача. Бржа времена прекида су доступна за апликације које их захтевају. У Зхејианг Усуне Елецтриц Цо., Лтд., наши прекидачи се тестирају како би се потврдило да њихово време прекида задовољава наведене перформансе.
Питање 3: Колико често треба одржавати унутрашњи вакуумски прекидач?
Одговор: Вакумски прекидачи за затворене просторе познати су по ниским захтевима за одржавање. Вакумски прекидач је запечаћен и не захтева одржавање. Радни механизам треба прегледати и подмазати сваких 3 до 5 година, или након одређеног броја операција. Контакте треба проверити да ли су истрошени након тешког квара. Редовне провере и одржавање су од суштинског значаја за обезбеђивање поузданог рада.
Питање 4: Да ли се вакуумски прекидач може користити за пребацивање кондензаторске банке?
Одговор: Да, вакуумски прекидачи се могу користити за пребацивање кондензаторских батерија, али морају бити посебно дизајнирани за ову примену. Пребацивање кондензаторске банке намеће посебне захтеве, укључујући способност да издржи велике ударне струје и прекиде без прекида. Наша фабрика може да испоручи прекидаче са посебним дизајном контаката и млазница за пребацивање кондензаторске банке.
Питање 5: Које је типично време испоруке за унутрашњи вакуумски прекидач?
Одговор: Уобичајено време испоруке за унутрашњи високонапонски вакуумски прекидач је 4 до 8 недеља, у зависности од напона, капацитета прекидања и захтева за прилагођавање. За стандардне моделе, време испоруке може бити краће. У Зхејианг Усуне Елецтриц Цо., Лтд., блиско сарађујемо са нашим клијентима како бисмо испунили њихове планове пројекта.
Вакумски прекидачи високог напона у затвореном простору су од суштинског значаја за средњенапонске дистрибутивне системе јер обезбеђују брзо уклањање кварова, штите прикључену опрему и обезбеђују оперативну флексибилност коју захтевају модерне мреже. Вакумски прекидач нуди рад без одржавања и дуг механички век, што га чини доминантним избором за унутрашње расклопне уређаје. За менаџере набавке и инжењере комуналних предузећа, избор правог прекидача је критична одлука која утиче на поузданост и стабилност дистрибутивног система. У Зхејианг Усуне Елецтриц Цо., Лтд., наша фабрика има стручност и способност за производњу унутрашњих високонапонских вакуумских прекидача који испуњавају најзахтевније захтеве средњег напона. Користимо напредну технологију вакуумских прекидача, поуздане радне механизме и ригорозно тестирање како бисмо осигурали да наши прекидачи испоручују поуздане перформансе.
Било да градите нову дистрибутивну подстаницу, надограђујете постојећу линију расклопних уређаја или набављате замјенске прекидаче, позивамо вас да нас контактирате како бисмо разговарали о вашим захтјевима. Можемо да обезбедимо техничке податке, извештаје о типовима тестова и прилагођена решења. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за комуналне компаније широм света.
Контактирајте Зхејианг Усуне Елецтриц Цо., Лтд. данасда бисте разговарали о вашим захтевима за унутрашњим високонапонским вакуумским прекидачима и открили како наши прекидачи могу заштитити ваш средњенапонски дистрибутивни систем.
-
