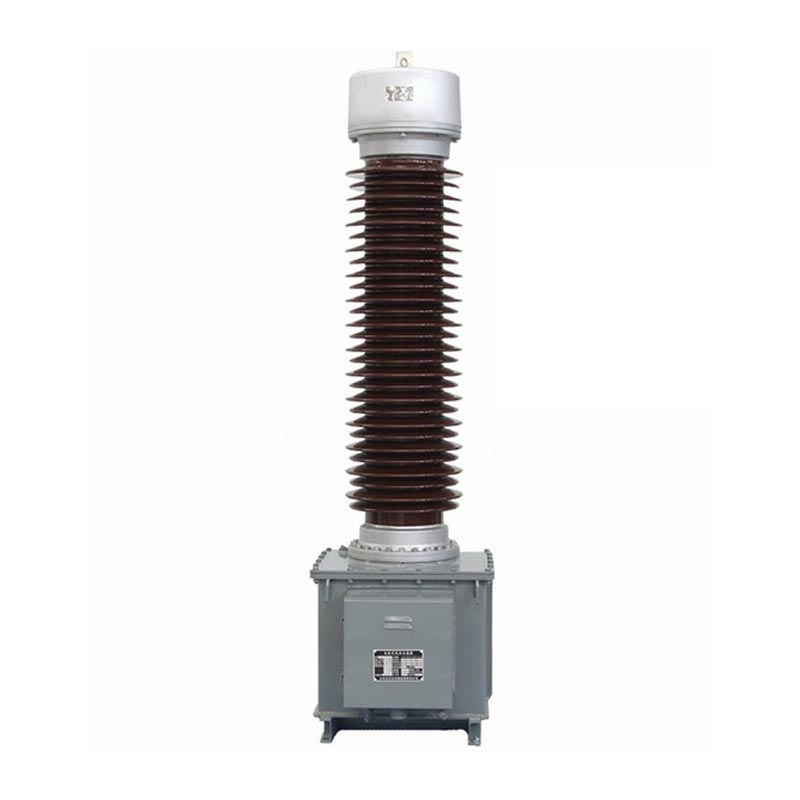

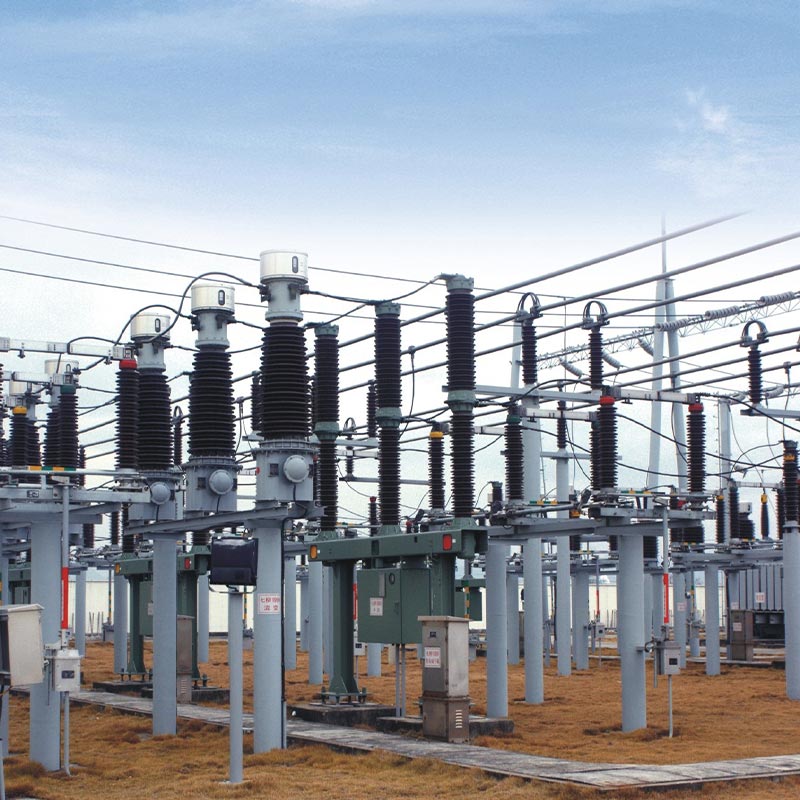

Спољни струјни трансформатор

Капацитивни спољни струјни трансформатор ЛБ6-110кВ је основна опрема за подршку високог напона компаније Зхејианг Иоусен Електрични. Посебно дизајниран за сложене услове рада на отвореном, има потпуно заптивени уљни папир изолациона конструкција потопљена у уље, називни радни напон од 110 кВ, максимални радни напон од 126 кВ, и компатибилан са 50Хз/60Хз АЦ мрежама за напајање, испуњавајући оперативне захтеве неутралне тачке неефикасно уземљене система.

Овај производ интегрише функције мерења и заштите, опремљен мерним намотајима класе 0,2 и 0,5 и 5П/10П заштитни намотаји. Подржава двоструке омјере трансформације за серијско и паралелно пребацивање везе, са примарним струјним покривањем од 2×50А–2×1000А и секундарним излазом од 1А/5А. Коришћење прецизне производње процесима у реномираној фабрици, производ се може похвалити одличном прилагодљивошћу околини: стандардни модел је погодан за висине испод 1000 м, док ГИВ модел за велике висине може стабилно да ради на 4000 м надморске висине. Широко је користи се у градским и руралним подстаницама, индустријском и рударском снабдевању електричном енергијом и новим сценаријима производње енергије.

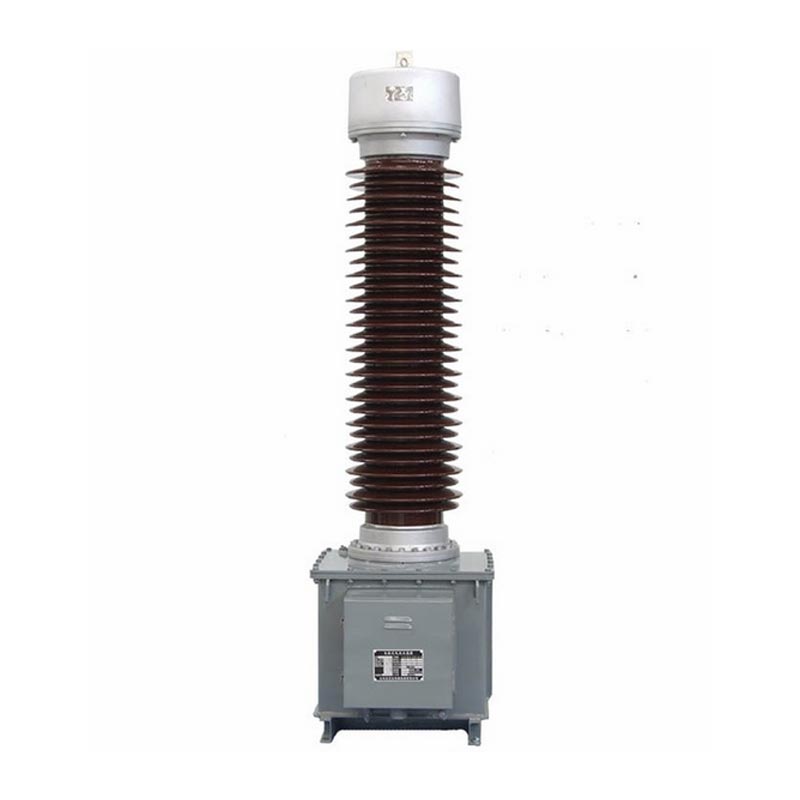

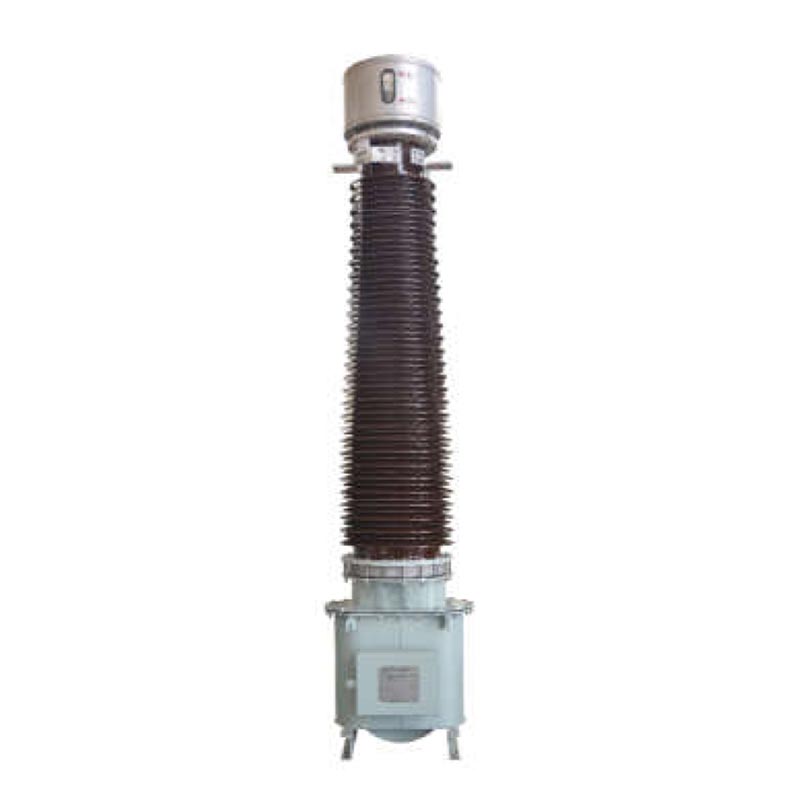

ЛБ6-110кВ Капацитивни струјни трансформатор

Објашњење модела и услови коришћења

1. Објашњење параметара модела

Комплетан број модела за спољни струјни трансформатор је ЛБ6-110кВ П/П/П/0.5аб/ц, подељен на три језгра дефиниције:
- Основни модел: Л означава струјни трансформатор, Б означава ниво заштите, 6 означава серијски број дизајна, 110 означава називни ниво напона, а В2 представља секундарну конфигурацију против загађења.
- Прецизна комбинација: Уграђена четири сета секундарних намотаја, укључујући један мерни намотај 0,5 класе и три заштитна намотаја П-класе, подржавају различите прецизне комбинације за прилагођавање различитим мерењима и захтеви за прецизност заштите.
- Однос струје: Означено 2*а/ц, подржава двоструко пребацивање односа. Однос је а/ц када је горњи конзерватор уља екстерни конектор је повезан серијски, а 2*а/ц када је повезан паралелно. Ожичење на лицу места омогућава једноставно пребацивање.

2. Стандардни услови рада

- Температура околине: максимално +40℃, минимално -25℃, дневна просечна максимална +30℃; Ултраниски температурни услови могу бити прилагођени и преговарани.
- Висина инсталације: Стандардни тип ≤1000м; ЛБ6-110 ГИВ Хигх Алтитуде тип ≤4000м.

Структурне карактеристике производа

1. Структура намотаја и изолације

Примарни намотај има структуру у облику слова У. Спецификације 2×400А и испод користе папирно изоловани равни бакар жице, док спецификације 2×500А–2×1000А користе полукружне алуминијумске цеви са двоструким режњем. Језгро користи а капацитивни процес изолације уљаним папиром, са високонапонским кабловским папиром који омота главну изолацију. Више слојева Заштита кондензатора ствара једнообразно електрично поље, са унутрашњим слојем повезаним са високим напоном, а спољашњим слој уземљен, значајно побољшавајући сигурност изолације. Примарни намотај је подељен на два дела са четири терминала, који се повезују са горњим резервоаром за уље за лако пребацивање односа.

2.Сеалед Протецтион Десигн

Метални експандер је инсталиран на врху да аутоматски компензује промене у запремини изолационог уља изазване температурне варијације, изолују ваздух и спречавају старење уља услед влаге, чиме се продужава век трајања опреме. Експандер има уграђени прозор за посматрање нивоа уља за праћење нивоа уља у реалном времену. Све секундарно терминали и терминали за примарну заштиту су централно повезани на разводну кутију резервоара за уље, обезбеђујући стандардизовано ожичење и јаке могућности против сметњи.

3. Сигурна инсталацијска структура

Резервоар за уље је заварен од висококвалитетних челичних плоча, са претходно избушеним рупама за подизање на дну за стабилан укупно подизање. Разводна кутија и резервоар за уље су опремљени наменским завртњима за уземљење како би се обезбедила поузданост уземљење секундарног намотаја и целе јединице. Производ има дизајн смањеног поларитета; када примарни струја П1 улази и П2 излази, секундарна струја излази кроз С1/С2/С3, у складу са индустријским стандардним ожичењима логику и олакшавање пуштања у рад на лицу места.

Основни технички параметри

1. Основни електрични параметри

- Називни радни напон: 110кВ; Максимални радни напон: 126кВ
- Називна фреквенција: 50/60Хз; Поларитет: Субтрактиван поларитет
- Називна примарна струја: 2×50А～2×1000А (доступно је више спецификација)
- Називна секундарна струја: 1А, 5А
- Секундарни излазни капацитет: 15ВА～50ВА (прилагодљив на однос трансформатора)

2. Стандарди грешке тачности

- Класа мерења (0,2/0,5): струјна грешка ±0,2%～±1,5%, фазна разлика 10′～90′, задовољавајући енергију високе прецизности захтеви за мерење.
- Класа заштите (5П/10П): струјна грешка класе 5П ≤±1%, композитна грешка ≤5%; Композитна грешка класе 10П ≤10%, поуздан рад заштите у случају квара система.

3. Издржи параметре напона и изолације

- Издржљиви напон фреквенције снаге: 185кВ/1мин за примарне и секундарне кругове и уземљење; 3кВ/1мин за секундарна кола и уземљење; 5кВ/1мин за примарни штит према земљи. Испитивање спољне изолације на суво: 230кВ; мокри тест: 185кВ.
- Издржљиви напон импулса грома: Унутрашња изолација 450кВ; ГИВ2 тип против загађења на великој надморској висини до 560кВ.
- Пузна удаљеност: Стандардни тип ≥16мм/кВ; тип против загађења до ≥31мм/кВ, погодан за оштра окружења као што су приобална подручја, индустријско загађење и велике надморске висине.

4. Параметри стабилности кратког споја

Опрема показује одличне перформансе термичке и динамичке стабилности. За спецификације 300-600А, краткотрајна струја термичке стабилности може досећи 31,5-45кА, а струја динамичке стабилности може досећи 80-115кА, способан да издржи тренутне скокове струје кратког споја и спречи оштећење опреме.

Случај примене у стварном свету

Спољни струјни трансформатор Усуне ЛБ6-110кВ успешно је примењен на надоградњу 110кВ подстанице електричне мреже пројекат у источној Кини, замена застареле опреме и решавање проблема као што су ниска прецизност, лоше време отпорност и често одржавање.

Пројекат се налази у приградском индустријском парку, подручју које карактерише влага током целе године и мала индустријско загађење, снабдевање струјом више производних компанија. Пројекат је изабрао ЛБ6-110кВ ГИВ висински модел против загађења (2×300/5А, комбинација тачности 5П30/5П30/0,5С/0,2С). После више од две године стабилног рада, 0,2С/0,5С намотаји високе прецизности обезбеђују прецизно мерење за индустријске кориснике, док вишеструки заштитни намотаји омогућавају брз одговор на флуктуације мреже и мање грешке кратког споја, постижући нула лажних окидања и нула грешака у окидању. Потпуно затворена структура ефикасно је отпорна на влагу и загађиваче корозије, без цурења уља или проблема са старењем изолације, смањујући накнадно оптерећење одржавања за више од 60%, што у потпуности потврђује стабилност и поузданост производа у тешким условима рада.

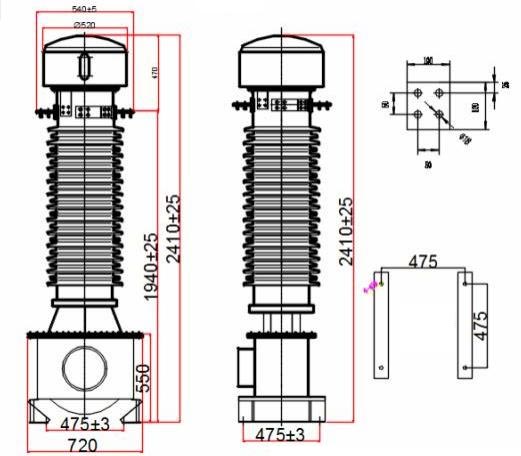

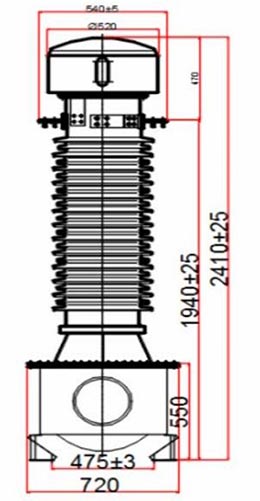

ЛБ 6 - 110 кВ изглед и уградне димензије

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Како се пребацивати између двоструких односа струје на лицу места?

Није потребно растављање опреме. Само конфигурација ожичења спољних конектора на горњем уљу конзерватору је потребно прилагођавање. Серијско повезивање примарних намотаја је основни однос а/ц; паралелна веза резултира двоструким односом примарних струја 2*а/ц. Опрема се подразумевано испоручује паралелно; једноставно пратите дијаграм ожичења за брзо пребацивање без утицаја на изолацију или животни век опреме.

П2: Који сценарији су погодни за различите моделе изолације и заштите од загађења?

Стандардни тип (≥16мм/кВ) је погодан за равничарска подручја са добрим окружењем испод 1000м; В тип против загађења (≥20мм/кВ) је погодан за урбане и опште индустријске сценарије загађења; ГИВ тип против загађења на великој надморској висини (≥25мм/кВ) је погодан за подручја на великим надморским висинама испод 4000м; ГИВ2 побољшани тип (≥31мм/кВ) је дизајниран за екстремне услови као што су обални слани спреј, тешко индустријско загађење и ултра велике надморске висине, нудећи јаче изолациони учинак против старења.

П3: Која су основна разматрања одржавања за спољни струјни трансформатор?

Прво, секундарни рад у отвореном кругу је строго забрањен да би се избегли ризици од индукције високог напона. Друго, тхе запечаћена конструкција се не сме самовољно растављати; рад без одржавања је могућ под нормалним условима. Треће, диелектрични губитак и отпор изолације треба тестирати годишње, а подаци морају бити у основи у складу са фабричким вредностима. Четврто, ниво уља треба сезонски проверавати и квалификовати трансформаторско уље треба додати одмах када је ниво уља низак.

Предности производа и резиме

Усуне ЛБ6 серија 110кВ/126кВ спољни струјни трансформатор, са својим стандардизованим дизајном, стабилним перформансама и снажна прилагодљивост околини, решава болне тачке традиционалне опреме као што је осетљивост на влажност, лако старење уља и слабе способности против обраштања. Комбинације флексибилног односа и тачности могу задовољити диференциране потребе мерења електричне мреже, релејне заштите и индустријског надзора снаге. Као висококвалитетна високонапонску опрему произведену у реномираној кинеској фабрици, пружа високу поузданост, исплативост и решења са малим одржавањем за глобалне енергетске пројекте, што га чини поузданим добављачем за компаније за електроенергетску мрежу и извођачи радова.
