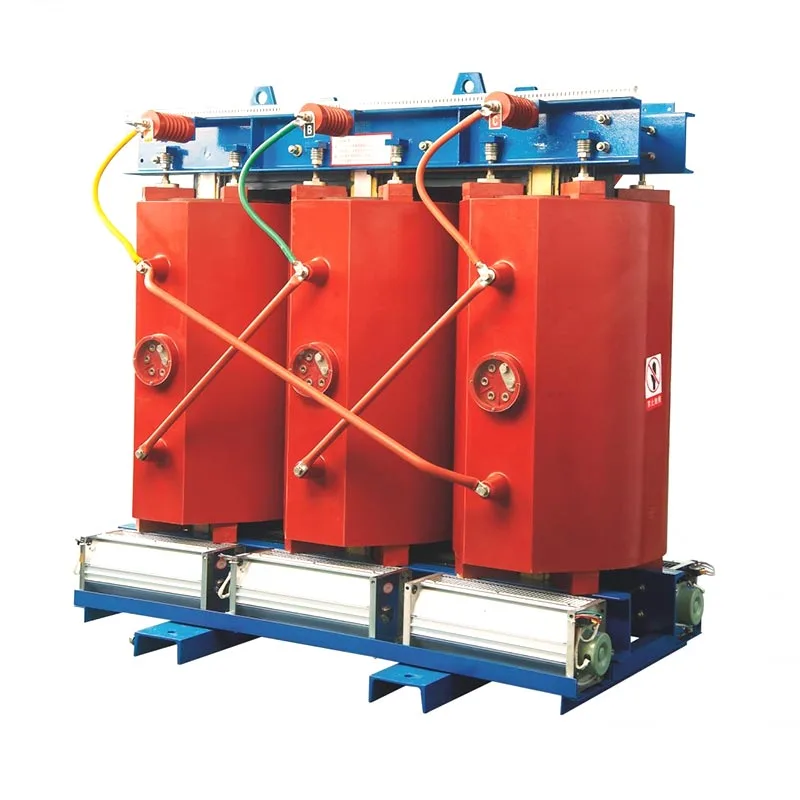

Ан11кВ 1000кВА трансформатор сувог типаје средњенапонски дистрибутивни трансформатор дизајниран за пренос електричне енергије из напајања од 11 кВ на нижи напон коришћења уз одржавање електричне изолације, стабилност напона и безбедну дистрибуцију енергије. Овај водич објашњава његову конструкцију, принцип рада, спецификације, примене, разматрања уградње, захтеве заштите, праксе одржавања и места куповине индустријских и комерцијалних енергетских система.
Трансформатор од 1000 кВА даје називни привидни капацитет снаге од 1000 киловолт-ампера, док 11 кВ идентификује примарни напон. За разлику од трансформатора уроњеног у уље, трансформатор сувог типа користи ваздух као расхладни медијум и не ослања се на минерално изолационо уље. Дизајни од ливене смоле могу да обезбеде компактно решење за унутрашње подстанице, комерцијалне зграде, индустријска постројења, објекте који се односе на податке, инсталације обновљиве енергије и друге локације на којима је важно понашање у пожару, одржавање, простор и животна средина.
Стварна спецификација никада не би требало да се бира само на основу оцене на плочици са именом. Секундарни напон, векторска група, импеданса, ниво изолације, материјал намотаја, пораст температуре, начин хлађења, заштита кућишта, надморска висина, температура околине, хармонијско оптерећење, услови кратког споја и применљиви стандарди утичу на коначни дизајн.
Ан11кВ 1000кВА трансформатор сувог типаје трофазни електрични трансформатор који се обично користи за смањење електричне енергије средњег напона на нижи напон погодан за низводну дистрибуцију и електричну опрему. Трансформатор има називну привидну снагу од 1000кВА и примарни напон од 11кВ.
Терминсувог типазначи да трансформатор не користи течно изолационо уље као своју примарну изолацију и расхладни медијум. У зависности од дизајна, намотаји могу бити отворени, импрегнирани вакуумским притиском или инкапсулирани у смолу. Конструкција од ливене смоле је посебно уобичајена тамо где је потребна механичка заштита, отпорност на околину и смањена зависност од течне изолације.
ИЕЦ 60076-11 посебно покрива енергетске трансформаторе сувог типа са највишим напонима опреме до 72,5 кВ и најмање једним намотајем који ради изнад 1,1 кВ, што га чини директно релевантним за многе дизајне трансформатора сувог типа од 11 кВ.
11кВ означава називни напон на примарној страни. Тачан ниво изолације и називни напон опреме морају бити потврђени из спецификације пројекта и применљивог стандарда, а не закључени само из номиналног напона.
1000кВА је називна привидна снага трансформатора. Он описује способност електричног оптерећења под одређеним радним условима, а не представља директну излазну снагу од 1000 кВ.
За трофазни систем, приближна струја пуног оптерећења може се израчунати коришћењем:
На пример, на 11кВ и 1000кВА, примарна струја пуног оптерећења је приближно52.5А. Секундарна струја зависи од изабраног ниског напона. На 400В, на пример, теоретска трофазна струја пуног оптерећења је приближно1,443А. Ови прорачуни су корисни за прелиминарни инжењеринг, док коначни избор кабла, прекидача, сабирнице и заштите мора пратити комплетан пројекат.
Перформансе сувог трансформатора зависе од координисаног дизајна неколико главних компоненти. Типична 11кВ 1000кВА јединица укључује следеће:
| Компонента | Примарна функција | Важно разматрање |
|---|---|---|
| Магнетиц Цоре | Обезбеђује магнетни пут за пренос енергије | Материјал језгра, дизајн спојева и губици |
| ХВ Виндинг | Прима 11кВ напајање | Изолација, материјал проводника, отпорност на импулсе |
| ЛВ Виндинг | Обезбеђује потребан нисконапонски излаз | Напон, струјни капацитет, пораст температуре |
| Систем изолације | Електрично одваја компоненте под напоном | Термичке, диелектричне, еколошке перформансе |
| Ресин Енцапсулатион | Штити намотаје у дизајну од ливене смоле | Квалитет ливења, контрола шупљина, термичке перформансе |
| Систем за хлађење | Уклања топлоту која се ствара током рада | АН или АНАФ рад и вентилација |
У дизајну од ливене смоле, намотаји обложени смолом могу обезбедити чврсту изолациону структуру око намотаја. Коначну конструкцију, међутим, треба проценити у складу са потребним електричним, термичким, еколошким и механичким условима, а не само конструкцијом од смоле.
Трансформатор ради путем електромагнетне индукције. Када се наизменични напон од 11 кВ примени на примарни намотај, он производи наизменични магнетни флукс у језгру. Овај магнетни флукс се повезује са секундарним намотајем и индукује напон у складу са односом навоја.
Под природним ваздушним хлађењем, топлота се креће од активних делова ка околном ваздуху путем конвекције и зрачења. За апликације са већим топлотним захтевима, могу се додати вентилатори са принудним ваздухом. Изабрани распоред хлађења мора одговарати специфицираном називу трансформатора и радном окружењу.
Купац треба да затражи комплетан технички лист, а не да купује само према „11кВ 1000кВА“. Типична спецификација пројекта треба да се односи на:
| Параметар | Зашто је важно |
|---|---|
| Називни капацитет | Одређује привидну снагу: 1000кВА. |
| Примарни напон | Мора да одговара стварној мрежи средњег напона. |
| Секундарни напон | Одређује компатибилност са низводном опремом. |
| Фреквенција | Уобичајене вредности пројекта укључују 50Хз или 60Хз. |
| Векторска група | Дефинише фазни помак и везу намотаја. |
| Импеданса | Утиче на регулацију напона и понашање струје квара. |
| Губици | Утиче на радну температуру и потрошњу енергије током животног циклуса. |
| Пораст температуре | Дефинише термичке услове рада и захтеве за изолацијом. |
| Ниво изолације | Важно за диелектричну отпорност и координацију система. |
| Енцлосуре/ИП рејтинг | Штити трансформатор од опасности по животну средину и случајног контакта. |
Објављене спецификације произвођача показују да трансформатори сувог типа 11кВ класе 1000кВА могу имати значајно различите вредности губитака, материјале намотаја, димензије, векторске групе, вредности импедансе и распореде хлађења. Стога, ове параметре треба потврдити за тачан модел уместо претпоставке да су сви трансформатори од 1000кВА технички еквивалентни.
Технологија трансформатора сувог типа је посебно корисна када окружење за инсталацију ставља нагласак на рад у затвореном простору, разматрање пожара, смањене захтеве за течном изолацијом или поједностављено одржавање.
ИЕЦ 60076-11 се такође бави климатским класама, топлотним и диелектричним разматрањима у вези са надморском висином, управљањем кућиштем, понашањем при пожару и сеизмичком класификацијом, илуструјући зашто треба узети у обзир услове околине током спецификације трансформатора.
11кВ 1000кВА трансформатор сувог типа може се користити свуда где је дистрибутивном систему од 11кВ потребан опадајући трансформатор средњег капацитета и захтеви за инсталацију су компатибилни са технологијом сувог типа.
Избор трансформатора треба да почне са електричним системом, а не са каталогом производа. Следећа контролна листа може помоћи у спречавању недостатака у спецификацијама:
Чак и добро дизајниран трансформатор може лоше да ради ако окружење за инсталацију не обезбеђује довољан размак, вентилацију, заштиту или електричну координацију.
Услови уградње нису само механички детаљи. ИЕЦ 60076-11 посебно препознаје утицај надморске висине и услова околине на термичке и диелектричне перформансе трансформатора, тако да ове параметре треба декларисати током фазе спецификације.
Трансформатори сувог типа углавном избегавају задатке одржавања у вези са уљем, али и даље захтевају периодичне провере. Учесталост одржавања треба да се утврди у складу са упутствима произвођача, условима рада, локалним прописима и критичношћу инсталације.
| Област инспекције | Шта проверити |
|---|---|
| Намотаји | Видљива контаминација, оштећење, абнормални трагови пражњења или пропадање. |
| Везе | Стање терминала, затегнутост, знаци прегревања и стање кабла. |
| Хлађење | Пролази за ваздух, вентилација, вентилатори где су уграђени и ненормална температура. |
| Праћење температуре | Очитавања сензора, аларми, рад контролера и историјски трендови. |
| Животна средина | Прашина, влага, корозивна атмосфера и вентилација просторије. |
Једна од најпрактичнијих мера одржавања је одржавање чистих површина за хлађење и вентилационих путева. Прекомерна прашина може смањити пренос топлоте и може створити нежељене услове изолације током времена.
Трансформатори сувог типа и трансформатори уроњени у уље могу обављати и средњенапонске дистрибуције, али су њихове конструкцијске и уградне карактеристике различите.
| Фактор | Дри Типе | Оил Иммерсед |
|---|---|---|
| Изолациони медиј | Систем ваздушне и/или чврсте изолације | Изолациона течност |
| Управљање нафтом | Није потребно | Захтевано према пројекту и условима рада |
| Индоор Инсталлатион | Уобичајена примена | Зависи од локалног дизајна и безбедносних захтева |
| Фире Цонсидератионс | Нема пожарног оптерећења трансформаторског уља | Захтева разматрање типа течности и захтева за уградњу |
| Типично одржавање | Инспекција, чишћење, прикључци, хлађење и надзор | Укључује захтеве за проверу и одржавање у вези са течношћу |
Одговарајућа технологија зависи од пројекта, а не од универзалног правила. Профил оптерећења, простор, услови околине, пожарни захтеви, место уградње, почетни трошак, разматрања животног циклуса и локалне прописе треба да буду процењени.
За међународне набавке, техничка комуникација је једнако важна као и наведена цена. Пре наручивања, купци треба да затраже јасну документацију која покрива тачну конфигурацију трансформатора.
Објављена техничка документација реномираних произвођача трансформатора показује да чак и трансформатори који деле исте 11кВ и 1000кВА оцене могу да се разликују у материјалу намотаја, вредностима губитака, групи вектора, импеданси, изолационом систему, димензијама и конфигурацији хлађења.
Зхејианг Усуне Елецтриц Цо., Лтд.може се представити као потенцијални добављач за купце који траже прилагођена решења трансформатора. За понуду специфичну за пројекат, купац треба да обезбеди параметре електричног система, окружење за инсталацију, применљиве стандарде, одредиште испоруке и сву потребну додатну опрему или спецификације кућишта.
Може бити погодан за многе индустријске примене када 11кВ напајање, секундарни напон, профил оптерећења, услови инсталације, систем заштите и потребни капацитет одговарају пројекту. Прорачун стварног оптерећења треба да се заврши пре избора.
За трофазни систем од 11 кВ, теоретска примарна струја пуног оптерећења је приближно 52,5 А. Стварни дизајн система такође треба да узме у обзир толеранцију трансформатора, услове рада, поставке заштите и карактеристике мреже.
Секундарни напон је специфичан за пројекат. Уобичајене нисконапонске конфигурације укључују 400В, 415В и 433В, али други напони могу бити пројектовани у зависности од електричног система.
Није нужно. Многи трансформатори сувог типа раде са природним ваздушним хлађењем. Принудно ваздушно хлађење се може додати када дизајн захтева повећан топлотни капацитет или специфичне услове рада.
ИЕЦ 60076-11:2018 је главни ИЕЦ стандард који посебно покрива енергетске трансформаторе сувог типа у оквиру свог дефинисаног обима. Могу се применити и додатни национални, регионални, пројектни, инсталацијски или захтеви за ефикасност.
кВА мери привидну снагу, док кВ мери активну снагу. Однос зависи од фактора снаге: кВ = кВА × фактор снаге. Према томе, трансформатор од 1000кВА не би требало аутоматски да се описује као извор енергије од 1000кВ.
Многи произвођачи могу да конфигуришу параметре као што су секундарни напон, векторска група, материјал намотаја, импеданса, опсег славине, кућиште, распоред хлађења, прибор и систем за надзор према захтевима пројекта. Свако прилагођавање треба да буде потврђено у односу на важећи технички стандард.
Ан11кВ 1000кВА трансформатор сувог типаје више од комбинације цифара напона и капацитета. Његове стварне перформансе зависе од интеракције електричног дизајна, изолације, управљања топлотом, конструкције намотаја, губитака у језгри, импедансе, услова околине, заштите, инсталације и одржавања.
За инжењерске тимове и менаџере набавке, најпоузданији приступ је да почну са комплетним електричним захтевима, а затим затраже детаљан технички предлог. Поређење гарантованих губитака, нивоа изолације, векторске групе, импедансе, пораста температуре, димензија, тестирања, додатне опреме и сервисне подршке може помоћи да се осигура да изабрани трансформатор одговара стварној примени.
Зхејианг Усуне Елецтриц Цо., Лтд. може подржати клијенте који процењују захтеве средњег напона сувог типа трансформатора и конфигурације специфичне за пројекат. Ако планирате нову трафостаницу, надоградњу индустријског електроенергетског система или тражите трансформатор од 11кВ 1000кВА за комерцијални или инфраструктурни пројекат,контактирајте насса вашим напоном, капацитетом, фреквенцијом, условима инсталације и техничким захтевима да разговарате о одговарајућем решењу трансформатора.
-
