Прекидач унутрашњег оптерећења

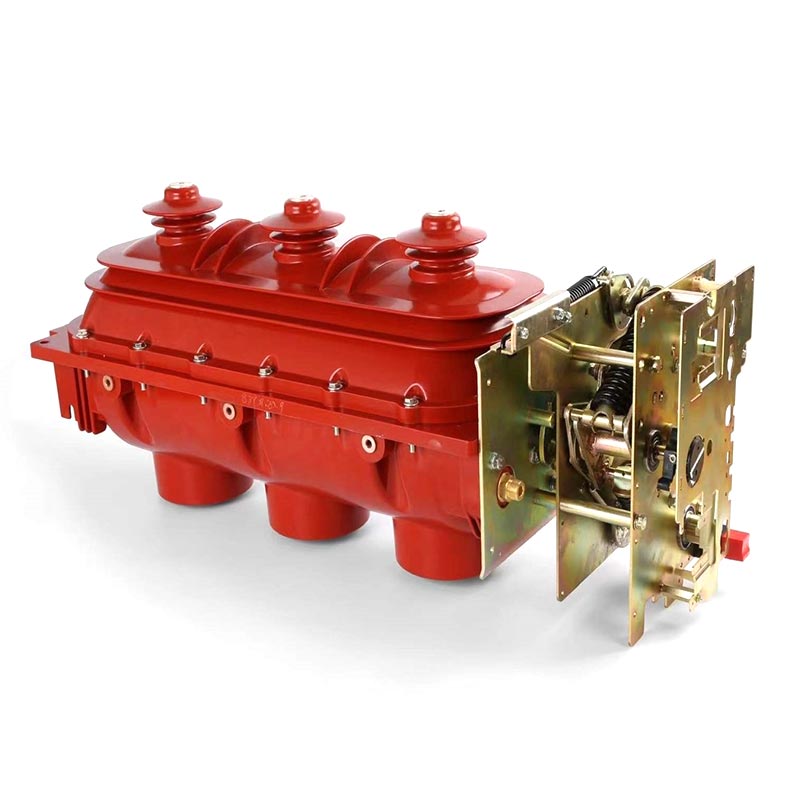

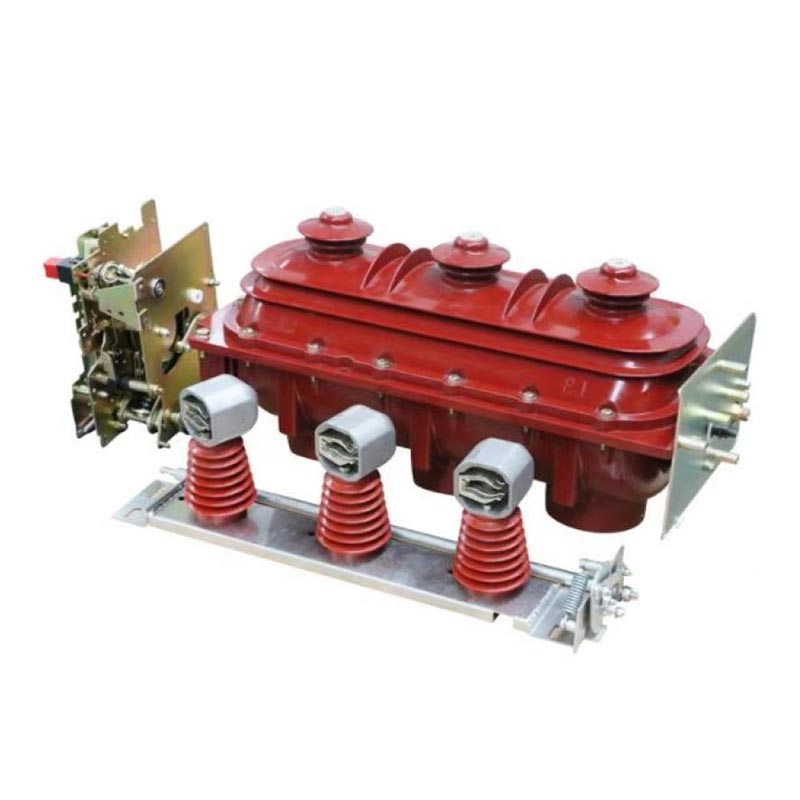

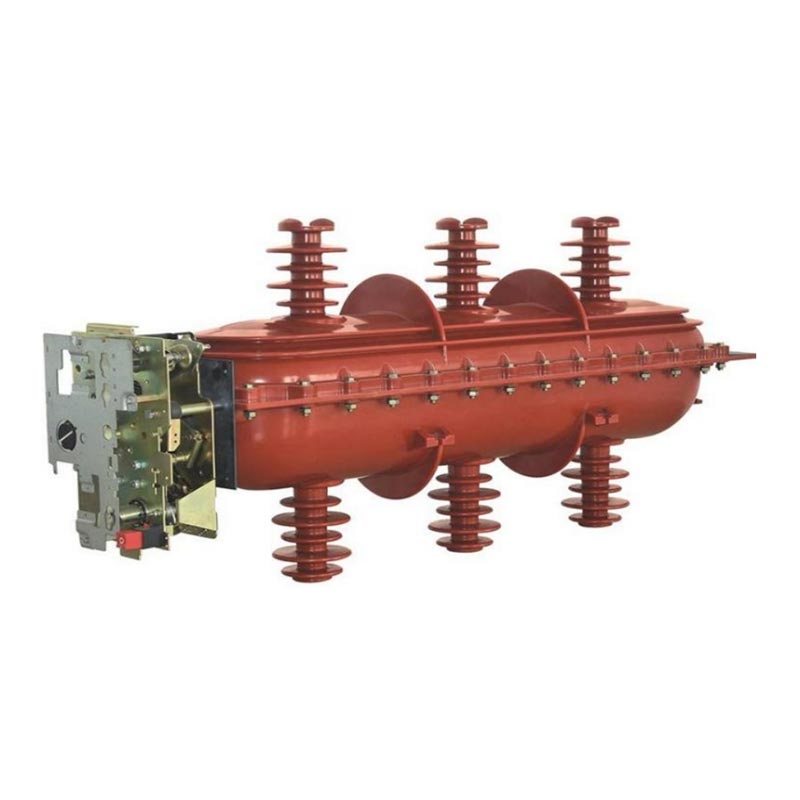

Усуне ФЛН36-40.5 Индоор Лоад Бреак Свитцх је основна високонапонска електрична компонента независно развијена и производи Зхејианг Усуне Елецтриц. Посебно је дизајниран за безбедно и ефикасно напајање потребе дистрибуције сценарија називног напона 35кВ и представља кључни део опреме у савременој дистрибуцији електричне енергије системи, посебно погодни за прстенасте мреже и дуал-радијалне системе напајања, који играју виталну улогу у обезбеђивању стабилан и сигуран пренос и дистрибуција електричне енергије. Овај производ може независно укључити и искључити струје оптерећења и струје преоптерећења, или се може комбиновати у серији са осигурачем који ограничава струју да би се заменио прекидач. Прекидач оптерећења управља пребацивањем различитих струја оптерећења, док осигурач који ограничава струју управља прекидом јаких струја преоптерећења и струја кратког споја, чиме се постиже вишестепена заштита електроенергетског система. Његово компактна структура, лака инсталација и рад без одржавања чине га идеалним производом за градску електричну мрежу надоградње и оптимизација индустријске дистрибуције електричне енергије.

Карактеристике производа

1. Структурне предности

Прекидач унутрашњег оптерећења има двоструку, троположајну, ротирајућу покретну контактну структуру, опремљену са комора за гашење лука у три положаја (отворено-затворено тло), обезбеђујући глатко пребацивање под различитим радним услове и побољшање стабилности система. Укупан трофазни дизајн инсталације нуди добру синхронизацију, мање компоненти и погодно пуштање у рад и инсталација, смањујући потешкоће у изградњи на лицу места и одржавање.

2. Перформансе изолације

Прекидач користи горњу и доњу ливену шкољку од епоксидне смоле за запечаћену монтажу. Главно коло и уземљење Сви системи кола су смештени унутар кућишта, ефикасно изолујући спољашње окружење и спречавајући прашину и корозија од влаге. Висока изолациона чврстоћа тачака лома и велика пузна стаза, заједно са заштита за изједначавање напона на излазним терминалима, додатно побољшава поузданост изолације и испуњава строги захтеви високонапонских електродистрибутивних система.

3. Безбедносне перформансе

Одличне безбедносне перформансе. У случају квара унутрашњег лука, слаба задња структура спољашњег кућишта ће пукнути, а вентил за смањење притиска на врху ормарића ће се отворити, избацујући проток ваздуха под надпритиском изван кабинета, спречавајући оштећење опреме и опасности по личну безбедност. Опремљен са петопропусном блокадом функција, у основи елиминише погрешне радње, осигуравајући безбедност оператера и опреме.

4. Једноставност рада

Прекидач унутрашњег оптерећења подржава и ручни и електрични режим рада, флексибилно се прилагођавајући локацији захтевима, нудећи удобност и поузданост. Усваја дизајн без одржавања, са дугим електричним и механички век трајања, смањујући касније трошкове одржавања. Расклопна јединица је у потпуности израђена од алуминијум-цинк плоча, која нуди отпорност на корозију и високу механичку чврстоћу, погодна за различите услове рада у затвореном простору.

Техничке предности

1. Висока безбедност изолације: Примена примарне високонапонске изолације са високом маргином и ИП33 степен заштите, ефикасно повећава ниво безбедности изолације предњег радног простора заштите личне безбедности оператера.

2. Широка применљивост: Погодно за компактне, минијатуризоване сценарије који се често користе, који се широко користе у урбаним срединама електричне мреже, индустријску и комерцијалну дистрибуцију електричне енергије и нову енергетску мрежу, задовољавајући различите потребе у различити сценарији.

3. Интегрисани дизајн: Компактан комбиновани дизајн прекидача, интегришући изолациони прекидач и функције уземљења, смањење заузетости простора опреме и олакшавање интеграције система за дистрибуцију електричне енергије.

4. Висока поузданост: Користи високопоуздани прекидач оптерећења СФ6. Притисак гаса СФ6 је низак, рад је поуздан и век задржавања гаса може да достигне 20 година, елиминишући потребу за честим допуњавањем гаса и обезбеђујући дуготрајан стабилан рад.

Тецхницал Параметерс

Принцип гашења лука

Овај прекидач за прекид оптерећења у затвореном простору користи гас СФ6 као медиј за гашење лука, који има одлично гашење лука и перформансе изолације. Када прекидач прекине струју, одмах се ствара лук након раздвајања покретни и стационарни контакти. Покренут магнетним пољем трајног магнета, лук се брзо креће и се издужује, док се континуирано јонизује и хлади гасом СФ6, на крају се гаси када струја прелази нулу, чиме се постиже сигуран и брз прекид струје.

Двоструко растојање тачке лома обезбеђује висок ниво изолације и прекидне изолације. Коришћење трајног магнета принцип ротационог лука, карактерише ниска потрошња енергије у раду, јака способност гашења лука и минимално хабање контаката, ефикасно продужавајући електрични век прекидача.

Услови коришћења

Да би се обезбедио стабилан рад производа, за инсталацију и употребу морају бити испуњени следећи услови:
1. Надморска висина: Не прелази 1000 метара (посебни захтеви морају бити наведени приликом наручивања);
2. Температура околине: -25℃～+40℃;
3. Релативна влажност: Дневни просек ≤95%, месечни просек ≤90%;
4. Сеизмички интензитет: Не прелази класу Б;
5. Амбијентални ваздух без озбиљног загађења као што су прашина, дим, хемијска корозивна средства, запаљиви гасови, бензин и слани спреј.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Практичан случај примене

Као професионални произвођач високонапонске електричне опреме у Кини, Иу Схун Елецтриц је обезбедио ФЛН36-40.5 Прекидачи за унутрашње оптерећење за велики пројекат надоградње градске електричне мреже у источној Кини. Пројекат је укључен 35кВ дистрибутивни водови у осам урбаних подручја, који покривају стамбена подручја, комерцијалне центре и индустријске паркове, са изузетно високим захтевима за стабилност и сигурност напајања.

Пре надоградње, постојећа расклопна јединица је патила од лоше изолације, честог одржавања и ниске безбедности, не задовољава потребе развоја урбане електроенергетске мреже. Након одабира овог производа, пројекат је остварен три главна побољшања: Прво, петопропусни дизајн за блокирање и гашење лука смањује погрешне радње и лучне грешке, побољшавајући безбедност система; друго, дизајн без одржавања смањује месечно време одржавања за 80%, смањење трошкова рада и одржавања; и треће, компактна структура се прилагођава унутрашњем инсталационом простору урбаних подстаница, олакшавајући интеграцију система дистрибуције електричне енергије. Производ је доживео нула грешака за више од две године рада, обезбеђујући стабилно снабдевање струјом за преко 500.000 становника и преко 300 предузећа, зарађујући високо признање од стране власника пројекта и локалног одељења за снабдевање електричном енергијом. Усуне Елецтриц, као добављач, пружио свеобухватне постпродајне услуге укључујући упутства за инсталацију на лицу места и техничку обуку.

ФАК

П1: Колики је век трајања прекидача за унутрашње оптерећење Усуне ФЛН36-40.5 и да ли је потребно редовно одржавање?

А1: Производ има дизајн без одржавања са дугим електричним и механичким веком трајања. Гас СФ6 животни век може да достигне 20 година. У нормалним условима употребе није потребно редовно одржавање; само периодично потребне су провере кућишта опреме, погонског механизма и притиска гаса (ако је потребно). Сви производи Усуне подвргнути ригорозном тестирању квалитета пре него што напусте фабрику како би се обезбедио век трајања и поузданост производа.

П2: Које су разлике између овог прекидача унутрашњег оптерећења и традиционалног прекидача, иу чему сценарији да ли може заменити прекидач?

А2: Основна разлика је у томе што се прекидачи за прекид оптерећења углавном користе за укључивање и искључивање струја оптерећења и преоптерећења струје, док традиционални прекидачи могу додатно прекинути струје кратког споја. Овај производ, у комбинацији са осигурачем који ограничава струју у серији, може заменити прекидач: одговоран је прекидач за прекид оптерећења за укључивање и искључивање различитих струја оптерећења, док осигурач који ограничава струју подноси велика преоптерећења и прекид струје кратког споја. Погодан је за 35кВ прстенасте мреже и дуал-радијалне системе напајања (нпр као гране градске електроенергетске мреже, индустријске и комерцијалне дистрибутивне просторије, итд.), смањујући трошкове опреме док обезбеђивање безбедности система. Као професионални произвођач у Кини, Иусхун Елецтриц може пружити професионалне техничке упутства за помоћ купцима у одабиру одговарајућих решења.
