Прекидач за изолацију ваздуха у затвореном простору

Прекидач за изолацију ваздуха у затвореном простору Усуне ГН је основни високонапонски електрични производ који је независно развио Зхејианг Усуне Елецтриц Цо., Лтд., водећи добављач високонапонске електричне опреме у Кини. Интегрисање најновије домаће Р&Д технологије и производни процеси, посебно је дизајниран за високе струје услове рада на излазима генератора великих електрана и челичана, попуњавајући тржишну празнину за високо-перформансни прекидачи за искључење велике струје у затвореном простору.

Овај прекидач има флексибилан структурални дизајн, који му омогућава да се склопи у три независна једнополна јединице или конфигурисани као трополни интегрисани уређај да одговарају различитим просторним распоредима и захтевима употребе, у зависности од потреба за инсталацијом на локацији. Његова основна функција је да обезбеди поуздану изолацију струје током одржавање електричне опреме и система. Стварањем јасног прекида у струјном колу, осигурава сигурност особље за одржавање и интегритет опреме, испуњавајући основне захтеве за сигурносну изолацију високог напона електроенергетских система.

Дизајн производа и опис модела

1. Предности структуралног дизајна

Усуне ГН серија усваја научно робустан структурални дизајн, комбинујући компактан распоред и практичан операција. Трополна интегрисана конфигурација ефикасно штеди простор за инсталацију, док независна једнополни дизајн олакшава индивидуално одржавање и замену, повећавајући флексибилност производа и одрживост. Прекидач користи висококвалитетне проводне и изолационе материјале, обезбеђујући одличну проводљивост истовремено побољшавајући перформансе изолације и радни век, испуњавајући дугорочне захтеве стабилног рада затворена окружења високог напона.

2. Објашњење кода модела

Бројеви модела изолационог прекидача за унутрашњу ваздушну изолацију серије Усуне ГН прате стандардизована правила кодирања, чинећи их јасним и лако разумљиво, омогућавајући купцима да изаберу одговарајућу спецификацију у складу са својим стварним потребама. Типични модели су ГН□--20ДВ/8000--80. Специфична значења сваког кода (с лева на десно) су следећа:

- Г: Прекидач за искључивање (тип језгра производа, који указује на главну функцију производа изолације струје)
- Н: Унутрашњи тип (означава да је производ дизајниран за унутрашњу инсталацију)
- □: Серијски број дизајна (разликује различите верзије дизајна унутар исте серије)
- 20: Називни напон (јединица: кВ, што указује на највећи напон који прекидач може стабилно да издржи)
- Д: Прекидач са уземљењем (опремљен функцијом уземљења како би се осигурало сигурно пражњење током одржавања)
- В: Тип против загађења (побољшане перформансе против загађења, погодан за оштре унутрашње средине са високим нивои загађења)
- 8000: Називна струја (јединица: А, што указује на максималну струју коју прекидач може континуирано да издржи)
- 80: Називна краткотрајна отпорна струја (јединица: кА, што указује на максималну струју кратког споја коју прекидач може издржати у одређеном времену)

Тецхницал Параметерс

Усуне се придржава принципа професионалне прецизности; Изолација унутрашњег ваздуха серије ГН... Прекидач се може похвалити свеобухватни технички параметри за задовољавање различитих потреба у различитим индустријским сценаријима. Сви параметри се подвргавају ригорозно фабричко тестирање и верификација како би се осигурала усклађеност са стандардима и стабилне перформансе производа:

- Назив напона: 12кВ, 20кВ, 35кВ (три спецификације које одговарају различитим конфигурацијама високонапонског система напајања)
- Називна струја: 2000А, 3150А, 4000А, 5000А, 6000А, 8000А, 9000А, 10000А (осам спецификација које одговарају великој струји услови на излазима генератора)
- Тип производа: неуземљени, једноструко уземљени, кроз зид (три типа за различите инсталације окружења и функционални захтеви)

Услови коришћења

1. Температура околине: -50℃～+50℃ (стабилан рад у екстремним температурним окружењима)
2. Надморска висина: ≤2000м (Прилагодљивост се може побољшати на захтев за висине ≥2500м)
3. Притисак ветра: ≤700Па (еквивалентно брзини ветра ≤34м/с, погодно за добро проветрено унутрашње окружење)
4. Seismic Intensity: ≤8 (withstands moderate earthquake impacts, ensuring stable operation in earthquake-prone области)
5. Дебљина леда: ≤20мм (погодно за хладна затворена окружења где је могуће залеђивање)
6. Степен загађења: Класа ИИИ, ИВ (дизајн отпоран на загађење, погодан за затворена окружења са високом прашином или хемијско загађење)
7. Локација инсталације: Без опасности од запаљивости и експлозива, хемијске корозије и јаких вибрација (посебни услови употребе могу се одредити преговорима између корисника и произвођача)

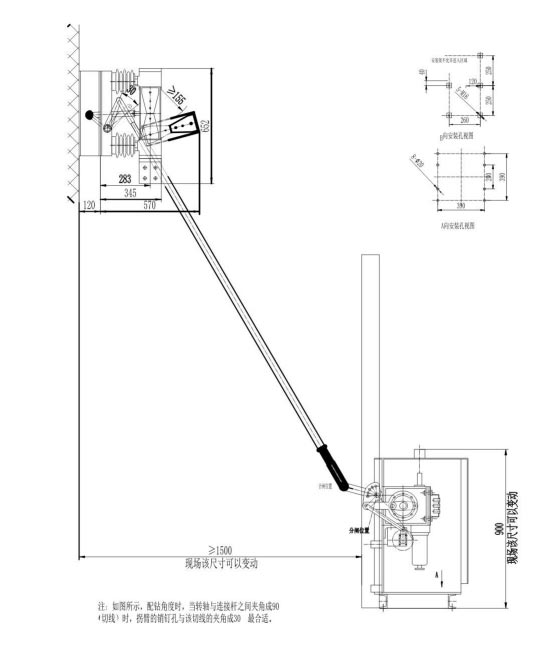

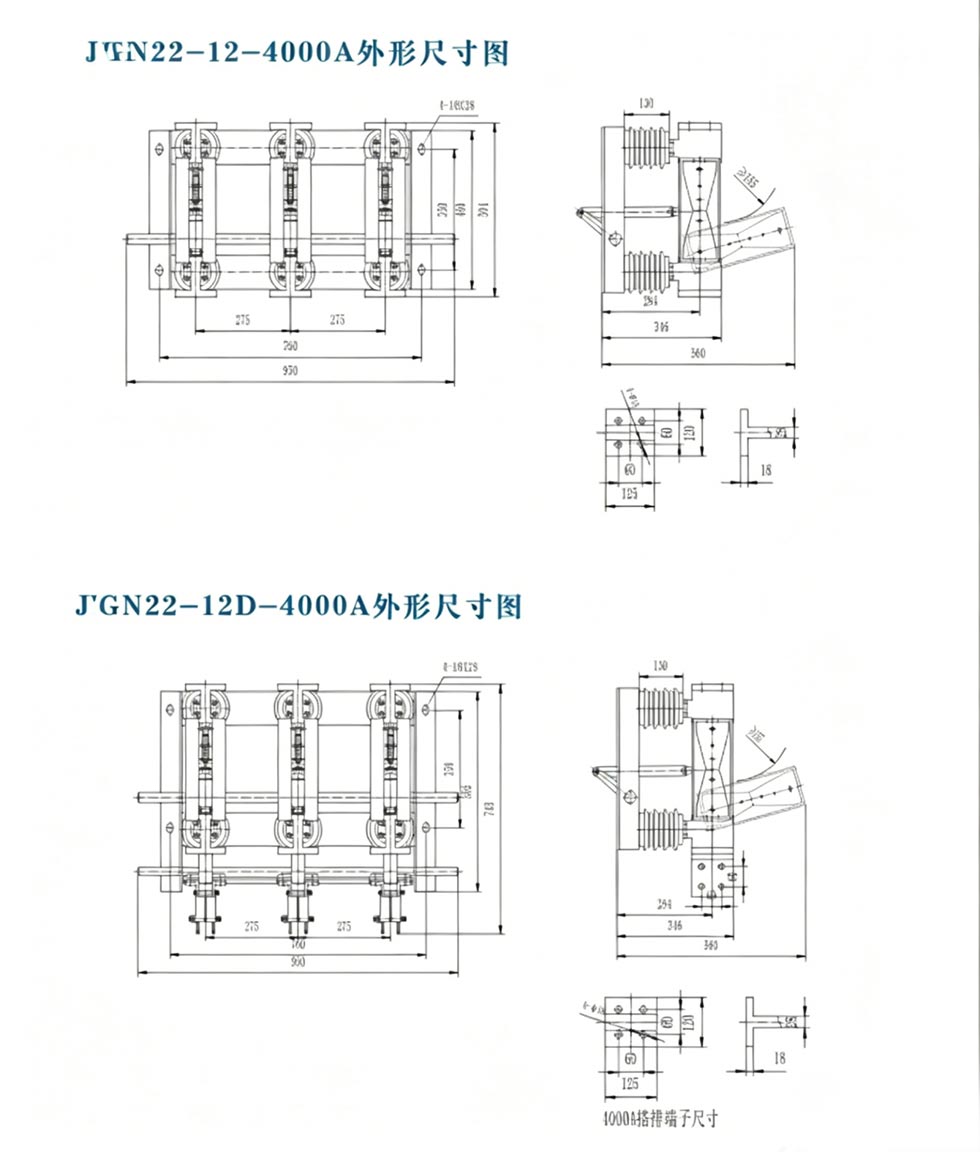

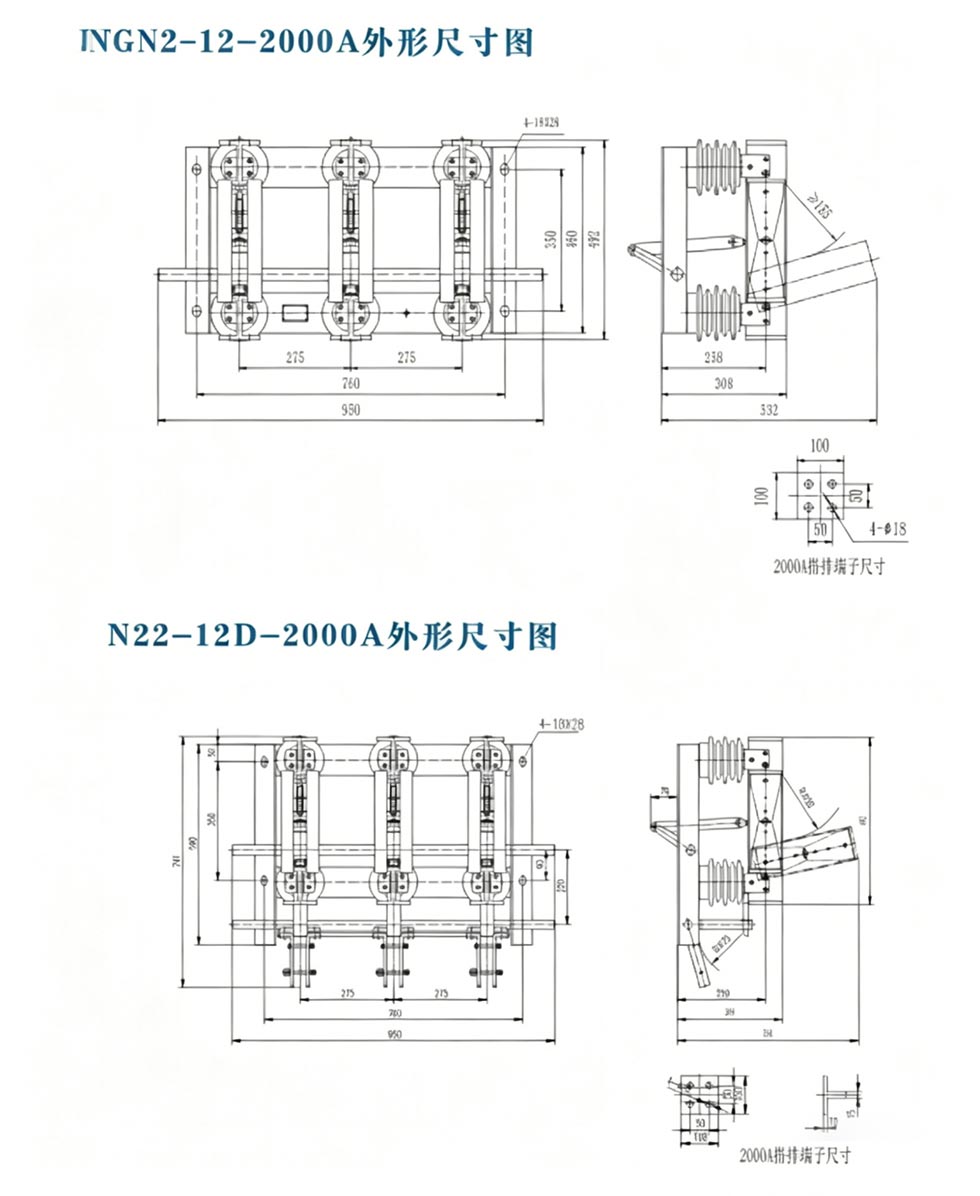

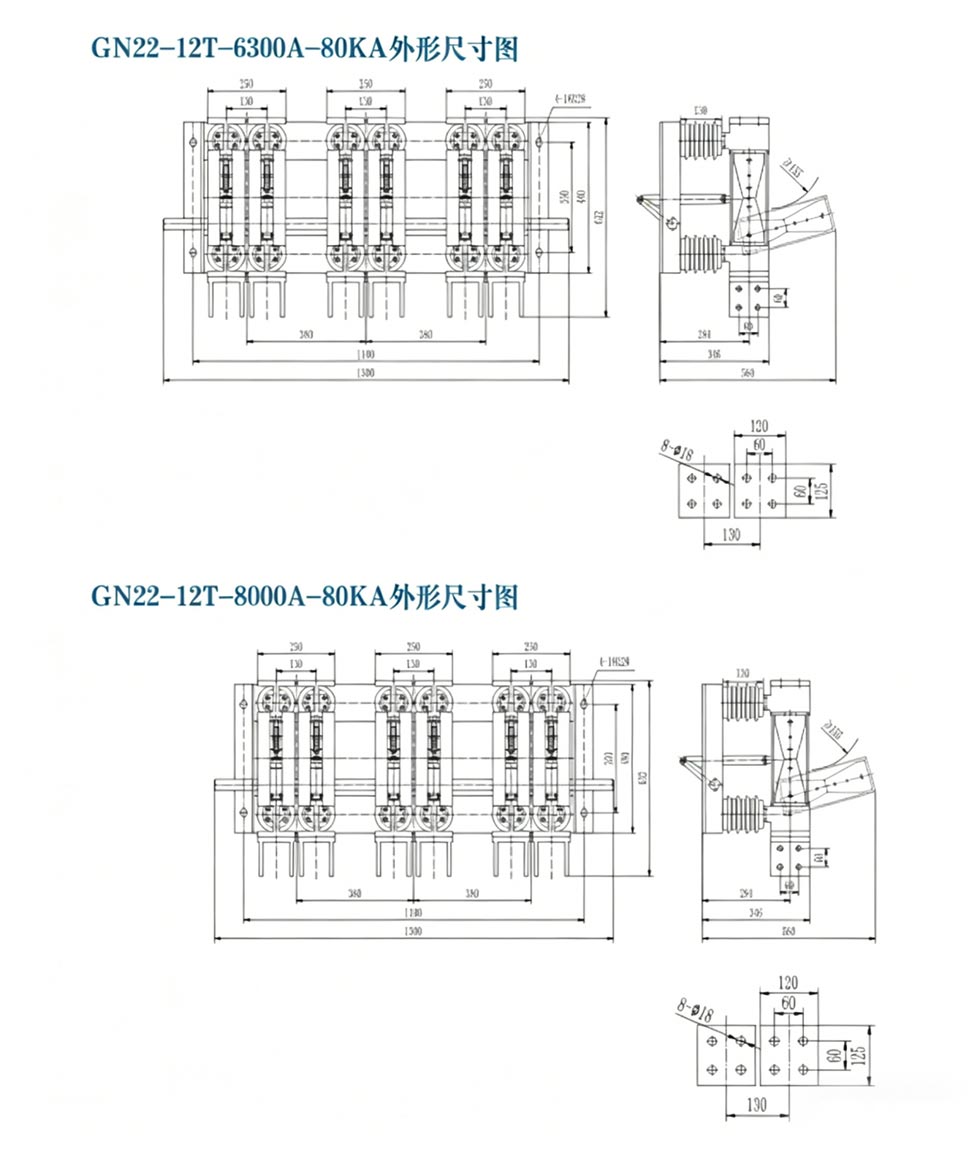

Спољна димензија

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Случај примене у стварном свету

Студија случаја: Велика електрана на угаљ у Шандонгу, Кина

Велика електрана на угаљ у провинцији Шандонг, Кина, са инсталираним капацитетом од 2×600 МВ, захтева високострујни прекидач за искључивање на излазу генератора како би се осигурало безбедно одржавање генераторских јединица и напајања система. Након детаљног истраживања и поређења, електрана је одабрала Усуне ГН серију 20кВ/8000А за затворене просторе високонапонски прекидач (са прекидачем за уземљење, тип отпоран на загађење). Као одређени произвођач, Усуне пружа прилагођено упутство за инсталацију и постпродајну услугу. Производ ради стабилно три године од његовог постављања 2023. године.

Током рада, прекидач је издржао тест јаке струје и грубог унутрашњег окружења (ниво загађења ИВ) без икаквих кварова као што су лош контакт или оштећење изолације. Ефикасно је испунио задатак изолације струје током одржавања агрегата, осигуравајући сигурност особља за одржавање и нормалан рад снаге биљка. Купац високо препознаје перформансе производа и професионалну услугу Усуне-а и потписао је а Уговор о дугорочној сарадњи са Усунеом, којим се она одређује као испоручилац растављача.

ФАК

П1: Која је основна функција изолационог прекидача за унутрашњу ваздушну изолацију серије Усуне ГН и може ли се користити за прекид струја оптерећења?

А1: Основна функција је да обезбеди поуздану изолацију напајања током одржавања електричне опреме и система. Стварањем јасног прекида у струјном колу, осигурава сигурност особља и опреме за одржавање. То Важно је нагласити да је овај производ уређај за изолацију струје, а не прекидач за растављање оптерећења. Не може користити за прекид струје оптерећења или струје кратког споја; може да ради само када је коло неоптерећено или након што је струја оптерећења прекинута другом склопном опремом.

П2: Може ли се прекидач за изолацију ваздуха у затвореном простору Усуне ГН прилагодити тако да испуни специфичне услове коришћења на лицу места?

А2: Да. Као професионални произвођач, Усуне поседује свеобухватне могућности истраживања и развоја и прилагођавања. За корисници са посебним условима коришћења (као што је надморска висина ≥2500м, посебни нивои загађења или посебна инсталација просторни захтеви), можемо се укључити у дубинску комуникацију како бисмо прилагодили дизајн производа и параметре на основу стварне услове на лицу места, пружајући прилагођена решења. Посебни услови коришћења одређују се кроз преговори између корисника и произвођача како би се осигурало да је производ погодан за рад на лицу места окружење и стварне потребе.
