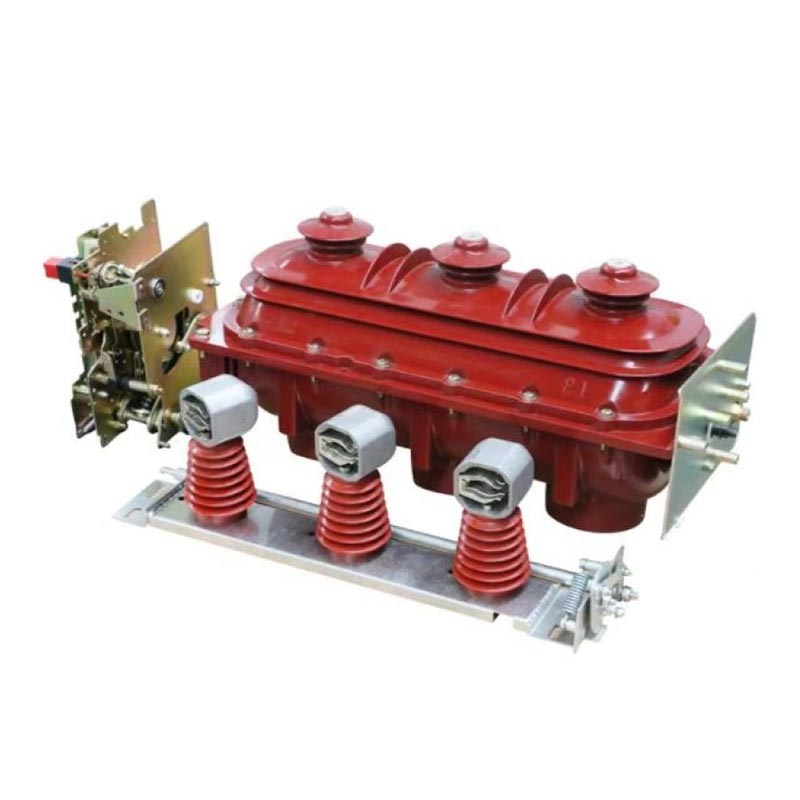

24кв 36кв прекидач за прекид оптерећења

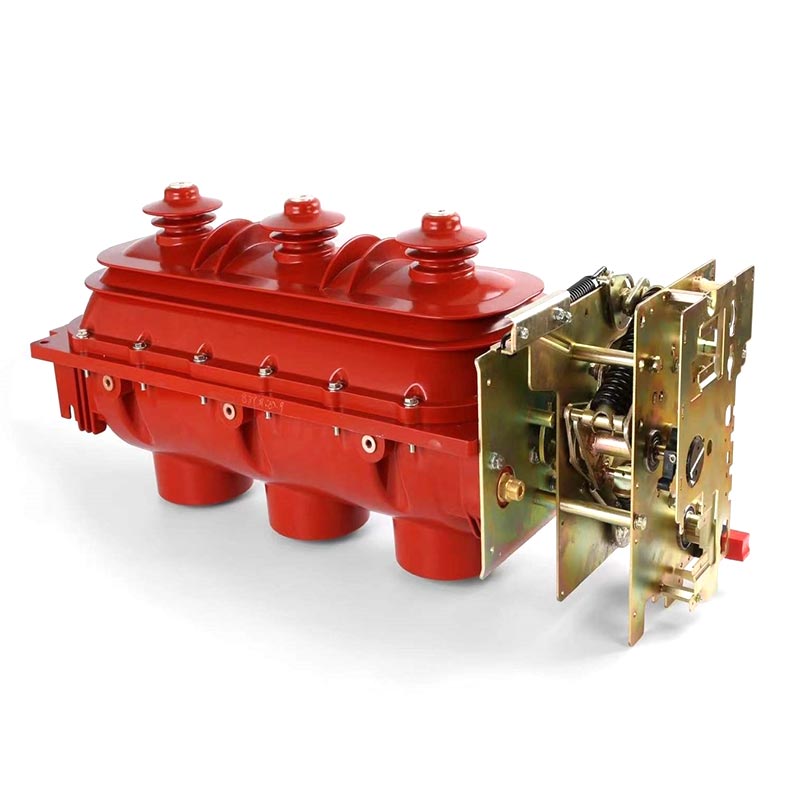

Усуне Индоор 24кВ 36кВ прекидач за прекид оптерећења ФЛН36-24кВ 36КВ серија је централна расклопна јединица средњег напона независно развијена и произведена од стране Зхејианг Усуне Елецтриц Цо., Лтд. Ова серија је посебно дизајнирана за унутрашње апликације, прилагодљив на 24кВ и 36кВ називне напоне, и погодан за трофазни АЦ 50Хз прстен мреже и дуални радијални системи напајања. Усуне, професионални добављач из Кине, интегрише напредне технологија и практично искуство у сваком производу, обезбеђујући да прекидачи могу стабилно да поднесу струју оптерећења и пребацивање струје преоптерећења, као и комутационе операције дугих неоптерећених водова, неоптерећених трансформатора, и кондензаторске банке.

Основна предност ове серије је њена флексибилност: када се користи са осигурачима који ограничавају струју, може заменити струјно коло разбијачи. Прекидач оптерећења управља пребацивањем различитих струја оптерећења, док осигурач који ограничава струју управља прекидање већих струја преоптерећења и кратког споја. Ово смањује трошкове опреме за дистрибуцију електричне енергије и побољшава сигурност и стабилност система напајања, стичући широко признање у индустрији.

Главне карактеристике производа

1. Напредни структурални дизајн

Усвајање дизајна ротационог контакта са двоструким прекидом, три положаја, радни положај прекидача (затворен, отворен, уземљен) је јасно дефинисан, ефикасно избегава погрешне операције и обезбеђује прецизно и поуздано пребацивање; тхе укупни дизајн трофазне инсталације нуди добру синхронизацију, мање делова и практично подешавање и инсталација, значајно смањујући потешкоће и време инсталације на лицу места.

2. Одличне перформансе изолације

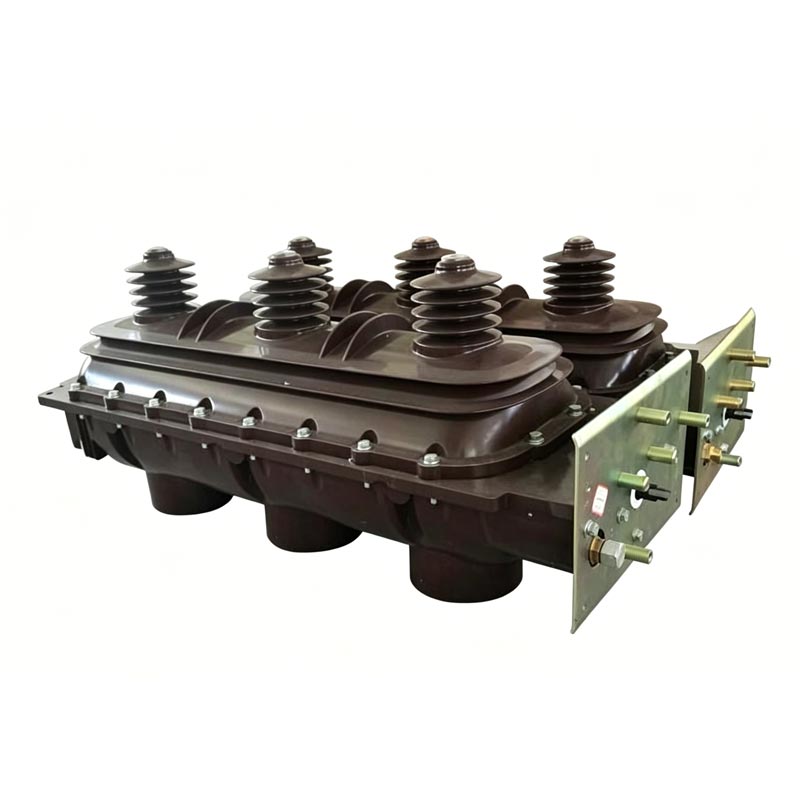

Прекидач је запечаћен горњим и доњим кућиштем од ливеног епоксида, изнутра пуњеним гасом СФ6 на 0,045–0,07 МПа. СФ6 гас поседује одличну изолацију и својства гашења лука, потпуно заптивајући главни круг и круг уземљења унутар кућишта, изолујући га од спољне влаге, прашине и других загађивача. Ово обезбеђује стабилне перформансе изолације чак иу тешким унутрашњим окружењима, спречавајући кварове изолације и гарантујући безбедан рад електроенергетског система.

3. Високе безбедносне перформансе

Безбедност је у основи Усунеовог дизајна производа. У случају унутрашњег лука, слаба задња структура кућиште ће аутоматски пукнути, а истовремено ће вентил за смањење притиска на врху ормарића отворене, избацујући гас под притиском изван кабинета, ефикасно спречавајући експлозију кабинета и штитећи безбедност оператера на лицу места и околне опреме. Овај дизајн је прошао више сигурносних тестова, усклађен је са међународним безбедносним стандардима, и пружа поуздану заштиту за операције дистрибуције електричне енергије.

4. Флексибилан и поуздан рад

Индоор 24кВ 36кВ прекидач за прекид оптерећења подржава и ручни и електрични режим рада, који се бира према стварни захтеви локације. Погодан је и поуздан за рад, са аеродинамичном механичком структуром и стабилне перформансе, прилагодљиве честим операцијама пребацивања. Усвајајући дизајн без одржавања, може се похвалити дугим радни век, са механичким веком трајања до 2000 циклуса, смањујући накнадне трошкове одржавања и оптерећење.

Тецхницал Параметерс

Услови коришћења

Да би се обезбедио стабилан и поуздан рад, Усуне Индоор 24кВ 36кВ прекидач за прекид оптерећења мора да се користи испод следећи услови (засновано на стварном искуству примене у Кини и широм света):

(а) Надморска висина: Не прелази 1000 метара;
(б) Температура околине: горња граница +40℃, доња граница -25℃;
(ц) Релативна влажност ваздуха: дневни просек ≤95%, месечни просек ≤90%;
(д) Нема значајних корозивних гасова, запаљивих гасова или загађења воденом паром у околном ваздуху;
(е) Нема честих или јаких вибрација.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Случај примене у стварном свету

Студија случаја: Пројекат дистрибуције електричне енергије у урбаним стамбеним зградама Хангџоу, Кина

Велика стамбена област у Хангџоуу, у Кини, имала је високе захтеве за енергетску ефикасност, безбедност и стабилност у његове унутрашње просторије за дистрибуцију електричне енергије. Пројектом је одабрано 20 затворених прекидача од 24кВ Усуне (ФЛН36-24кВ серија) за руковање пребацивањем оптерећења и заштиту за стамбени систем напајања. Као овлашћени добављач за овај пројекат, Усуне је обезбедио прилагођено упутство за инсталацију и постпродајну услугу. Фабрика ригорозно тестирали сваки производ пре испоруке како би се осигурала усклађеност са техничким захтевима пројекта. Од свог пуштање у рад 2023. године, прекидачи су радили стабилно без кварова или кварова на изолацији, ефективно обезбеђивање стабилног напајања електричном енергијом за преко 5.000 домаћинстава. Пројектни тим је високо похвалио перформансе производа и Усуне стручне службе.

ФАК

П1: Може ли се Усуне Индоор 24кВ 36кВ прекидач за прекид оптерећења користити сам за прекид струје кратког споја?

А1: Не. Прекидачи оптерећења се првенствено користе за пребацивање струја оптерећења и струја преоптерећења, као и за повезивање и искључивање неоптерећених дугих водова, неоптерећених трансформатора и кондензаторских батерија. Не могу самостално прекидне струје кратког споја. За руковање струјама кратког споја, прекидачи оптерећења се могу комбиновати са струјни осигурачи. Осигурачи који ограничавају струју подносе прекид већег преоптерећења и кратког споја струје, а ова комбинација може заменити прекидаче, пружајући свеобухватну заштиту за напајање система. Овај дизајн, оптимизован од стране Усуне на основу година професионалног искуства, балансира трошкове и безбедност.

П2: Шта треба учинити ако је притисак гаса СФ6 прекидача оптерећења пренизак?

А2: Гас СФ6 у затвореним прекидачима оптерећења 24кВ и 36кВ Усуне затворен је у кућишту од ливеног епоксида. Стандард притисак је 0,045–0,07 МПа. Низак притисак ће утицати на изолацију прекидача и перформансе гашења лука. Корисници прво треба да провери да ли има цурења гаса. Ако се открије цурење, одмах контактирајте сервисни тим Усуне. Као а професионални произвођач, Усуне пружа стручне услуге откривања цурења гаса и поправке. Након отклањања цурења, СФ6 гас треба да се допуни до стандардног притиска да би се осигурало да прекидач ради нормално. Препоручује се да редовно проверава притисак гаса током свакодневне употребе.
