Рму прекидач за прекид оптерећења

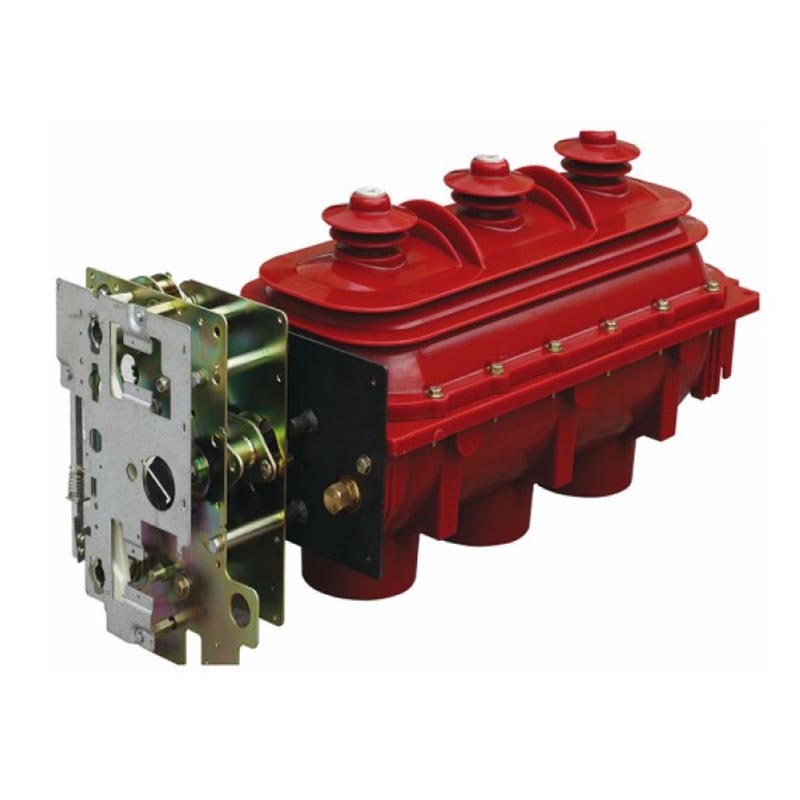

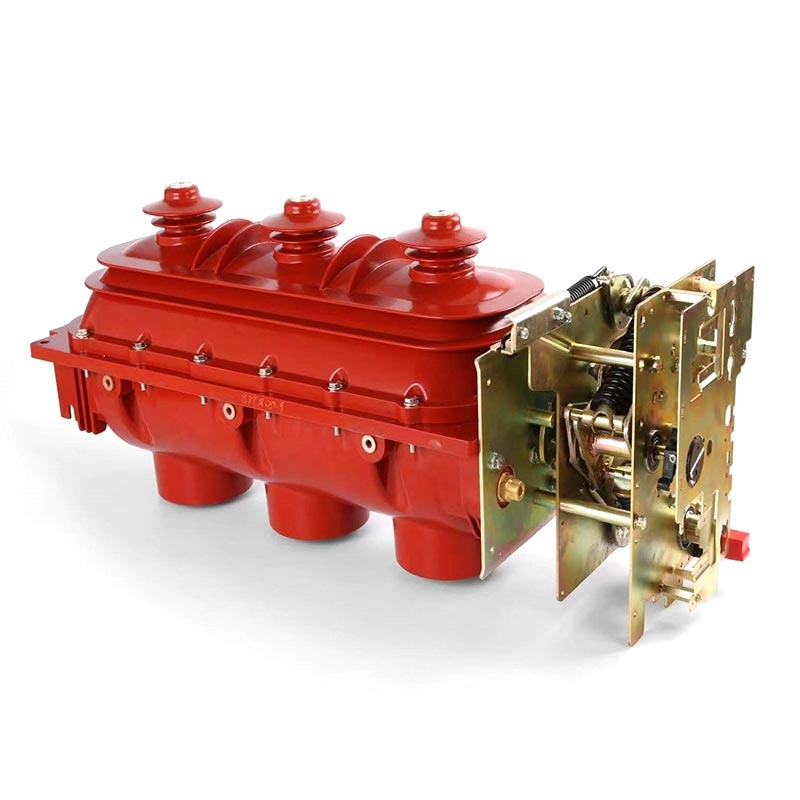

Прекидач за прекид оптерећења Усуне РМУ углавном укључује три типа независно развијених производа: унутрашњи АЦ високонапонски СФ6 прекидачи за оптерећење, комбиновани уређаји прекидач оптерећења и осигурачи и прекидачи оптерећења монтирани на кабловској глави, покрива моделе ФЛН36-12Д (прекидач оптерећења) и ФЛРН36-12Д (комбиновани уређај за прекидач оптерећења и осигурач). Ови производи могу задовољити потребе различитих сценарија дистрибуције електричне енергије, а посебно су погодни за комплекс оперативних захтева кинеског електроенергетског система. Као основни производ Зхејианг Усуне Елецтриц Цо., Лтд., ово прекидач се производи у модерној фабрици компаније, подвргнут ригорозном тестирању квалитета током целог процеса да обезбеди стабилан и поуздан рад.

Цоре Адвантагес

1. Усуне је већ дуги низ година дубоко укључен у истраживање и развој и производњу високонапонске електричне опреме, акумулирајући богато искуство у примени на терену. РМУ прекидач оптерећења се широко користи у хиљадама пројектује како на домаћем тако и на међународном нивоу, потврђујући његову прилагодљивост и поузданост у различитим окружењима.

2. РМУ прекидач за прекид оптерећења је независно развио Усунеов професионални тим за истраживање и развој, апсорбујући напредне страним технологијама и оптимизовањем његовог дизајна тако да одговара стварним карактеристикама кинеског електроенергетског система. Његово Принцип гашења лука, конструкцијски дизајн и радни механизам одражавају дубоку професионалну стручност у област високонапонских разводних апарата.

3. Производ је прошао комплетан скуп типских тестова, а његове перформансе су у потпуности у складу са ГБ 3804, ГБ 16926, ИЕЦ 60265 и ИЕЦ 60420 стандардима, демонстрирајући његову техничку моћ и усклађеност.

4. Користећи посебну динамичку и статичку заптивну структуру, има одличне перформансе заптивања и опремљен је са визуелним манометром за праћење у реалном времену. Поуздане механичке блокаде обезбеђују радну сигурност. Ас професионални произвођач, Усуне пружа свеобухватну постпродајну услугу, додатно повећавајући поверење купаца.

Структурне карактеристике

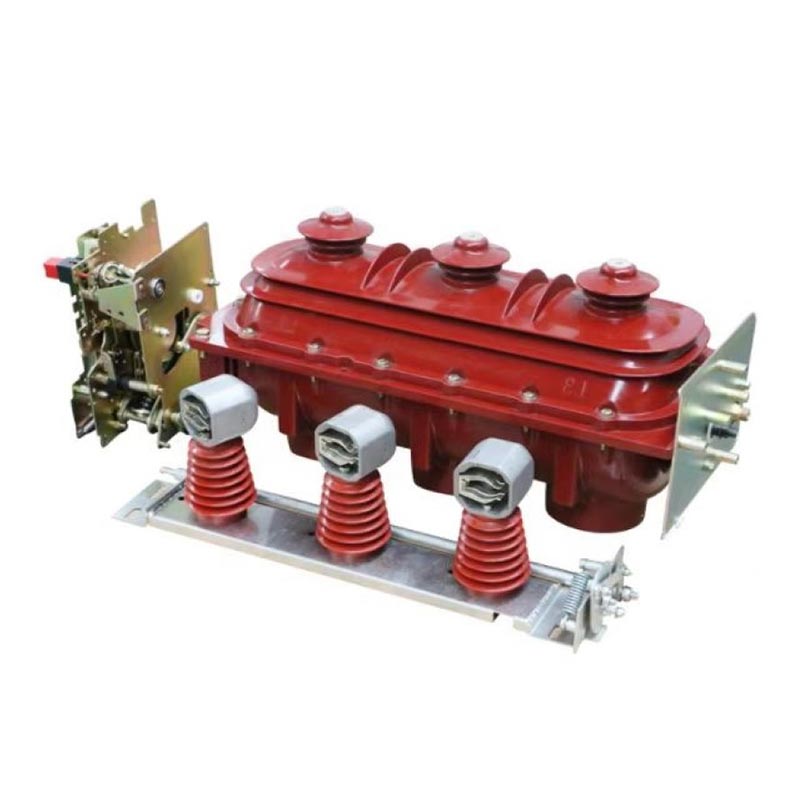

1. Прекидач оптерећења и комбиновани електрични уређаји састоје се од јединственог изолованог кућишта, тела прекидача, опруге радни механизам, држач осигурача и систем за активирање осигурача. Прекидачи оптерећења монтирани на кабловској глави опремљени су а наменско изоловано кућиште и универзални механизам за управљање опругом.

2. Горње и доње кућиште су изливене епоксидном смолом да формирају запечаћену унутрашњу шупљину испуњену гасом. Ротација од заједнички покретни контакт постиже три положаја: "затварање", "отварање" и "уземљење", осигуравајући флексибилност и поуздано пребацивање.

3. Предњи део кутије механизма је опремљен СФ6 манометром и индикатором положаја. Положај индикатор је директно повезан са погонском осовином са покретним контактом, обезбеђујући тачну и поуздану индикацију.

4. Отвор за смањење притиска налази се на задњој страни кућишта. У случају унутрашњег надпритиска услед квара, гас се испушта уназад, спречавајући избацивање унапред и обезбеђујући безбедност особља.

5. Обезбеђене су поуздане механичке блокаде између прекидача оптерећења и прекидача за уземљење, као и између прекидач за уземљење и предња врата (подударање панела) да бисте избегли ризик од погрешног рада.

6. Прекидачи оптерећења монтирани на кабловским терминалима опремљени су предњим кабловским конекторима против додира, који подржавају висок напон кабловске везе и на улазним и на излазним крајевима, и посебно су дизајнирани за кабловске гране/спојнице кутије.

Принцип гашења лука

РМУ прекидач за прекид оптерећења користи гас СФ6 као медиј за гашење лука, показујући одлично гашење лука перформансе. Када прекидач прекине струју, покретни и стационарни контакти се раздвајају, стварајући лук. Вођен сталним магнетним пољем, лук се брзо ротира око контаката, постижући брзу деионизацију и хлађење, гашење на тренутној тачки нулте тачке; након разбијања, двоструки брејк јаз са високим нивоом формира се изолациона изолација, што резултира јаким прекидним капацитетом, минималним хабањем контакта и дуготрајном електричном енергијом живот.

Оперативни механизам

1. Механизам за ручни рад са опругом типа ИИ

Користи се за пребацивање, затварање, отварање и уземљење прекидача оптерећења. Горњи радни отвор управља прекидач за уземљење, а доњи радни отвор контролише прекидач оптерећења; након затварања, излет пролеће синхроно складишти енергију, а путовање се може отпустити само преко ручног дугмета или сигнала осигурача.

2. Механизам рада са електричном опругом типа ИИ

На основу ручног механизма, овај дизајн додаје уређај за складиштење енергије мотора и калем за окидање. Ручни и електрични рад су независни и не ометају једни друге. Подржава даљинско управљање и рад напон укључује АЦ220В, ДЦ220В, ДЦ110В и ДЦ48В.

Услови рада

1. Нормални услови рада

- Температура околине: −25 °Ц ~ +40 °Ц
- Надморска висина: Не прелази 2000м
- Влажност: Просечна дневна релативна влажност ваздуха ≤95%; просечна месечна релативна влажност ваздуха ≤90%; дневна просечна водена пара притисак ≤2,2кПа; месечни средњи притисак водене паре ≤1,8кПа
- Амбијентални ваздух без значајног загађења прашине, дима, корозивних/запаљивих гасова, пара и сланог спреја
- Спољне вибрације и сеизмичке сметње су занемарљиве
- амплитуда електромагнетне сметње изазване секундарним колом ≤1,6кВ

2. Посебни услови рада

Према ГБ/Т 11022-1999 "Заједнички технички захтеви за стандарде високонапонских разводних уређаја и управљачких уређаја", прекидач треба да ради у нормалним условима; ако стварни услови рада одступају од нормалног опсега (као што су надморска висина преко 2000м, превисока температура, висока влажност и лака кондензација, итд.), корисник треба да се постигне договор са произвођачем.

Главни технички параметри

Технички параметри осигурача

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Стварни случајеви примене

Случај 1: Пројекат дистрибуције електричне енергије у стамбеној заједници у Хангџоуу, Кина Велика стамбена заједница у Хангџоу, са високим захтевима за стабилност и сигурност напајања, изабрао је Усуне ФЛРН36-12Д прекид оптерећења комбиновани уређај прекидач-осигурач као његова основна опрема за дистрибуцију енергије након поређења. Инсталиран у комуналне трафостанице, задужена је за пребацивање и заштиту далековода за 8 стамбених зграде (1200 домаћинстава). Од пуштања у рад 2024. године, опрема је стабилно радила више од 12 месеци без икаквих ометања или нестанка струје. Његов поуздан дизајн међусобног закључавања и перформансе гашења лука СФ6 ефикасно спречавају нестанке струје узроковане струјама квара, обезбеђујући нормалан живот становника. Као добављач за овог пројекта, Усуне је обезбедио упутства за инсталацију на лицу места и услуге редовног одржавања, заслужујући високе похвале од управљања имовином заједнице и становника.

ФАК

П1: Које стандарде испуњава Усуне РМУ прекидач за прекид оптерећења и како је загарантован његов поуздан рад?

А1: Производ је прошао комплетан скуп типских тестова и његове перформансе су у потпуности у складу са ГБ 3804 "3кВ～63кВ АЦ Прекидач високог напона“, ГБ 16926 „Комбиновани уређај за прекидање високог напона и осигурача“, и ИЕЦ 60265 и стандарда ИЕЦ 60420. Штавише, производ је независно развијен од стране Усуне, уз строгу контролу квалитета кроз цео процес од набавке сировина до фабричке производње и испитивања. Његова јединствена динамика и статичка заптивна структура, праћење притиска у реалном времену и поуздана механичка блокада обезбеђују дуготрајност стабилан рад.

П2: Може ли се прекидач за прекид оптерећења Усуне РМУ користити у посебним окружењима као што су велика надморска висина и висока влажност?

А2: Производ је дизајниран да буде компатибилан са нормалним радним условима (висина ≤ 2000м, температура -25 °Ц ~ +40 °Ц итд.). Ако стварни радни услови одступају од нормалног опсега (нпр. висина већа од 2000м, превисока температура, висока влажност и кондензација), корисници треба да се консултују са произвођачем (Зхејианг Усуне Елецтриц Цо., Лтд.) унапред. Усунеов професионални тим за истраживање и развој може да обезбеди прилагођена решења заснована на специфичним окружења како би се осигурао стабилан рад производа.
