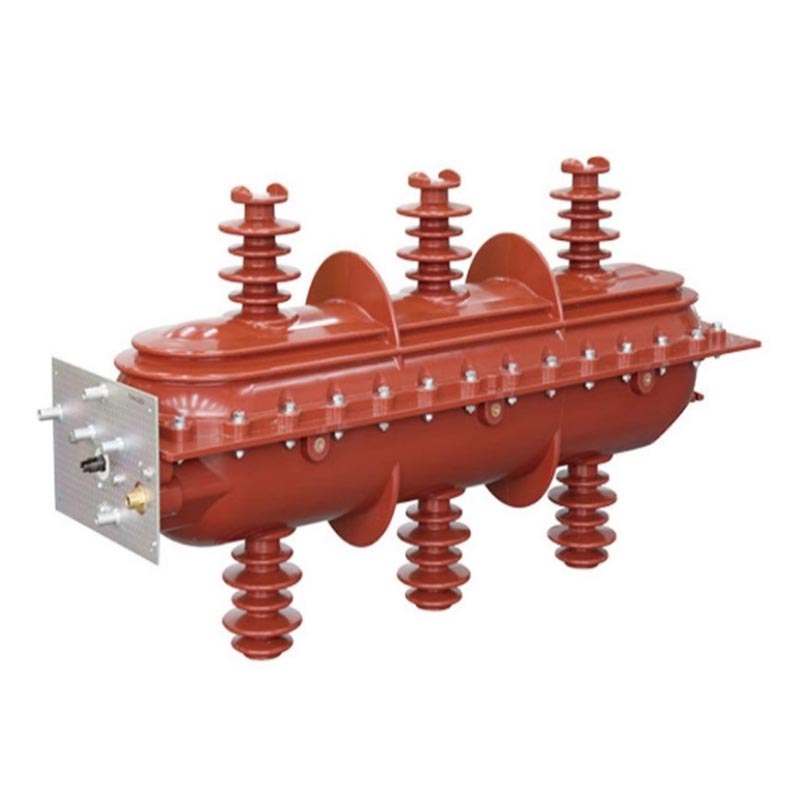

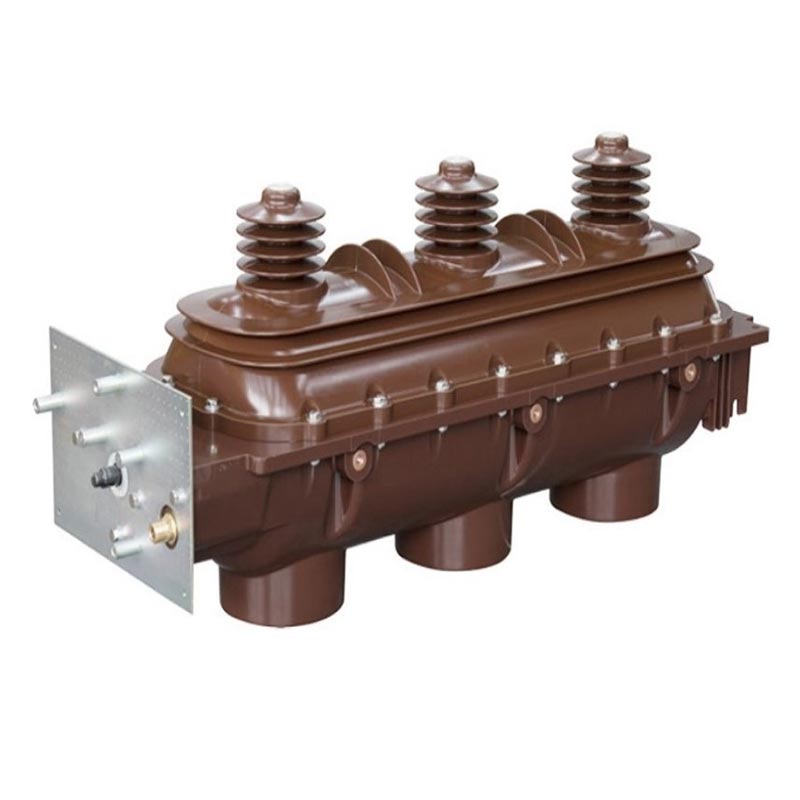

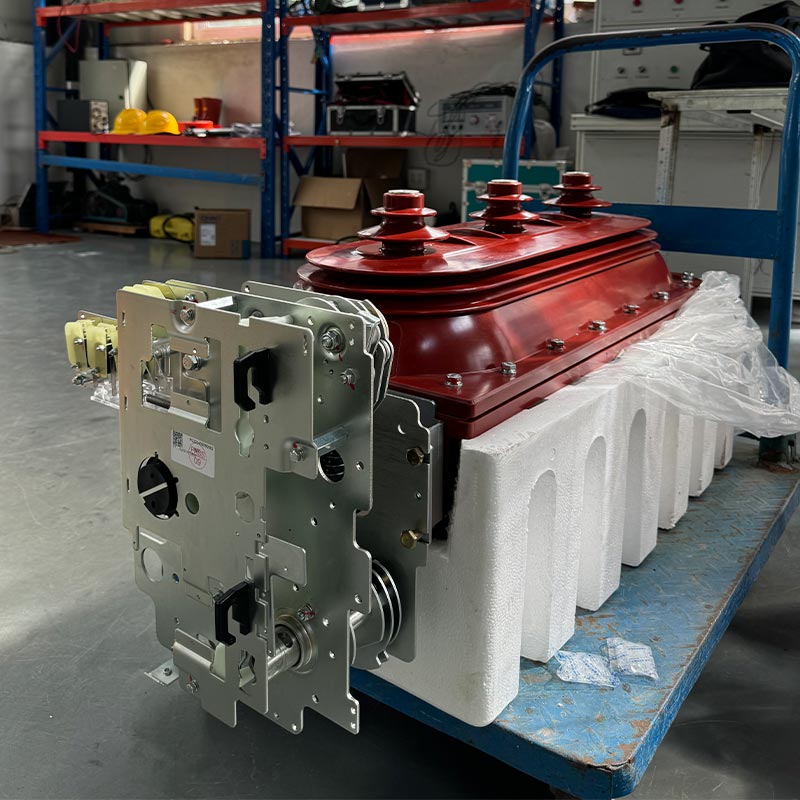

Унутрашњи Сф6 прекидач оптерећења

Усуне Индоор Сф6 Лоад Свитцх је нова генерација високонапонских склопних уређаја посебно дизајнираних за унутрашње сценарије дистрибуције енергије. Развијен од стране Усунеовог професионалног тима за истраживање и развој, прошао је свеобухватан тип тестирање и његове перформансе су у складу са стандардима ГБ3804, ГБ16926, ИЕЦ60265 и ИЕЦ60420.

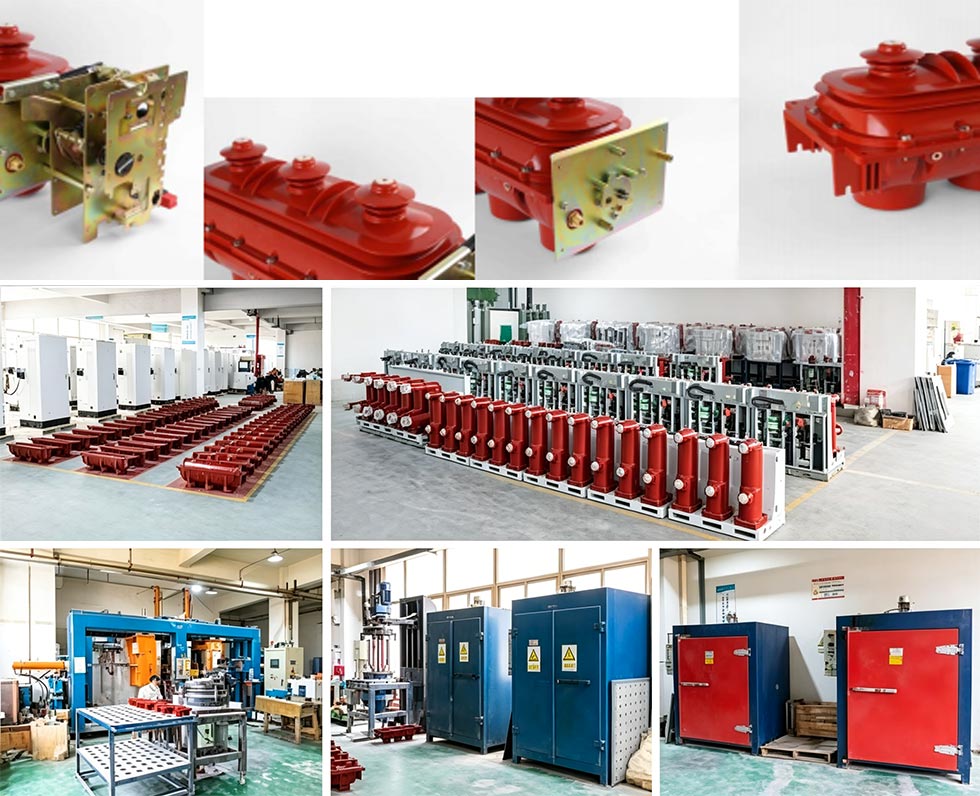

Као професионални произвођач високонапонске електричне опреме, Усуне има стандардизоване производне погоне у Кина, опремљена напредном производном опремом и строгим процесима контроле квалитета како би се осигурало да сваки производ испуњава стандарде. Производи користе СФ6 гас као изолацију и медијум за гашење лука, нудећи предности као што су као висока чврстоћа изолације, ефикасно гашење лука, компактна структура и дуг радни век, ефикасно решавање болних тачака лоше стабилности и високих трошкова одржавања традиционалних прекидача оптерећења.

Основни технички параметри

1. Применљиви системи: трофазни АЦ 10кВ, 12кВ, 24кВ, 36кВ, 50/60Хз
2. Медијум за гашење лука: СФ6 гас (инертан, нетоксичан, висока електронегативност, милисекундни ниво високе ефикасности гашење лука)
3. Оперативни механизам: Механизам са опругом (стандардно ручно складиштење енергије, опционо електрично отварање и затварање за даљинско управљање)
4. Радни статус: Комора за гашење лука у три положаја: "Затворено-Отворено-Тло"
5. Перформансе заптивања: Наменски динамички и статички дизајн заптивања, опремљен манометром за реално време праћење

Обим примене

Унутрашњи СФ6 прекидачи оптерећења се широко користе у сценаријима дистрибуције енергије у затвореном простору као што су индустријска и рударска предузећа, високе зграде, урбана стамбена насеља, трафостанице, велики тржни центри, аеродроми, метро и болнице за пребацивање струја оптерећења, контролна и заштитна кола и дистрибутивне трансформаторе; када опремљени додирним предњим конектором кабла на излазу, посебно су погодни за гранање каблова (прикључне) кутије.

Главни технички параметри

Структурне карактеристике и безбедносне предности

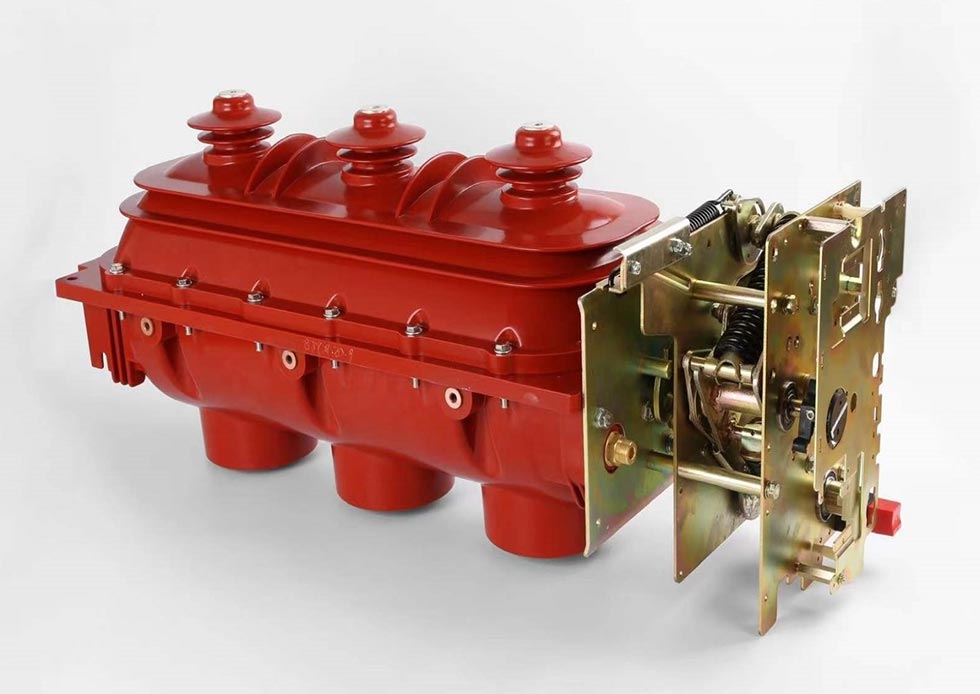

1. Супериорна изолација и структура за гашење лука

Горња и доња шкољка су убризгане епоксидном смолом, формирајући запечаћену унутрашњу шупљину испуњену гасом која ефикасно изолује спољашње окружење. Комора за гашење лука у три положаја завршава се затварањем, операције отварања и уземљења корак по корак кроз ротацију заједничког покретног контакта, осигуравајући јасно статус и поуздан рад. СФ6 гас има високу диелектричну чврстоћу и одличне перформансе гашења лука, брзо гашење лука насталог током пребацивања.

2. Поуздано заптивање и праћење притиска

Индоор СФ6 Лоад Свитцх користи наменски динамички и статички дизајн заптивања, пружајући одлично заптивање перформансе и спречавање цурења СФ6 гаса. Манометар је видљиво лоциран на кутији механизма за праћење притисак гаса у реалном времену, олакшавајући правовремено откривање потенцијалних опасности од стране оператера.

3. Свеобухватне сигурносне блокаде

Поуздане механичке блокаде су уграђене између прекидача оптерећења и прекидача за уземљење, као и између прекидач за уземљење и предња врата (за дистрибуцију електричне енергије типа ормана), спречавајући неправилан рад и обезбеђујући безбедност особља и опреме. Заштитни поклопац за изједначавање је опремљен на крају излаза ради побољшања перформансе изолације.

4. Флексибилан рад и дизајн који штеди простор

Стандардна конфигурација укључује ручни радни механизам са опругом; опционо електрично отварање и затварање омогућава даљинско управљање. Његова компактна структура и мали отисак чине га погодним за високе зграде, мале трафостанице и друге апликације са ограниченим инсталационим простором.

Услови коришћења

1. Нормални услови рада

- Температура околине: -25℃～+40℃
- Надморска висина: Не прелази 2000м
- Влажност: Дневна просечна релативна влажност <95%, месечна просечна <90%; дневни средњи притисак паре ≤2,2кПа, месечни просек ≤1,8кПа

2. Посебни услови рада

Према ГБ/Т11022-1999 стандарду, унутрашњи Сф6 прекидач оптерећења мора да ради у нормалним условима. Ако је нису испуњени услови рада (нпр. висина изнад 2000м, превисока температура и влажност итд.), молимо унапред се консултујте са произвођачем како бисте осигурали нормалан рад производа.

Случај примене у стварном свету

Студија случаја: Пројекат дистрибуције електричне енергије у градским метроима у Кини

Кључна линија метроа захтева поуздане прекидаче високог напона у затвореном простору за систем дистрибуције електричне енергије, захтевају висок ниво безбедности, стабилности и компактности опреме. Овај пројекат је изабрао Усуне ФЛН36-12Д модел, чија је компактна структура погодна за ограничен простор метроа. Његово поуздано заптивање и перформансе гашења лука осигуравају стабилан рад у влажном подземном окружењу. Од његовог пуштања у рад 2024. године, доживео је нула неуспеха и добио је високе похвале од власника пројекта.

ФАК

П1: Шта да радим ако мерач притиска гаса СФ6 на прекидачу показује ненормално очитавање?

А1: Одмах престаните да користите прекидач да бисте избегли оштећење опреме или безбедносне незгоде. Прво проверите да ли има цурења гаса. Ако нема цурења, сачекајте да се температура опорави и посматрајте да ли се притисак враћа у нормалу. Ако постоји ако цури или се притисак не може вратити, одмах контактирајте сервисну службу Усуне. Тхе произвођач ће послати професионалне техничаре да реше проблем.

П2: Може ли се Усуне Индоор СФ6 прекидач за оптерећење користити у окружењима изнад 2000 м надморске висине?

А2: Нормална радна висина не прелази 2000м. Веће надморске висине ће утицати на перформансе изолације. Ако се користи у окружења на великим висинама, унапред консултујте Усуне. Као професионални добављач, можемо да обезбедимо прилагођено решења и прилагодити дизајн изолације како би се обезбедио стабилан рад.

П3: Колико често производ захтева одржавање и које су основне ставке одржавања?

А3: У нормалним условима, свеобухватно одржавање се препоручује сваке 1-2 године. Основне ставке укључују: (1) Провера притиска гаса СФ6 и заптивања; (2) Провера поузданости механичких блокада; (3) Чишћење прекидача и површине кутија механизама; (4) Провера тачности индикатора положаја; (5) Провера погонског механизма и додавање мазива по потреби. За детаље погледајте упутство за производ или контактирајте постпродајну службу. Усуне такође пружа професионалну обуку за одржавање.

Посвећеност бренду и постпродајна услуга

Као професионални произвођач и добављач високонапонске електричне опреме, Усуне има стандардизовану производњу постројења у Кини. Придржавајући се принципа „Квалитет на првом месту, безбедност на првом месту“, сви производи су подвргнути ригорозном квалитету инспекцију пре напуштања фабрике, испуњавање релевантних стандарда сертификације како би се осигурао ауторитет производа и поузданост.

Пружамо свеобухватне услуге након продаје укључујући упутства за инсталацију, пуштање у рад, одржавање и техничка обука. Наш постпродајни тим се састоји од искусних професионалних техничара који брзо реагују потребе и пружају ефикасна решења. Увек подржавамо основни концепт „Све за безбедно коришћење електрична енергија“ и рад са корисницима на стварању безбедног и стабилног окружења за дистрибуцију електричне енергије.
