Произвођач напредних инструменталних трансформатора

Инструмент трансформаторису специјализовани прецизни уређаји за високонапонске системе напајања наизменичном струјом, који делују као „чулни нерви“ електричне мреже. Њихов основни принцип је да конвертују високонапонску, високострујну снагу мреже у стандардне нисконапонске, нискострујне сигнале препознатљиве по секундарној опреми. Ово обезбеђује тачне податке за мерење снаге, мерење енергије, надзор система и релејну заштиту и обезбеђује електричну изолацију између примарног високонапонског кола и секундарног нисконапонског контролног кола, штитећи опрему и безбедност особља за одржавање.

Усунеспецијализована је за истраживање и развој и производњу високонапонских инструментних трансформатора, нудећи прилагођене производе за апликације на великим висинама и отпорне на загађење. Њихови напонски нивои свеобухватно покривају главне услове високонапонске електричне мреже, укључујући 110кВ, 126кВ, 145кВ, 154кВ и 170кВ, прилагодљиве различитим сценаријима дистрибуције високог и ниског напона.

Класификација производа и основне перформансе

Усуне инструмент трансформатори се углавном деле у две категорије: струјни трансформатори (ЦТ) и трансформатори напона (ВТ). Ове две врсте производа имају јасно функционално позиционирање и комплементарне сценарије примене, свеобухватно задовољавајући оперативне потребе високонапонских енергетских система у свим условима рада.

1. Струјни трансформатор (ЦТ)

1.1 Дефиниција и основне функције

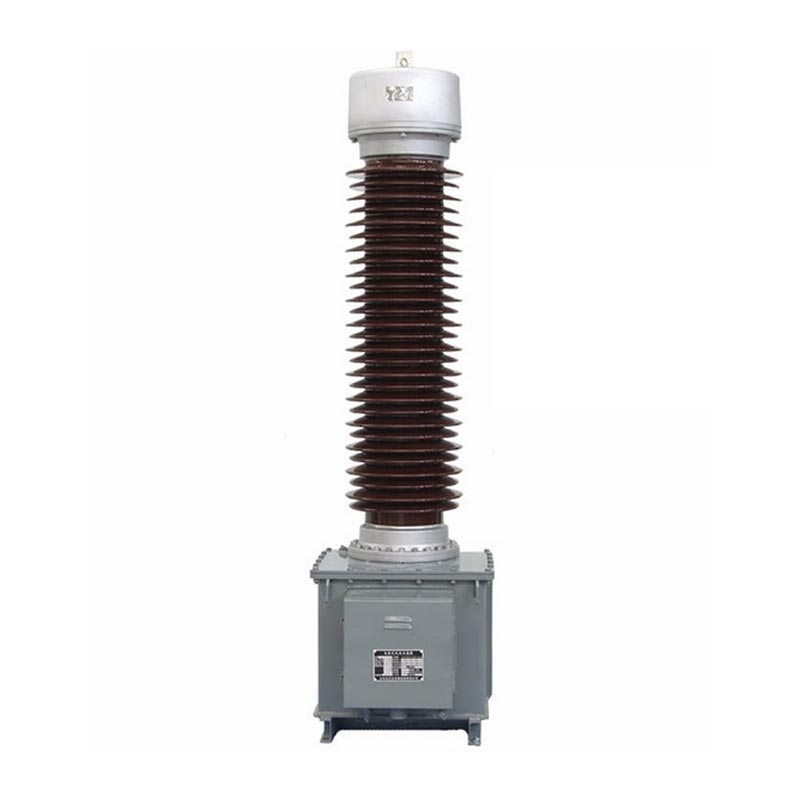

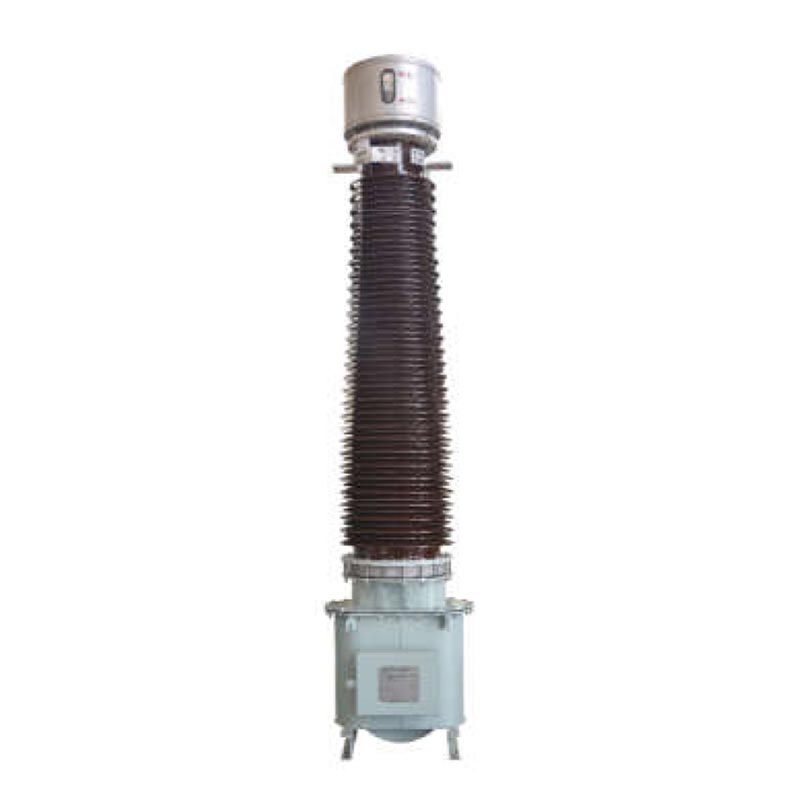

Струјни трансформатори могу смањити високе примарне струје у електричној мрежи како би их претворили у стандардне секундарне струје од 1А или 5А. Углавном се користе за детекцију струје, мерење енергије, заштиту од прекомерне струје и земљоспоја, прецизно хватање флуктуација струје електричне мреже и брзо покретање заштитних акција током кварова како би се осигурала сигурност електричне мреже.

1.2 Основне карактеристике производа

• Сигурносни стандарди: Отворена кола у секундарном колу су строго забрањена, ефикасно спречавајући оштећење опреме и сигурносне незгоде узроковане високонапонским преоптерећењима.
• Прецизност и стабилност: Висока тачност мерења и одличне перформансе прелазног одзива, погодне за прецизно мерење и поуздану заштиту у сложеним условима електричне мреже.
• Разноврсни асортиман производа: Покрива спољашње уроњене у уље, суве типове и СФ₆ гасом изоловане типове, погодне за унутрашње и спољашње конвенционалне и посебне сценарије дистрибуције електричне енергије.
• Зрео и поуздан: Главни струјни трансформатор изолован уљним папиром серије ЛБ6 је верификован кроз бројне инжењерске пројекте, показујући стабилне перформансе и широку примену.

2. Трансформатор напона (ВТ)

2.1 Дефиниција и основне функције

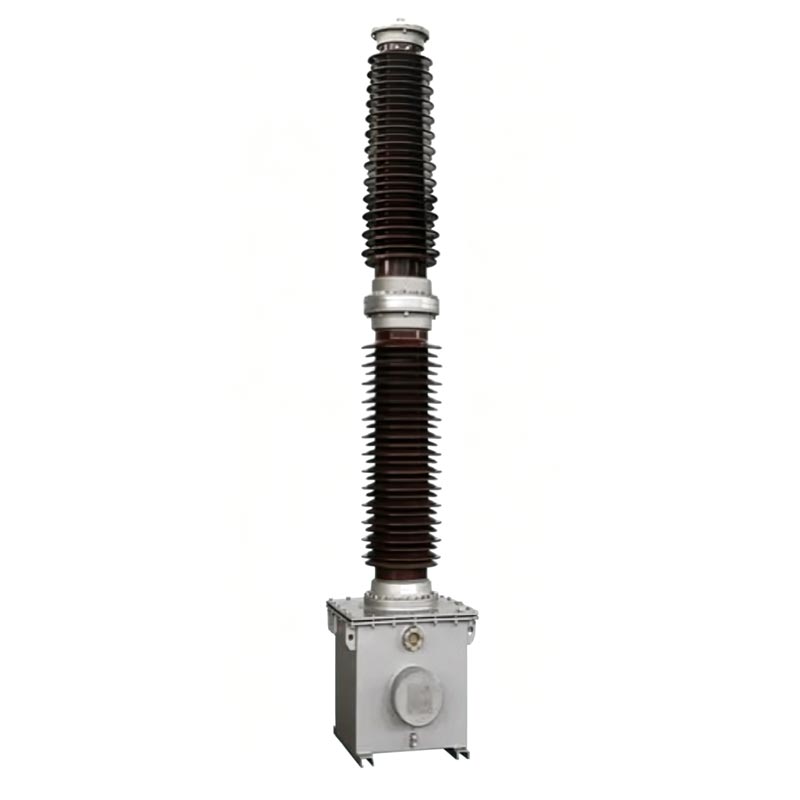

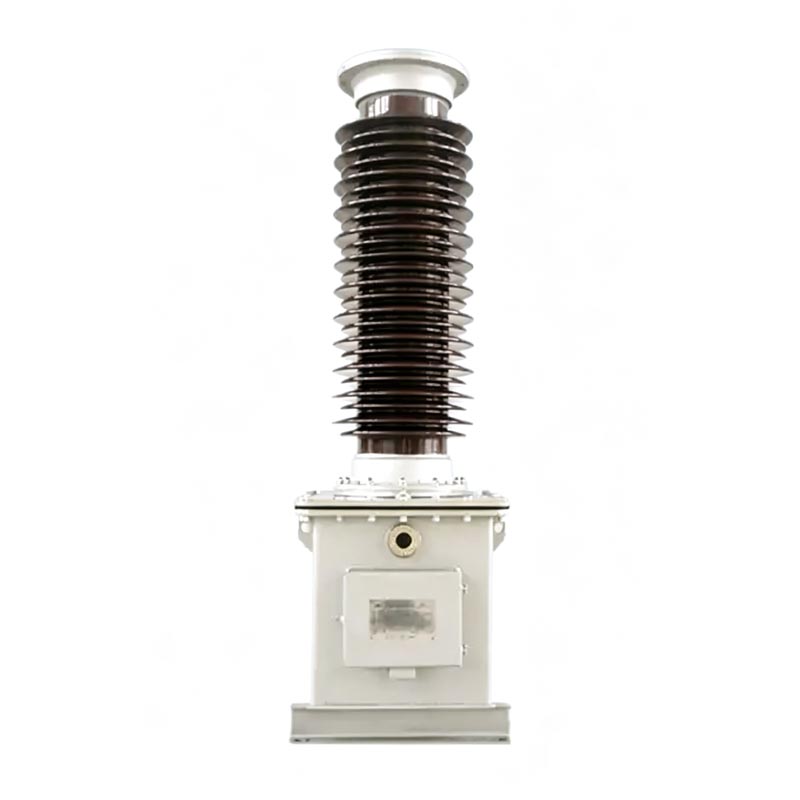

Напонски трансформатори претварају високонапонски мрежни напон у стандардни секундарни напон од 100В или 100/√3В, обезбеђујући прецизне сигнале напона за мерење напона мреже, мерење енергије, праћење напона и заштиту од квара, одржавајући стабилност напона у дистрибутивном систему.

2.2 Класификација и карактеристике производа

Усуне напонски трансформатори су подељени у два главна типа, погодни за различите напонске нивое и сценарије примене:

• Електромагнетни трансформатор напона (ЕВТ): Користи традиционалну структуру индуктора, једноставног дизајна и стабилног у раду, погодан за системе напајања средњег и ниског напона;
• Капацитивни напонски трансформатор (ЦВТ): Састоји се од капацитивног разделника напона и електромагнетне јединице, који се широко користи у спољним високонапонским мрежама од 35кВ~550кВ. Поред основних функција мерења и заштите, може се користити и као спојни кондензатор за комуникацију носиоца далековода. Водећи капацитивни напонски трансформатор серије ТИД ужива изузетно високо признање у индустрији.

2.3 Основне карактеристике производа

• Сигурносни стандарди: Кратки спојеви су строго забрањени на секундарној страни како би се осигурао стабилан излаз сигнала напона;
• Прецизно мерење: Стабилан однос напона и минимална фазна грешка обезбеђују тачно и поуздано мерење снаге и податке за праћење;
• Анти-резонантни дизајн: Опремљен наменским уређајем за сузбијање ферорезонанције како би се елиминисале грешке у резонанцији система и обезбедио дуготрајан стабилан рад опреме.

Услови и стандарди рада

1. Применљиви услови рада

Усуне Инструмент трансформатор је дизајниран за тешке спољашње и индустријске услове, са јаком прилагодљивошћу околини. Стандардни радни параметри су следећи:

• Називна фреквенција: 50Хз/60Хз, компатибилна са главним глобалним фреквенцијама електричне мреже;
• Температура околине: -40℃~+45℃, задовољавајући високе и ниске температуре и екстремне сезонске услове;
• Надморска висина инсталације: Стандардни модели су погодни за подручја од 1000м и ниже; доступни су прилагођени модели за велике висине;
• Способност против загађивања: Подржава прилагођавање за различите нивое загађења, погодно за сложена спољашња окружења као што су приобална подручја, индустријска прашина и корозивна окружења.

2. Стандарди извршења

Од дизајна и производње до тестирања, наши производи се стриктно придржавају међународних и националних ауторитативних стандарда, обезбеђујући поуздан и усклађен квалитет:

• Међународни стандарди: стандарди серије ИЕЦ 60044
• Национални стандарди: Стандарди серије ГБ/Т 20840

ФАК

П1: Које су основне безбедносне забране за струјне и напонске инструментне трансформаторе?

А1: Оба типа инструменталних трансформатора имају строге безбедносне радне процедуре. Отворена кола су строго забрањена на секундарном колу струјних трансформатора (ЦТ), у супротном ће се генерисати превисок напон, што ће узроковати прегоревање опреме и несреће струјног удара. Кратки спојеви су строго забрањени на секундарној страни напонских трансформатора (ВТ) како би се избегло преоптерећење опреме, прегревање и кварови на електричној мрежи. Свакодневно одржавање мора да се спроводи стриктно у складу са прописима.

П2: У којим сценаријима су прикладни капацитивни (ЦВТ) и електромагнетни (ЕВТ) напонски трансформатори?

А2: Електромагнетни напонски трансформатори (ЕВТ) су једноставне структуре, исплативи и стабилни у раду, погодни за конвенционалне средње и нисконапонске дистрибутивне системе; Капацитивни напонски трансформатори (ЦВТ) имају јачу отпорност на напон и отпорност на сметње, посебно дизајнирани за 35кВ~550кВ спољне високонапонске електричне мреже. Поред мерења и заштите, могу се користити и за комуникацију са носиоцима далековода, што их чини пожељном опремом за високонапонске трафостанице на отвореном.

П3: Да ли се инструментни трансформатори Усуне могу прилагодити условима на великим висинама и јако загађеним срединама?

А3: Да. Стандардни модели су погодни за висине од 1000м и мање. За сценарије на великим висинама, доступне су побољшане прилагођене верзије за велике висине. Штавише, производи са различитим нивоима загађења могу се прилагодити условима као што су обални слани спреј, индустријска прашина и хемијска корозија, обезбеђујући дугорочан стабилан и сигуран рад опреме у екстремним окружењима.
