110 кВ Пт напонски трансформатор

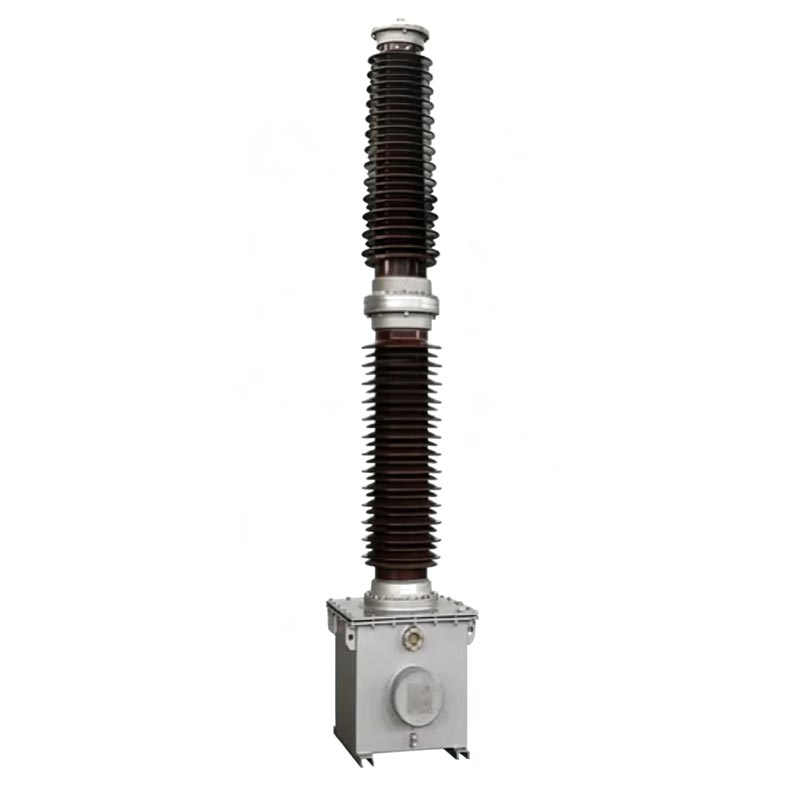

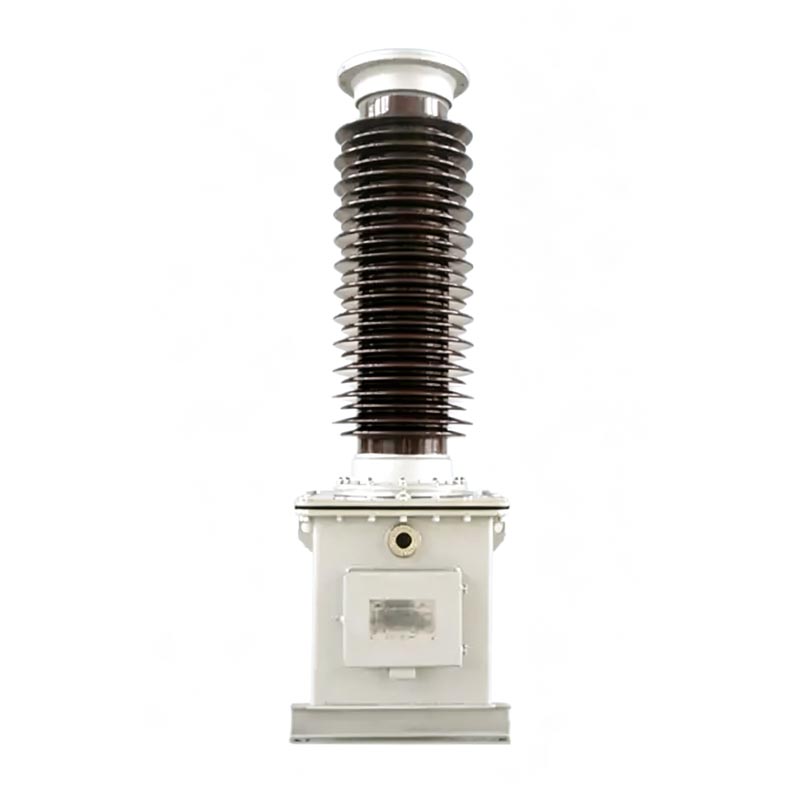

Усуне ТИД серија 110 кВ Пт напонски трансформатор је капацитивни напонски трансформатор високих перформанси посебно пројектована за 110кВ високонапонске електричне мреже. Производ усваја капацитивни принцип поделе напона и потпуно запечаћена структура потопљена у уље, избегавајући недостатке традиционалних трансформатора као што су велике величине и слаби против сметњи, и поседује одличну отпорност на загађење, толеранцију на ниске температуре и отпорност на ветар. Ово опрема интегрише функције мерења, заштите и комуникације са носиоцем и представља језгро подршке уређај за интелигентни рад и одржавање 110кВ система за пренос и трансформацију.

110 кВ Пт напонски трансформатор се стриктно придржава националних стандарда ГБ/Т20840.1-2010, ГБ/Т20840.5-2013 и ГБ/Т19749-2005. Његов дизајн, производња и процеси тестирања су стандардизовани, а сви параметри перформанси задовољавају спецификације превентивног испитивања енергетске опреме.

Кондензаторски трансформатор напона

ТИД-35 (66, 110/220)кВ-0,01 (0,02)

Општа упутства

Објашњење модела производа

- ТИД: Специјални код за капацитивне напонске трансформаторе
- 110/3: Називни фазни напон система са којим је компатибилан је 110кВ
- 0,02: Називна капацитивност капацитивног дјелитеља напона је 0,02 μФ
- Шифра карактеристике суфикса: Х - Врста против загађења; Г - Висински тип (погодан за висине изнад 2000м); Ф - Погодно за неутралне тачке неефикасно уземљене системе

Пример: ТИД110/3-0.02ФХ представља капацитивни напонски трансформатор погодан за 110кВ неутралну тачку неефикасно уземљене електричне мреже, са номиналним капацитетом од 0,02 μФ и високим степеном заштите од загађења.

Компоненте основне структуре

1. Капацитивни разделник напона

Састоји се од спојних кондензатора и кондензатора за поделу напона који су сложени заједно. Више комплета кондензатора елементи су повезани у серију унутар порцеланске чауре. Користи висококвалитетни танак филм и кондензаторски папир композитни диелектрик и вакуумски импрегниран висококвалитетним изолационим уљем. Опрема је потпуно затворена структура са уграђеним уређајем за компензацију уља за одржавање стабилног унутрашњег притиска, спречавање цурења уља, елиминише потребу за узорковањем на лицу места, ефикасно изолује спољашњу влагу и нечистоће и обезбеди стабилно перформансе изолације.

2. Електромагнетни уређај

110 кВ Пт напонски трансформатор је у потпуности затворен у челичном резервоару напуњеном уљем (који такође служи као база кондензатора), укључујући средњи трансформатор, компензациони реактор и реактор брзог засићења амортизер. Пре напуштања фабрике је унапред монтиран са нисконапонским разделним кондензатором. Електромагнетно јединица и уљни круг кондензаторског разделника су потпуно изоловани, обезбеђујући без сметњи и стабилан рад. Секундарне жице и терминали носећег таласа су централно лоцирани у разводној кутији на бочном зиду резервоара, јасно означени за лако ожичење и одржавање на лицу места.

Основне функције производа

1.Мерење енергије и надзор напона

Прецизно смањује излаз да би обезбедио стандардни нисконапонски сигнал, нудећи поуздану подршку података за напајање мерење електричне енергије у мрежи и праћење напона у реалном времену.

2. Заштита релеја електричне мреже

Опремљен релејном заштитом и опремом за аутоматску контролу, омогућава идентификацију кварова на електричној мрежи, верификација синхронизације и заштита линије, спречавање оштећења опреме и несрећа на електричној мрежи узрокованих аномалије напона.

3. Комуникација носиоца

Служи као наменски спојни кондензатор за комуникацију носиоца далековода, обезбеђујући стабилан сигнални канал за пренос података из електроенергетске мреже и даљински рад и одржавање.

Технички параметри и радно окружење

1. Основни технички параметри

- Компатибилни радни услови: 50/60Хз АЦ систем напајања
- Секундарни излазни напон: 100/√3В, 100В (стандардне спецификације)
- Тангента диелектричног губитка: ≤0,002
- Грешка кондензатора: Не прелази ±2% називне ознаке на плочици
- Отпор изолације: ≥500МΩ (мерено мегоомметром од 2500В)
- Могућност рада пренапона: Дуготрајан рад на 1,2 пута називном напону; краткорочни рад на 1.5 пута називног напона за 30 секунди; Тип Ф може да ради непрекидно 8 сати на 1,9 пута номиналном напону

2. Применљиви услови животне средине

- Радна температура: -40℃~+45℃ (прилагодљиво за посебне услове)
- Максимална отпорност на брзину ветра: 150 км/х
- Применљива надморска висина: ≤2000м (модели за велике висине доступни су на захтев)
- Максимална дебљина залеђивања: 10 мм
- Оцена против загађења: стандардна класа Д (пузна стаза ≥ 43,3 мм/кВ), опциона класа Е (пузна стаза ≥ 53,7 мм/кВ)

Инжењерски случај примене

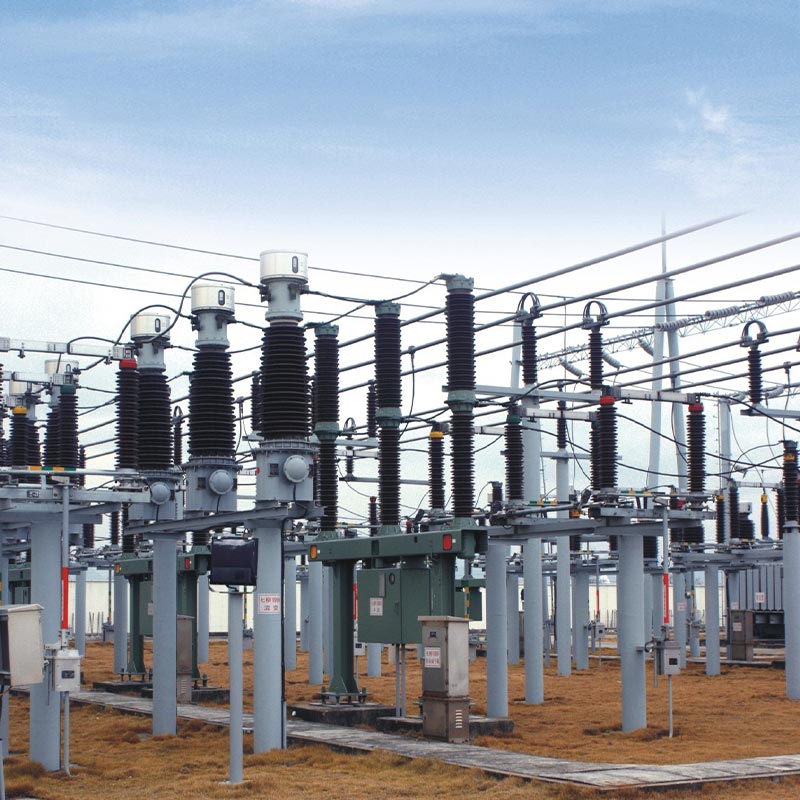

Усуне ТИД110/3-0.02ФХ 110 кВ Пт напонски трансформатор против загађења успешно је примењен на отвореном пројекат реновирања регионалне трафостанице од 110 кВ у провинцији Џеђијанг. Ова трафостаница опслужује околину индустријских паркова и стамбених зона, који захтевају изузетно високу стабилност напајања и поузданост опреме. Смештен у приобалном подручју са високом влажношћу, великом количином соли и великим загађењем, и са честим морским поветарцем, пројекат захтева строге перформансе против загађења, антикорозије и старења од високог напона опреме.

Опрема је подигнута, инсталирана и пуштена у рад стриктно према спецификацијама произвођача пре пуштања у рад. То показују две године рада и одржавања на лицу места и редовног тестирања основни параметри као што су капацитет опреме и диелектрични губици доследно испуњавају националне стандарде, без проблеми као што су цурење уља, абнормална бука или померање параметара. Његова врхунска заштита од обраштања и корозије структура ефикасно се одупире корозији обалног прскања соли и влажног ваздуха, избегавајући уобичајене грешке као што су старење изолације и флуктуације напона код традиционалних инструменталних трансформатора. Стабилно допуњује снагу мерење, праћење напона и повезивање са носиоцем, обезбеђујући непрекидно и безбедно снабдевање електричном енергијом трафостанице, и потпуна провера стабилности и прилагодљивости производа у тешким спољашњим условима.

Спецификације за инсталацију и одржавање

1. Тачке инсталације

Опрема се испоручује као комплетан сет кондензаторског разделника напона + електромагнетног уређаја. Инсталација мора стриктно се придржавајте бројева на натписној плочици; произвољно мешање и замена су строго забрањени. За опрему за подизање, морају се користити наменски отвори за подизање за резервоар за уље електромагнетне јединице; директно подизање на чауре од порцелана кондензатора су забрањене. Темељ је причвршћен вијцима високе чврстоће М20, а комбинезон Угао нагиба инсталације је ≤2/1000 мм како би се осигурао стабилан рад опреме.

Кључни захтеви за ожичење: Прикључци клапне д1 и д2 морају бити поуздано повезани; отворени кругови су строго забрањено. Када нису повезани на носећу опрему, Н и Кс терминали морају бити поуздано кратко спојени. Током рада опреме, терминал Кс мора бити директно и поуздано уземљен како би се спречио улазак високог напона у секундарно кућиште, оштећивање опреме и угрожавање личне безбедности.

2. Рад и одржавање и мере предострожности

Опрема има потпуно затворену структуру потопљену у уље, која осигурава стабилне перформансе и елиминише потребу за рутинско узорковање и испитивање уља. Рутинско одржавање захтева само периодичне провере заптивности опреме стање, затегнутост терминала и решавање проблема за абнормалне буке, аномалије секундарног напона и изненадне скокови напона у отвореном трокутастом споју. Неовлашћено растављање вијака за причвршћивање и заптивање опреме структура је строго забрањена. Кондензаторски разделник и електромагнетни уређај се не смеју растављати без њих дозволу произвођача. Након што се опрема расходи, мора се предати локалној заштити животне средине одељење заштите за централизовано и нешкодљиво одлагање ради спречавања загађења животне средине.

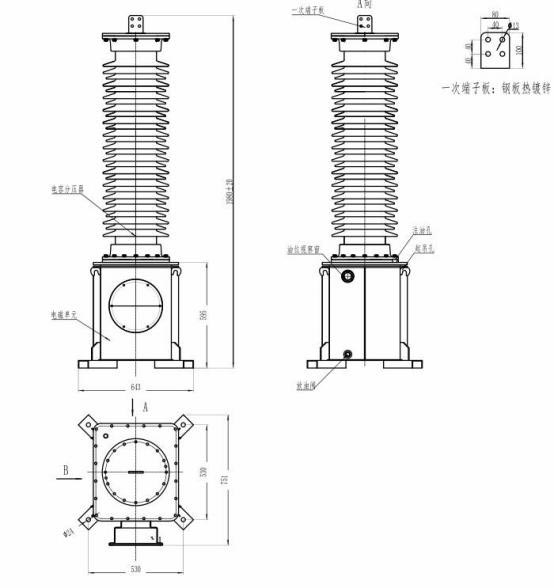

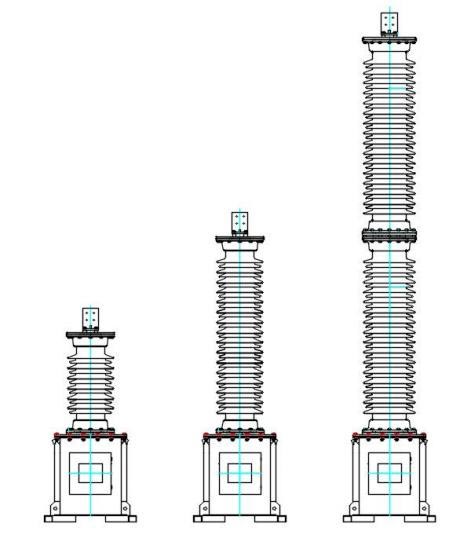

Димензије производа.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Које су разлике између модела са суфиксима Х, Г и Ф напонског трансформатора Усуне 110 кВ Пт, и за које сценарије су погодни?

Х је тип отпоран на загађење, погодан за приобалне и јако загађене индустријске сценарије, са побољшаним пузна стаза и отпорност на корозију; Г је тип на великим висинама, оптимизован за подручја изнад 2000 м надморске висине, погодан за нисконапонске и јаке ултраљубичасте средине; Ф је наменски тип за неутралну тачку неефикасну уземљење, са јачом толеранцијом пренапона, погодно за одговарајуће системе електричне мреже. Одговарајући модел може се изабрати на основу географског окружења пројекта и система електричне мреже.

П2: Зашто је строго забрањено искључивање терминала Д1, Д2 и Н-Кс током рада опреме?

Д1 и Д2 су прикључци клапне. Њихово отварање ће изазвати квар клапне, изазивајући унутрашње пренапонске ударе и изазивајући трајна оштећења кондензатора и електромагнетних јединица. Када није повезана никаква носећа опрема, искључење терминала Н-Кс ће омогућити да високи напон уђе у секундарну разводну кутију, сагоревајући секундар опрема за надзор и заштиту и изазивање безбедносне незгоде. Поузданост прикључака терминала мора бити проверено пре пуштања опреме у рад.

П3: Да ли Усуне 110 кВ Пт напонски трансформатор захтева периодично узорковање уља и тестирање током рада?

Не, није потребно периодично узорковање и тестирање уља. Електромагнетна јединица ради на ниском напону, а а Комплетан сет тестова заптивања и перформанси је завршен пре напуштања фабрике, што обезбеђује поузданост перформансе заптивања. Узорковање на лицу места ће пореметити унутрашњи баланс притиска опреме, што ће довести до потенцијални проблеми као што су пад нивоа уља, продор влаге и пропадање изолације. Само рутинске провере потреба да се провери интегритет заптивки и стабилност електричних параметара. Ако су параметри абнормални, контактирајте произвођача за специјализовано тестирање.
