Спољни трансформатор напона

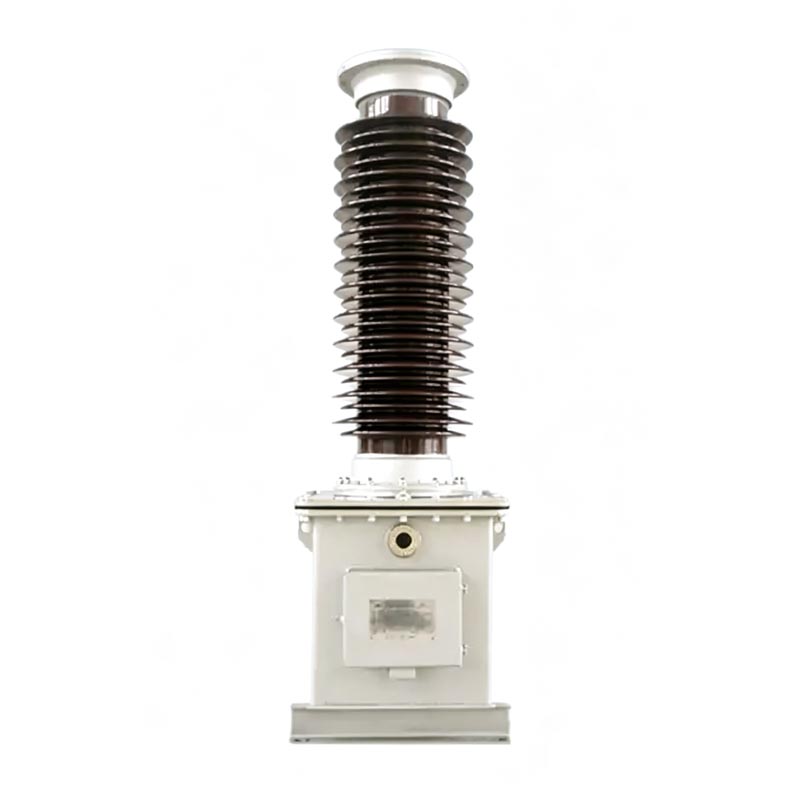

Спољни напонски трансформатор серије Усуне ТИД покрива све нивое напона од 35кВ до 220кВ, претварајући високонапонске системе на 100/√3 В или 100 В стандардне нисконапонске сигнале како би задовољили потребе мерења енергије, мерења напона, релејну заштиту и проверу синхронизације мреже. У поређењу са традиционалним електромагнетним трансформаторима напона, овај производ такође има комуникацијску спрегу носиоца електричне мреже, избегавајући проблеме са ферорезонанцом. Свеукупно је структура је поуздана, осигуравајући дугорочан сигуран и стабилан рад високонапонских енергетских мрежа, што га чини језгром пратећи уређај за изградњу паметне мреже.

Кондензаторски трансформатор напона

ТИД-35 (66, 110/220)кВ-0,01 (0,02)

Општа упутства

Објашњење модела производа

Кодови модела серије ТИД јасно дефинишу параметре производа и применљиве сценарије, олакшавајући инжењеринг избор и постављање на лицу места. Правила кодирања су следећа:

1. Структура модела: ТИД ① – ② ③

- ТИД: Код за капацитивни напонски трансформатор
- ①: Називни фазни напон система (јединица: кВ)
- ②: Називна капацитивност разделника напона (јединица: μФ, опционо 0,01 μФ, 0,02 μФ)
- ③: Код суфикса функционалне функције

2. Објашњење кода суфикса:

- Х: Тип отпоран на загађење, погодан за јако загађена подручја
- Г: Високи тип, погодан за подручја изнад 2000м надморске висине
- Ф: Погодно за неутралне тачке неефикасно уземљене системе

3. Типичан пример модела

ТИД110/√3-0.02ФХ, представља ниво напона од 110 кВ, номинални капацитет деленика напона од 0,02 μФ, погодан за неефикасно уземљени системи неутралне тачке и окружења загађења класе Д, капацитивни напонски трансформатор.

Основне функције

1. Прецизно мерење и мерење напона

Омогућава високо прецизно прикупљање напона и мерење енергије, обезбеђујући тачно поравнање електричне мреже подаци о потрошњи.

2. Заштита електричне мреже и аутоматска контрола

Обезбеђује стабилне сигнале напона за релејну заштиту, аутоматску контролу електричне мреже и синхронизацију верификацију, омогућавајући брз одговор на системске грешке.

3.Повер Лине Цоммуницатион Цоуплинг

Делује као спојни кондензатор за комуникацију носиоца далековода, постижући пренос сигнала далековода без додатно ожичење.

Стандарди извршења

Цео процес производње и тестирања спољног напонског трансформатора стриктно се придржава националних ауторитативни стандарди, који у потпуности испуњавају техничке спецификације прихватања:
- ГБ/Т20840.1-2010 „Инструментални трансформатори – Део 1: Општи технички захтеви“
- ГБ/Т20840.5-2013 „Инструментални трансформатори – Део 5: Додатни технички захтеви за капацитивни напон трансформатори"
- ГБ/Т19749-2005 "Упарени кондензатори и капацитивни делитељи напона"

Применљиви услови животне средине

Спољни напонски трансформатор се може похвалити одличном прилагодљивошћу околини и може стабилно да ради под сложеним условима спољни услови. Стандардни применљиви параметри су следећи:
- Сценарији инсталације: Погодно за унутрашњу и спољашњу употребу
- Температура околине: -40℃～+45℃ (Посебни услови се могу прилагодити и преговарати)
- Максимална брзина ветра: ≤150км/х
- Називна надморска висина: ≤2000м (Г-тип верзија за велике висине прилагођава се већим висинама)
- Дебљина залеђивања: ≤10мм
- Оцена против загађења: стандардна класа Д (пузна стаза ≥ 43,3 мм/кВ), опциона класа Е (пузна стаза ≥ 53,7 мм/кВ)

Структурне предности производа

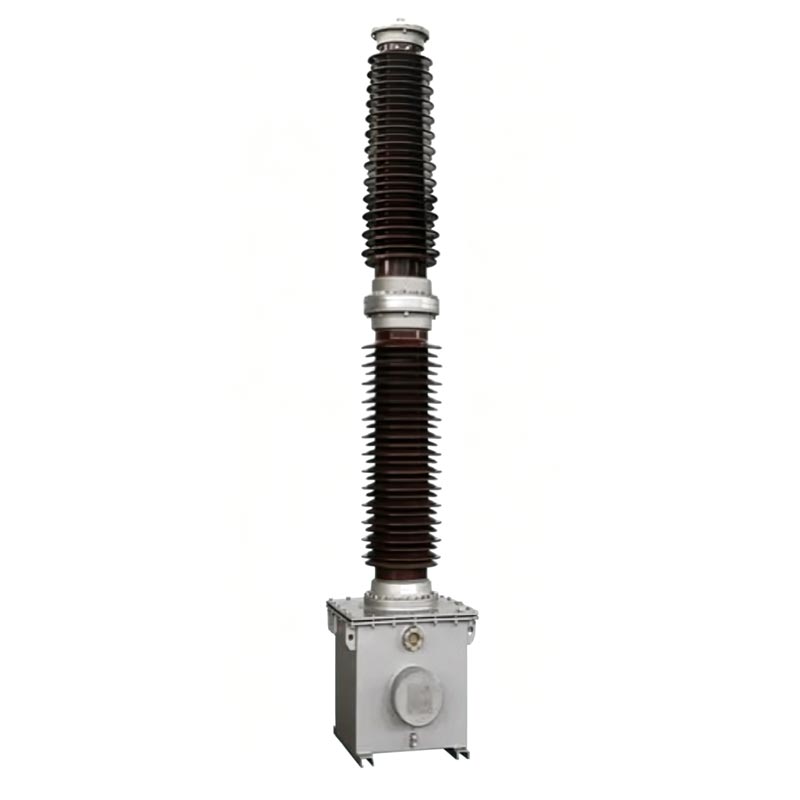

Усуне ТИД серија ЦВТ усваја модуларну интегрисану структуру, која се састоји од два основна дела: капацитивног напона разделник и електромагнетни уређај. Структура је робусна и издржљива:

1. Капацитивни раздјелник напона високе снаге

Користи висококвалитетни композитни диелектрик танког филма и кондензаторског папира. Више кондензаторских елемената су спојени у серију унутар порцеланске чауре, вакумски импрегнисане висококвалитетним изолационим уљем. У потпуности Запечаћена структура је опремљена уређајем за компензацију уља за одржавање унутрашње стабилности напона, елиминишући уље проблеми са цурењем и влагом. Структура склопа вијака осигурава практичну инсталацију и сигурну везу.

2.Интегрисани електромагнетни уређај

Укључује уграђени средњи трансформатор, компензациони реактор и пригушивач реактора за брзо засићење, све заптивено унутар челичног резервоара напуњеног уљем. Унапред је монтиран са нисконапонским разделником пре изласка из фабрике, обезбеђивање потпуне изолације изолационог система уља и елиминисање међусобне сметње.

3.Сафети Протецтион Десигн

Опремљен наменским пригушивачем, уземљењем и терминалима за носећи талас са јасним ознакама. Вишеструки заштитни структуре ефикасно спречавају безбедносне опасности као што су цурење високог напона и оштећење секундарне опреме.

Инжењерска примена Цас

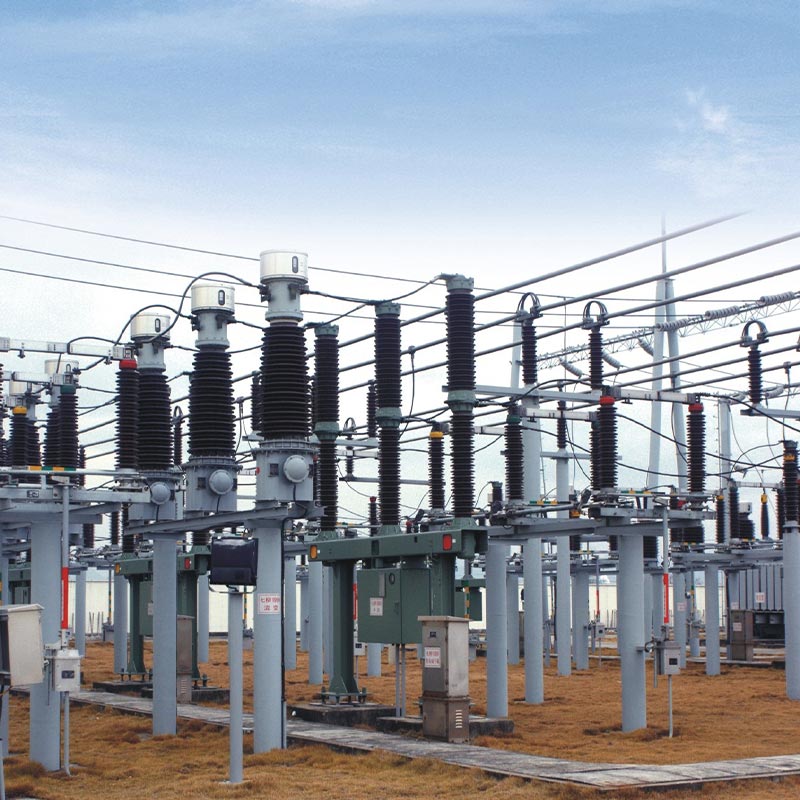

Као висококвалитетни добављач високонапонске ЦВТ опреме, Усунеови напонски трансформатори серије ТИД су успешно примењен на кључни пројекат реновирања градске електричне мреже од 110 кВ у Џоушану, провинција Џеђанг. Тхе Пројекат је одабрао класични модел ТИД110/√3-0.02ФХ, погодан за сложене услове рада локалног приобално подручје са великим загађењем и неефикасно приземљеном неутралном тачком.
Оригинална опрема у овој трафостаници је патила од нестабилног мерења напона и слабе заштите од сметњи способности. Након замене ЦВТ-а са ЦВТ-овима серије Усуне ТИД, опрема је стабилно радила дуже од 3 године, одржавајући прецизно мерење и стабилан излаз сигнала чак и у тешким окружењима као што је висока влажност, слани спреј и јак ветар. Ово обезбеђује поуздану подршку за релејну заштиту подстанице и носач комуникација, ефективно побољшање поузданости рада регионалне електроенергетске мреже, смањење опреме стопе кварова и потпуна провера одличне отпорности производа на временске услове и перформансе отпорности на загађење.

Спецификације за рад и одржавање

1. Основни оперативни параметри

- Дуготрајан рад: 1,2 пута номинални напон (1,2Ун)
- Краткотрајно преоптерећење: Може радити 30 секунди на напону од 1,5 Ун
- Наменски Ф-тип: Може да ради непрекидно 8 сати на напону од 1,9 Ун

2. Захтеви за дневно одржавање

- Редовно проверавајте стање заптивања опреме како бисте спречили цурење изолационог уља;
- Обезбедити поуздано повезивање пригушних стезаљки д1 и д2; рад у отвореном кругу је строго забрањен;
- Када нису повезани на носећу опрему, Н и Кс терминали морају бити поуздано кратко спојени;
- Забрањена је неовлашћена демонтажа заптивних вијака и заптивних конструкција рупа за пуњење уља;
- Рутинско узимање узорака уља и тестирање електромагнетне јединице није потребно да би се избегли безбедносни ризици узроковани уљем ниво пада.

Димензије производа.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Који основни тестови треба да се заврше пре пуштања у рад Усуне ТИД серије ЦВТ?

Три теста језгра морају бити обављена у складу са стандардом ДЛ/Т596-1996: Прво, капацитивност и диелектрик губитак кондензаторског разделника мора бити тестиран, при чему вредност капацитивности одступа од натписне плочице за ≤2% и тангента диелектричног губитка ≤0,002. Друго, отпор изолације електромагнетне јединице мора се тестирати помоћу а 2500В мегоомметар, са отпором изолације сваког терминала према маси ≥500МΩ. Треће, калибрација тачности тест захтева повећање угла високонапонских водова како би се смањиле сметње залуталих капацитета и осигурало тачност мерења.

П2: Које су кључне мере предострожности за инсталацију спољног напонског трансформатора на лицу места?

Прво, кондензаторски разделник и електромагнетни уређај су одговарајући сет и морају се инсталирати у складу са бројеви на натписној плочици; не могу се произвољно замењивати. Друго, рупе за подизање електромагнетне јединице резервоар за уље се мора користити за подизање; забрањено је подизање порцеланске навлаке кондензатора ради спречавања опреме оштећења. Треће, темељ мора бити причвршћен вијцима високе чврстоће М20, а укупни нагиб опреме мора не прелази 2/1000 мм. Четврто, уверите се да је Кс терминал поуздано уземљен и да је пригушни терминал сигуран повезан да би се избегло оштећење опреме.

П3: За које сценарије су модели суфикса Х, Г и Ф погодни?

Х је тип против загађења, погодан за јако загађена и високо корозивна окружења као што су приобална подручја и индустријски рудници; Г је тип на великој надморској висини, оптимизован за велике висине, ниске напоне и ниске температуре окружења, погодна за подручја изнад 2000м; Ф је системски прилагодљив тип, посебно дизајниран за неутралну тачку неефикасно уземљени енергетски системи, са јачом толеранцијом пренапона, погодни за специјалну електроенергетску мрежу услови рада.

Фабричка снага и гаранција за сервис
