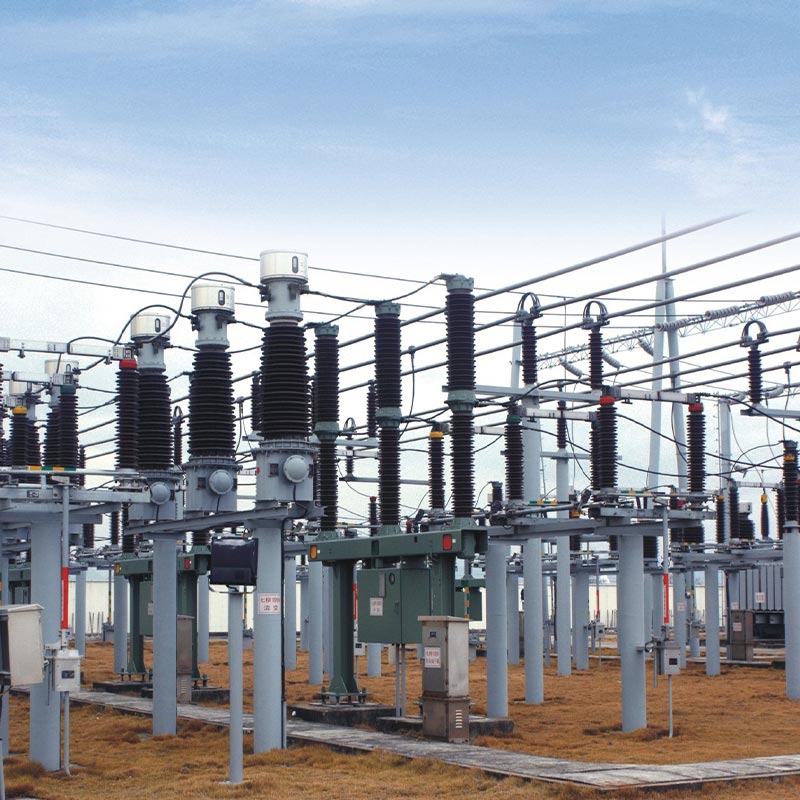

110 кВ струјни трансформатор

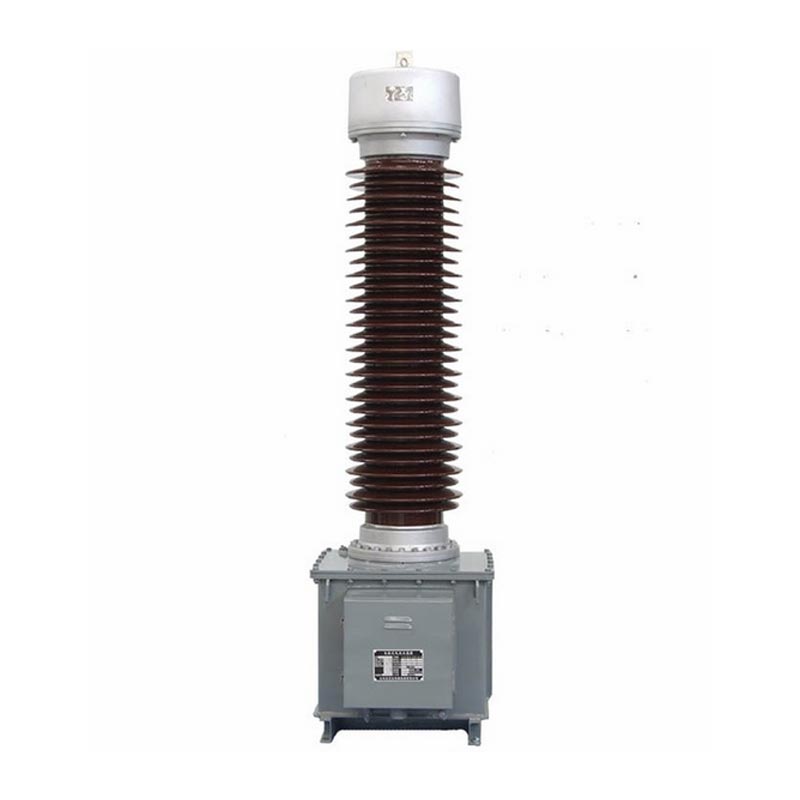

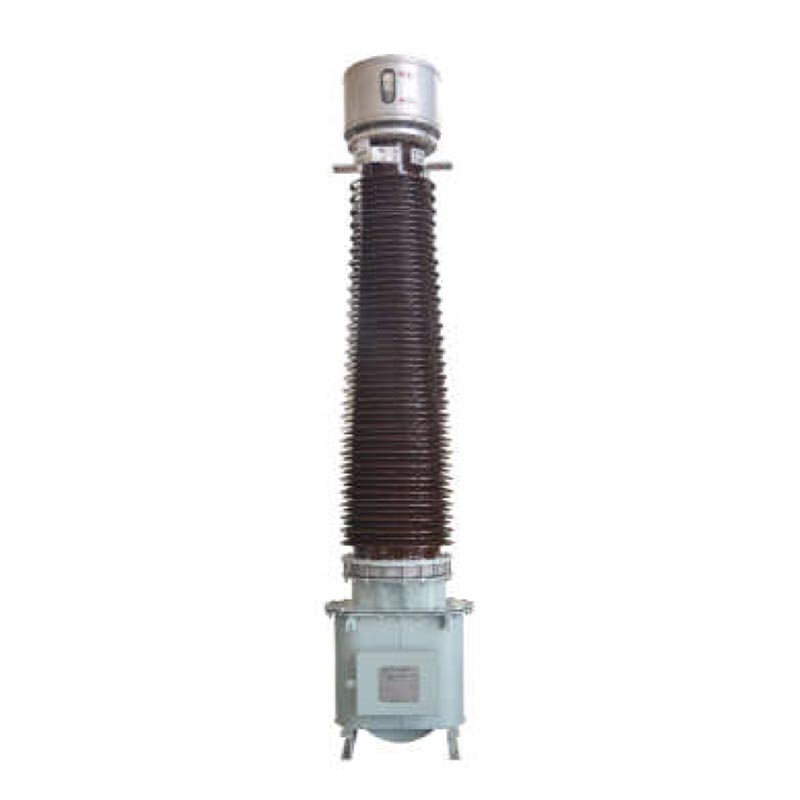

Струјни трансформатор Усуне ЛБ6-110 кВ је уређај за детекцију струје високе прецизности на отвореном прилагођен за напајање средњег и високог напона решетке. Он усваја модуларну структуру и дизајн секундарног намотаја са више група. Метода ожичења се може подесити преко спољне спојне плоче у горњем конзерватору уља, омогућавајући флексибилно пребацивање између двоструких струјних односа како би се задовољили потребе за детекцијом струје и заштитом од кварова у различитим условима рада.

Овај производ је усклађен са националним стандардом ГБ/Т20840.2-2014 и међународним електротехничким стандардима ИЕЦ. То укључује стандардне, високе и моделе отпорне на загађење, нудећи одлично мерење и заштиту тачност. Погодан и за конвенционалне и за оштре спољашње услове, он је главна пратећа опрема за домаћи 110кВ системи за пренос и дистрибуцију електричне енергије.

ЛБ6-110кВ Капацитивни струјни трансформатор

Објашњење модела и применљиви услови рада

1. Модел Шифра Значење

Комплетан модел производа је ЛБ6-110кВ (комбинација тачности + однос струје), са јасним и стандардизованим сегментираним објашњења:
- Основни модел: Л за струјни трансформатор, Б за са нивоом заштите, 6 за пројектни серијски број, 110 за називни напон 110кВ, В2 за секундарни дизајн против загађења
- Комбинација класе тачности: Подржава више комбинација намотаја као што су П/П/П/0,5 и П/П/0,2, укључујући 0,2/0,5 намотаји за мерење нивоа и намотаји за заштиту нивоа 5П/10П, балансирајуће високо прецизно мерење и поуздана грешка заштите.
- Спецификација омјера струје: Означено као 2*а/ц, подржава двоструко пребацивање омјера струје, серијска веза је а/ц, паралелна веза је 2*а/ц, примарна струја покрива 2×50А~2×1000А, секундарна струја је 1А/5А пуна спецификација

2. Применљиви услови рада

- Температура околине: Погодно за радне услове од -25℃ до +40℃, са максималном дневном температуром од +30℃. Захтеви за ултра ниске температуре могу се прилагодити и преговарати.
- Висина: Стандардни модел погодан за висине ≤1000м; ГИВ модел за велике висине погодан за висине ≤4000м.
- Прилагодљивост на животну средину: може се изабрати удаљеност пузања од 16мм/КВ до 31мм/КВ, погодна за различите сценарије укључујући конвенционалну заштиту од корозије на обали и апликације против обрастања на великим висинама.

Основне структурне карактеристике

1.Оптимизован систем изолације

Користи капацитивну технологију изолације уља и папира, са високонапонским кабловским папиром који омотава језгро примарног намотаја. Поседује вишеслојни заштитни слој кондензатора, при чему је унутрашњи слој повезан са високим напоном, а спољашњи слој уземљен, што резултира уједначеном дистрибуцијом електричног поља и значајно побољшаном сигурношћу изолације маргина.

2.Поуздана структура намотаја

Примарни намотај има структуру у облику слова У. Модели од 2×400А и испод користе равну бакарну жицу умотану у папир, док модели од 2×500А~2×1000А користе двоструке полукружне алуминијумске цеви, обезбеђујући јак капацитет струје. Тхе намотај је подељен на два дела са четири терминала, што омогућава флексибилно пребацивање између двоструких односа струје.

3.Фулли Сеалед Протецтион Десигн

Метални експанзиони резервоар је инсталиран на врху како би се аутоматски компензовало ширење и скупљање запремина трансформаторског уља узрокована променама температуре, изолујући га од унутрашњег и спољашњег ваздуха, спречавајући старење влаге и уља и продужење века трајања опреме.

4. Погодна инсталација и одржавање

Унапред избушене рупе за подизање на дну резервоара олакшавају подизање опреме; више вијака за уземљење осигуравају поуздано уземљење опреме и секундарних намотаја; разводна кутија је опремљена наменским стезаљкама за стандардизовано и безбедно ожичење.

Основни технички параметри

1.Ратед Параметерс

Називни радни напон 110кВ, максимални радни напон 126кВ, називна фреквенција 50Хз, поларитет је субтрактиван.

2. Ниво отпорног напона изолације

Унутрашња изолација примарна према секундару и земљи 185кВ/1мин, секундарна према земљи 3кВ/1мин; спољна изолација суви испитни напон 230кВ, мокри испитни напон 185кВ, отпорни напон против загађивања муње на великим висинама врх достиже 560кВ.

3.Перформансе тачности

Грешка мерења степена 0,2/0,5, минимална фазна разлика, испуњавање захтева за мерење високе прецизности; ниски композит грешка за ниво заштите 5П/10П, омогућавајући брз одговор на струје квара у мрежи.

4. Перформансе отпорности на кратки спој

Струја термичке стабилности 5.3КА~45КА, струја динамичке стабилности 13КА~115КА, способна да издржи мрежу удари кратког споја и показују јаку оперативну стабилност.

Стварни случајеви инжењерске примене:

Случај: Пројекат надоградње градске трафостанице Зхејианг 110кВ

У 2024. години, пројекат надоградње приградске трафостанице Зхејианг Јиакинг 110 кВ укључивао је масовну куповину 32 Усуне ЛБ6-110кВ-2×300/5 (5П30/5П30/0,5) струјни трансформатори. Налази се у индустријском кластеру са великим оптерећењем флуктуација, пројекат је захтевао изузетно високу тачност мерења и осетљивост заштите. Након пуштања у рад, опрема може прецизно прикупити тренутне податке магистрале, омогућавајући праћење оптерећења у реалном времену и брзо искључивање квара. Годишњи оперативни подаци показују да је грешка у мерењу далеко испод границе националног стандарда и заштите акције су тачне и поуздане, у потпуности решавајући нетачности мерења старије опреме.

Спецификације за инсталацију, рад и одржавање

1.Пре-инсталацијски преглед

Пре уградње потребна је визуелна провера како би се отклонили недостаци као што су оштећене порцеланске чауре, уље цурења и неусклађени параметри натписне плочице; проверите да ли ниво уља експандера одговара температури околине, и додајте квалификовано трансформаторско уље (електрична снага ≥45кВ) ако је ниво уља низак.

2. Захтеви за инсталацију

Опрема се мора транспортовати и подизати вертикално током целог процеса, са транспортним углом нагиба ≤15°. Подизање је дозвољено само кроз доње рупе за подизање; стрес на порцеланске чахуре и уље конзерватор је строго забрањен. Максимална хоризонтална затезна сила на примарном терминалу П1 је ≤2000Н, и код П2 је ≤3000Н; тело опреме и заштитни слој морају бити поуздано уземљени да би се обезбедила радна безбедност.

3. Правила рада и одржавања

Током рада, секундарни намотај не сме бити отворен да би се избегли ризици високог напона и оштећења опреме. Потпуно затворена структура не захтева одржавање у нормалним условима рада. Проверите чистоћу порцеланска чаура и ниво уља квартално. Ако је заптивка оштећена или је изолација влажна, вратите јединицу на фабрика за вакуумско сушење и замену уља одмах.

4. Захтеви за складиштење

Струјни трансформатор од 110 кВ мора се чувати у сувом, добро проветреном окружењу, избегавајући директну сунчеву светлост и кишу. Дно од резервоар за уље треба да буде најмање 50 мм изнад земље, а температура складиштења треба да буде најмање -30 ℃. После годину дана складиштења, изолациони отпор и коефицијент диелектричног губитка треба периодично тестирати. Ако је боја се љушти након дужег складиштења, поново фарбање треба обавити што пре.

ЛБ 6 - 110 кВ изглед и уградне димензије

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Како променити однос двоструке струје на струјном трансформатору ЛБ6-110 кВ?

Није потребна замена опреме. Једноставно подесите начин ожичења екстерног конектора на горњем уљу конзерватор: када су примарни намотаји повезани у серију, однос струје базе је а/ц; када је повезан паралелно, то је двоструко већи однос струје 2*а/ц. Рад је једноставан и не захтева специјалну опрему, прилагодљив различитим условима оптерећења, ефективно смањујући трошкове замене опреме.

П2: Које су разлике између стандардних модела, модела против загађења и модела на великим висинама?

Три модела деле исте основне електричне перформансе, са структурним оптимизацијама прилагођеним специфичностима сценарији: ① Стандардни модел је погодан за конвенционална окружења до 1000м надморске висине, са пузном стазом растојање од 16мм/КВ; ② В2 модел против загађења је погодан за приобална и индустријски загађена подручја, са пузна стаза од 20 мм/КВ и повећана отпорност на корозију и загађење; ③ ГИВ модел на великој надморској висини је погодан за подручја на великим надморским висинама до 4000м, са максималном пузном стазом од 31мм/КВ, и може издржати низак ваздух притисак и окружења јаког ултраљубичастог зрачења.

П3: Које су основне мере предострожности за дуготрајан рад опреме?

Прво, секундарни намотај мора радити под оптерећењем или кратко спојен; отворени кругови су строго забрањени ради спречавања кварова високог напона и незгода са личним повредама. Друго, обезбедите поуздано уземљење споја кутију и доњи вијак за уземљење резервоара за уље, и да жица за уземљење испуњава спецификације како би се избегла статика нагомилавање електричне енергије. Треће, током нормалног рада, демонтажа запечаћене структуре и произвољно узорковање су забрањено. Редовно тестирајте диелектричне губитке и податке о делимичном пражњењу да бисте обезбедили стабилне перформансе изолације.
