Са сталним развојем индустријских електроенергетских система, електране и електрични објекти захтевају сигурнија и поузданија решења за изолацију електричне енергије током одржавања опреме.Прекидачи високог напонаиграју кључну улогу у обезбеђивању електричне сигурности обезбеђивањем поуздане изолације и побољшањем ефикасности одржавања.

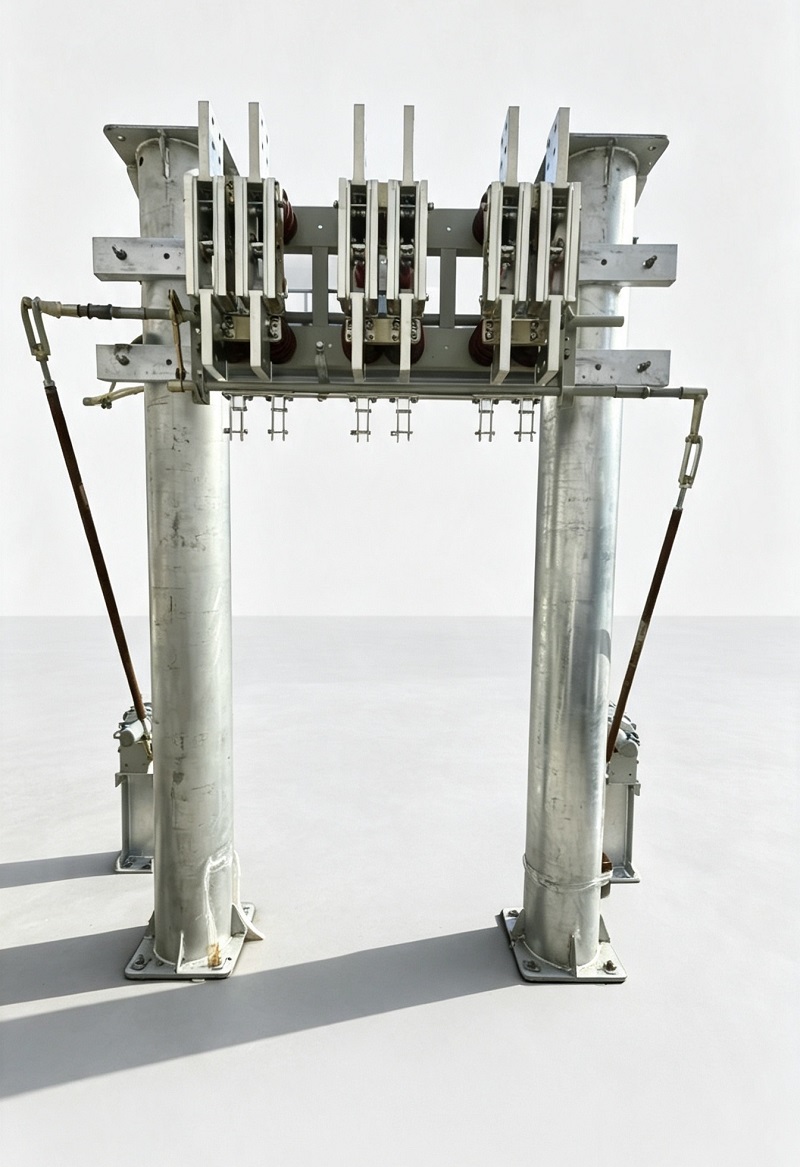

Индоор високонапонски прекидач за искључење ГН22-6 серије је високонапонски електрични уређај нове генерације развијен за системе напајања средњег напона. Интеграцијом напредне технологије механичког преноса, оптимизованих контактних структура и проводних компоненти високе чврстоће, серија ГН22-6 пружа поуздане перформансе изолације за велике електране и индустријске електричне апликације.
ГН22-6 затворени високонапонски прекидач за искључивање се углавном користи у великим електранама и електричним системима за изолацију извора напајања током прегледа и одржавања опреме. Производ се може конфигурисати као три независне једнополне јединице или као интегрисани трополни склоп, пружајући флексибилне опције инсталације за различите захтеве система напајања.
Прекидач за искључивање и његов одговарајући механизам за рад су у складу са ГБ 1985 (Изменична струјаВисоконапонски прекидачии уземљивачи), обезбеђујући поуздане перформансе и компатибилност са стандардима електричне опреме високог напона.
| Ставка | Тецхницал Рекуиремент |
|---|---|
| Висина | ≤1000 м |
| Температура околине | -25℃ ~ +40℃ |
| Релативна влажност | ≤90% (на +25℃) |
| Инсталационо окружење | Без јаких корозивних гасова, слане магле, прашине, експлозивних или ерозивних материја |
| Вибратион Цондитион | Нема честих јаких вибрација |
Серија ГН22-6 има трополну структуру ножа и сечива. Проводне компоненте сваког стуба су причвршћене на основни оквир кроз изолаторе стубова или изолаторе чаура, обезбеђујући стабилну механичку подршку и перформансе електричне изолације.
Оштрице прекидача су произведене од задебљаних бакарних плоча уз прецизну технологију обраде, побољшавајући квалитет површине и електричну проводљивост проводних компоненти. Оптимизована структура контаката пружа поуздане перформансе везе и нуди могућност самочишћења током рада, помажући у смањењу отпора контакта и побољшању стабилности услуге.
За разлику од традиционалних механизама прекидача за искључивање, ГН22-6 серија усваја специјално дизајниран двостепени механизам за затварање и закључавање како би се решио заједнички изазов између високог контактног притиска и радног обртног момента.

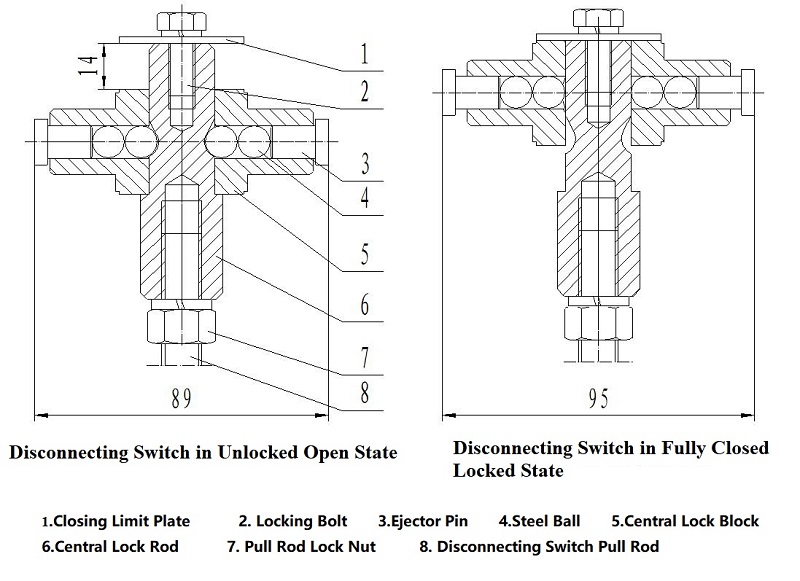

Током првих 80° ротације главне осовине, лопатица прекидача се помера из потпуно отвореног положаја у претходно затворену позицију.
Током следећих 10° ротације, механизам за закључавање покреће шипку за централно закључавање, челичне куглице и клинове за избацивање. Плоче за магнетно закључавање појачавају силу кроз структуру полуге, повећавајући потисак приближно 5,5 пута и стварајући снажан контактни притисак на оштрицу прекидача.
Ова иновативна структура обезбеђује:
Серија ГН22-6 подржава различите захтеве за номиналном струјом, што је чини погодном за дистрибуцију струје велике струје и апликације за изолацију за одржавање.
| Модел | Називни напон (кВ) | Максимални радни напон (кВ) | Издржљиви напон фреквенције снаге 1 минута (кВ) | Називна струја (А) | Струја динамичке стабилности (кА) | 3с струја термичке стабилности (кА) |
|---|---|---|---|---|---|---|
| ГН22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| ГН22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| ГН22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| ГН22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| ГН22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Напомене: ГН22-10 представља раван тип; Ц представља тип кроз зид; Д представља тип уземљења.
Прекидач ГН22-6 подржава хоризонталне, вертикалне и нагнуте методе инсталације, омогућавајући флексибилну интеграцију у различите електричне системе.
Компатибилни оперативни механизми укључују:
| Називна струја | Максимални радни обртни момент |
|---|---|
| 2000А | <145 Н·м |
| 3150А | <180 Н·м |
| 4000А | <200 Н·м |
| 5000А | <250 Н·м |
| 6300А | <300 Н·м |
| 8000А | <350 Н·м |
Да би се одржале стабилне перформансе, након пуштања у рад треба вршити редовну проверу и одржавање. Препоручене процедуре одржавања укључују:
| Компонента | Препоручени материјал |
|---|---|
| Покретне компоненте | ЗГ-1 Маст за подмазивање |
| Контактирајте Сурфаце Протецтион | СИБ1607 Индустриал Петролатум |
Како електрични системи настављају да се развијају ка већем капацитету и побољшаној поузданости, напредна технологија прекидача за искључивање постаје све важнија за сигурност напајања и одржавање опреме.
Са могућношћу високе струје, оптимизованим контактним структурама и поузданим механичким дизајном, ГН22-6 Индоор високонапонски прекидач за искључивање обезбеђује поуздано решење за изолацију за електране, подстанице и индустријске електричне системе.
Побољшањем оперативне сигурности и поузданости опреме, серија ГН22-6 подржава модернизацију и стабилан развој средњенапонске енергетске инфраструктуре.
