Зхејианг Усуне Елецтриц Цо., Лтд. КИН28-12 средњенапонски вакуумски склопни уређај, развијен на основу година истраживања и развоја искуство и захтеве тржишта, погодан је за електричне мреже од 3,6–12 кВ и системе са једним/двоструким сабирницама, омогућавајући напајање пријем, дистрибуција, контрола и заштита.
КИН28-12 средњенапонски вакуумски склопни уређај прошао је ригорозно испитивање типа ИЕЦ. Компанија поседује а свеобухватан систем управљања ИСО 9001, ИСО 14001 и ИСО 45001, који обезбеђује стабилан рад производа. Као професионалац добављач опреме за дистрибуцију електричне енергије, Усуне се придржава принципа „квалитет на првом месту, заснован на технологији“, пружајући стандардне конфигурације и прилагођена решења за различите пројекте.
Нисконапонска расклопна опрема
Средњонапонска расклопна опрема

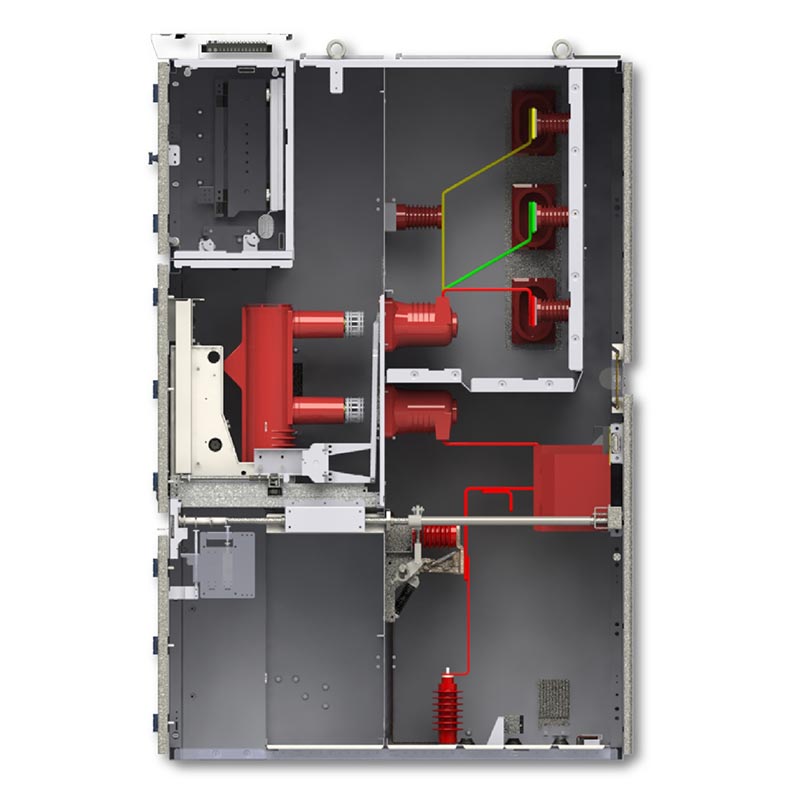

КИН28-12 средњенапонски вакуумски склопни уређај има потпуно затворену металну оклопну структуру. Ормарић је направљен од челичне плоче од легуре алуминијума и цинка високе отпорности на корозију са степеном заштите ИП4Кс. Унутрашње сабирнице, прекидачи, каблови и нисконапонске компоненте су независно одвојени, ефикасно сузбијајући ширење лукова раседа. Опремљен наменским механизмом за пренос, олакшава гурање и позиционирање колица, подржава предње одржавање и монтажу на зид и штеди простор на поду.
Опремљен свеобухватним системом за закључавање "пет-прооф" за спречавање електричних погрешака; независни грејачи се могу изабрати за одељак за прекидаче и одељак за каблове како би се спречила кондензована корозија; одељак за каблове има довољно простора, што омогућава уредно ожичење и практично одржавање.
Компатибилан са више вакуумских прекидача као што су ВС1-12, АББ ВД4 и Сцхнеидер ХВКС; може се конфигурисати са напонски трансформатори, изолациона колица и други модули; колица су универзално заменљива, редукована тешкоће и трошкове одржавања.
| Параметар | Детаљи |
| Називни напон | 3,6 кВ, 6,6 кВ, 7,2 кВ, 10 кВ, 11 кВ, 12 кВ, 13,8 кВ, 15 кВ, 17,5 кВ, 20 кВ, 24 кВ |
| Називна фреквенција | 50/60Хз |
| Називна струја | 630А, 1250А, 1600А, 2000А, 2500А, 3150А, 4000А, 5000А |
| Називна краткотрајна отпорна струја (4с) | 16кА, 20кА, 25кА, 31,5кА, 40кА |
| Називни ниво изолације | Фреквенција напајања: 42кВ (1мин); Импулс грома: 75 кВ (врх) |
| Ниво заштите | Схелл ИП4Кс, интер-цомпартмент ИП2Кс |
| Температура околине | -15°Ц ~ +40°Ц |
| Типови панела | Долазни, одлазни, заштита трансформатора, магистрални спојник, ПТ/ВТ, итд. |

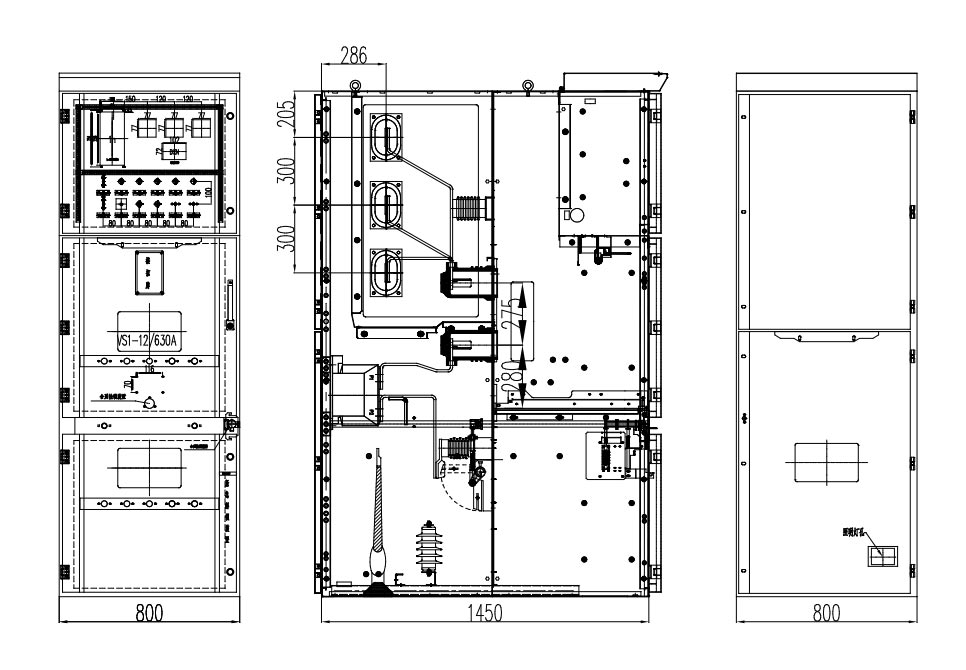

| Димензије (Ш×В×Д) | 650/800/1000 мм × 2300 мм × 1450 мм |
КИН28-12, са својим робусним дизајном и стабилним перформансама, је пожељан избор за многе критичне секторе:
1. Енергија и инфраструктура: електране, ветроелектране и централизоване трафостанице.
2. Тешка индустрија: металуршка постројења, петрохемијски комплекси и велика производна предузећа.
3. Комерцијални и стамбени објекти: Високе зграде, аеродроми, болнице и центри података.
1. Изазов: Велика међународна лука захтевала је поуздан систем за напајање језгра за подршку 24/7 руковања контејнерима,
царински преглед и послови обраде опасних материја. Решење је морало да издржи оштре услове у региону,
влажна приморска клима.
2. Решење: Овај пројекат је специфицирао модуларну, префабриковану трафостаницу која интегрише 14 Усуне КИН28-12 средњи напон
Вакуумске разводне јединице као високонапонско дистрибутивно језгро.
3. Разлози за одабир Усуне: Усуне се истакао својом доказаном ИП4Кс степеном заштите, гријачима против кондензације,
и робустан дизајн металног кућишта, што га чини идеалним за корозивна окружења са високом влажношћу.
4. Резултати: Систем је успешно пуштен у рад и ради непрекидно са 100% непрекидног рада, обезбеђујући
стабилно и поуздано напајање за критичне операције луке. Овај пројекат у потпуности показује зашто Усуне, као а
водећи произвођач у електроиндустрији, је пожељан избор за критичне апликације
широм света.
| бр. | Ставка | Јединица | Валуе |
| 1 | Називни напон | кВ | 12 |
| 2 | Издржљиви напон фреквенције напајања (1 минут) | 42、48 | |
| 3 | Издржљиви напон импулса грома (вршна вредност) | 75、85 | |
| 4 | Називна фреквенција | Хз | 50 |
| 5 | Називна струја | A | 630、1250、1600、2000、2500、3150*、4000*、5000* |
| 6 | Називна струја прекида кратког споја (ефективна вредност) | кА | 25、31,5、40、50 |
| 7 | 4 секунде топлотне стабилности струје (ефективна вредност) | 25、31,5、40、50 | |
| 8 | Називна вршна отпорна струја | кА | 63、80、100、125、150 |
| 9 | Степен заштите | Кућиште је ИП4Кс и ИП2Кс када су одељак и врата прекидача отворени |
*Потребно је принудно хлађење ваздухом.
Фабрика, можемо гарантовати да је наша цена разумна и конкурентна.
Обично цитирамо у року од 24 сата након пријема вашег упита.
Да, наравно, прихватамо ОЕМ.
Време испоруке зависи од наручених количина, обично у року од 15-20 дана након пријема уплате.
Сви производи ће бити прегледани почевши од прибора, и биће обављени рутински тестови пре одласка наша фабрика.
Снимите фотографије или видео снимке проблема са квалитетом и пошаљите нам их на проверу и потврду, а ми ћемо направити а задовољно решење за вас у року од 1-3 дана.
12 месеци од датума испоруке.
● Специјализовани смо за ову област више од 14 година и имамо искусан тим за истраживање и развој који преузима дизајн
и развојни рад за сваки пројекат на основу посебних захтева купаца.
● Имамо изузетно строгу процедуру контроле квалитета од компоненти до готових производа.
● Стални период производње у року од 15-20 дана.
● Имамо комплетан скуп извештаја о тестирању производа.
● Обезбеђено решење у једном кораку.
У закључку, КИН28-12 средњенапонски вакуумски склопни уређај представља врхунац снаге средњег напона технологија дистрибуције. Интегрише дизајн усмерен на безбедност, врхунски квалитет производње и флексибилно прилагођавање опције, пружајући поуздано дугорочно решење за модерне системе напајања. Са својим врхунским истраживањем и развојем, производњом и систем услуга, овај водећи производ наставља да добија глобално признање због свог поузданог квалитета и свеобухватности подршка.
