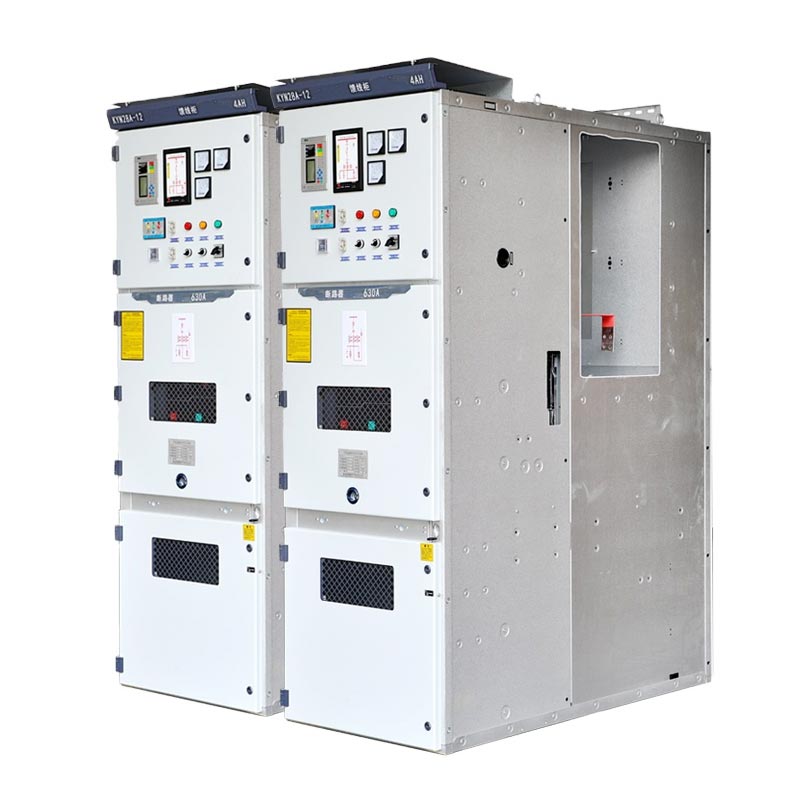

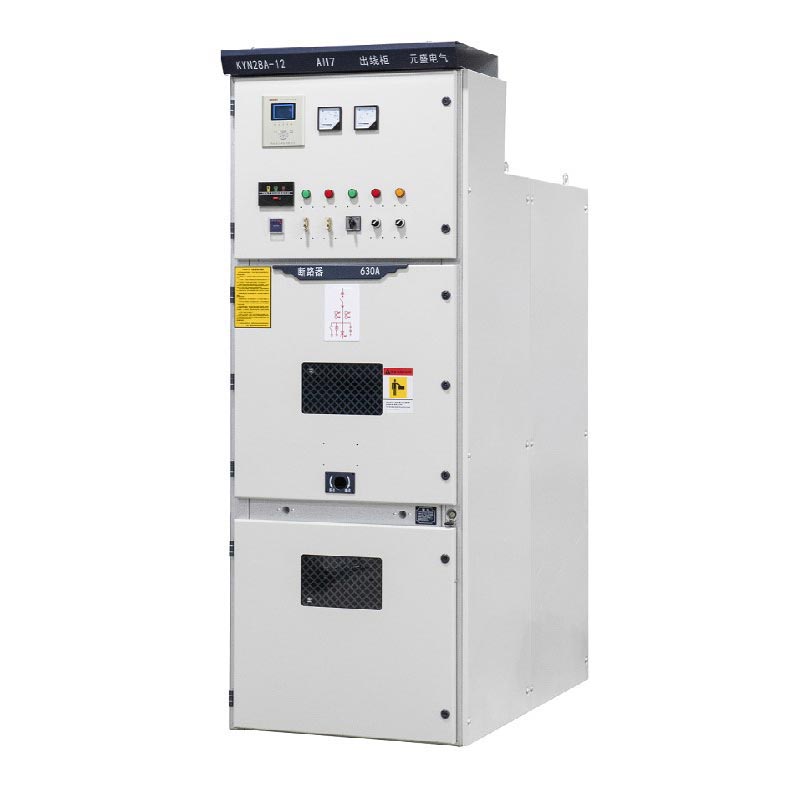

11кв Мв Вцб панели

11кВ МВ Вцб панели су позиционирани као индустријски високопоуздани средњенапонски развод електричне енергије опрема, погодан за системе од 11кВ и испод напона, и може се користити у једноструким сабирницама, једноструким сегментираним сабирницама или двоструким сабирница архитектуре. Они се стриктно придржавају стандарда као што су ИЕЦ 60298, ИЕЦ 694, ГБ3906-2006 и немачки ДИН ВДЕ 0670, и су ИСО систем менаџмента сертификован са стандардизованом контролом током целог процеса.

Нисконапонска расклопна опрема

Средњонапонска расклопна опрема

Основни параметри и главне карактеристике конструкције

1. Основни параметри

Називни напон 11кВ (компатибилан са 3.6~12кВ), трофазни АЦ 50/60Хз, називна струја 630А~2500А (прилагодљиво), струја прекида кратког споја 25кА~40кА, ниво заштите ИП4Кс (кућиште), компатибилан са више система архитектуре.

2. Истакнуте структуре

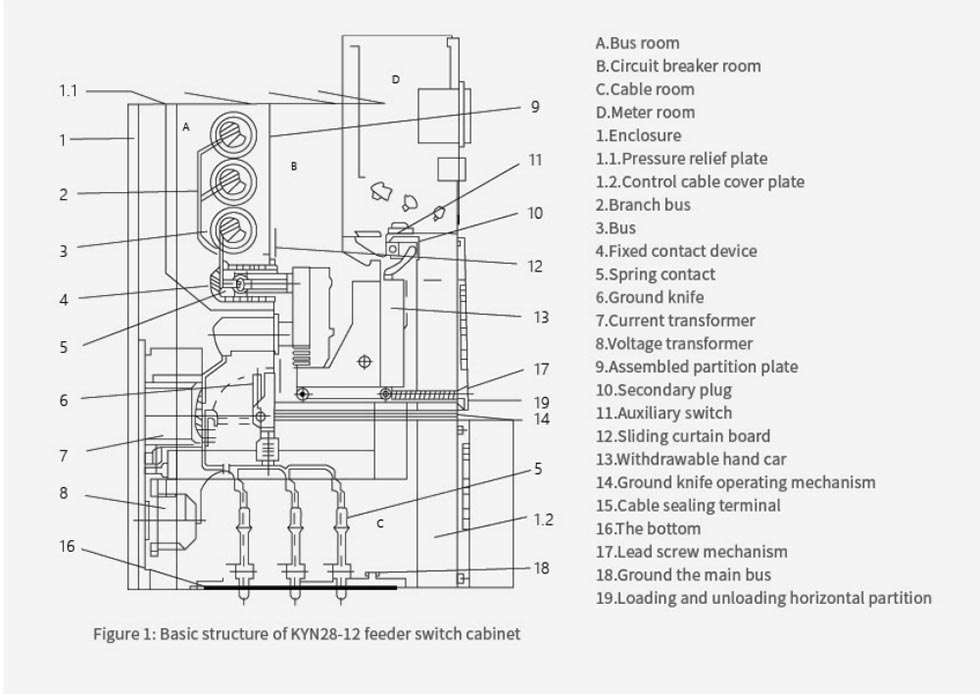

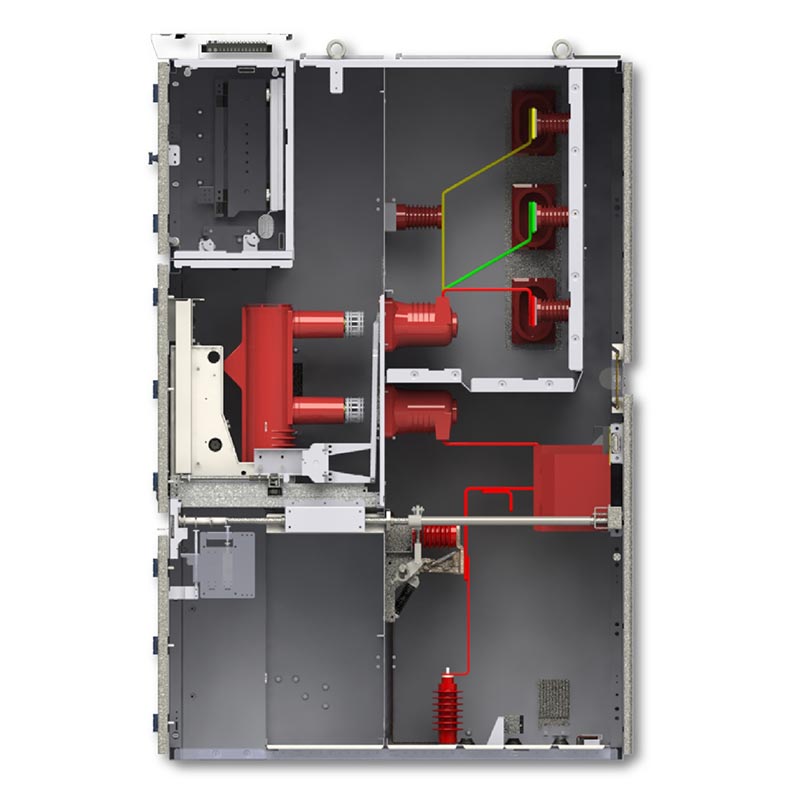

Металом обложена структура на извлачење, четири независна одељка, централно смештена ручна колица за лако одржавање; опремљен свеобухватним системом сигурносног закључавања са пет доказа, двоструком механичком + електричном заштитом, елиминисање погрешног рада; снажна прилагодљивост околини, погодна за различите услове рада у затвореном простору.

Цоре Адвантагес

1. Поуздане перформансе: Вакуумски прекидач са брзим одговором, дугим механичким веком, погодан за честе рад у више сценарија;

2. Сигурно и практично: Потпуно затворена заштита, дизајн ручних колица за ефикасно одржавање, подржава интелигентно даљински рад и одржавање;

3. Глобални квалитет: произвођач са седиштем у Кини, стандардизована фабрика обезбеђује производни капацитет и квалитет; као а висококвалитетни добављач, извози у више региона и пружа услугу целог циклуса.

Случај примене у стварном свету

Случај 1: Пројекат дистрибуције 11 кВ у трафостаници 110 кВ у југоисточној Азији

1. Позадина пројекта: Ова трафостаница је главно чвориште за напајање у региону, захтева стабилно напајање од 11 кВ снабдевање околних индустријских паркова и стамбених зона. Опрема мора имати високу поузданост и усклађеност и бити компатибилан са локалним системом напајања од 50 Хз.

2. Решење за примену: Усуне прилагођено 28 КИН28А-12 11кВ МВ ВЦБ панела, усвајајући једну сегментирану сабирницу архитектуру и опремљен са ВС1 вакуумским прекидачима како би се испунили захтеви за напајање са два кола.

3. Резултати имплементације: У три године од пуштања у рад, опрема је радила без икаквих икаквих проблема кварови, успешно пролазећи више тестова у екстремним условима као што су грмљавине и високе температуре. Он прецизно довршава дистрибуцију електричне енергије и заштиту од кварова, помажући подстаници да постигне „нулти нестанак струје рад и одржавање“, и добио је високо признање од стране локалне електроенергетске службе.

Случај 2: Надоградња дистрибуције енергије високог напона у европском погону за производњу аутомобила

1. Позадина пројекта: Фабричке радионице за штанцање и фарбање имају изузетно високе захтеве за снагом стабилност напајања, што захтева надоградњу на систем дистрибуције електричне енергије од 11 кВ. Опрема мора бити у складу са ЕУ ИЕЦ стандардима, уз истовремено разматрање лакоће одржавања и коришћења простора.

2. Решење за апликацију: Одабрано је 16 Усуне 11кВ СН ВЦБ панела, користећи централно лоцирана ручна колица структура, компатибилна са једним системом сабирница и опремљена грејачима против кондензације и интелигентним модули за праћење температуре и влажности.

3. Резултати имплементације: Опрема се савршено прилагођава европском двофреквентном систему од 50Хз/60Хз. Инсталација не утиче на нормалну радионичку производњу, а ручна колица се могу брзо извући ради одржавања. Након надоградње, стопа кварова у фабричком снабдевању електричном енергијом смањена је за 90%, задовољавајући континуиране потребе производње производње аутомобила.

Воркинг Енвиронмент

1. Температура амбијенталног ваздуха: максимално +40°Ц, минимално -10°Ц;
2. Релативна влажност: дневни просек ≤ 95%, месечни просек ≤ 90%;
3. Висина: ≤ 1000 м;
4.Сеизмички интензитет: не прелази степен 8;
5.Опрема ће бити инсталирана на локацијама без опасности од пожара или експлозије, озбиљног загађења, хемијских корозија и јаке вибрације.
6. Ако опрема треба да се користи у условима околине који превазилазе нормалне захтеве наведене у ГБ 3906, релевантни аранжмани ће бити договорени између корисника и произвођача.

Техничке спецификације

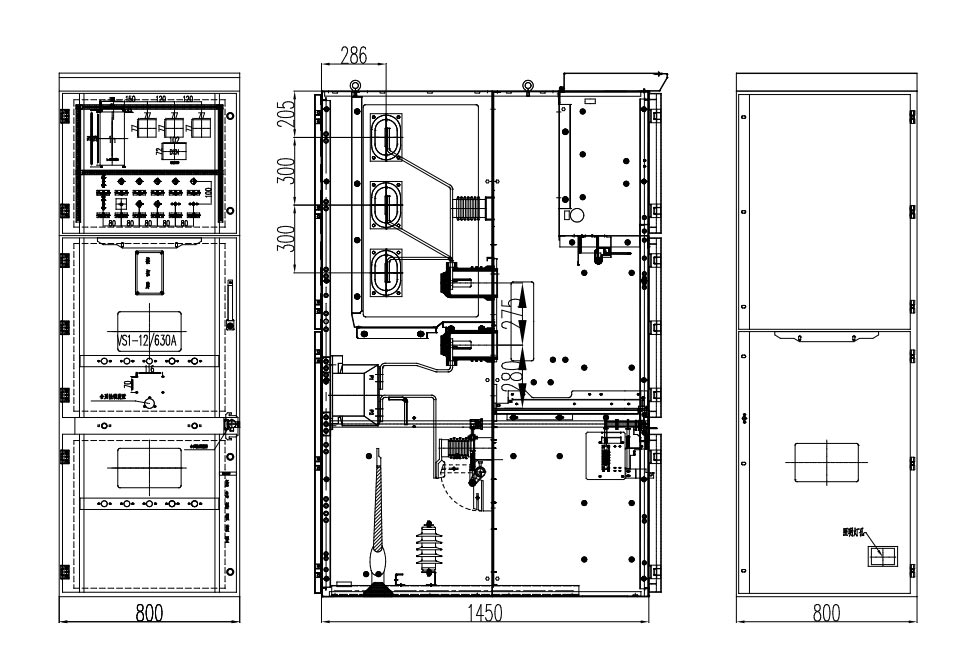

Спољна димензија производа

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАКс

П1: Петострука функција међусобног закључавања?

О: Укључује пет главних функција као што је прекидач струјног кола против неисправног рада, са механичким и електричним двоструким преклапање како би се спречио погрешан рад.

П2: Да ли су 11кВ МВ Вцб панели компатибилни са 10кВ системима?

О: Потпуно компатибилан, није потребна модификација, може директно заменити постојећу опрему и прилагођавање параметара је подржано.

П3: Усклађеност са извозом и услуга након продаје?

О: У складу са међународним стандардима, регионални сертификати се могу прилагодити; брз одговор Кине фабрику, и локализовану постпродајну услугу из глобалних продајних места.

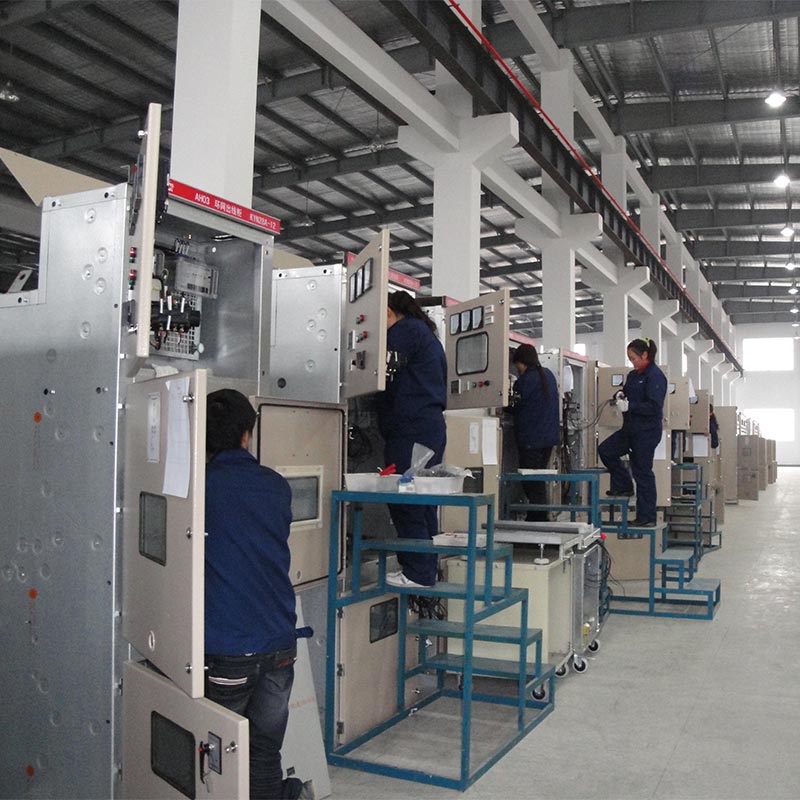

Снага бренда и фабрике

Усуне се ослања на своју основну фабрику у Кини, са годишњим производним капацитетом од преко 5.000 панела. Хвали се дигитализовано управљање од краја до краја, интегришући истраживање и развој, производњу и продају. Његови производи покривају преко 30 земље, што га чини поузданим добављачем и произвођачем средњенапонске дистрибуције електричне енергије за глобалне купце.
