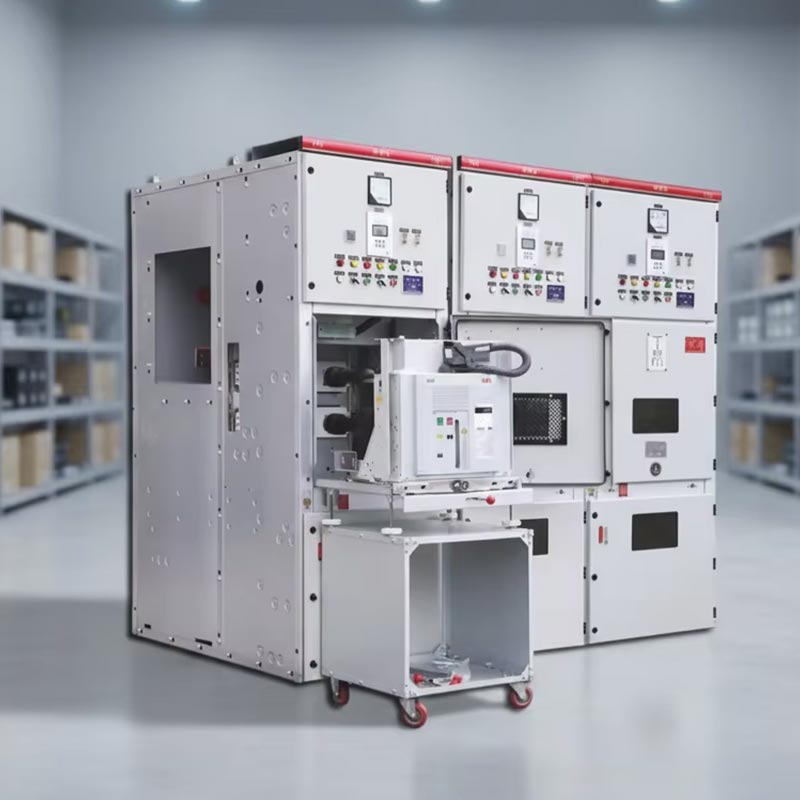

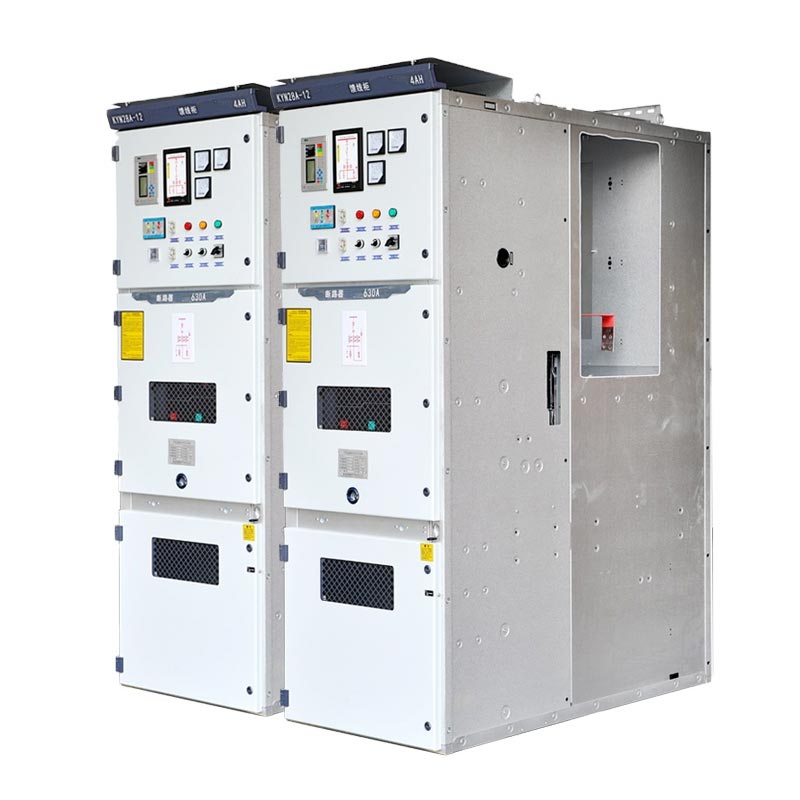

Кин28 Расклопно постројење 10кв

Расклопни уређај Усуне Кин28 10кВ је погодан за трофазни АЦ 50Хз, 3,6~12кВ једну сабирницу и једну сабирницу сегментирано системе за напајање, и има свеобухватне функције „пет-прооф“. Одељак за ручна колица у кабинету може бити опремљен са основне компоненте као што су вакуумски прекидачи и вакуумски контактори. Вакумски прекидачи брендова као што је АББ ВД4, Могу се изабрати Сцхнеидер ХВКС и Усуне ВС1. Ово је тренутно главни високонапонски комплет за затворене просторе моћ опрема за дистрибуцију, која се углавном користи за пренос и пријем енергије у различитим подстаницама и дистрибуцији станице, и за контролу кола, заштиту и надзор.

Нисконапонска расклопна опрема

Средњонапонска расклопна опрема

Захтеви радног окружења

• Температура амбијенталног ваздуха: горња граница +40℃, доња граница -15℃;
• Релативна влажност: дневни просек не прелази 95%, месечни просек не прелази 90%;
• Надморска висина: 1000м и ниже;
• Сеизмички интензитет: Не прелази 8 степени;
• Без опасности од пожара или експлозије, без озбиљног загађења, без хемијске корозије и без насилних вибрација. Ако је оперативни окружење прелази нормалне услове наведене у ГБ3906, корисник и произвођач морају преговарати и одредити одговарајуће услове.

Тецхницал Параметерс

• Називни напон: 3.6кВ, 6.6кВ, 7.2кВ, 10кВ, 11кВ, 12кВ, 13.8кВ, 15кВ, 17.5кВ, 20кВ, 24кВ;
• Називна фреквенција: 50/60Хз;
• Називна струја: 630А, 1250А, 1600А, 2000А, 2500А, 3150А, 4000А, 5000А;
• Називна краткотрајна отпорна струја (4с): 16кА, 20кА, 25кА, 31,5кА, 40кА;
• Називни ниво изолације: 42кВ (1мин фреквенција напајања, између електрода/уземљења), 48кВ (отворени контакт); 75кВ (импулс муње, између електрода/уземљења), 85кВ (отворени контакт, вршна вредност);
• Класа заштите: ИП4Кс класа заштите кућишта, ИП2Кс заштита за одељке;
• Типови ормара: ормани за улазну линију, ормани за излазну линију, ормани за заштиту трансформатора, спојнице ормари, разводни разводни ормани, ормани за подизање сабирница, ПТ/ВТ ормани итд.;
• Димензије ормара: ширина 650мм/800мм/1000мм, висина 2300мм, дубина 1450мм.

Цоре Адвантагес

1. Свеобухватна сигурносна заштита

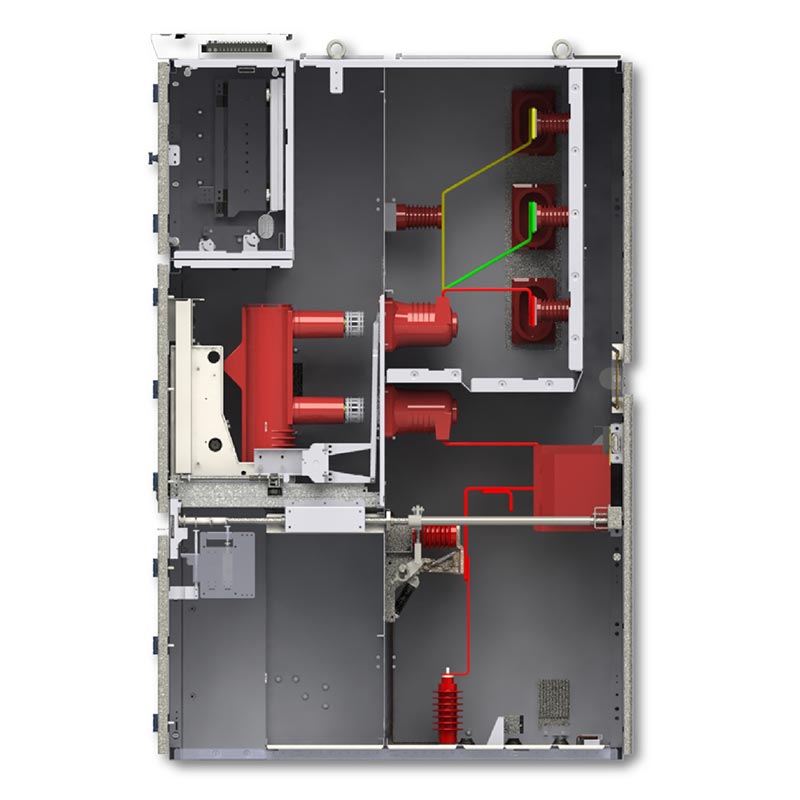

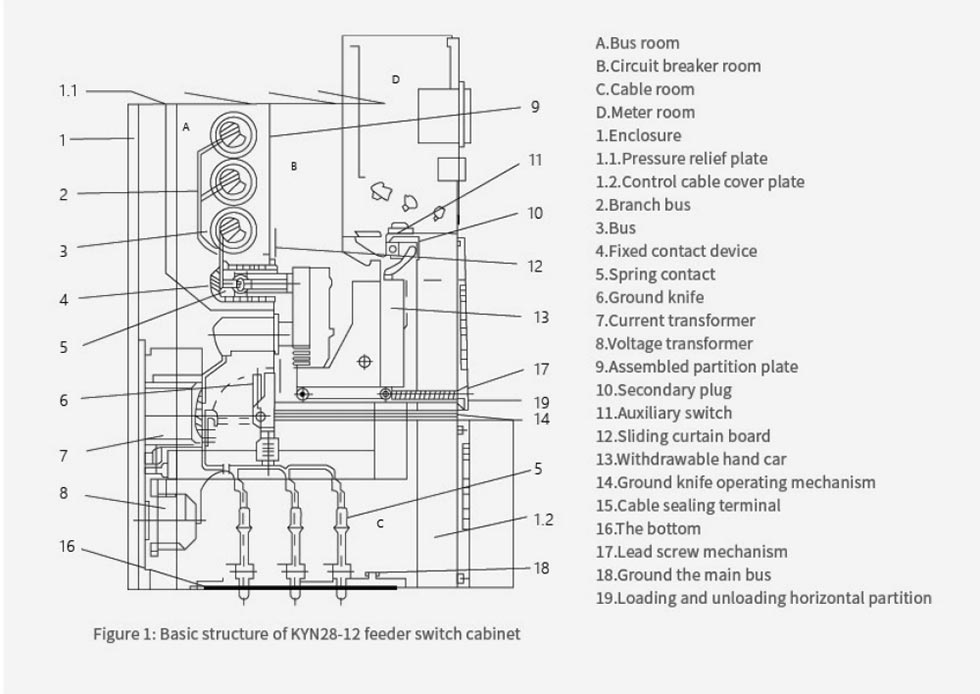

Кин28 разводни уређај 10кВ усваја оклопну металну затворену структуру, са сваким функционалним одељком независно раздвојени. У комбинацији са механичким и електричним блокадама, у потпуности остварује петопропусно закључавање, елиминишући ризик од погрешног рада. Степен заштите кућишта достиже ИП4Кс, а заштита одељка је ИП2Кс, даље унапређење способности заштите безбедности.

2. Стабилне и поуздане перформансе

Дизајниран и произведен стриктно у складу са међународним стандардима ИЕЦ и ИСО системом управљања квалитетом, користећи висококвалитетне вакуумске компоненте, компатибилан је са различитим познатим маркама вакуумских прекидача, има јака способност отпорности на кратак спој, прилагођава се широком опсегу напона и струје и погодан је за дугорочне континуирано операција.

3. Погодна инсталација и одржавање

Дизајн колица који се може уклонити омогућава брзу и лаку инспекцију и замену. Његова компактна структура подржава фронт одржавање, уштеда простора и застоја. Стандардизоване димензије ормарића се прилагођавају различитим сценаријима инсталације, што резултира високом ефикасношћу инсталације.

4. Широка применљивост

Кин28 разводни уређај 10кВ покрива све нивое напона од 3,6 до 24кВ, компатибилан је са 50/60Хз двоструком фреквенцијом системи, и нуди различите типове ормара како би се задовољиле потребе за дистрибуцијом електричне енергије у различитим индустријама као што су електране, трафостанице, индустријска и рударска предузећа и високе зграде. Такође се може прилагодити разним конвенционалним радне средине.

Случај примене у стварном свету

Пројектом реновирања трафостанице 110кВ у одређеном граду одабрано је 28 расклопних јединица Усуне КИН28-12. Опрема постигао високу искоришћеност простора, брзо пуштање у рад и стопу поузданости од 99,98% након пуштања у рад, значајно побољшање нивоа безбедности електродистрибутивне мреже. У овом пројекту расклопна јединица је прилагођена еколошки захтеви локације, укључујући надморску висину, температуру и влажност, и одговарајући вакуумски круг Модел прекидача је одабран тако да савршено одговара потребама дистрибуције електричне енергије подстанице.

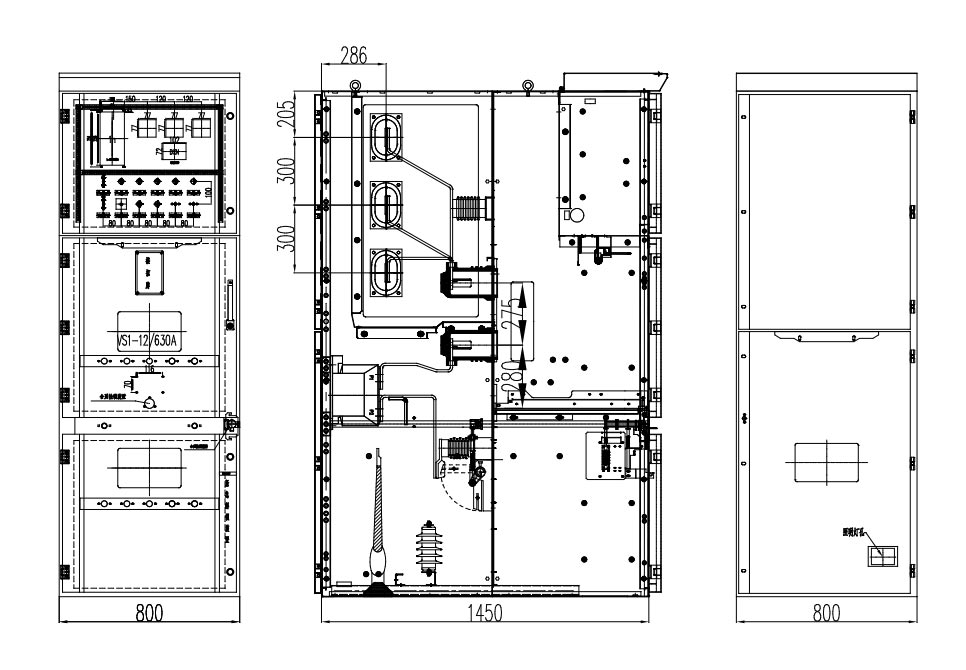

Спољна димензија производа

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАКс

П1: Које су специфичне функције „петоотпорних“ расклопних уређаја КИН28?

О: То углавном укључује спречавање случајног отварања и затварања прекидача, спречавање гурања или повлачења ручна колица под оптерећењем, спречавајући повезивање жица за уземљење са струјним круговима, спречавајући затварање прекидач са спојеном жицом за уземљење и спречавање да особље случајно уђе под напон одељцима, чиме се конструктивно обезбеђује безбедност особља и опреме.

П2: Који је циклус рутинског одржавања за Кин28 разводни уређај 10кВ?

О: Препоручује се рутински преглед сваких 6 месеци и свеобухватно одржавање сваке 1-2 године, фокусирајући се на проверу механизма, изолације, међусобног закључавања и затегнутости вијака. Усуне пружа пуну техничку подршка.

П3: Може ли Усуне да обезбеди прилагођену разводну опрему?

О: Да. Као професионални произвођач, Усуне може прилагодити интерне конфигурације, нивое заштите и интелигентна решења за надзор заснована на напону, струји, захтевима заштите и окружењу локације. Може такође прилагодите димензије ормарића и изаберите одговарајуће моделе вакуумских прекидача како би задовољили специфичне потребе.

Укратко, расклопни уређај Усуне Кин28 10кВ интегрише сигурност, поузданост и једноставност употребе. Подржан од зрелих дизајн, ригорозна контрола квалитета и свеобухватни технички параметри, погодан је за различите радове окружења и сценарија. Као професионални произвођач и висококвалитетни добављач из Кине, Усуне наставља пружају стабилна и ефикасна решења за дистрибуцију електричне енергије средњег напона корисницима широм света.
