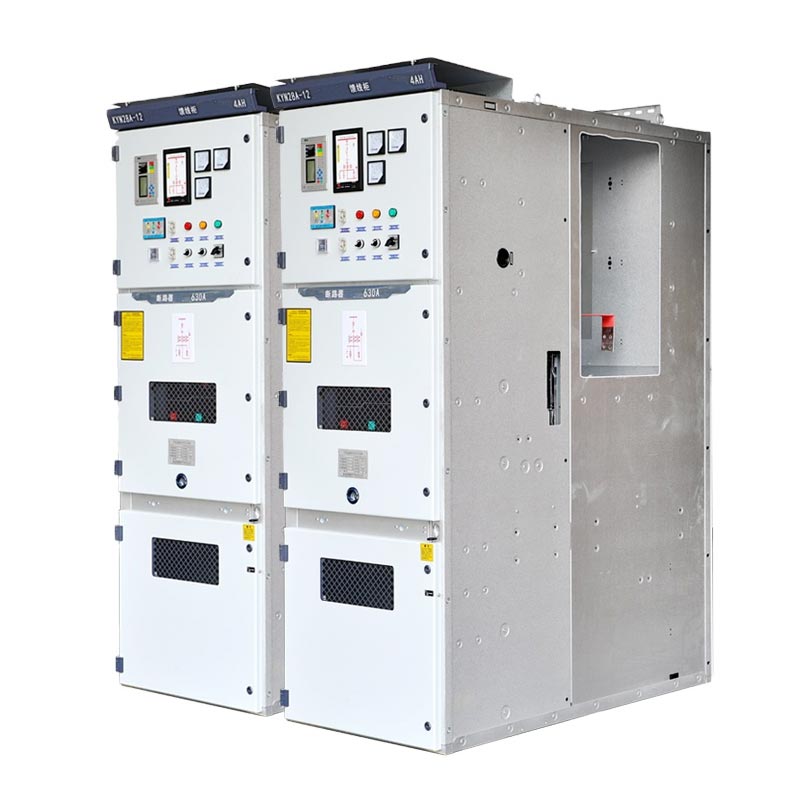

Кин28 Расклопно постројење 11кВ

Расклопна јединица Усуне Кин28 11кВ је погодна за 3,6кВ–12кВ, 50Хз трофазне АЦ системе, омогућавајући пријем струје, дистрибуција, контрола, заштита и надзор. Подржава једноструку сабирницу, једноструку секцију сабирница и двоструку методе повезивања сабирница, што га чини кључним уређајем за дистрибуцију електричне енергије у електроенергетским системима. Као основни производ а професионални кинески добављач електричне опреме, постао је глобално поуздана дистрибуција електричне енергије средњег напона решење захваљујући фабричким производним могућностима и стабилном квалитету.

Нисконапонска расклопна опрема

Средњонапонска расклопна опрема

Усклађеност са основним стандардима

Расклопни уређај Усуне Кин28 11кВ стриктно се придржава међународних и домаћих стандарда како би се осигурао производ поузданост, безбедност и интероперабилност:

1. ИЕЦ 60298 / ИЕЦ 62271-200: АЦ металом затворена расклопна јединица са називним напонима од 1 кВ до 52 кВ
2. ГБ 3906-2006: 3–35кВ наизменичне струје металом затворене расклопне јединице и управљачки ормари
3. ДЛ/Т 404-2007: Техничка спецификација за унутрашње АЦ високонапонске разводне уређаје
4. ГБ/Т 11022: Општа спецификација за високонапонску разводну опрему

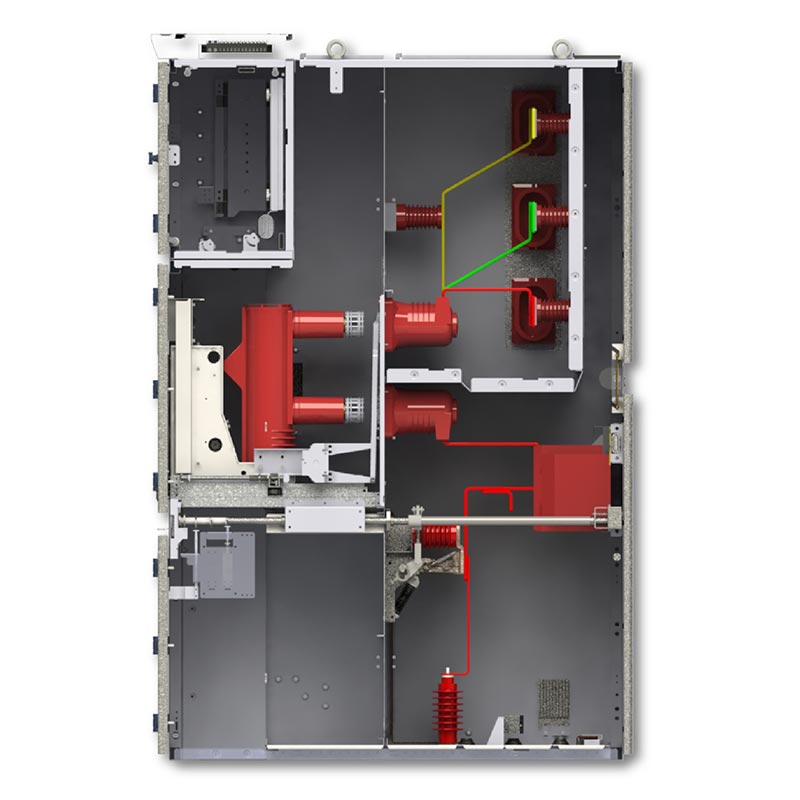

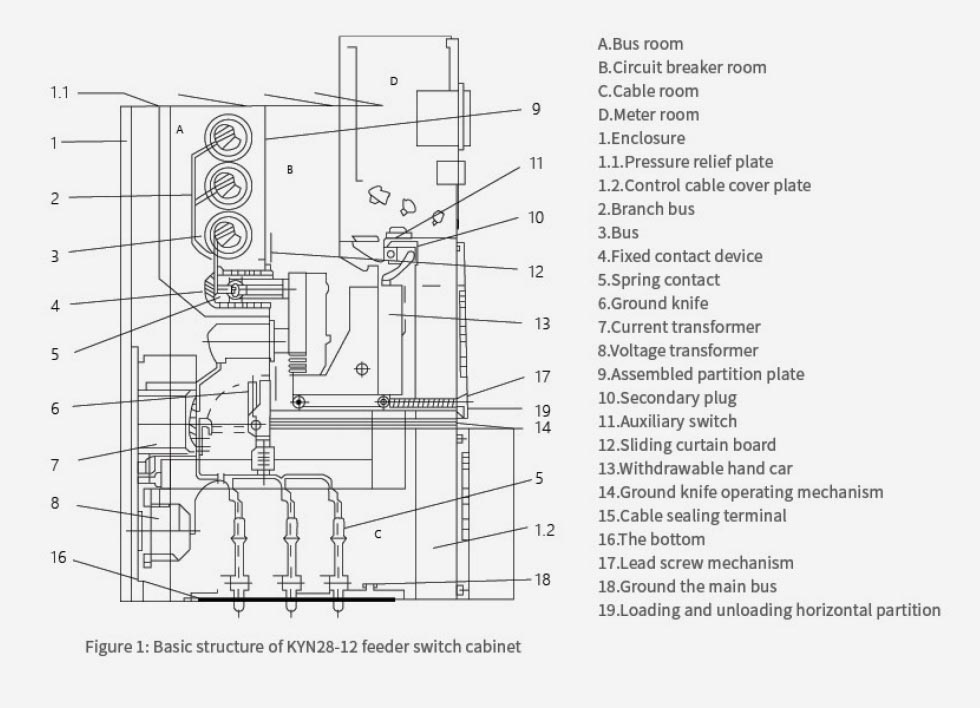

Структурне и дизајнерске карактеристике

Кућиште расклопног уређаја Кин28 11кВ усваја модуларну структуру са вијцима направљену од висококвалитетног поцинкованог/хладно ваљаног челична плоча, подељена на пет независних одељака за уземљење металним преградама, ефикасно спречавајући квар размножавање.

1. Одељак за прекидач: Опремљен уклоњивим колицима вакуумског прекидача са механичким међусобно закључавање
2. Одељак сабирница: Инсталира главне сабирнице и гране сабирница, независно изоловане.
3. Одељак за каблове: Користи се за кабловске везе, који садржи трансформаторе, прекидаче за уземљење, одводнике пренапона итд.
4. Одељак за контролни инструмент: Инсталира релеје, инструменте, заштитне уређаје и секундарна кола.
5. Канал за смањење притиска: Опремљен уређајем за смањење притиска на врху, омогућавајући безбедно ослобађање притиска лука у случају квара.

Цоре Адвантагес

1. Дизајн ручних колица који се могу уклонити: Прекидач и ПТ ручна колица су заменљива, што омогућава брзо одржавање и замена без деструјања целог дела сабирница.
2. Свеобухватно закључавање са пет заштите: Спречава случајно отварање/затварање прекидача, спречава гурање/вучење ручних колица под оптерећењем, спречава затварање прекидача за уземљење док је под напоном, спречава напајање када је прекидач за уземљење затворен и спречава случајан улазак у одељке под напоном.
3. Компактна структура: Предњи рад и одржавање, штедећи простор за инсталацију.
4. Висока прилагодљивост животне средине: Уграђени кондензациони грејач, погодан за влажна окружења.

Главни типови апликација:

1. Ормар за долазну линију (пријемно напајање)
2. Ормар за одлазну линију (дистрибуција напајања доводима/моторима)
3. Трансформатор напона и кабинет за мерење напона
4. Орман за мерење (са мерачем енергије)
5. Ормар са сабирницом
6. Изолациони орман

Услови животне средине

- Температура околине: -15℃ ~ +40℃
- Просечна дневна релативна влажност ваздуха ≤95%, месечни просек ≤90%
- Без експлозивних, корозивних гасова или проводљиве прашине, без јаких вибрација
- Само у затвореном простору

Главни технички параметри

Стварни случај примене

Пројекат дистрибуције електропривреде урбаног пословног комплекса. Пословни комплекс од 50 спратова (канцеларија + комерцијала + забава) у источној Кини користи 18 расклопних уређаја Усуне Кин28 11кВ, укључујући долазне водове, одлазне водове, ПТ, мерење, секциони ормани и изолациони ормани, са редундантним напајањем преко двоструких сабирница.

После две године рада, постигао је 99,98% поузданости напајања без непланираних нестанка струје. Тхе разводни уређај се може брзо заменити, што значајно смањује време одржавања. Компактан ормар штеди простор у дистрибуциона просторија, а кондензациони грејач обезбеђује стабилан рад у влажним срединама.

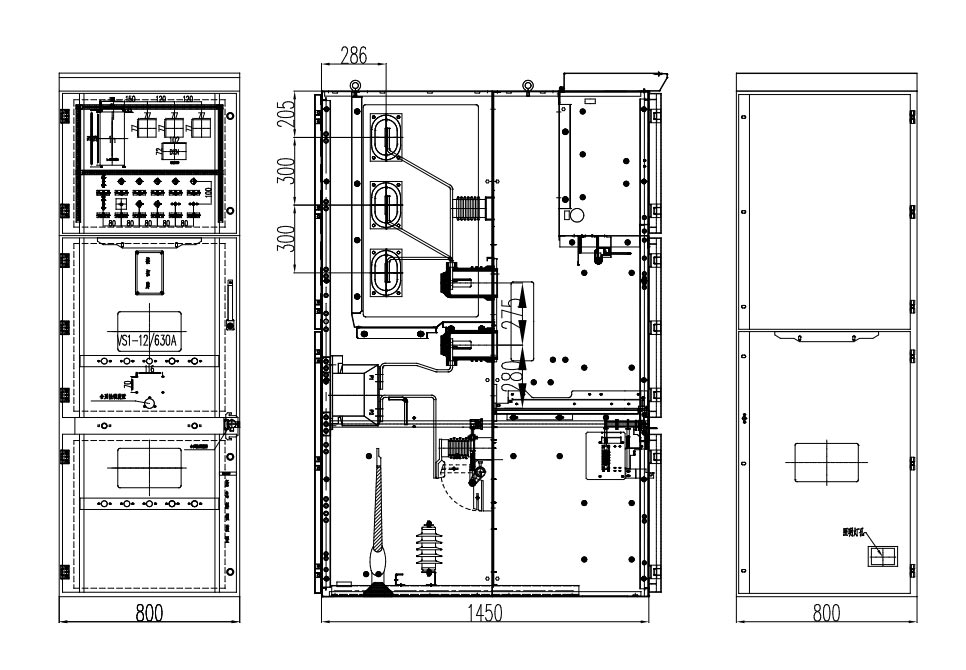

Спољна димензија производа

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАКс

П1: Које су главне разлике између Усуне КИН28 11кВ и традиционалних фиксних расклопних уређаја?

О: Основна разлика је структура разводног уређаја који се може извући. Прекидачи се могу самостално повући и замењени, елиминишући потребу за потпуним нестанком струје током одржавања. Ово доводи до веће безбедности и ефикасност одржавања, а независни одељак ефикасно ограничава опсег грешке.

П2: Може ли се Кин28 разводни уређај 11кВ користити у високим или посебно влажним окружењима?

О: Да. Као професионални произвођач, Усуне нуди дизајн смањених перформанси на великој надморској висини, побољшану изолацију и заштита од корозије и уграђени грејач који обезбеђује поуздан рад у влажним срединама.

П3: Шта је са гаранцијом производа и сервисом након продаје?

О: Цела машина долази са 12-месечном гаранцијом, глобалним техничким тимом који одговара 24 сата дневно и брзо услуга на лицу места доступна у основним областима. Такође пружамо дугорочно одржавање и техничку обуку.
