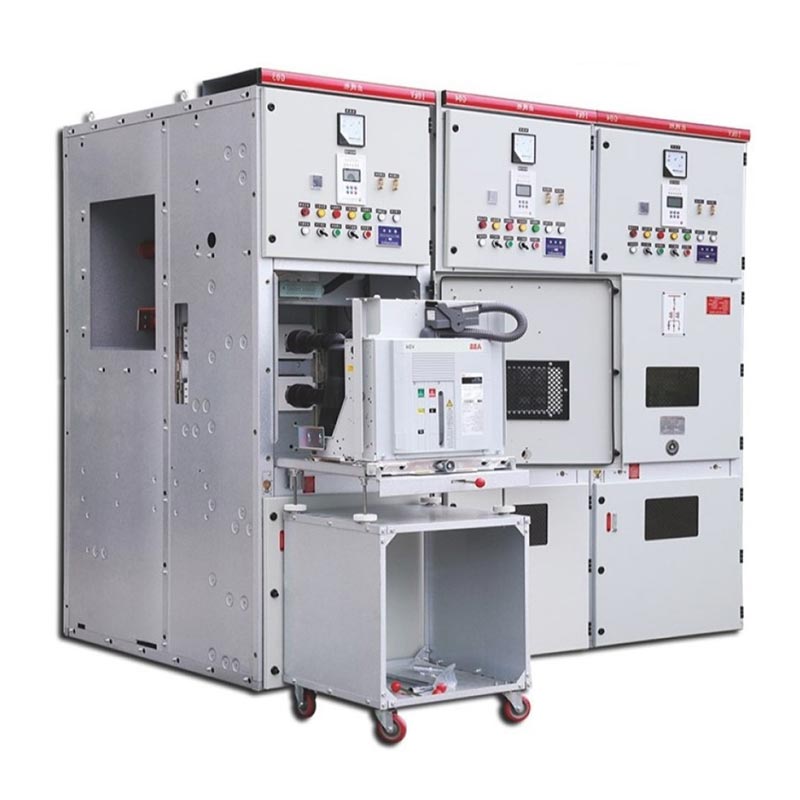

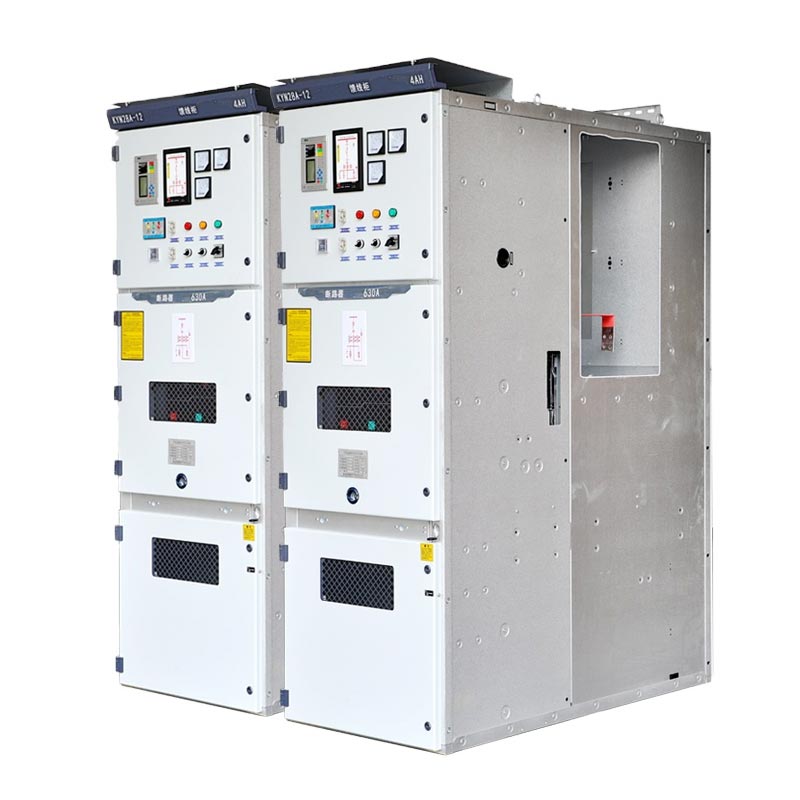

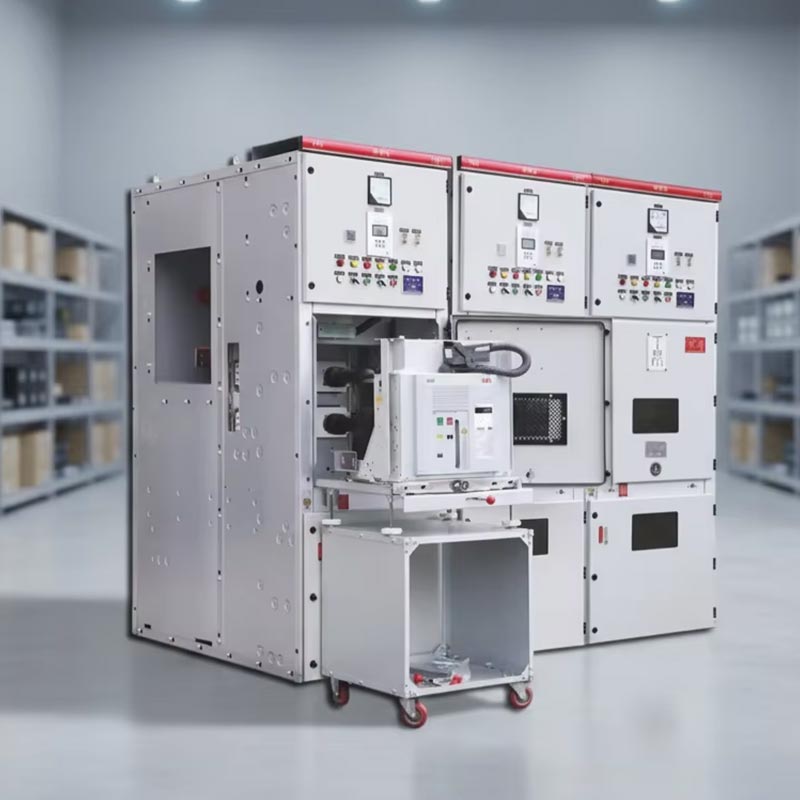

Кин28 Расклопно постројење 12кв

Расклопна јединица Усуне Кин28 12кВ је унутрашњи високонапонски дистрибутивни уређај са номиналним напонима који покривају 3,6кВ, 7,2кВ и 12кВ, погодан за 50/60Хз трофазне системе наизменичне струје. То је основна електрична опрема у модерној енергији пренос и дистрибуција, индустријска дистрибуција електричне енергије и поља напајања комерцијалних зграда. Производ усваја оклопну, металну затворену структуру, потпуно одвајајући функционалне јединице као што су прекидачи, сабирнице, каблови и контрола инструментације. Овај дизајн елиминише ширење кварова са луком од самог почетка. Такође је опремљена колицима за вакуумски прекидач који се извлачи, што омогућава брзо одржавање и замену без затварања низ сабирницу, у потпуности испуњавајући основне захтеве енергетских система за безбедан, стабилан и ефикасан рад и одржавање.

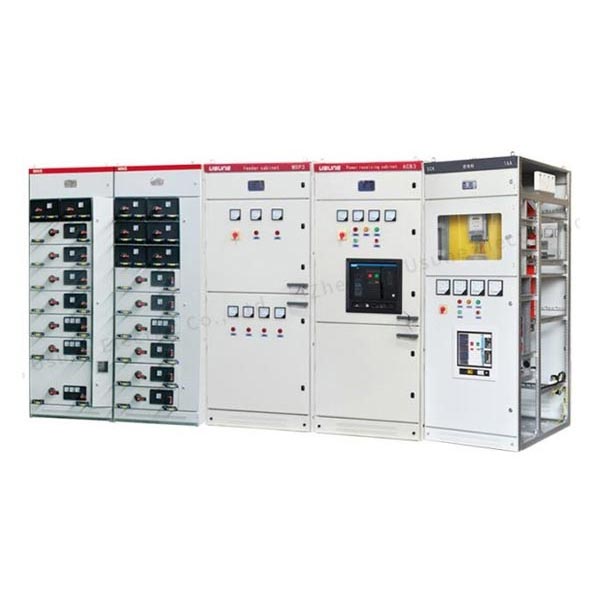

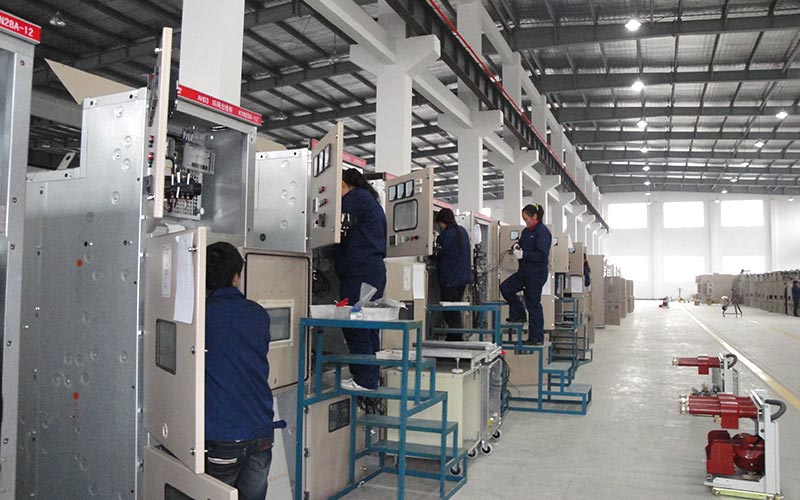

Нисконапонска расклопна опрема

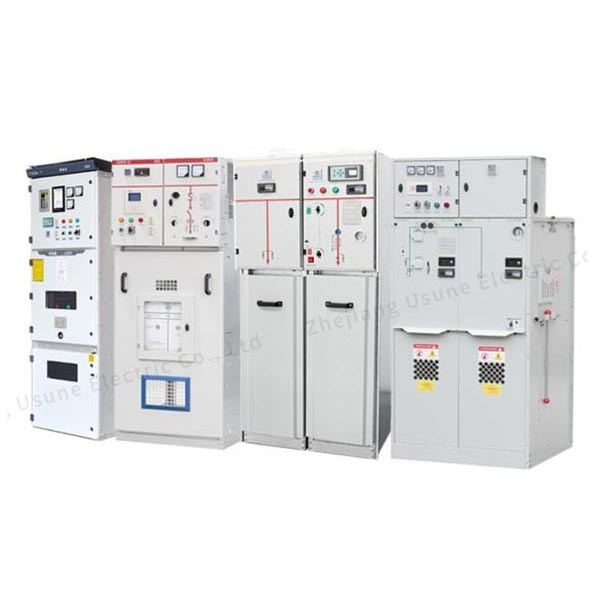

Средњонапонска расклопна опрема

Основни технички параметри

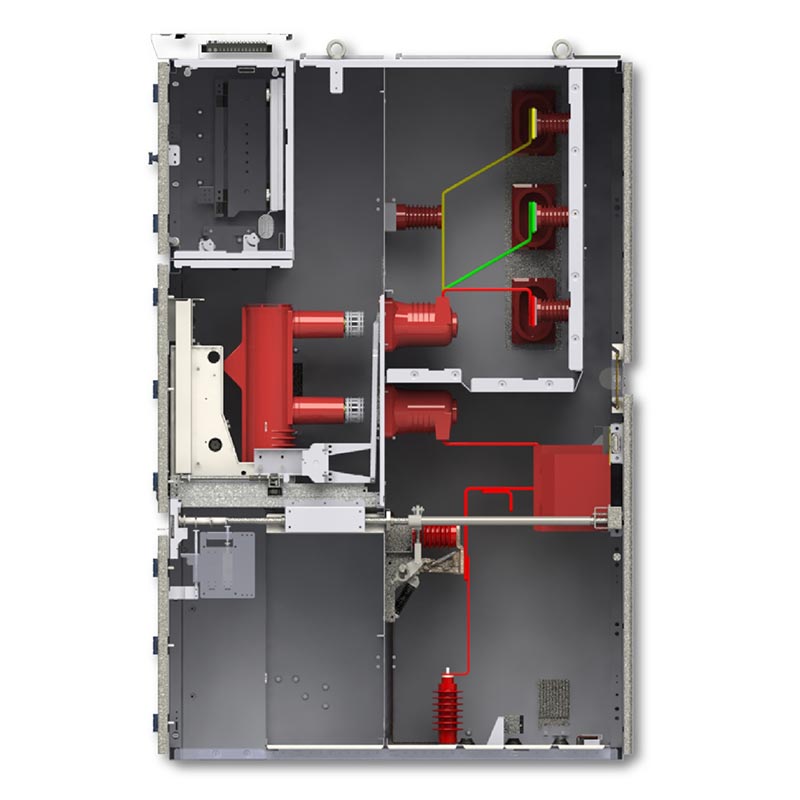

Независна структура преграда

Кин28 разводни уређај 12кВ усваја модуларни дизајн одељка са потпуно металном изолацијом. Четири функционалне области потпуно су независни, ефикасно спречавајући ширење грешке:

1. Одељак за прекидач: Инсталира колица вакуумског прекидача, опремљена прецизним навођењем и механизме за блокирање како би се обезбедило безбедно кретање колица.
2. Одељак сабирница: Затворени распоред главних и гранских сабирница са одличним перформансама изолације, избегавајући ризик од кратких спојева фаза-фаза/фаза-земља.
3. Одељак за каблове: Простран простор, погодан за кабловске везе са више кола, олакшава полагање каблова, ожичење, и тестирање.
4. Одељак за инструменте и контролу: Интегрише заштитне уређаје, мерне инструменте и контролни круг компоненте за централизовани надзор и рад.
5. Уређај за смањење притиска: Опремљен наменским поклопцем за смањење притиска на врху, може брзо да ослободи лук притисак у случају унутрашњих кварова, обезбеђујући безбедност кабинета и особља.

Основне предности производа

1. Дизајн покретних колица

Серија прекидача, ПТ и изолационих ручних колица су потпуно заменљиви. Током одржавања, једноставно уклоните неисправна ручна колица и гурните резервна ручна колица да брзо вратите напајање без искључивања целе сабирнице, значајно смањујући време одржавања нестанка струје.

2. Свеобухватно механичко блокирање „пет превенција“:

- Спречава случајно отварање и затварање прекидача;
- Спречава уклањање/гурање ручних колица прекидача под оптерећењем;
- Спречава случајно затварање прекидача за уземљење док је под напоном;
- Спречава случајно напајање када је прекидач за уземљење затворен;
- Спречава случајни улазак у одељке под напоном.

3. Оптимизована безбедност и одржавање

Дизајн рада и одржавања са предње стране елиминише потребу за задњим простором за одржавање, ефикасно штеди површина у разводној просторији; орман има уграђен кондензациони грејач, прилагодљив високој влажности окружења, спречавајући грешке у изолацији узроковане кондензацијом.

4. Висока изолација и отпорност на грешке

Кин28 разводни уређај 12кВ користи висококвалитетне изолационе материјале и научно распоређену изолацију, постижући висок ниво изолације. Ефикасно се одупире кратким спојевима, пренапонима и другим електричним кваровима. Комбиновано са својом металном структуром оклопа, може се похвалити јаким могућностима контроле лука.

Главни типови апликација

1. Ормар за долазну линију: Прима струју из узводних извора, обезбеђујући пријем напајања и општу заштиту.
2. Ормарић за излазну линију: Дистрибуира снагу на оптерећења, моторе и друга терминална кола, пружајући заштиту.
3. ПТ и кабинет за мерење напона: Надзире напон система и обезбеђује заштиту од пренапона.
4. Кабинет за мерење: Интегрише инструменте за мерење енергије за тачну статистику потрошње енергије.
5. Ормарић сабирничких секција: Омогућава сегментирани рад, изолацију и заштиту секција сабирница.
6. Изолациони ормарић: Пружа електричну изолацију, обезбеђујући безбедно одржавање.

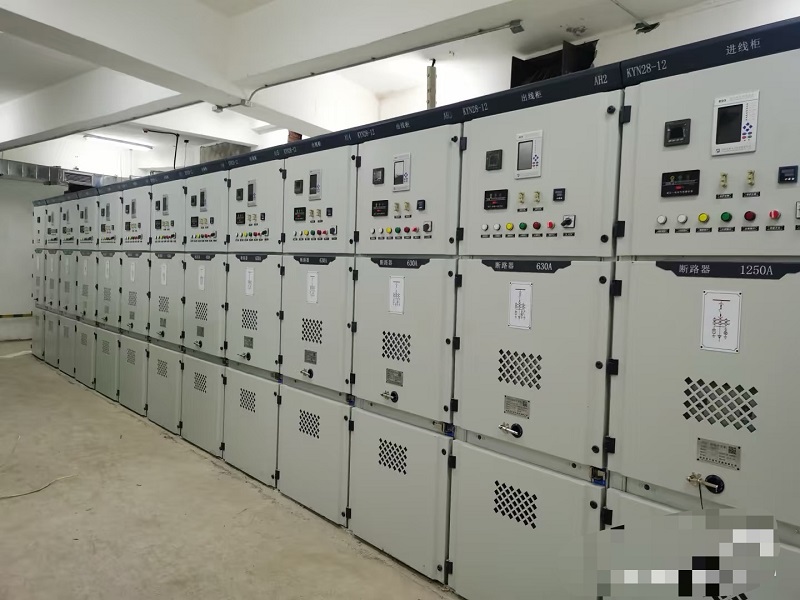

Случај примене у стварном свету

Случај 1: Пројекат дистрибуције струје 10кВ за велики центар података у источној Кини

Захтеви пројекта: Дата центар захтева 99,99% доступности енергије и нулту грешку, веома стабилан систем за дистрибуцију електричне енергије средњег напона како би се обезбедило непрекидно напајање језгра оптерећења као што су сервери и опрема за хлађење.

Решење: Комплетан систем дистрибуције електричне енергије је изграђен коришћењем Усуне Кин28 расклопних јединица 12кВ, укључујући улазни ормани, мерни ормани, ПТ ормани и 12 излазних ормана. Опремљен је кратким спојем од 40кА прекидни капацитет вакуумских прекидача и интелигентних интегрисаних заштитних уређаја за постизање брзог квара изолацију и прецизну локацију квара.

Оперативни резултати: Од пуштања у рад 2023. године, систем је радио без икаквих кварова, са 100% стопа тачности у заштитним акцијама. Годишње време нестанка струје је мање од 5 минута, у потпуности задовољавајући максимум захтеви за поузданост напајања дата центра и ефикасно избегавање економских губитака од десетина милионе долара због нестанка струје.

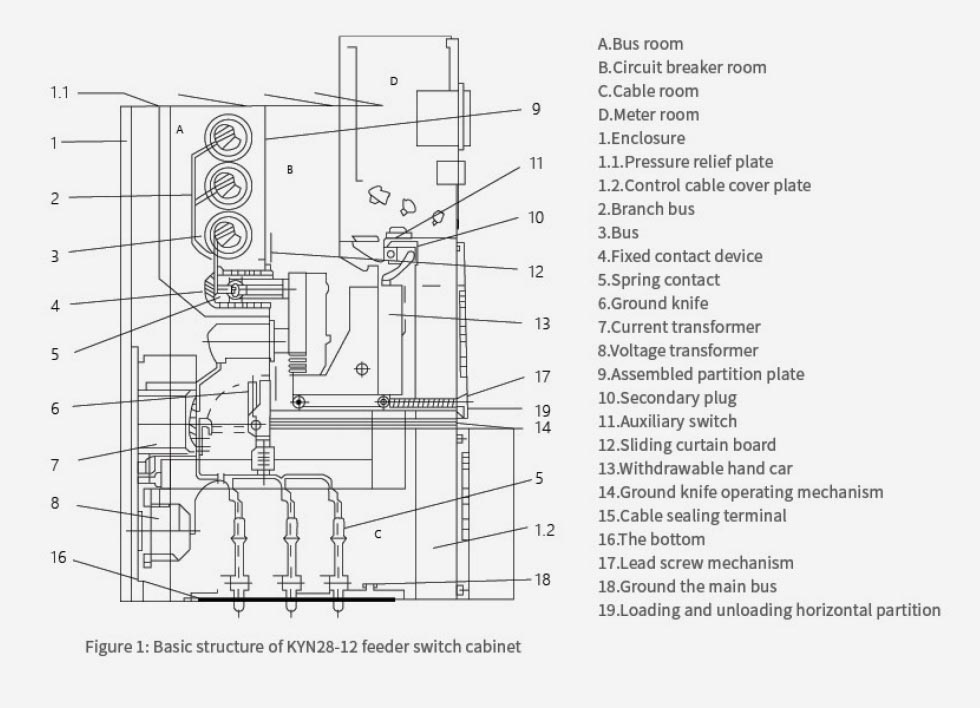

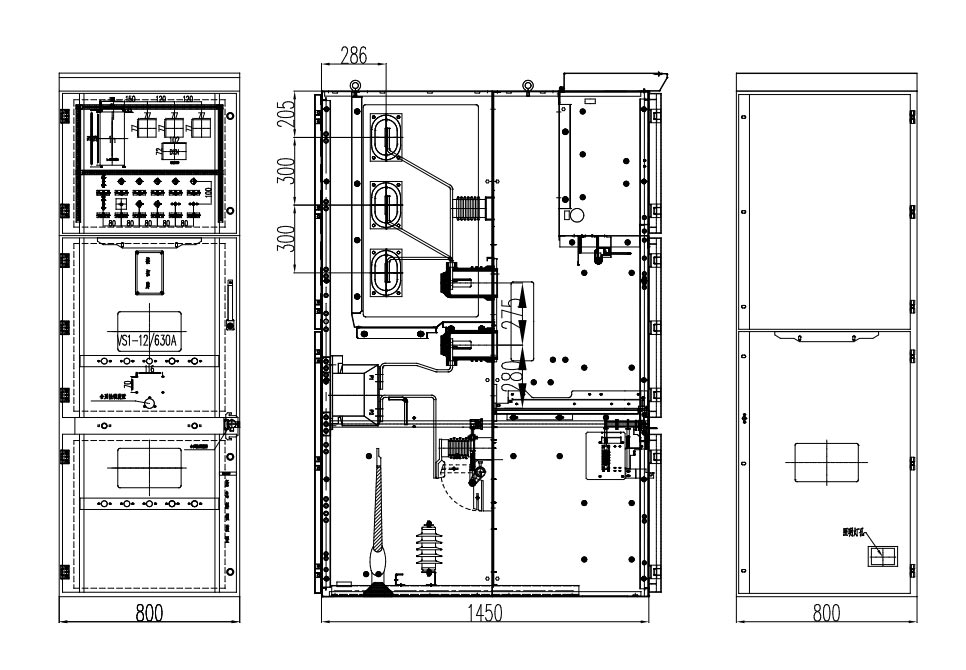

Спољна димензија производа

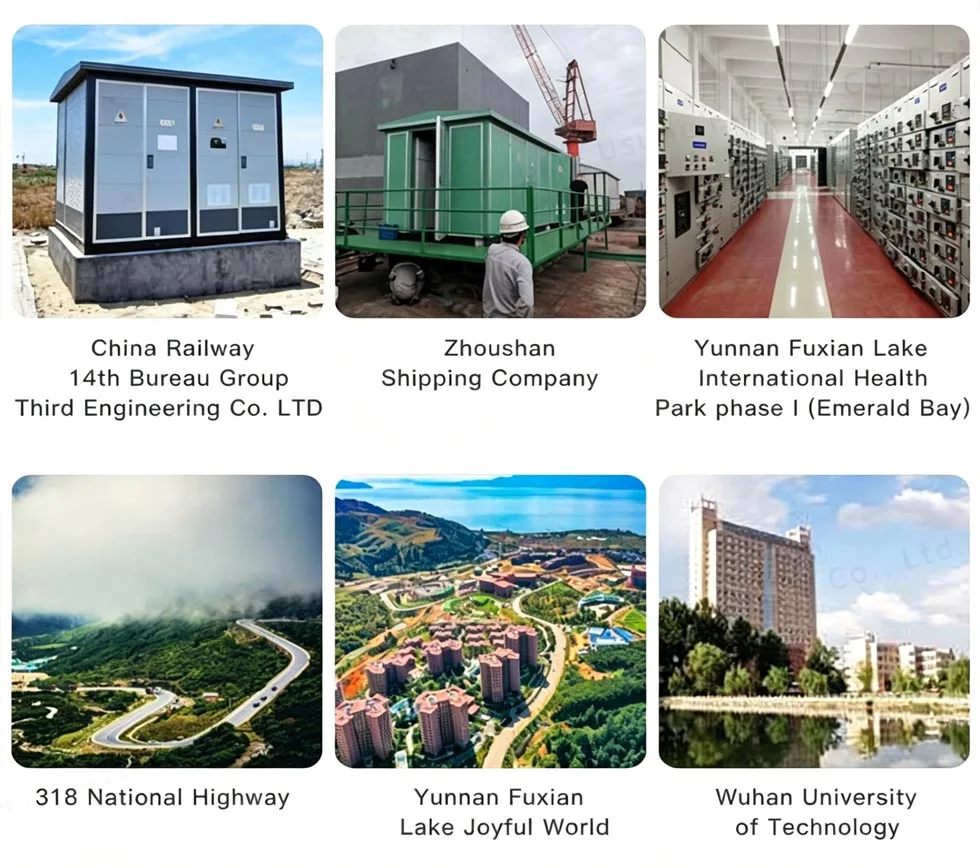

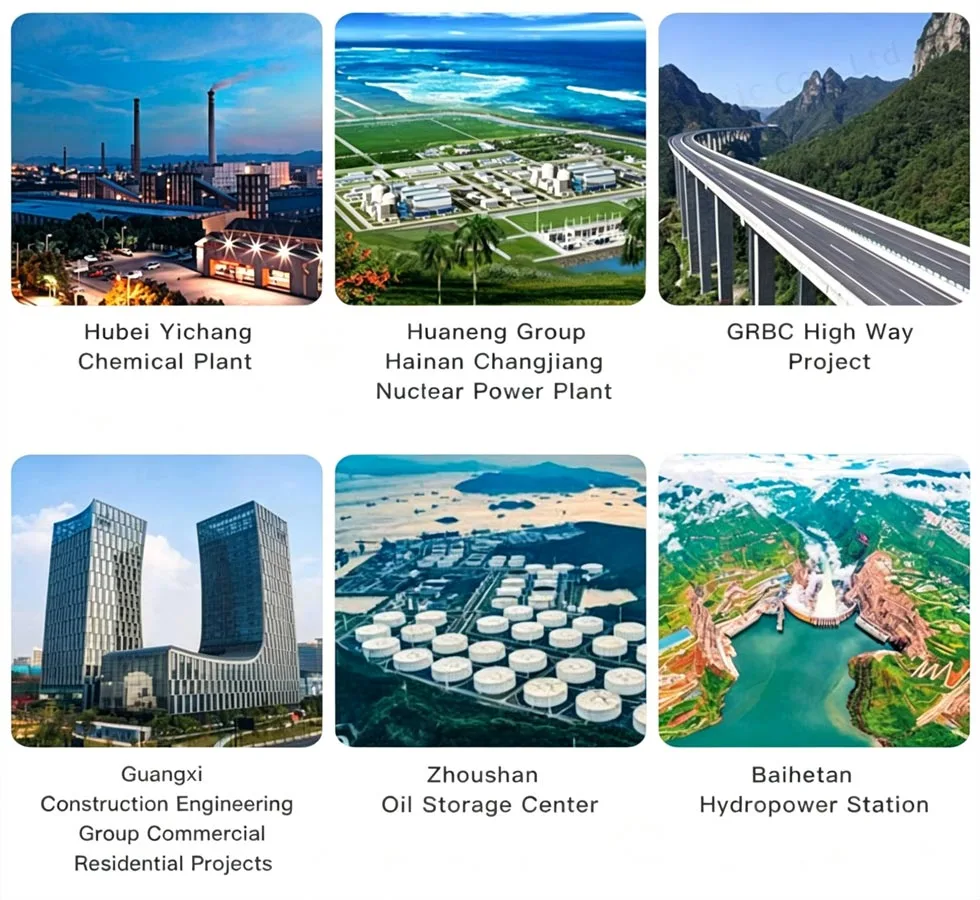

Референце пројекта

Пројекат лансирања ракета Цас-спаце

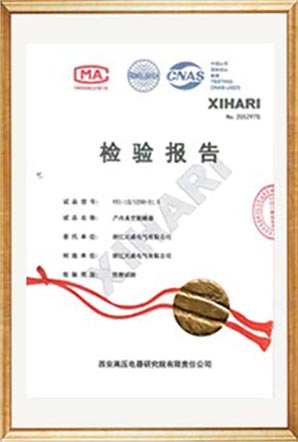

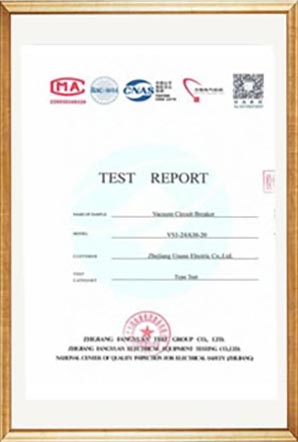

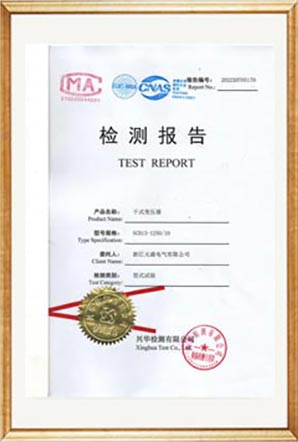

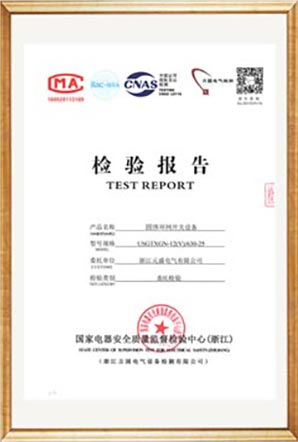

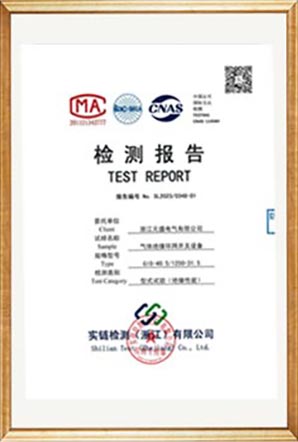

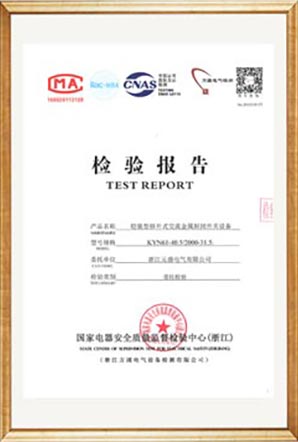

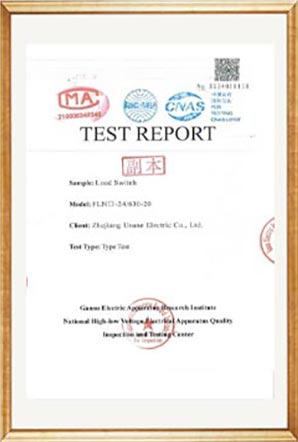

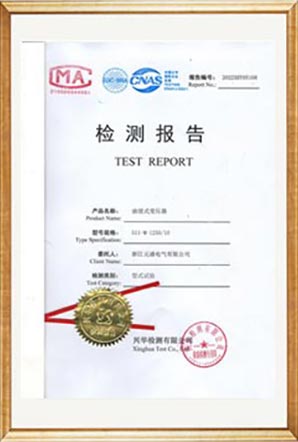

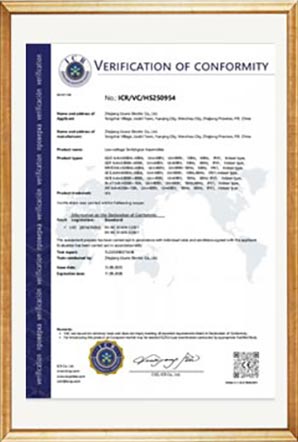

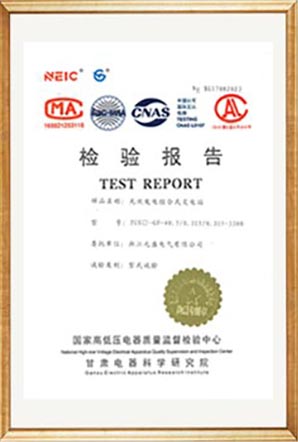

Извештај о тестирању

ФАКс

П1: Да ли је "пет-доказ" преклапање система Кин28 разводног уређаја 12кВ механички присилни механизам за закључавање, и да ли се може деактивирати?

Усуне КИН28 разводни систем „пет-прооф“ за закључавање користи чисто механички, принудни дизајн међусобног закључавања без електричног помоћног кола за откључавање, структурално елиминишући могућност погрешног рада. Само професионално особље за одржавање може га привремено откључати помоћу специјализованих алата под безбедним условима напајања квар и уземљење; не може се откључати током нормалног рада. Ово је у потпуности у складу са ИЕЦ и домаћом снагом безбедносни стандарди, максимизирајући безбедност оператера и опреме.

П2: Да ли производ може нормално да ради у условима високе влажности и велике надморске висине и који су посебни третмани потребно?

Стандардна толеранција влажности производа је ≤95% дневног просека и ≤90% месечног просека. Уграђени грејач кондензатора аутоматски одвлажује, лако се носи са окружењима високе влажности. За сценарије са надморским висинама >1000м може бити користи се са смањењем капацитета у складу са стандардима електропривреде (приближно 10% смањење на сваких 1000м повећања у надморска висина). Доступне су и прилагођене верзије ојачане изолације за повећање пузне стазе и спајање захтеви безбедности операција на великим висинама.
