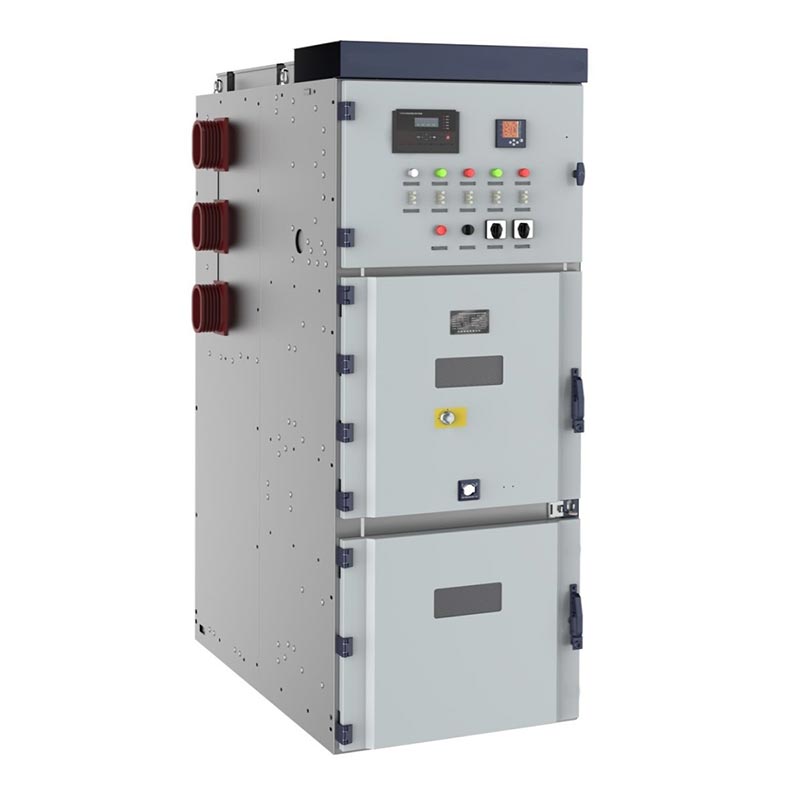

24кв Средњи напон Лв и Мв разводни уређај

Усуне 24кВ средњенапонски Лв и Мв расклопни уређај, КИН28-24 (З)(ГЗС1), припада оклопним извлачивим АЦ категорија расклопних уређаја затворених металом. Погодан је за трофазне АЦ 50Хз системе напајања и углавном се користи за моћ пријем, дистрибуција, контрола кола, заштита и надзор.

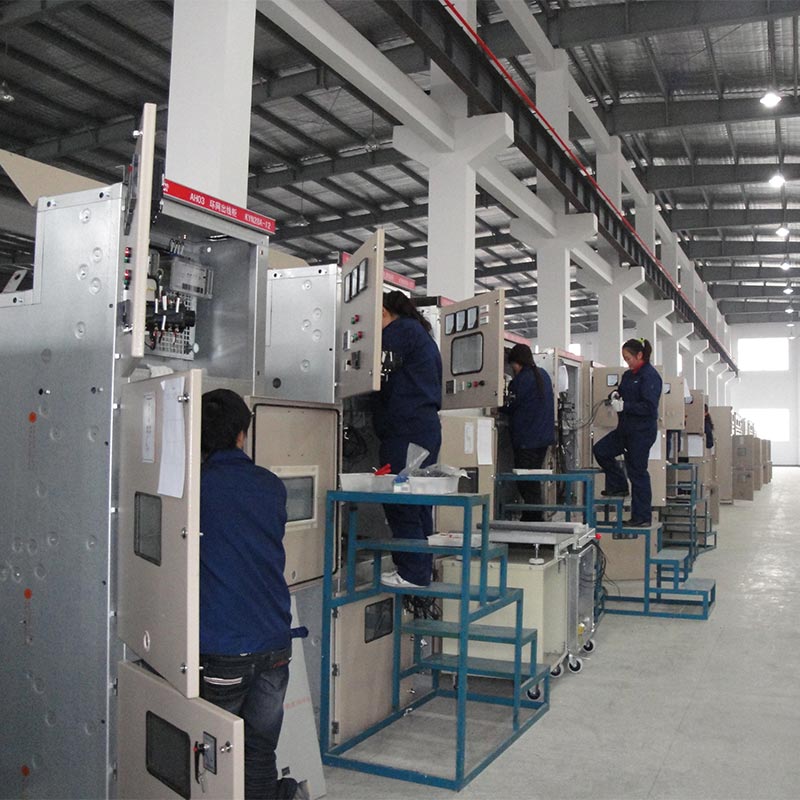

24кВ средњенапонски Лв и Мв склопни уређај се широко користи у електранама, подстаницама, индустрији и рударству предузећа и високе зграде за пријем, дистрибуцију, контролу и заштиту. Усунеово језгро производна база се налази у Кини, што га чини поузданим професионалним произвођачем који пружа висок квалитет решења за дистрибуцију електричне енергије средњег напона корисницима широм света.

Нисконапонска расклопна опрема

Средњонапонска расклопна опрема

Главни технички параметри

Наши производи се стриктно придржавају следећих стандарда

1. ГБ3906-2006 "3,6-40,5кВ АЦ металом затворене расклопне и управљачке јединице"
2. ГБ/Т11022 „Општи технички услови за високонапонску расклопну и управљачку опрему“
3. ИЕЦ62271-200 „Изменичне металне расклопне јединице са називним напоном изнад 1 кВ и испод 52 кВ“
4. ДЛ/Т404 „Технички услови за наручивање високонапонских расклопних уређаја за унутрашње наизменичне струје“

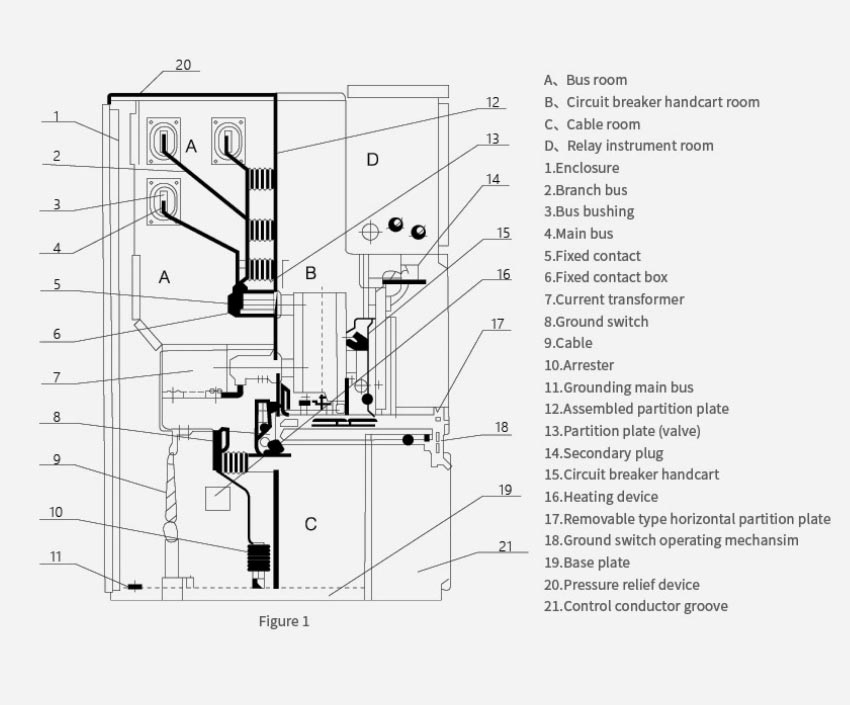

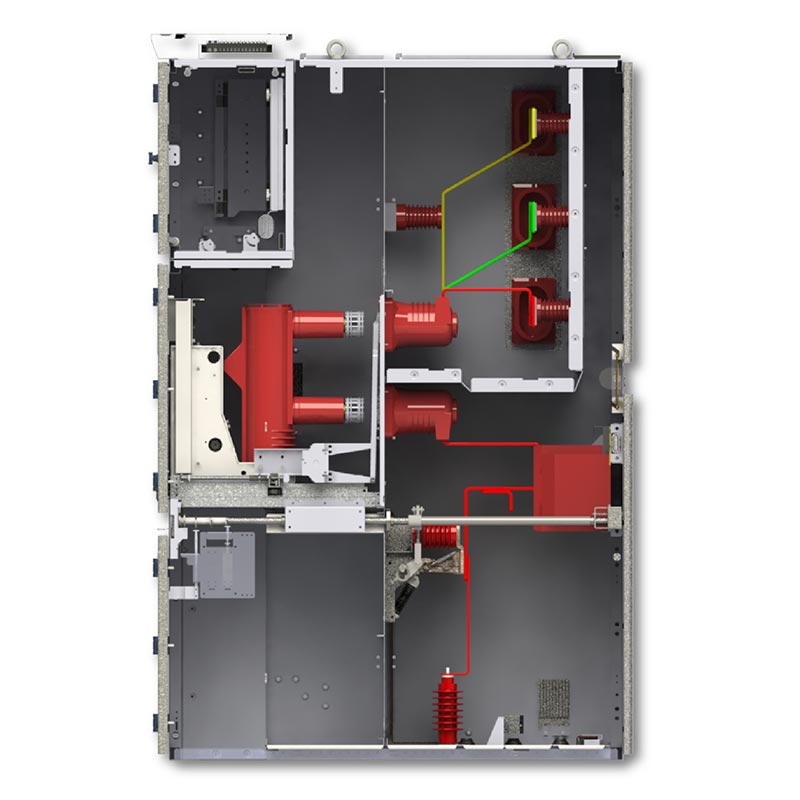

Структура кабинета

24кВ средњи напон ниског и средњег напона има потпуно металну преградну структуру, са сваким функционално подручје независно изоловано, ефикасно сузбијајући ширење лукова раседа.

1. Одељак за прекидач: Опремљен уклоњивим колицима вакуумског прекидача.
2. Одељак сабирница: Садржи главне сабирнице, гране сабирница и изолаторе сабирница.
3. Одељак за каблове: Инсталира струјне трансформаторе, трансформаторе напона, прекидаче за уземљење и кабловске терминале.
4. Одељак за контролни инструмент: Опремљен релејима, заштитним уређајима, инструментима, секундарним ожичењем и контролу панели.
5. Канал за растерећење притиска: Садржи уређај за ослобађање лука на врху кућишта ради повећања безбедности од квара.

Основне карактеристике

1. Независни одељци од свих метала за спречавање ширења и међусобног ометања лукова квара.

2. Свеобухватно механичко петоотпорно закључавање:
- Спречава гурање или повлачење колица прекидача под оптерећењем.
- Спречава затварање прекидача када је прекидач за уземљење затворен.
- Спречава случајно затварање прекидача за уземљење док је под напоном.
- Спречава случајни улазак у одељке под напоном.
- Спречава неисправан рад изолационог прекидача.

3. Одвојива колица постављена у средини за предњи рад и одржавање, олакшавајући поправке.

4. Висок ниво изолације, компактна структура и јака отпорност на грешке.

5. У складу са домаћим и међународним стандардима, прилагодљив различитим шемама дистрибуције електричне енергије

Практични случајеви примене

Случај 1: Општинска трафостаница у источној Кини

1. Позадина пројекта

Општинска трафостаница од 110 кВ била је потребна за надоградњу своје секундарне мреже за дистрибуцију електричне енергије како би задовољила растуће урбане услове потражњу за струјом и побољшати поузданост напајања.

2. Решење

36 Усуне 24кВ средњенапонских нисконапонских и средњих расклопних јединица постављено је за 24кВ систем дистрибуције електричне енергије.

3. Резултати

- Компактна конструкција расклопног уређаја уштедела је 30% површине подстанице.
- Петоотпорни систем закључавања радио је без икаквих незгода у раду током три године рада.
- Поуздана технологија вакуумског прекидања кола смањила је време нестанка за више од 80%, значајно побољшавајући квалитет напајања за 200.000 становника.

Случај 2: Велика петрохемијска фабрика у Централној Азији

1. Позадина пројекта

Савремени петрохемијски комплекс захтевао је високопоуздан систем дистрибуције електричне енергије средњег напона да би се обезбедио континуирани рад критичне производне опреме.

2. Решење

Обезбеђено 58 Усуне 24кВ расклопних јединица, посебно дизајнираних за оштра индустријска окружења и побољшане са отпорност на прашину и корозију.

3. Резултати

- Успешно је издржао сурово окружење на лицу места (висока прашина, хемијска испарења), показујући стабилност перформансе.
- Могућност брзог искључивања због грешке (≤ 60мс) штити скупе компресоре и реакторе од оштећења током кратког времена кола.
- Дизајн одржавања са предње стране смањује време застоја у одржавању за 50%, обезбеђујући континуитет производње.

Спољна димензија производа

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАКс

П1: Који је применљиви опсег напона овог 24кВ средњенапонског Лв и Мв разводног уређаја?

А1: Производ је погодан за 3,6～12кВ, 24кВ трофазне АЦ 50/60Хз системе напајања, задовољавајући потребе већине сценарији дистрибуције електричне енергије средњег напона.

П2: Да ли опрема подржава одржавање и поправку на лицу места?

А2: Да. Производ има дизајн са предњим управљањем и одржавањем; колица прекидача се могу померати за брзо одржавање и замену без утицаја на рад других кола.

П3: Као професионални добављач, да ли ваша фабрика нуди прилагођена решења?

А3: Да. Усуне може прилагодити називну струју, струју прекида кратког споја, величину ормара, конфигурацију заштите, итд., према захтевима пројекта да се прилагоди различитим условима рада и захтевима система.
