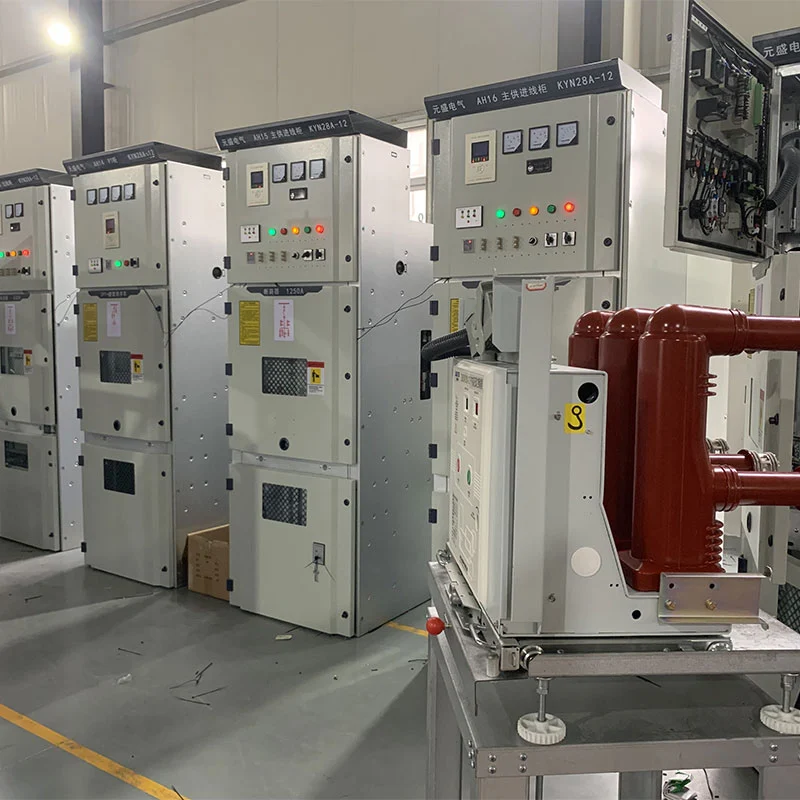

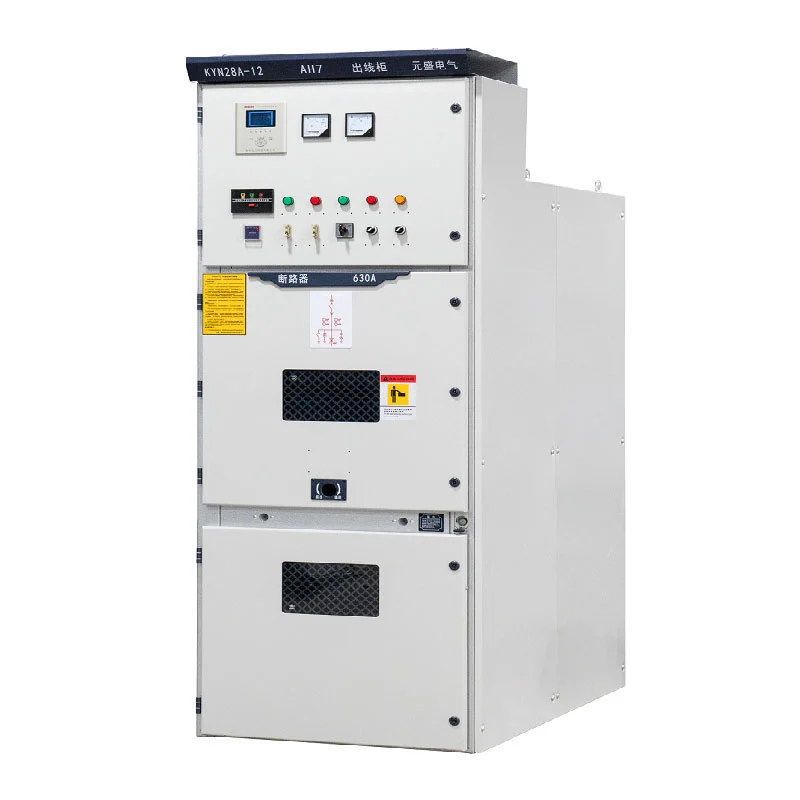

Кин28 расклопни уређај средњег напона

Циљани корисници и усклађеност

Ова платформа служи ЕПЦ извођачима, велетрговцима електричне енергије, трафостаницама, индустријским објектима и инфраструктурним развојима који траже свестрано унутрашње решење средњег напона за дистрибуцију. Усуне пословање је регулисано оквирима ИСО 9001, ИСО 14001 и ИСО 45001. Производња је усклађена са одговарајућим ИЕЦ и ГБ директивама, а ЦЕ ознака је доступна за квалификоване регионе.

Методологија спецификације

Избор одговарајућег расклопног уређаја средњег напона почиње анализом саме електричне мреже. Инжењеринг пре поруџбине обично укључује верификацију напона система, фреквенције, вршне струје оптерећења, величине кратког споја, броја фидера, заштитних потреба, шеме каблова и фактора амбијенталне инсталације. Усуне процењује ове детаље специфичне за пројекат да би предложио оптимизовану конфигурацију, избегавајући генеричке спецификације. Овај прилагођени процес одабира је од виталног значаја за подстанице, фабрике и електроенергетску инфраструктуру где више средњенапонских кола ради истовремено.

Техничке оцене и перформансе

Стандардни склопови прихватају нивое средњег напона од 3,6кВ до 12кВ, са капацитетима континуиране струје од 630А до 3150А. Могућности отпорности на кратки спој нуде се у слојевима—25кА, 31,5кА, 40кА и 50кА—са избором који је диктирао израчуната струја квара мреже, а не само рутинско оптерећење. Усклађивање називне струје и снаге кратког споја са узводним и низводним апаратима осигурава кохезивни рад система.

Архитектура и координација система

Холистички средњенапонски дистрибутивни низ ретко се ослања на један тип кабинета; долазни извори, одлазни водови, трансформатори, мерење, детекција напона и везе магистрале захтевају различите функције. Средњонапонска расклопна јединица Кин28 се може склопити да инкорпорира долазне, одлазне, ПТ, мерне, сабирне и изолационе јединице унутар обједињене електричне мреже. Ова флексибилност осигурава да физички састав директно одражава одобрени једнолинијски дијаграм.

Заштитна интеграција

Заштита средњег напона захтева системску перспективу, обезбеђујући хармонију између расклопних уређаја, прекидача, релеја, трансформатора, каблова и горњих уређаја. Кин28 средњенапонски склопни уређај подржава интеграцију одређених заштитних и контролних елемената. Вакумски прекидач управља примарним пребацивањем, док су повезани релеј и управљачка шема прилагођени електричном дизајну. Усуне сарађује са клијентима да би синхронизовао конфигурацију ормара са заштитном документацијом, што је критична потреба за ЕПЦ предузећа.

Механичка структура и распоред

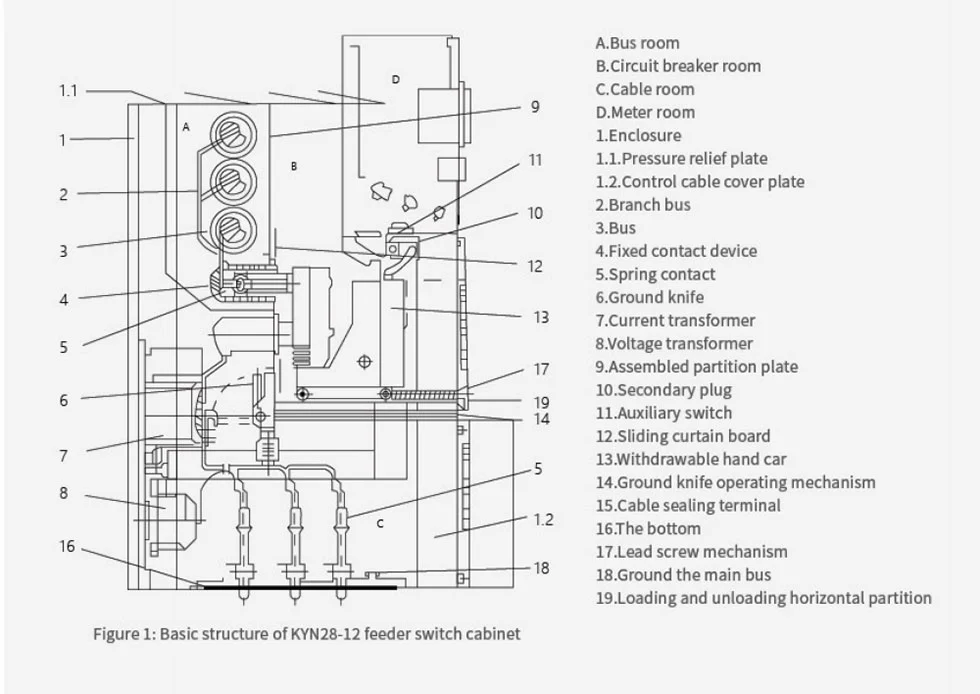

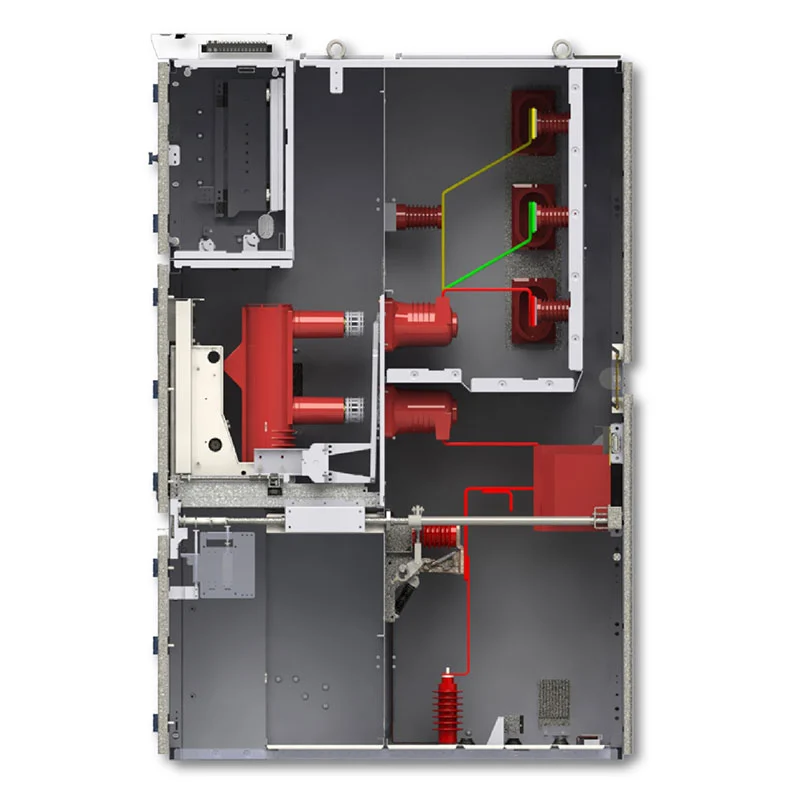

Опрема има кућиште обложено металом са одвојеним зонама за примарне компоненте, сабирнице, завршнице каблова и секундарне контроле. Ово унутрашње зонирање успоставља јасан оквир за инсталацију и омогућава да се читава линија усклади са кабловским стазама, контролним ожичењем, радним размаком и димензијама просторије. За пројекте са више кабинета, аранжман је вођен бројем струјних кола и функционалним захтевима, а не третирањем сваког лежишта као самосталног производа.

Припрема локације и ограничења животне средине

Пре наручивања, услови електричне просторије морају бити процењени, укључујући расположиви отисак, оријентацију улаза каблова, сервисни размак, температуру, влажност, надморску висину, вентилацију и руте за руковање опремом. Стандардни Кин28 средњенапонски разводни уређај је намењен за унутрашњу употребу, ради у границама од -15°Ц до +40°Ц, са дневном просечном релативном влажношћу ограниченом на 95% и просечном месечном на 90%. Посебна окружења или локације на великој надморској висини захтевају рану консултацију са Усунеом како би се прилагодили електрични и изолациони параметри.

Основни функционални модули

Долазна лежишта повезују извор средњег напона са системом сабирница, са јачином струје, заштитом, мерењем и кабловима прилагођеним узводној мрежи. Одлазни одељци испоручују енергију трансформаторима, моторима или процесним оптерећењима, величине према распореду оптерећења пројекта. ПТ и мерна поља олакшавају трансформацију напона и праћење енергије. Аранжмани секцификатора магистрале омогућавају управљано спајање или раздвајање секција магистрале, повећавајући флексибилност мреже.

Индустри Деплоиментс

Унутар подстаница, Кин28 средњенапонски разводни уређај је организован око улазних извора, напајања трансформатора, одлазних кола и сегментације магистрале према једнолинијском дијаграму. Производни погони га користе за снабдевање производних линија, мотора, компресора и пумпи са различитим капацитетима довода. Рударске операције имају користи од његове способности да управља дистрибуираним тешким оптерећењима као што су вентилација и опрема за обраду. Комерцијалне вишеспратнице и велике зграде интегришу га за структурирани пријем струје и вишеструка напајања трансформатора усклађена са ограничењима њихових електричних просторија.

Техничке спецификације

Коначну спецификацију треба потврдити према напону пројекта, струји оптерећења, нивоу квара, заштити шема, распоред каблова и окружење за инсталацију.

Помоћ у набавци и време испоруке

Са преко 14 година у производњи електричне опреме, Усуне нуди техничку подршку за набавке средњег напона засноване на пројектима. Клијенти достављају једнолинијске дијаграме, спецификације напона/струје/кратког споја, броја ормана, функционалних потреба и услова на локацији; Усуне тада помаже у техничкој валидацији и конфигурацији. Стандардна подешавања обично захтевају 15–20 дана за производњу након потврде и плаћања, мада стварна испорука варира у зависности од сложености пројекта и обима поруџбине.

Спољна димензија производа

Пројекат лансирања ракета Цас-спаце

Серија КИН28 је одабрана за примену у пројекту лансирања ракета у свемиру. За разлику од стандардних комерцијалних објеката или производних погона, ваздухопловна инфраструктура обично садржи бројне специјализоване електричне потребе и помоћне системе распоређене у различитим зонама. Као резултат тога, решења за дистрибуцију средњег напона морају бити усклађена са свеобухватном архитектуром напајања локације.

За овај конкретан подухват, распоред расклопних уређаја се сматрао кључном компонентом шире електродистрибутивне мреже локације, која покрива пријем електричне енергије, дистрибуцију напона, заштитне мере и потребе за електричном контролом. Овај случај је пример Усунеове компетенције у доприносу специјализованим инжењерским задацима, при чему опрема средњег напона мора бити синхронизована са електричним захтевима по мери, а не као универзални стандардни ормар.

Стандарди и тестирање

Усуне управља холистичким оквиром управљања који интегрише осигурање квалитета, надзор производње, усклађеност са животном средином и здравље и безбедност на раду током процеса производње и инспекције.

Предузеће има акредитиве ИСО 9001, ИСО 14001 и ИСО 45001. Дизајн производа је у складу са одговарајућим ИЕЦ и ГБ спецификацијама, док је ЦЕ усаглашеност доступна за одговарајуће конфигурације модела.

Пре испоруке, сваки део опреме пролази кроз систематске инспекције и функционалне тестове који испитују кључне компоненте, склоп конструкције, електричне завршетке и комплетну јединицу. Пакети документације укључујући техничке листове и сертификате о испитивању могу се издати у складу са појединачним пројектним мандатима.

ФАК

Које информације су потребне за избор?

Главне информације укључују системски напон, фреквенцију, називну струју, ниво кратког споја, број долазних и излазна кола, захтеви заштите, распоред каблова и услови уградње.

Које оцене напона су доступне?

Обезбеђена конфигурација подржава системе од 3,6 кВ, 7,2 кВ и 12 кВ. Коначну оцену напона треба потврдити према електричној мрежи купца.

Може ли Усуне да конфигурише поставу према једнолинијском дијаграму?

Да. Усуне може да прегледа електрични дијаграм купца и да конфигурише функције и оцене кабинета према захтевима пројекта.

Може ли се опрема користити у подстаницама?

Да. Може се конфигурисати за улазну снагу, трансформаторске фидере, излазна кола, мерење, мерење напона, и секција сабирница у унутрашњим применама на подстаницама.

Које стандарде прати Усуне?

Усуне производи су дизајнирани у складу са важећим ИЕЦ и ГБ стандардима. Компанија послује под ИСО 9001, ИСО 14001 и ИСО 45001 системи управљања, са ЦЕ сертификатом доступним за применљива тржишта.

Може ли се доставити техничка документација?

Да. Усуне може да обезбеди техничке спецификације, извештаје о тестирању, документацију о производу и остало у вези са пројектом докумената према захтевима купаца.

Који је уобичајени период производње?

За стандардне конфигурације, производња је обично око 15-20 дана након техничке потврде и плаћања. Тхе стварни распоред зависи од конфигурације и количине.

Затражите техничку понуду

Ако купујете расклопну опрему средњег напона Кин28, наведите свој једнолинијски дијаграм, напон система, називни струја, ниво кратког споја, количина ормана, захтеви за напајање, захтеви заштите и инсталација условима.

Усуне може проценити електричне захтеве и обезбедити одговарајућу конфигурацију расклопног уређаја средњег напона за ваш пројекат.
