Преглед чланка
Овај водич објашњава како функционише главна јединица са прстеном са ваздушном изолацијом, које компоненте одређују њен учинак, како проценити њене техничке спецификације и шта купци треба да провере пре куповине. Такође покрива уобичајене изазове у примени, оперативну безбедност и праксе одржавања које могу помоћи у смањењу застоја који се могу избећи.
1. Шта је РМУ главне јединице са ваздушном изолацијом?

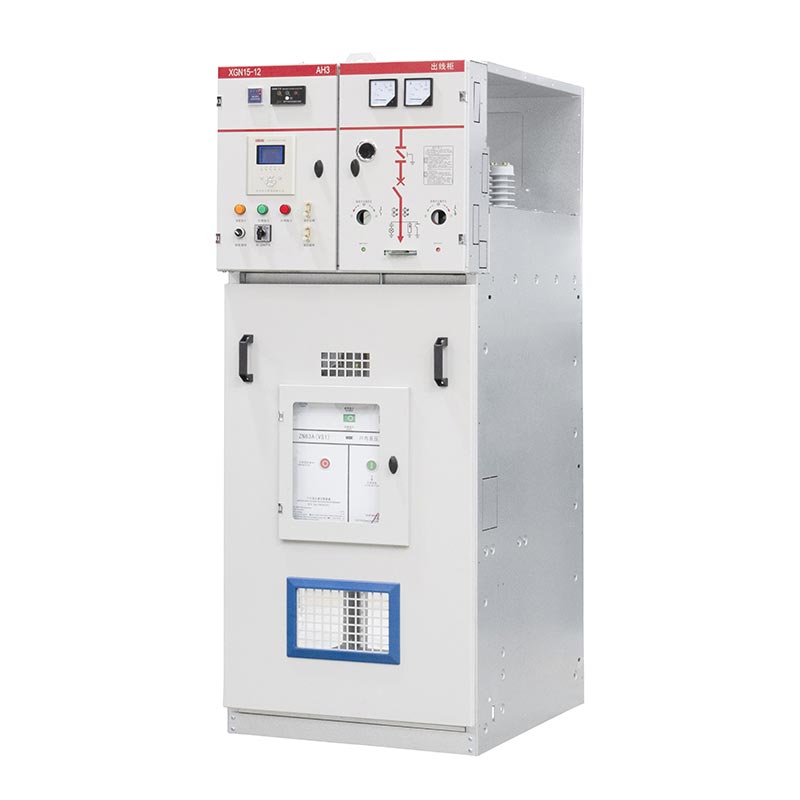

Анваздушно изоловани прстен главна јединица РМУје средњенапонски електрични расклопни склоп дизајниран за повезивање, контролу и изолацију кола у дистрибутивној мрежи. Користи атмосферски ваздух као изолациони медијум око применљивих компоненти под напоном уместо да се ослања на СФ₆ гас као примарни изолациони медијум у тим одељцима.
Терминпрстен главна јединицаописује улогу опреме у распореду дистрибуције прстена. Прстен обично повезује више тачака дистрибуције, омогућавајући снази да дође до подстанице из различитих праваца када то дозвољавају дизајн мреже и оперативна конфигурација. РМУ комбинује неколико функција преклапања унутар компактног кућишта, помажући оператерима дистрибуције да управљају фидерима и прикључцима трансформатора.
За разлику од дистрибутивног трансформатора, који мења електрични напон, РМУ управља повезивањем и искључивањем средњенапонских кола. У зависности од своје конфигурације, може да обезбеди пребацивање оптерећења, изолацију, уземљење и заштиту фидера преко осигурача или прекидача.
Ваздушно изоловани РМУ се користе у апликацијама где су инжењерима потребне јасно дефинисане функције пребацивања, изолациони распоред без гаса и конфигурација прилагођена окружењу инсталације. Пре него што га одреди, пројектни тим треба да потврди напон система, ниво квара, радну шему, расположиви простор и примењиве захтеве за комуналне услуге.
2. Како функционише ваздушно изолован РМУ?
Ваздушно изоловани РМУ управља електричном енергијом контролишући везе између улазних прстенастих довода и одлазних дистрибутивних кола. У типичном тросмерном распореду, две функционалне јединице повезују секције прстенастог кабла, док трећа напаја или штити локални напојник трансформатора.
Нормалан рад дистрибуције
Током нормалног рада, склопни уређаји се постављају према одобреном оперативном плану мреже. Многе дистрибутивне мреже користе распоред каблова у облику прстена са нормално отвореном тачком. Овај аранжман чува алтернативни пут снабдевања, а да се читав прстен не користи као затворена петља.
Изолација квара и обнављање напајања
Ако на делу кабла дође до квара, заштитни уређаји откривају или прекидају квар како је пројектовано, док оператери или одобрени систем аутоматизације изолују погођени део. Преостала здрава мрежа се тада може обновити преко алтернативног фидера, под условом да то дозвољавају оцене опреме, капацитет мреже, координација заштите и поступци пребацивања.
| Радни услови | РМУ функција | Оперативни циљ |
|---|---|---|
| Нормалан рад | Одржава предвиђене конекције кола. | Испоручите напајање прикљученим оптерећењима. |
| Планирано одржавање | Изолује релевантно коло и омогућава одобрене процедуре уземљења. | Успоставите безбедне услове за рад. |
| Квар кабла | Ради са шемом заштите система да би прекинуо или изоловао погођени део. | Ограничите погођено подручје мреже. |
| Обнова мреже | Омогућава ауторизовано пребацивање ради поновног повезивања здравих делова где је дозвољено. | Вратите услугу што је безбедније и брже могуће. |
Важно је разликовати пребацивање оптерећења од прекида квара. Прекидач оптерећења је дизајниран за одређене функције укључивања; не сме се претпоставити да прекида сваку струју кратког споја. Заштита од квара може захтевати координирану комбинацију осигурача и прекидача или прекидач са одговарајућим заштитним релејем.
3. Које су главне компоненте ваздушно изолованог РМУ-а?
Тачан унутрашњи распоред варира у зависности од произвођача и модела, али већина дизајна комбинује склопне уређаје, проводнике, изолационе структуре, сигурносне механизме и опциону опрему за надзор.
Прекидачи оптерећења
Прекидачи оптерећења повезују или искључују струјна кола под њиховим специфицираним нормалним условима преклапања оптерећења. У прстенастој конфигурацији, они омогућавају оператерима да контролишу долазне и одлазне делове кабла. Њихова номинална способност израде, ломљења и краткотрајне отпорности мора одговарати предвиђеној дужности.
Сабирнице и електричне везе
Сабирнице обезбеђују проводне путеве између функционалних јединица. Њихов материјал, попречни пресек, квалитет везе и термички дизајн утичу на способност ношења струје и пораст температуре. Завршеци каблова такође морају бити компатибилни са наведеним типом кабла и распоредом инсталације.
Прекидачи и блокаде за уземљење
Прекидачи за уземљење обезбеђују средство за уземљење одређених изолованих делова кола када то дозвољава одобрени радни редослед. Механичке или електричне блокаде помажу у спречавању забрањених операција пребацивања. Ови механизми су важни, али не замењују проверу изолације и одсуства напона према важећој безбедносној процедури.

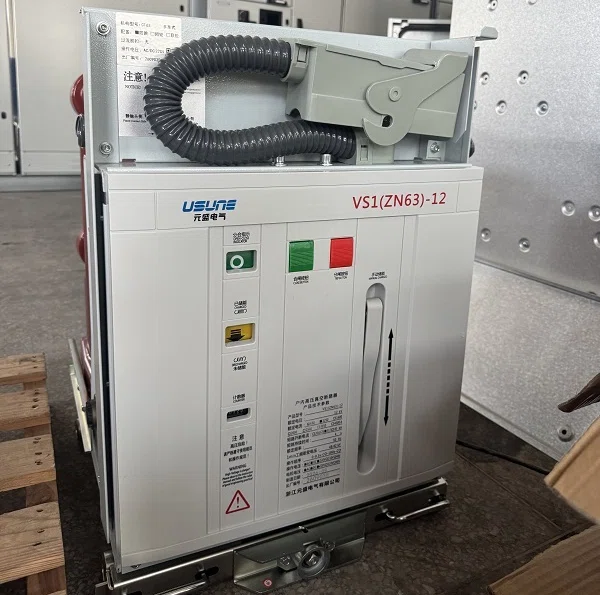

Комбинације осигурача и прекидача или прекидачи
Напајачи трансформатора могу користити комбинацију осигурача и прекидача или прекидач са заштитним релејима. Одговарајуће решење зависи од карактеристика трансформатора, очекиване струје квара, захтева селективности и филозофије заштите мреже.
Изолатори, кућишта и додатна опрема за надзор
Изолациони носачи одржавају потребне електричне размаке и подржавају компоненте под напоном. Кућиште штити опрему од утицаја околине и механичких услова специфицираних за производ. Опциони индикатори напона, индикатори пролаза грешке, моторни оператери и комуникациони уређаји могу побољшати оперативну видљивост и даљинску контролу када су правилно интегрисани.
4. Које предности нуди ваздушна изолација?
Ваздушна изолација може понудити практичне користи за пројекте дистрибуције, посебно када власник пројекта жели да избегне изолацију на бази СФ₆ у релевантним одељцима. Вредност ових погодности зависи од дизајна опреме и радног окружења.
- Нема потребе за СФ₆ у ваздушно изолованим одељцима:Одговарајући дизајн избегава разматрање руковања, праћења цурења и опоравка на крају животног века повезано са СФ₆ у тим одељцима.
- Видљиви и приступачни аранжмани где су дизајнирани:Неке конструкције обученом особљу олакшавају преглед компоненти и положаја пребацивања. Приступачност се мора проверити за тачан модел.
- Модуларна конфигурација:Функционалне јединице могу бити распоређене тако да задовоље различите долазне, одлазне и захтеве трансформатора-феедера када породица производа подржава потребне комбинације.
- Практично планирање одржавања:Без СФ₆ у ваздушно изолованим секцијама, оператери избегавају сервисне задатке у вези са гасом за те секције, иако је електрично и механичко одржавање и даље неопходно.
- Подршка за аутоматизацију дистрибуције:Опциони мотори и додаци за надзор могу да подрже даљинско пребацивање и извештавање о статусу.
Која су ограничења?
Конструкције са ваздушном изолацијом могу захтевати веће електричне размаке и већи отисак инсталације него неке алтернативе са гасном изолацијом. Влажност, контаминација, кондензација, надморска висина и услови затвореног простора такође могу утицати на перформансе изолације. Дизајн без гаса не значи аутоматски рад без одржавања или супериорне перформансе у сваком окружењу.
Купци треба да упореде комплетну конфигурацију опреме, трошкове инсталације, захтеве животног циклуса, услове животне средине и применљиве прописе уместо да бирају РМУ само на основу изолационог медијума.
5. Где се користе ваздушно изоловани РМУ?
Ваздушно изоловане прстенасте главне јединице могу служити низу средњенапонских дистрибутивних апликација, у зависности од њиховог напона, заштитних аранжмана, конструкције кућишта и одобрених услова уградње.
Индустријска постројења
Фабрике и постројења за прераду користе опрему за дистрибуцију средњег напона за напајање трансформатора, производних простора и других електричних оптерећења. РМУ може да подржи изолацију фидера и помогне тимовима за одржавање да управљају деловима мреже без непотребног утицаја на целу локацију.
Пословни и стамбени објекти
Канцеларијски комплекси, стамбени објекти, малопродајни објекти и пројекти мешовите намене могу користити РМУ на локалним дистрибутивним подстаницама. Компактни функционални аранжмани могу поједноставити управљање вишеструким трансформаторским доводима унутар планиране електричне инфраструктуре.
Комуналне дистрибутивне мреже
Оператери дистрибуције могу инсталирати РМУ-ове на тачкама мрежног повезивања да контролишу секције напона и подржавају процедуре обнављања. Изабрана јединица мора да задовољи специфичне захтеве за заштиту, преклапање, инсталацију и документацију.
Обновљиви извори енергије и инфраструктурни пројекти
Соларне инсталације, инфраструктурни објекти и други енергетски пројекти могу захтевати средњенапонско пребацивање између сабирних кола, трансформатора и дистрибутивне мреже. РМУ мора бити изабран у складу са стварним доприносом квара, уклопним дужностима и дизајном мрежне везе.
За спољне или обалне инсталације, пројектни тимови треба да додатно процене заштиту кућишта, отпорност на корозију, температурни опсег, контролу кондензације и заптивање улаза каблова. Погодност било ког конкретног модела мора бити потврђена у односу на услове сервисирања које је објавио произвођач.
6. Које спецификације купци треба да провере?
Избор ваздушно изолованог РМУ захтева више од усклађивања номиналног напона. Нетачне оцене или неодговарајући аранжман заштите могу створити безбедносне ризике, кашњења у пуштању у рад и скупе промене опреме. Купци треба да доставе произвођачу параметре мреже и захтеве пројекта пре него што траже понуду.
| Спецификација | Шта проверити | Зашто је важно |
|---|---|---|
| Називни напон | Компатибилност са номиналним и максималним радним напоном система. | Обезбеђује да изолација и оцене опреме одговарају мрежи. |
| Називна струја | Струја сабирнице, прстенастог прекидача и напојног вода. | Спречава избор опреме неприкладне за очекивано оптерећење. |
| Перформансе кратког споја | Називна краткотрајна отпорна струја, трајање и релевантне обавезе израде или прекида. | Усклађује разводни уређај са израчунатим нивоом грешке. |
| Функционална конфигурација | Број путева, прстенастих прекидача, трансформаторских фидера и проширења. | Поравнава опрему са једнолинијским дијаграмом. |
| Начин заштите | Комбинација осигурача-прекидача или склоп прекидача и релеја. | Подржава исправно уклањање грешака и координацију. |
| Изолација и зазори | Дизајн ваздушне изолације и потребни електрични размаци. | Подржава диелектричне перформансе под одређеним условима. |
| Инсталационо окружење | Употреба у затвореном или на отвореном, надморска висина, влажност, температура и загађење. | Смањује ризике по животну средину и изолацију. |
| Заштита кућишта | Наведени ИП рејтинг и захтеви за приступ. | Дефинише заштиту од продора у тестираним условима. |
| Безбедносна класификација | Потребна класификација унутрашњег лука, доступне стране, струја и трајање. | Адресира специфичне захтеве за заштиту особља на пројекту. |
| Аутоматизација | Ручни или моторизовани рад, помоћно напајање, сигнали и комуникациони протокол. | Осигурава компатибилност са даљинским надзором или СЦАДА-ом. |
| Документи о усклађености | Важећи стандарди, извештаји о типским испитивањима, записи о рутинским испитивањима и сертификати. | Подржава техничко одобрење и прихватање пројекта. |
Разумети важеће стандарде
ИЕЦ 62271-200 покрива склопове расклопних и управљачких уређаја затворених у металу наизменичне струје за називне напоне изнад 1 кВ и до и укључујући 52 кВ, укључујући релевантне унутрашње и спољашње примене. Применљиво издање и измене треба да буду потврђене у односу на спецификацију пројекта. У зависности од конфигурације опреме, могу се применити и додатни стандарди за прекидаче, прекидаче, комбинације прекидача и осигурача и уређаје за уземљење.
За референцу, консултујте званичну публикацију ИЕЦ 62271-200. Усклађеност треба проверити за стварни предложени модел и конфигурацију; општа изјава да производ прати ИЕЦ стандард није замена за одговарајућу пратећу документацију.
Питања која треба поставити пре наручивања
- Да ли предложени РМУ одговара одобреном једнолинијском дијаграму и распореду каблова?
- Да ли су називне струје и могућности кратког споја довољне за проучавање система?
- Које функције заштите и уземљења су укључене као стандард?
- Да ли су докази о типском испитивању и рутински записи о фабричким испитивањима доступни за релевантну конфигурацију?
- Да ли су потврђене димензије, положаји улаза каблова, детаљи о темељима и дозвољена места за одржавање?
- Да ли су резервни делови, упутства за употребу, подршка за пуштање у рад и услови гаранције јасно наведени?
7. Који су безбедносни и инсталацијски захтеви важни?
Инсталацију расклопних уређаја средњег напона мора да изврши квалификовано особље у складу са одобреним цртежима, локалним електричним прописима, упутствима произвођача и безбедносним процедурама специфичним за локацију. Пошто опрема може да садржи опасну ускладиштену или индуковану електричну енергију, пуштање у рад и одржавање никада не би требало да се ослањају само на визуелне положаје прекидача.
Припрема локације
Пре испоруке, проверите да ли темељ, канали за каблове, простор за савијање каблова, приступни путеви, захтеви за вентилацију и радни зазори одговарају одобреним цртежима. Подручје инсталације треба да остане унутар специфицираних ограничења животне средине и да омогући безбедан рад и одржавање.
Завршетак каблова и уземљење
Користите компатибилни прибор за каблове и пратите упутства произвођача за завршетак. Проверите припрему проводника, обртни момент прикључка, идентификацију фазе, стање изолације и прикључке за уземљење. Лоше постављени прикључци могу довести до прегревања, делимичног пражњења, погоршања изолације или електричног квара.
Провере пуштања у рад
Пуштање у рад треба да следи одобрени план испитивања који одражава дизајн производа и захтеве пројекта. Типичне провере укључују инспекцију механичког рада, блокада, ожичења, континуитета уземљења, подешавања заштите, контролних кола и релевантних резултата електричних тестова. Тачне тестове и критеријуме прихватања морају дефинисати квалификовани инжењери.
8. Како оператери могу да одржавају ваздушно изоловани РМУ?
Иако ваздушно изоловани РМУ избегава сервисирање СФ₆ гаса у својим ваздушно изолованим одељцима, он и даље захтева програм одржавања који одговара његовом дизајну, раду, старости и окружењу инсталације. Превентивно одржавање помаже да се идентификује погоршање пре него што изазове прекид рада или безбедносни инцидент.
Препоручена подручја инспекције
- Стање кућишта:Проверите да ли постоји корозија, физичка оштећења, продирање воде, блокирана вентилација и оштећене заптивке.
- Стање изолације:Потражите контаминацију, влагу, трагове праћења, пукотине или друге знакове пропадања током одобрених инспекција.
- Механизми пребацивања:Проверите радне механизме, индикаторе положаја, блокаде и механичко стање у складу са процедурама произвођача.
- Прикључци и каблови:Прегледајте доступне завршетке и прикључке на знаке прегревања, лабавости или оштећења изолације користећи одобрене методе.
- Заштита и контрола:Проверите подешавања релеја, помоћно напајање, аларме, моторне оператере и комуникационе функције где су уграђене.
- Записи:Документујте инспекције, резултате испитивања, грешке, операције пребацивања и корективне радње.
Колико често треба прегледати РМУ?
Не постоји јединствен интервал инспекције погодан за сваку инсталацију. Пратите распоред одржавања произвођача, важеће прописе, захтеве за комуналне услуге и процену ризика на локацији. Опрема у прашњавом, влажном, корозивном или јако оптерећеном окружењу може захтевати чешће провере стања.
Немојте отварати затворене или затворене одељке, подешавати компоненте под напоном или вршити наметљиве радове без прописаног одобрења, изолације и поступака испитивања. Ако дође до ненормалног загревања, буке пражњења, мириса паљевине, неочекиваних аларма или механичке отпорности, одмах пренесите проблем квалификованом особљу за одржавање.
9. Које уобичајене проблеме пројектни тимови треба да спрече?
Многи проблеми са пројектом расклопних уређаја почињу пре укључивања. Јасне спецификације, комплетна документација и координација између добављача опреме, електро дизајнера, инсталатера и крајњег корисника могу смањити кашњења која се могу избећи.
| Уобичајено питање | Потенцијална последица | Превентивно деловање |
|---|---|---|
| Нетачна оцена грешке | Опрема можда неће издржати стварну функцију квара на мрежи. | Потврдите резултате студије грешака и оцене опреме пре одобрења. |
| Погрешна конфигурација фидера | Недостају функције пребацивања или заштите и скуп редизајн. | Прегледајте једнолинијски дијаграм и распоред функционалних јединица. |
| Некомпатибилни кабловски прибор | Потешкоће при инсталацији или непоуздани завршетак каблова. | Потврдите спецификације каблова и одобрене комплете за завршетак. |
| Неодговарајући услови локације | Кондензација, корозија, проблеми са изолацијом или ограничења приступа. | Проверите услове рада, дизајн кућишта и размаке за уградњу. |
| Непотпуна испитна документација | Одложена инспекција, пријем или пуштање у рад. | Договорите се о потребним записима о испитивању и сертификатима током набавке. |
| Нејасне одговорности за одржавање | Пропуштени прегледи и спорије реаговање на квар. | Дефинишите оперативне процедуре, обуку, резервне делове и сервисну подршку. |
За тимове за набавку, најефикаснији приступ је дефинисање техничких захтева пре поређења понуда. Ниска почетна цена можда неће представљати најбољу укупну вредност ако предложена конфигурација захтева додатни инжењеринг, измене инсталације или неподржану додатну опрему.
10. Често постављана питања
Која је главна сврха ваздушно изоловане прстенасте главне јединице РМУ?
Његова главна сврха је управљање комутационим, изолационим и дистрибутивним прикључцима у мрежи средњег напона. У зависности од конфигурације, такође обезбеђује заштиту трансформатора-феедер и подржава изолацију неисправних делова кабла.
Шта значи ваздушна изолација у РМУ?
То значи да атмосферски ваздух служи као изолациони медијум око релевантних компоненти под напоном. Тачан распоред изолације зависи од дизајна производа, а термин сам по себи не дефинише технологију укључивања или прекидања лука.
Да ли ваздушно изоловани РМУ не садржи СФ₆?
Дизајн са ваздушном изолацијом може избећи СФ₆ у релевантним изолационим одељцима. Купци треба да провере техничку документацију произвођача како би потврдили да ли комплетан предложени склоп садржи СФ₆ или друге изолационе гасове.
Која је разлика између РМУ-а и трансформатора?
РМУ контролише и штити електричне везе унутар дистрибутивне мреже, док трансформатор мења напон са једног нивоа на други. Могу се инсталирати заједно на дистрибутивној трафостаници, али обављају различите функције.
Може ли ваздушно изоловани РМУ аутоматски вратити напајање након квара?
Није нужно. Основне јединице могу захтевати овлашћено ручно пребацивање. Аутоматско изоловање или рестаурација квара захтева одговарајућу заштиту, моторизовано пребацивање, контролну логику, комуникације и одобрену шему аутоматизације мреже.
Које техничке оцене су најважније када купујете РМУ?
Кључни параметри укључују називни напон, називну струју, отпорност на кратак спој и способност прављења, уклопне дужности, распоред заштите, перформансе изолације, услове околине, оцену кућишта и сваку потребну класификацију унутрашњег лука.
Да ли ваздушно изоловани РМУ захтева одржавање?
Да. Оператери треба да прате распоред одржавања произвођача и прегледају кућиште, изолацију, склопне механизме, завршетке каблова, систем уземљења, заштитне уређаје и опциону контролну опрему према потреби.
Који стандард је релевантан за средњенапонске РМУ затворене у металу?
ИЕЦ 62271-200 је кључни стандард за применљиве склопове расклопних уређаја затворених у металу са наизменичном струјом оцењених изнад 1 кВ и до 52 кВ. Други стандарди се могу применити на појединачне склопне и заштитне уређаје. Пројектни тим треба да провери потребна издања и документацију за тестирање стварног производа.
Како купци могу да оцене произвођача РМУ?
Прегледајте техничку документацију произвођача, опције конфигурације производа, применљиве доказе о типском испитивању, рутинске процедуре фабричког тестирања, контроле квалитета, упутства за инсталацију, доступност резервних делова, услове гаранције и способност испуњавања захтева специфичних за пројекат.
Изаберите прави РМУ са ваздушном изолацијом за свој пројекат
Поуздана дистрибуција средњег напона почиње правилном конфигурацијом опреме, тачним техничким спецификацијама и јасним разумевањем услова на локацији. Било да планирате индустријски систем дистрибуције електричне енергије, комерцијални развој или пројекат комуналне мреже, пажљив избор опреме може подржати сигурнији рад и поузданије планирање одржавања.
Зхејианг Усуне Елецтриц Цо., Лтд.може бити укључено у процену вашег добављача када набављате опрему за дистрибуцију електричне енергије. Поделите свој пројектни напон, називну струју, захтеве за кратким спојем, конфигурацију функционалне јединице, окружење за инсталацију и применљиве стандарде да бисте помогли у успостављању одговарајућег техничког опсега.
Потребна вам је помоћ у дефинисању захтева за средњенапонску расклопну опрему?Контактирајте насда бисте разговарали о спецификацијама вашег пројекта, затражили релевантну документацију производа и истражили одговарајуће решење за вашу апликацију за дистрибуцију електричне енергије.
Техничка напомена: Конфигурације производа и оцене се разликују у зависности од модела. Потврдите све спецификације, применљиве стандарде, испитну документацију и оперативне процедуре са произвођачем и одговорним пројектантом пре набавке, инсталације или укључивања.
