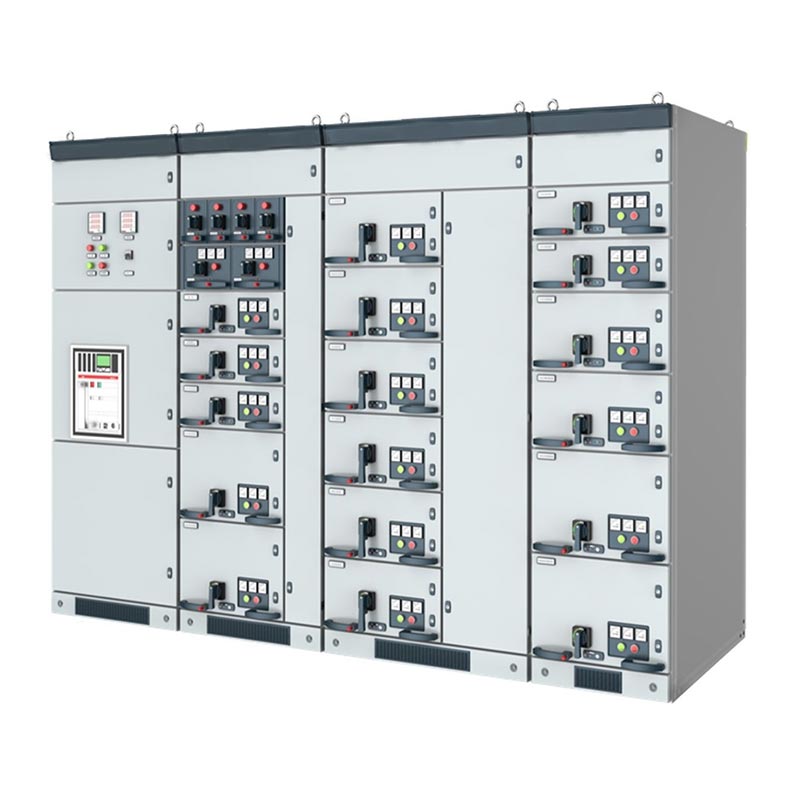

Ггд нисконапонски склопни уређај

Усуне ГГД нисконапонска расклопна јединица је фиксна расклопна јединица која се првенствено користи за пријем, дистрибуцију и контролу у нисконапонским системима. Оптимизован за унутрашњу примену, погодан је за електране, подстанице, индустријске и рударским предузећима и високим зградама и може да издржи оптерећења до 3150А.

- Називни напон: 0.4кВ (380В)
- Називна фреквенција: 50Хз
- Оцена заштите: ИП23
- Стандарди: ИЕЦ 439, ГБ 7251, ГБ/Т 14048.2
- Цертификати: Сертификација система управљања ИСО 9001

Нисконапонска расклопна опрема

Средњонапонска расклопна опрема

Струцтурал Десигн

1. Оквир ормара: Направљен од хладно ваљане челичне плоче дебљине ≥2мм, у РАЛ7032 електрично сивој боји, поседују високу механичку чврстоћу.
2. Перформансе заштите: ИП23 степен заштите, ефикасно спречава продор чврстих страних предмета и прскање воде.
3. Уређај за блокирање: ГГД нисконапонска склопна јединица укључује механичку и електричну блокаду механизам, који ефикасно спречава погрешне радње и обезбеђује радну сигурност.
4. Основне компоненте: Опремљене су висококвалитетним прекидачима, ЛЕД индикаторима против сметњи и прецизношћу инструменти типа показивача.

Кључне предности перформанси

1. Високи прекидни капацитет: Прекидни капацитет до 50кА, осигуравајући стабилан рад опреме под грешком условима.
2. Одлична стабилност: Показује одличну динамичку и термичку стабилност, погодну за индустрију у тешким условима апликације.
3. Флексибилна конфигурација: Модуларни дизајн омогућава прилагођену конфигурацију засновану на снази, осветљењу и мотору контролни захтеви.
4. Практично одржавање: Компоненте су логично распоређене, јасно означене, а врата ормарића су издржљива, олакшавајући свакодневни преглед и одржавање.
5. Снажна прилагодљивост околини: Опсег радне температуре је -10℃ до +40℃, погодан за окружења са надморске висине ≤1000м.

Техничке спецификације

Случајеви примене у стварном свету

1. Назив пројекта: Надоградња дистрибутивног система за рудник угља

2. Клијент: Велика група за експлоатацију угља у Шансију, Кина

3. Изазови пројекта: Оштра подземна средина са високим нивоом прашине и вибрација, која захтева стабилну и поуздано напајање за транспортере, пумпе и опрему за вентилацију.

4. Решење: Постављање 18 Усуне ГГД нисконапонских расклопних јединица за главну дистрибуцију електричне енергије и зонско напајање дистрибуција.

5. Резултати пројекта:
- Поузданост: Стабилан рад током 24 узастопна месеца без непланираних застоја.
- Безбедност: Степен заштите ИП23 и робусни уређаји за блокирање у потпуности елиминишу електричне сигурносне незгоде.
- Побољшање ефикасности: Стабилно напајање смањује стопу кварова опреме за 65%.
- Оптимизација одржавања: Дизајн компоненти за лаки приступ смањује време одржавања за 50%.

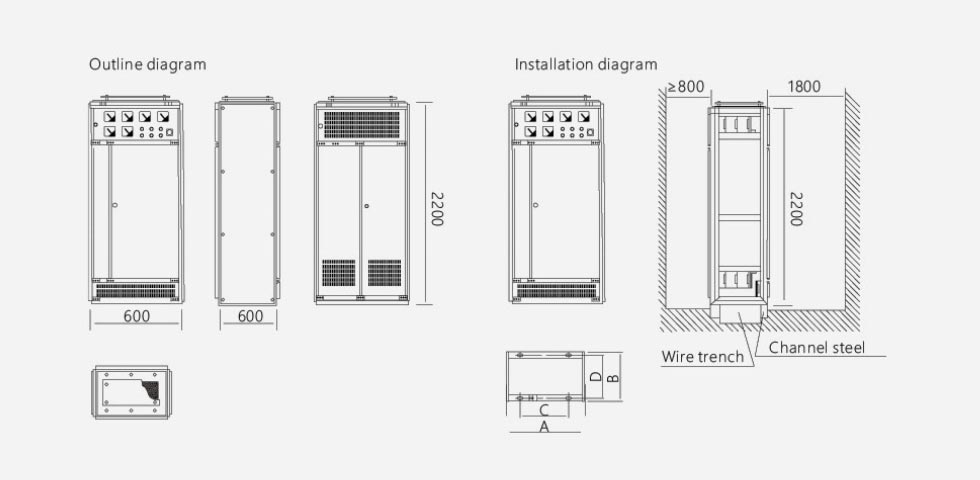

Спољна димензија производа

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Која је максимална радна висина нисконапонске разводне јединице Усуне ГГД?

О: Стандардни дизајн је погодан за висине ≤1000м. Верзије погодне за висине до 2000м могу бити прилагођено по потврди произвођача.

П2: Да ли се ГГД разводни уређај може користити у спољашњим или корозивним окружењима?

О: Овај производ је дизајниран за употребу у затвореном простору (погодан за окружења са нивоом 3 загађења). За спољашње или високо корозивне примене, контактирајте Усуне за прилагођене премазе или побољшане оцене заштите.

П3: Са којим стандардима је ГГД разводни уређај усклађен?

О: Производ је усклађен са стандардима ИЕЦ 439, ГБ 7251, ГБ/Т 14048.2 и ИСО система управљања. У случају конфликтних стандарда, виши стандард ће бити приоритет.

У закључку, Усуне ГГД нисконапонска расклопна јединица је високопоуздана дистрибуција енергије високих перформанси решење. Као водећи произвођач и добављач у Кини, Усуне интегрише напредне концепте дизајна, ригорозне контролу квалитета и велико искуство у индустрији, користећи своје модерне производне капацитете да обезбеде сигурно, ефикасни и трајни производи и услуге за дистрибуцију електричне енергије за различите сценарије широм света, укључујући струју постројења, индустријске објекте и пословне зграде.
