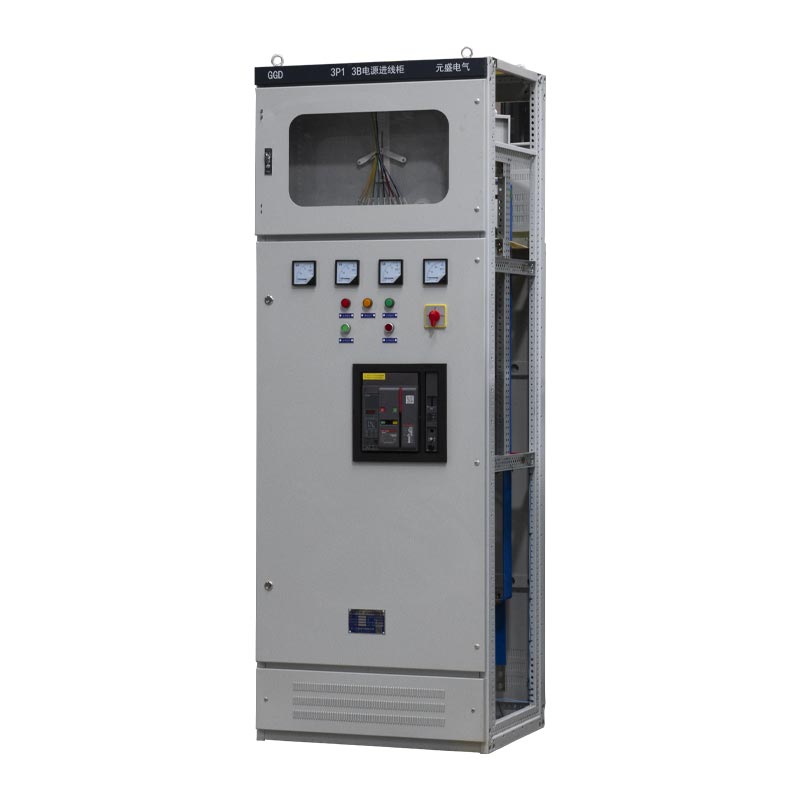

Нисконапонски разводни ормар фиксног типа

Усуне ГГД нисконапонски разводни ормар фиксног типа је посебно дизајниран за системе дистрибуције електричне енергије наизменичном струјом од 50Хз са називним радним напоном од 380В и називном радном струјом до 3150А. Служи као централно контролно чвориште за опрему за напајање, осветљење и дистрибуцију, стабилно и ефикасно реализујући функције дистрибуције енергије.

Развијен као одговор на потребе енергетских сектора, енергетских корисника и дизајнерских јединица, овај производ се може похвалити напредним технологије и идеална је надоградња традиционалних нисконапонских склопних уређаја. Као основни производ водећег Кинеза произвођача, интегрише поуздане перформансе, сигуран рад и практично одржавање, што га чини пожељним избор за глобалне кориснике који траже поузданог нисконапонског снабдевача за дистрибуцију електричне енергије. Коришћење производње могућности напредних кинеских фабрика, њен квалитет је загарантован.

Нисконапонска расклопна опрема

Средњонапонска расклопна опрема

Основни технички параметри

1. Називна фреквенција: 50Хз
2. Називни радни напон: 380В АЦ
3. Називна радна струја: до 3150А
4. Применљиви стандарди: ИЕЦ439, ГБ 7251, ИЕЦ60056, итд.
5. Степен заштите: ИП30–ИП54 (прилагодљиво)
6. Капацитет ломљења: Висока, одлична динамичка и термичка стабилност

Усклађеност и осигурање квалитета

1. Међународни стандарди

Нисконапонски разводни ормар фиксног типа у потпуности је усклађен са основним међународним електричним стандардима, осигуравајући глобална применљивост и поузданост. Ови стандарди укључују: ИЕЦ60056 (високонапонски АЦ прекидачи), ИЕЦ60099 (Одводник пренапона са металним оксидом без отвора), ИЕЦ60129 (прекидачи наизменичне струје и прекидачи за уземљење), ИЕЦ60185 (Струјни трансформатори), ИЕЦ60186 (Трансформатори напона) и ИЕЦ60298 (1кВ–50кВ АЦ метални склопни уређаји).

2. Национални и индустријски стандарди

Расклопна јединица испуњава строге кинеске националне и индустријске стандарде, укључујући: ГБ/Т7251.12-2013 (нисконапонски склопови расклопних и управљачких уређаја), ГБ1207 (напонски трансформатори), ГБ1208 (струјни трансформатори), ГБ50150-2006 „Стандард за пријемно испитивање електричне опреме у електричним инсталацијама“, и ДЛ/Т 5004-2004 „Техн. Спецификација за пројектовање система једносмерне струје у електроенергетици“.

3. Ригорозно тестирање и инспекција

- Визуелна инспекција: Спроведена је свеобухватна визуелна и димензионална инспекција стила кабинета, димензије, конструкцијски дизајн, као и избор, распоред, ожичење, процес уградње и површински премаз интерних компоненти како би се осигурала усклађеност са техничким захтевима, а води се евиденција.

- Фабричко испитивање: Сваки склопни уређај се подвргава фабричком тестирању и инспекцији у складу са важећим националним и индустријски стандарди пре напуштања фабрике, а аутентични записи о тестирању су обезбеђени како би се осигурало да производ испуњава стандарде пре испоруке.

Захтеви радног окружења

1. Температура околине: -5℃ до +40℃, 24-часовна просечна температура ≤ +35℃
2. Надморска висина: ≤ 2000м (унутрашња инсталација)
3. Релативна влажност: ≤ 50% на +40℃, може се опустити на ниским температурама (нпр. ≤ 90% на +20℃), с обзиром на кондензација услед промена температуре.
4. Угао инсталације: Угао са вертикалном равнином ≤ 5°
5. Захтеви за животну средину: Без јаких вибрација, удара и корозивних супстанци; посебне захтеве може се преговарати са произвођачем.

Предности основних перформанси

1. Висока прекидна способност и јака стабилност

Робусна структура, способна да издржи велике струје кратког споја и стабилан рад под екстремним електрични услови.

2. Флексибилна конфигурација

Модуларна електрична решења подржавају различите комбинације, доступне су више серија, прилагодљиве различитим сценарији примене.

3. Практичан и издржљив

Нова структура, висок ниво заштите, отпоран на прашину, влагу и ударце, продужава радни век.

4. Безбедан и лак за одржавање

Јасан распоред, лако доступне компоненте, практичан рад, смањење застоја и поједностављење одржавања. 5. Широка применљивост: Широко применљива на електране, трафостанице, фабрике, пословне зграде и инфраструктурних пројеката.

Случајеви примене у стварном свету

Случај 1: Пројекат дистрибуције електричне енергије за велики рудник угља

1. Позадина пројекта: Великој групи за експлоатацију угља је био потребан поуздан нисконапонски систем за дистрибуцију електричне енергије подземна рударска опрема и површински објекти, суочени са тешким окружењима као што су прашина, влага и вибрација.
2. Решење: Усуне је обезбедио 36 ГГД серије нисконапонских разводних ормара фиксног типа, прилагођених ИП54 заштита и уградња отпорна на вибрације.
3. Резултати примене: Стабилан рад преко 5 година без већих електричних кварова; учесталост одржавања смањен за 30% у односу на старију опрему; нема електричних сигурносних несрећа, што побољшава ефикасност рударства.

Случај 2: Пројекат надоградње урбане трафостанице

1. Позадина пројекта: Општинска трафостаница потребна за надоградњу свог застарелог система дистрибуције електричне енергије, захтевајући повећан капацитет напајања и поузданост за задовољење потреба за електричном енергијом становника и предузећа.
2. Решење: Коришћена је расклопна јединица Усуне ГГД, са називном струјом од 3150А, која интегрише интелигентни надзор и функције заштите.
3. Ефекти примене: Капацитет дистрибуције електричне енергије повећан за 40%, задовољавајући вршну потражњу за енергијом; време одговора на квар смањен за 60%, смањујући трајање нестанка струје; у складу са стандардима државне мреже, постижући одлично прихватање.

Техничке спецификације

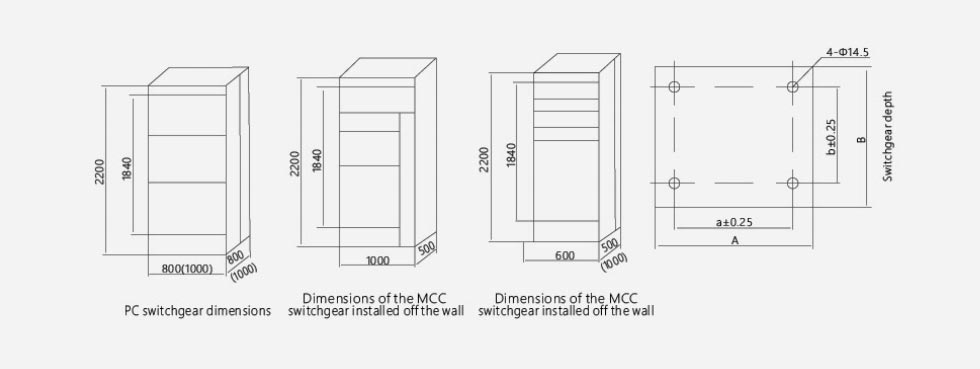

Спољна димензија производа

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Која је степен заштите Усуне ГГД нисконапонског разводног ормара фиксног типа и како је прилагођена у различите средине?

О: Стандардни степен заштите је ИП30, прилагодљив до ИП54. Виши степен заштите (нпр. ИП54) је прашина и отпоран на влагу, погодан за руднике, фабрике и влажна окружења; за корозивна окружења, антикорозивни премази и специјализовани материјали су доступни за задовољавање прилагођених потреба.

П2: Колики је животни век производа и које је рутинско одржавање потребно?

О: Нормални радни век је 15-20 година. Рутинско одржавање укључује: квартално чишћење прашине, проверу причвршћивача и радни статус компоненте; годишње свеобухватно испитивање отпора изолације и функција заштите калибрација. Правилно одржавање може продужити радни век и обезбедити стабилан рад.

П3: Може ли Усуне да обезбеди прилагођена решења за посебан напон/струју или структуре?

О: Да. Као професионални произвођач, нудимо потпуне услуге прилагођавања: подешавање називног напона (220В/400В) и струја (до 3150А), модификовање димензија, распореда компоненти и функција; наш инжењерски тим ће радити блиско заједно да дизајнирају прилагођена решења која су у складу са ИЕЦ/ГБ стандардима.
