Нисконапонски склопни уређај

Преглед

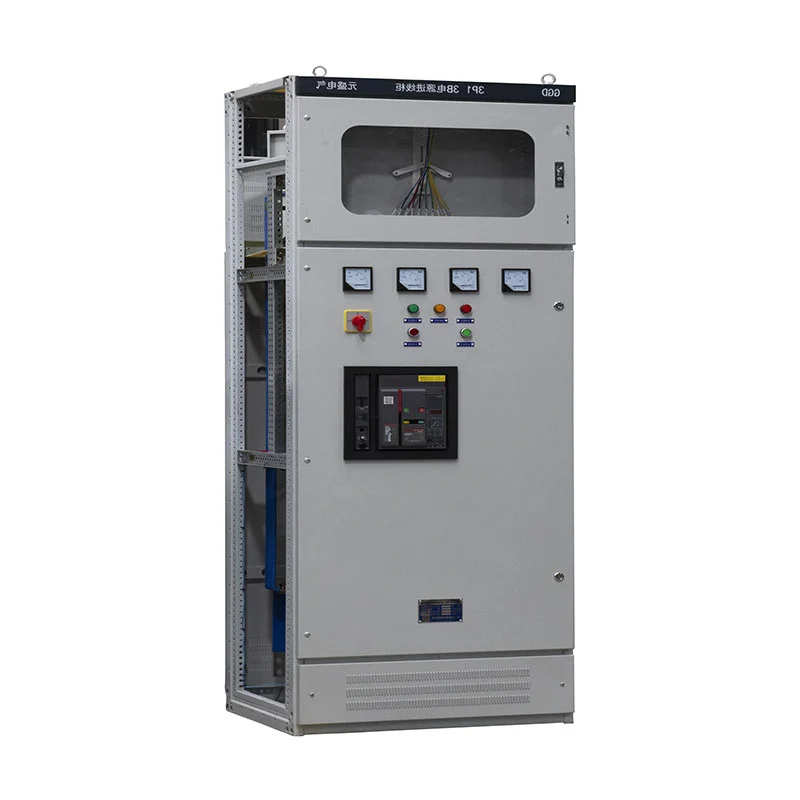

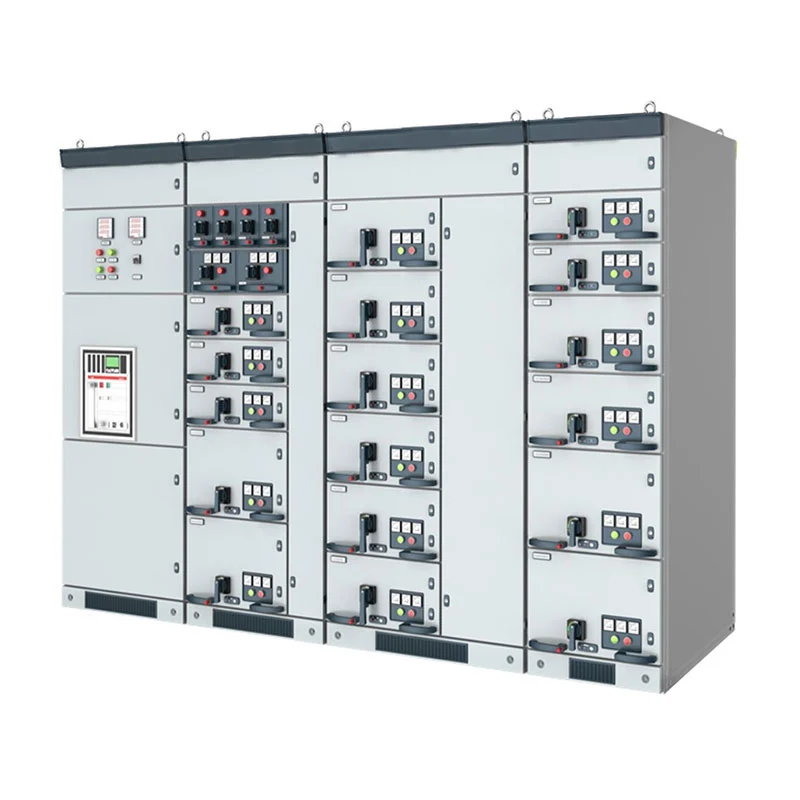

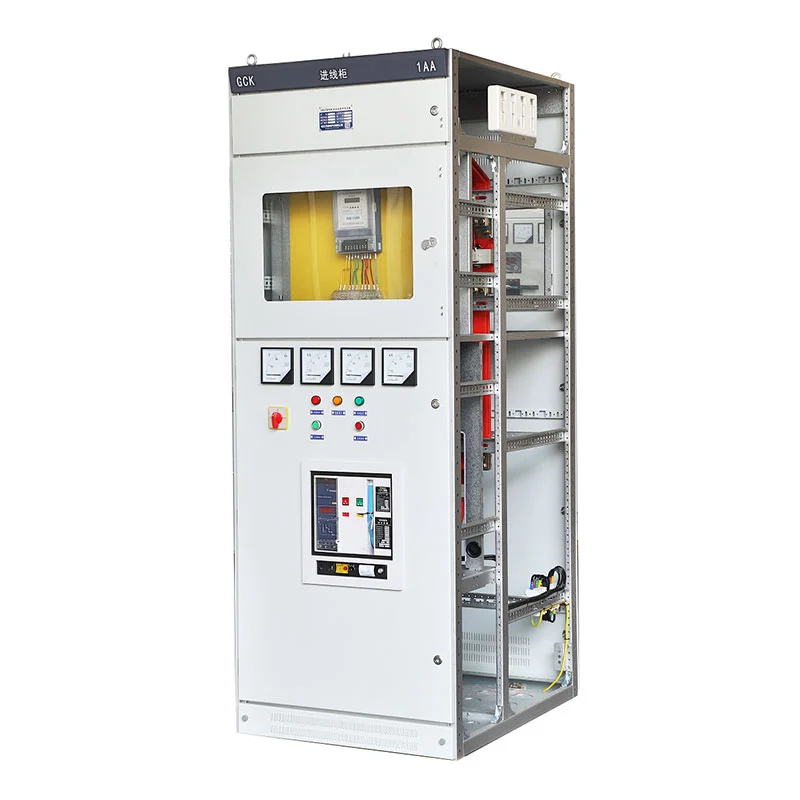

Развијена од стране Зхејианг Усуне Елецтриц Цо., Лтд., наша нисконапонска извлачива дистрибутивна централа служи системима наизменичне струје 50Хз са номиналним радним напоном до 400В и називном струјом до 3150А. Дистрибуција бакарних сабирница, конфигурабилни прекидачи, организовано секундарно ожичење и наменски кабловски простори долазе заједно у дизајн који подржава различите распореде пројекта. У Усунеу производимо и испоручујемо решења нисконапонских расклопних уређаја за електране, трафостанице, фабрике, рударске објекте, комерцијалне зграде и друге пројекте дистрибуције електричне енергије широм Кине и прекоморских тржишта.

Флексибилан распоред хранилица

Пошто различита електрична оптерећења захтевају различите распореде довода, ормар се може конфигурисати у складу са дијаграмом дистрибуције енергије – омогућавајући улазна кола, одлазна кола, напојнике мотора и кола за компензацију реактивне снаге да буду распоређени унутар истог нисконапонског дистрибутивног система.

Избор компоненти

Тамо где се примењују већи захтеви за дистрибуцију, универзални прекидачи као што су Емак, МТ, 3ВН, АХ и МЕ серије могу се изабрати према пројекту. Прекидачи у калупу, прекидачи оптерећења и друге електричне компоненте такође могу бити уграђени на основу захтеване јачине струје и шеме заштите.

Прилагодљива конфигурација

Кроз овај приступ конфигурацији, наша нисконапонска разводна опрема је у стању да се прилагоди различитим архитектурама дистрибуције енергије уместо да зависи од једног фиксног електричног аранжмана.

Систем сабирница

Електролитички бакар формира и главне и гране сабирнице, стварајући стабилну струју између улазних и одлазних кола. Изолација отпорна на ватру и термоскупљајућа навлака се примењују на релевантне делове сабирница, побољшавајући заштиту изолације, док идентификацију фазе држи јасном.

Распоред сабирница је у складу са електричним цртежом и захтевима за називну струју. Тамо где то захтева пројекат, могу се обезбедити флексибилне сабирничке везе на улазној вези између сабирничког моста и главног прекидача.

За тимове набавке, ова конфигурација поједностављује усклађивање наше нисконапонске разводне опреме са узводним трансформаторима, мостовима сабирница и низводним напојним системима.

Цабинет Цонструцтион

Хладно ваљане челичне плоче се користе за оквир ормара и унутрашње преграде, са стандардном дебљином плоче не мање од 2 мм—обезбеђујући довољну механичку чврстоћу за нормалан рад, проверу и одржавање.

Наменске области унутар структуре ормана садрже електричне компоненте, кабловске везе и секундарно контролно ожичење. Врата, ручке за управљање, идентификационе плочице и унутрашње налепнице су распоређене према електричном дизајну, што олакшава идентификацију кола током пуштања у рад и одржавања.

ПЕ бакарна сабирница за уземљење иде дуж правца распореда ормана. Компоненте које захтевају уземљење могу се повезати на овај проводник, а предвиђени су наменски терминали за уземљење за повезивање на спољну мрежу уземљења.

Секундарна контрола

Секундарни круг је уређен према пројектним цртежима и захтевима управљања. Контролно ожичење користи флексибилне изоловане бакарне проводнике организоване у снопове, дајући унутрашњем ожичењу чист и одржаван распоред.

Управљачка кола углавном користе проводнике од 1,5 мм², док кола наизменичне струје користе проводнике од 2,5 мм², у зависности од коначног инжењерског пројекта. Користе се блокови стезаљки отпорних на пламен, а бројеви жица или идентификационе ознаке кола одговарају електричним цртежима.

За улазне ормаре, заштита од поднапона може се уградити у склоп заштите прекидача. Индикаторска светла, контролни прекидачи и мерни инструменти се такође могу конфигурисати према функцији сваког кола.

Функције дистрибуције

Наша нисконапонска разводна опрема може се конфигурисати за неколико уобичајених функција дистрибуције енергије ниског напона. Улазни орман прима струју од узводног трансформатора или извора напајања, док излазни ормани дистрибуирају електричну енергију на низводно оптерећење.

Управљачка кола мотора могу бити распоређена коришћењем великих и малих конфигурација фиока, са прекидачима или ротационим прекидачима оптерећења изабраним у складу са карактеристикама мотора. Ормари за компензацију кондензатора могу да садрже опрему за ручну, аутоматску или даљинску компензацију реактивне снаге.

Овај модуларни распоред омогућава да иста платформа ормара подржава различите задатке дистрибуције електричне енергије у оквиру једног пројекта.

Техничке спецификације

Спољна димензија производа

Параметри животне средине и радне границе

У Усунеу, ми конструишемо нашу нисконапонску расклопну опрему за примену у унутрашњим окружењима која су без интензивних механичких удара, корозивне атмосфере или прекомерних вибрација. Радни термички опсег се креће од -10°Ц до +40°Ц, обезбеђујући да 24-часовни средња вредност остане на или испод +35°Ц. Наша опрема је углавном погодна за висине које не прелазе 2000 метара. Што се тиче атмосферске влаге, када температура околине достиже максимум од +40°Ц, релативна влажност мора остати испод 50%; међутим, повећани нивои влаге су прихватљиви на нижим температурама, под условом да су у складу са релевантним еколошким одредбама. Угао монтаже мора остати унутар 5 степени у односу на вертикалну осе. Уколико пројекат захтева постављање у нетипичним условима, наша инжењерска екипа Усуне ће сарађивати са клијентом како би финализирала одговарајућу техничку конфигурацију.

Заштитно пројектовање и конструкција ормара

Електрична сигурност је уткана и у физичку конструкцију кућишта и у одбрамбене механизме кола. У зависности од изабраног аранжмана, интегришемо механичке и електричне блокаде како бисмо минимизирали ризик од људске грешке током рада. Свака јединица има недвосмислене ознаке за кола и компоненте. За заштиту од квара, самостална ПЕ бакарна сабирница је уграђена у распоред уземљења. Штавише, кабловске коморе нуде довољно простора за завршетак каблова и, где је потребно, за уградњу струјних трансформатора нулте секвенце. Приступне тачке, укључујући предње и задње панеле, направљене су за глатко и сигурно кретање, са контролним елементима стратешки постављеним да спрече било какав сукоб са вратима или квакама.

Стандарди, сертификати и документација

Наши Усуне производни процеси за нисконапонске склопове стриктно прате релевантне ИЕЦ и ГБ директиве, позивајући се на стандарде као што су ГБ/Т 14048.2, ГБ 7251.12 и повезане међународне захтеве. Ми подржавамо наше системе производње и управљања кроз ИСО 9001, ИСО 14001 и ИСО 45001 акредитације. На захтев, можемо да обезбедимо ЦЕ сертификат заједно са релевантним записима о испитивању како бисмо задовољили специфичне захтеве пројекта. Ови акредитиви дају стручњаке за набавку проверљивим доказима за процену добављача, потписивање пројекта и активности прекограничног проналажења извора.

Надзор производње и осигурање квалитета

У Усуне, наш систем управљања квалитетом управља сваком фазом производње, од материјала за кућиште и бакарних сабирница до електричних компоненти, секундарног ожичења и коначно склопљене разводне табле. Сви делови су набављени и уграђени у строгом складу са одобреним инжењерским цртежима и техничким спецификацијама. Пре него што било која опрема напусти наш објекат, она пролази кроз свеобухватне рутинске инспекције и функционално тестирање. Ми пажљиво проверавамо тачност ожичења, идентификацију компоненти, континуитет уземљења, структурни интегритет и електричне операције у складу са пројектном документацијом. Овај проактивни приступ помаже у спречавању изазова инсталације и пуштања у рад на локацији корисника. Поред тога, наш тим у Усунеу води детаљну евиденцију производње и инспекције како би подржао верификацију квалитета и обезбедио потпуну следљивост пројекта.

Случај примене: Пројекат лансирања ракета у свемиру

Наша нисконапонска извлачива дистрибутивна централа Усуне је распоређена на пројекту лансирања ракета у свемиру Цас-спаце, где је високо поуздана нисконапонска дистрибуција енергије критична и за инфраструктуру објекта и за његове пратеће електричне системе. За велике инжењерске пројекте са вишеструким електричним оптерећењима и различитим дистрибутивним круговима, наш модуларни дизајн ормара омогућава прилагођени распоред улазног напајања, доводних водова и помоћних функција. Ово осигурава да је целокупно подешавање савршено усклађено са специфичним дизајном дистрибуције електричне енергије.

Спољне димензије

Димензије ормана могу се одредити према одобреним електричним цртежима, избору компоненти, каблу захтеви за улазак и услови уградње на градилишту. Усуне може да обезбеди одговарајуће цртеже са димензијама за инжењерски преглед пре производње.

Фацтори Тестинг

Усуне врши инспекцију и рутинско тестирање пре отпреме. The testing process covers cabinet assembly, електричне везе, инсталацију компоненти, уземљење, секундарно ожичење и друге релевантне функције.

Извештаји о испитивању и техничка документација се могу обезбедити у складу са захтевима пројекта, помажући купцима комплетне улазне процедуре инспекције, инсталације и пуштања у рад.

ФАК

Који напон је доступан?

Стандардна конфигурација је оцењена на 0,4кВ, са називном струјом до 3150А. Коначна електрична конфигурација одређује се према оптерећењу пројекта и пројектним цртежима.

Може ли се кабинет прилагодити?

Да. Усуне може прилагодити конфигурацију ормара према електричним шемама, количини кола, компоненти избор, правац улаза каблова, димензије ормана и други захтеви пројекта.

Који прекидачи се могу користити?

Систем може да прихвати различите конфигурације прекидача. Universal circuit breakers such as Emax, MT, 3ВН, АХ и МЕ серије могу се одабрати према одобреном дизајну.

Може ли се користити за контролу мотора?

Да. Конфигурације управљања мотором могу се организовати коришћењем различитих величина фиока и одговарајућих прекидача или са осигурачем прекидачи оптерећења према капацитету мотора и захтевима заштите.

Који материјал сабирница се користи?

Главне и гранске сабирнице користе електролитски бакар. Релевантни делови сабирница могу бити опремљени отпорним на пламен изолација и термоскупљајућа заштитна чаура.

Који документи се могу доставити?

Усуне може пружити техничке спецификације, електричне цртеже, цртеже са димензијама, извештаје о испитивању и релевантно квалитетну документацију према захтевима пројекта.

Које је време производње?

Стандардно време испоруке је углавном 15-20 дана, у зависности од конфигурације, количине и захтева пројекта.
