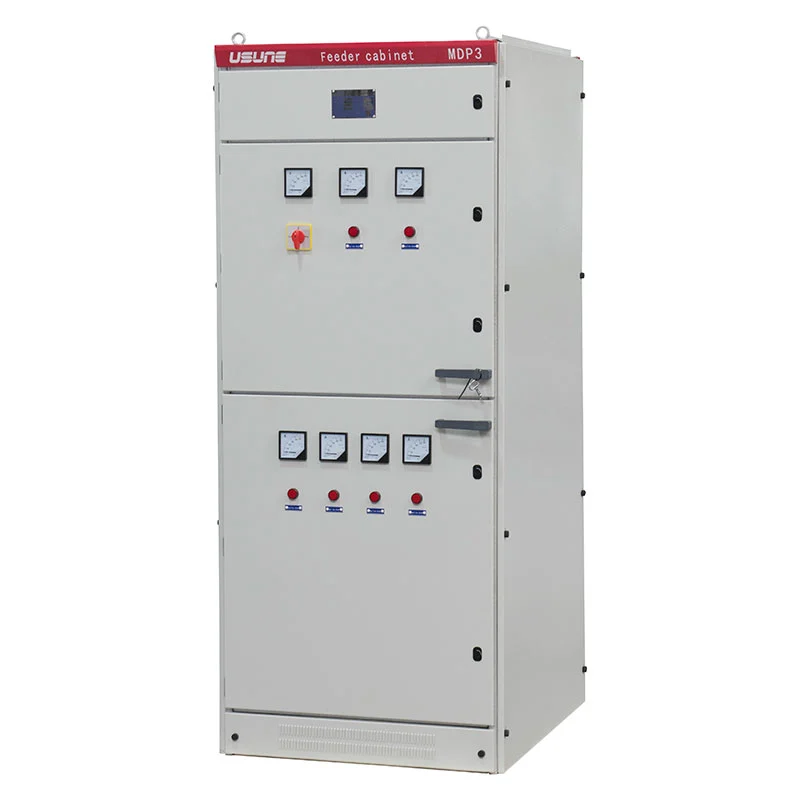

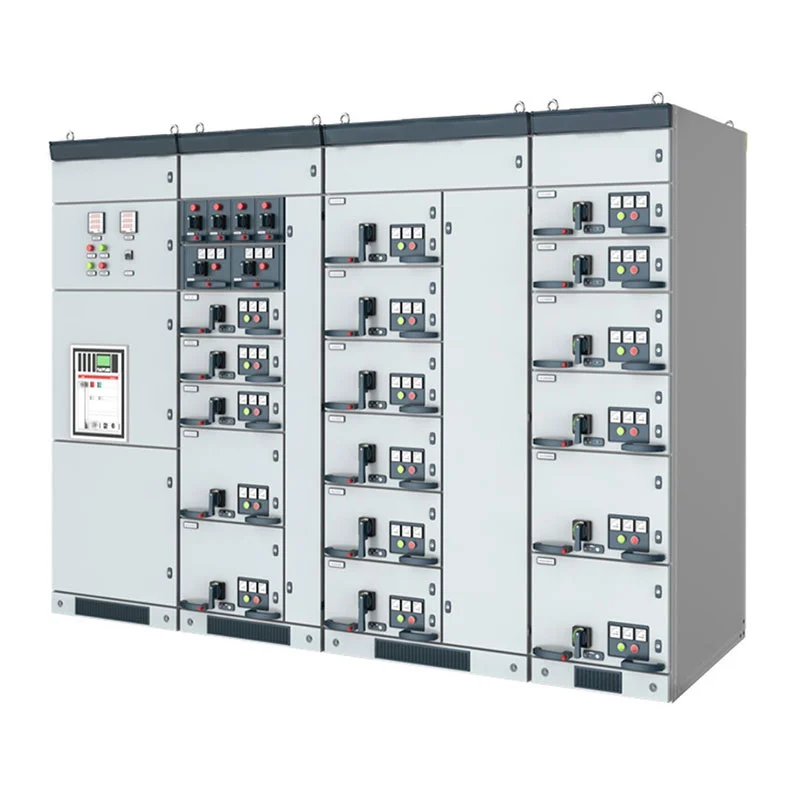

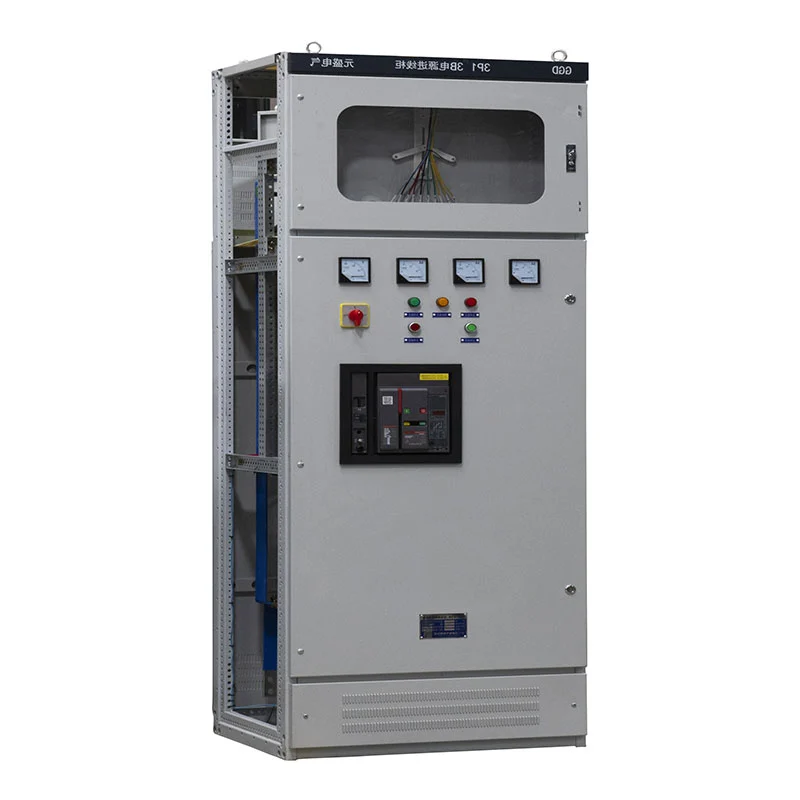

ГГД нисконапонски дистрибутивни панел

ГГД нисконапонски дистрибутивни панел је дизајниран за унутрашње апликације за дистрибуцију електричне енергије са називном фреквенцијом од 50Хз и називног радног напона до 380/400В. Његова структура ормара, бакарне сабирнице, управљачка кола и заштита компоненте се могу конфигурисати према захтевима пројекта. Решење је погодно за електране, трафостанице, фабрике, рударска предузећа, пословне зграде и други електродистрибутивни објекти.

Дизајн фокусиран на дистрибуцију

Повер Цонверсион

ГГД нисконапонски дистрибутивни панел је дизајниран као централизована нисконапонска дистрибутивна јединица. Може примају електричну енергију из узводног система и дистрибуирају је на више одлазних кола за опрему, осветљење, мотори и друга оптерећења.

Ормар се може уредити као улазни орман, излазни разводни орман, орман за компензацију кондензатора или остале конфигурације према електричној једнолинијској шеми. Ово чини систем лакшим за интеграцију различите индустријске и комерцијалне дистрибутивне мреже.

Цирцуит Аррангемент

Унутрашњи распоред раздваја главне електричне компоненте и контролно ожичење према пројекту. Универзални прекидачи, прекидачи у ливеном кућишту, минијатурни прекидачи, контактори, релеји, бројила и остале компоненте се могу изабрати према потребним функцијама кола.

За пројекте који захтевају прилагођене брендове компоненти или спецификације, Усуне може да координира избор компоненти са купцем пре производње.

Унутрашња конструкција

Цабинет Фраме

Оквир и преграде ормара израђени су од хладно ваљаног челичног лима. Референтна дебљина плоче је ≥2мм, са готовим ивицама третираним како би се смањиле оштре ивице током рада и одржавања.

Структура ормана је дизајнирана да обезбеди довољну механичку чврстоћу за нормалан рад док дозвољава приступ за преглед, ожичење и замену компоненти. Предња и задња врата су распоређена за практичност рад и одржавање.

Бакарне сабирнице

За главне и гранске сабирнице користи се електролитички бакар. Изолациони и топлоскупљајући заштитни материјали могу применити на систем сабирница како би се одржале потребне диелектричне перформансе.

За распоред сабирница је предвиђена идентификација фаза, док се спојеви сабирница обрађују према потребан начин електричног повезивања. Флексибилна сабирничка веза се такође може обезбедити тамо где је потребно између долазни сабирни мост и главни прекидач.

Систем уземљења

Посебна ПЕ бакарна сабирница је постављена дуж правца монтаже ормана. Компоненте које захтевају уземљење могу бити повезан преко ПЕ система, са предвиђеним стезаљкама за уземљење за повезивање на спољну мрежу уземљења.

Одељак за каблове такође може да резервише довољно простора за кабловске главе и пратећу инсталацију струјног трансформатора према цртежу пројекта.

Конфигурација кола

Инцоминг Цирцуитс

Улазни ормани могу бити опремљени универзалним прекидачима и одговарајућим заштитним функцијама. Тхе испоручена конфигурација може укључивати електричне прекидаче са заштитом од поднапона и функције временског кашњења према електричном пројекту.

Конфигурација заштите и управљања је одређена захтевима пројекта, а не ограничена на један фиксна комбинација компоненти.

Оутгоинг Цирцуитс

Одлазна кола могу бити распоређена за различита оптерећења и захтеве дистрибуције. Прекидачи, контактори, термални релеји и терминални блокови се могу изабрати у складу са називном струјом и контролним захтевима сваког од њих хранилица.

Изглед ормара подржава јасну идентификацију кола, са бројевима уређаја и ознакама ожичења постављеним ради лакшег преглед и одржавање.

Мотор Цонтрол

За апликације мотора, орман може интегрисати управљачка кола мотора са одговарајућим прекидачима и заштитом компоненте. Индикаторска светла за покретање/заустављање и идентификација кола могу се поставити на плочу ормарића да помогну оператери брзо идентификују појединачна кола мотора.

Контролно ожичење

Сецондари Цирцуитс

Секундарна управљачка кола су ожичена према одобреним електричним цртежима. Флексибилни проводници су распоређени у организоване снопове, са одговарајућом изолацијом и рукавима који се користе тамо где ожичење пролази кроз покретне или механички изложена подручја.

Референтни попречни пресеци укључују 1,5 мм² за контролна кола и кола наизменичног напона и 2,5 мм² за кола наизменичне струје, предмет коначног електропројекта.

Идентификација терминала

Прикључци користе компоненте отпорне на пламен, док се проводници идентификују према нумерисању кола или смер проводника приказан на цртежима. Избегавају се ручно писане унутрашње етикете; бројеви кола и опрема идентификације су штампане или вруће жигосане ради јаснијег дуготрајног одржавања.

Елецтрицал Перформанце

Главни параметри

ГГД нисконапонски дистрибутивни панел је дизајниран око следећих референтних параметара:

Коначни електрични параметри, димензије ормана и избор компоненти одређују се према одобрењу технички цртеж и захтеви пројекта.

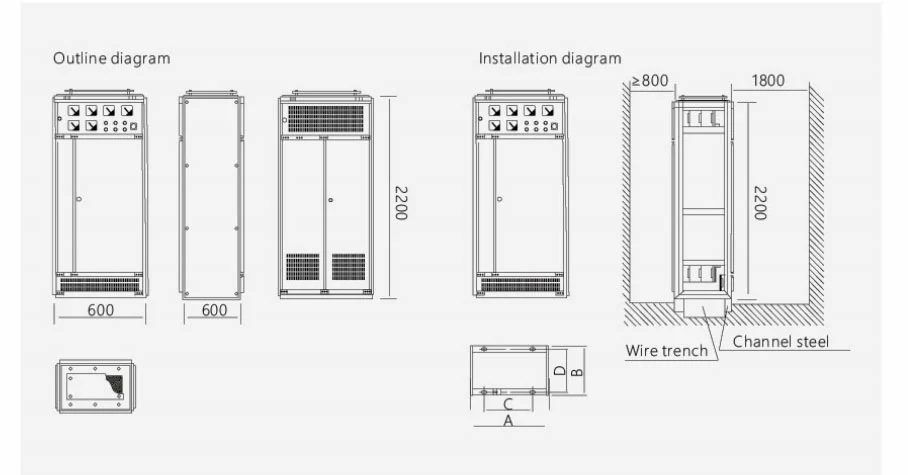

Спољна димензија производа

Сценарији апликација

Индустриал Дистрибутион

У фабрикама, радионицама и рударским објектима, ГГД нисконапонски дистрибутивни панел може послужити као централна дистрибутивно место за производну опрему, моторе, осветљење и помоћне системе.

Комерцијалне зграде

Ормар се може конфигурисати за комерцијалне и дистрибутивне мреже високих зграда где је више одлазних кола захтевају централизовану заштиту, мерење и контролу.

Повер Фацилитиес

Електране и трафостанице могу користити опрему за нисконапонску помоћну дистрибуцију електричне енергије и низводно електрични системи, са унутрашњом конфигурацијом прилагођеном једнолинијском дијаграму пројекта.

Услови услуге

Индоор Енвиронмент

Опрема је намењена за унутрашњу инсталацију. Референтна радна температура је -10°Ц до +40°Ц, са ан висина до 1000м.

Околина треба да буде без јаких вибрација, удара и корозивних услова. Када посебно еколошки захтеви постоје, технички услови се могу претходно договорити између Усуне и купца производње.

Прецизност инсталације

Током уградње, нагиб опреме према вертикалној равни не би требало да прелази 5°. Правилна инсталација помаже у одржавању поравнања ормана, рада врата и поузданости електричне везе.

Стандарди и сертификација

Применљиви стандарди

Дизајн и производња ГГД нисконапонске дистрибутивне плоче прате применљиве нисконапонске разводне уређаје захтеве, укључујући релевантне ГБ и ИЕЦ стандарде. Испоручена опрема може бити произведена према најновије важеће спецификације пројекта и одобрену техничку документацију.

Кључни референтни стандарди укључују ГБ/Т 14048.2, ГБ 7251.12, ИЕЦ 439-1, ГБ 4942.2 и друге применљиве електричне стандарди утврђени пројектом.

Управљање квалитетом

Производњу и активности управљања квалитетом Усуне подржавају системи ИСО 9001, ИСО 14001 и ИСО 45001. Електрични производи се такође могу испоручити са ЦЕ сертификатом, заједно са релевантном испитном документацијом у складу са на конфигурацију производа.

Поређење производа

Водич за одабир

ГГД нисконапонски дистрибутивни панел је посебно погодан када пројекат захтева снажан централизовани систем разводни орман са јасном унутрашњом структуром, системом бакарних сабирница и флексибилним избором улазних, излазна и управљачка кола.

За пројекте где је брза замена појединачних функционалних јединица примарни захтев, повлачење конфигурација може бити прикладнија. За једноставније дистрибутивне мреже са мање промена кола, фиксни тип кабинет може пружити једноставније решење.

Усуне може да изабере структуру ормана, прекидаче, распоред сабирница, контролне компоненте и унутрашње ожичење према једнолинијском дијаграму пројекта и техничким захтевима.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

ГГД нисконапонски дистрибутивни панел је референциран за пројекат лансирања ракета у свемиру, демонстрирајући његову примену у пројектном окружењу где је структурисана нисконапонска дистрибуција и електрична поузданост опреме је важна.

Зашто Усуне?

Инжењерско искуство

Зхејианг Усуне Елецтриц Цо., Лтд. има више од 14 година искуства у области електричне опреме, подржано од стране искусног тима за истраживање и развој способан да развије конфигурације у складу са захтевима специфичним за пројекат.

Контрола производње

Од електричних компоненти и израде ормана до унутрашњег ожичења и завршне инспекције, Усуне примењује контролисано процедуре производње и контроле квалитета. Стандардно време производње је отприлике 15-20 дана, у зависности о конфигурацији и количини поруџбине.

Прилагођавање пројекта

За пројекте који захтевају специфичне прекидаче, управљачке компоненте, димензије ормара, распоред сабирница или конфигурације ожичења, Усуне може развити опрему на основу купчевог једнолинијског дијаграма и техничких спецификације.

ФАКс

Колики је називни напон?

Стандардни референтни називни напон је 0,4кВ, са називном фреквенцијом од 50Хз. Коначни параметри зависе од пројекта дизајн.

Колика је максимална струја?

Испоручена конфигурација може да достигне 3150А, зависно од изабраног прекидача, сабирнице и укупне електричне дизајн.

Може ли се кабинет прилагодити?

Да. Димензије ормана, електричне компоненте, улазна и излазна кола, функције управљања, сабирница аранжмани и други детаљи се могу прилагодити према одобреним цртежима.

Које компоненте се могу користити?

Конфигурација може укључивати универзалне прекидаче, прекидаче у облику кућишта, минијатурне прекидаче, контактори, термални релеји, бројила и друге компоненте према захтевима пројекта.

Које је време производње?

Уобичајени период производње је приближно 15-20 дана, у зависности од количине и техничке конфигурације.

Да ли се ОЕМ захтеви могу прихватити?

Да. Усуне може да обезбеди ОЕМ и прилагођавање засновано на пројекту, укључујући одређене конфигурације компоненти и купца захтевима.

Како се контролише квалитет?

Компоненте и склопљени ормари се прегледавају током производње, након чега следи рутинска инспекција и тестирање пре пошиљка. Релевантна испитна документација се може испоручити у складу са захтевима пројекта.
