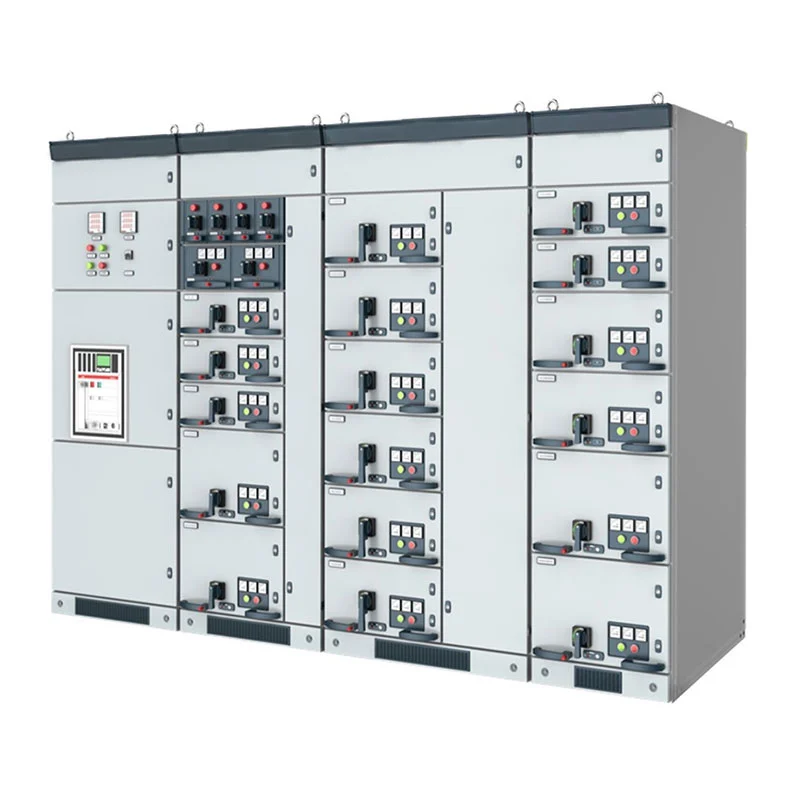

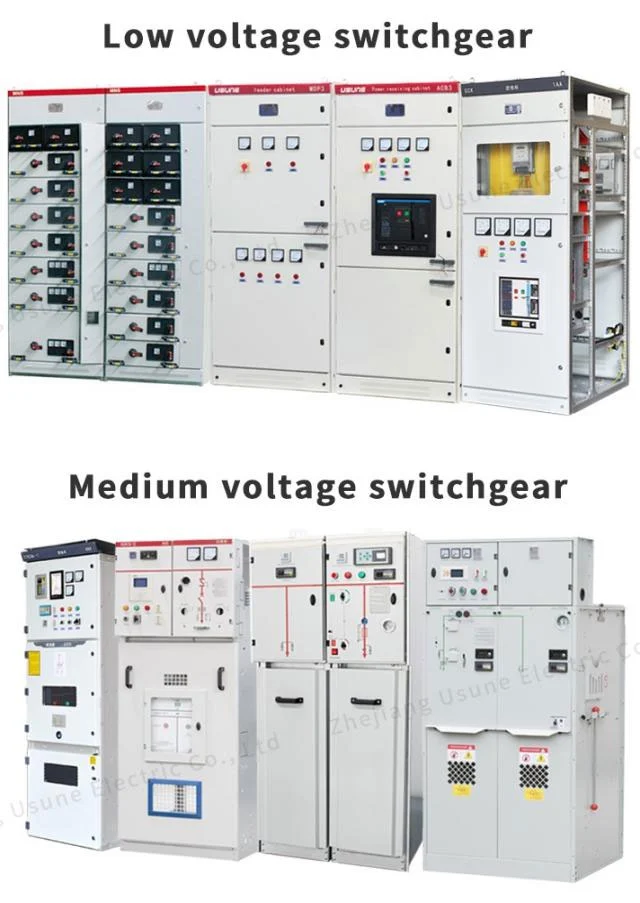

Нисконапонска извлачива расклопна плоча

Нисконапонска извлачива разводна плоча је посебно погодна за пројекте где постоји неколико врста електричне енергије оптерећењима је потребно управљати из једног централизованог нисконапонског дистрибутивног система. Уместо коришћења једног фиксног распоредом, ормар се може конфигурисати са јединицама за дистрибуцију енергије, јединицама за управљање мотором и фактором снаге компензационе функције према електричној шеми купца.

Конфигурација система

Велики нисконапонски електрични систем обично садржи различите врсте оптерећења. Производна опрема, мотори, осветљење, помоћна опрема и реактивна оптерећења могу захтевати различите начине заштите и контроле.

Усуне модуларни склопни уређај се стога може конфигурисати према функцији сваког кола. Типичан систем може укључивати центар за дистрибуцију енергије (ПЦ) за улазну и одлазну енергију, центар за контролу мотора (МЦЦ) за мотор фидери, и компензациони орман за управљање реактивном снагом.

Ова конфигурација омогућава инжењерима електротехнике да развију централу око стварне структуре оптерећења а пројекат.

Повер Дистрибутион

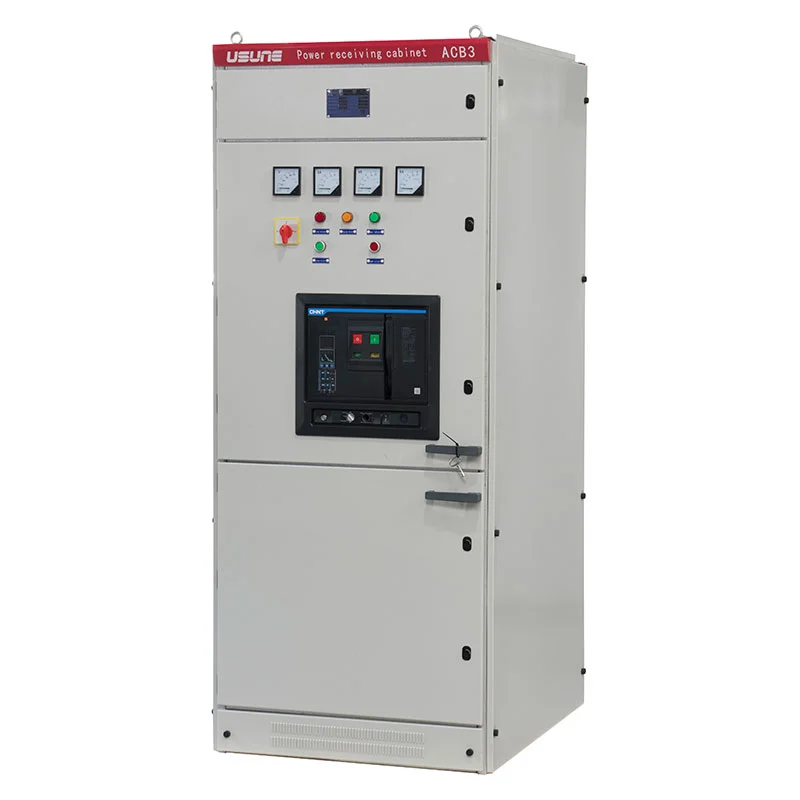

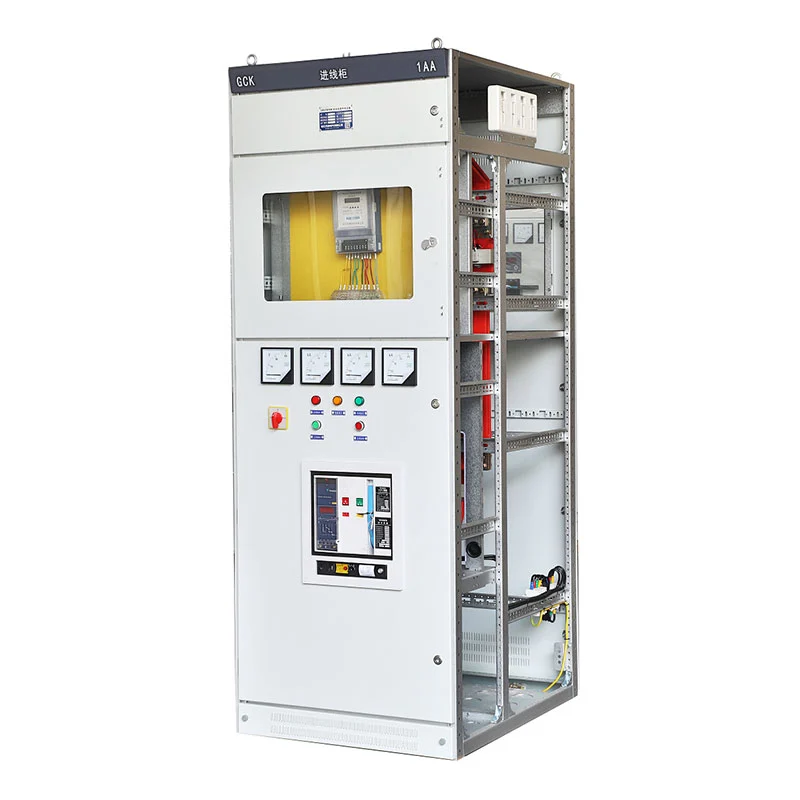

ПЦ орман је дизајниран за пријемну и дистрибутивну страну нисконапонског система.

У зависности од потребних електричних параметара, орман може да прими Емак, МТ, 3ВН, АХ, МЕ серију кола прекидачи и друге компатибилне компоненте према одобреном дизајну.

Дистрибутивни део се може користити за снабдевање низводних производних линија, трансформатора, помоћне опреме, системи зграда и друга електрична оптерећења.

За пројекте са више фидера, свако коло се може уредити према својој називној струји и заштити захтеве, чинећи целокупну дистрибутивну мрежу лакшом за организовање.

Мотор Цонтрол

Оптерећења мотора су често једна од највећих компоненти индустријских електричних система. Пумпе, вентилатори, компресори, транспортери, алатне машине и производна опрема могу захтевати наменска кола мотора.

МЦЦ конфигурација користи велике и мале фиоке да би се прилагодиле различитим захтевима за напајање мотора. Главни склопни уређај за свако коло може да користи прекидач у облику кућишта великог капацитета или ротационо оптерећење прекидач са осигурачем.

Овај распоред омогућава да се кола мотора групишу одвојено од општих кола за дистрибуцију енергије док одржавање централизоване контроле електричног система.

Контрола фактора снаге

Индустријски објекти са великим бројем мотора и индуктивних оптерећења могу захтевати компензацију реактивне снаге.

Усуне може да конфигурише одељак за компензацију са функцијама ручне, аутоматске или даљинске компензације фактора снаге. Одговарајући начин управљања може се изабрати према систему управљања електричном енергијом купца.

Одвајањем компензационе опреме од општих дистрибутивних и моторних кола, распоред ормара може бити бољи одговарају укупној стратегији управљања енергијом корисника.

Модуларни распоред

Главна вредност извлачивог нисконапонског система није само сама структура кабинета, већ и способност да се организују различите електричне функције у оквиру једног координисаног система.

ПЦ Цонфигуратион

ПЦ део управља улазном струјом и дистрибуира електричну енергију до доводних довода. Његова конфигурација прекидача је изабран у складу са тренутним и заштитним захтевима система.

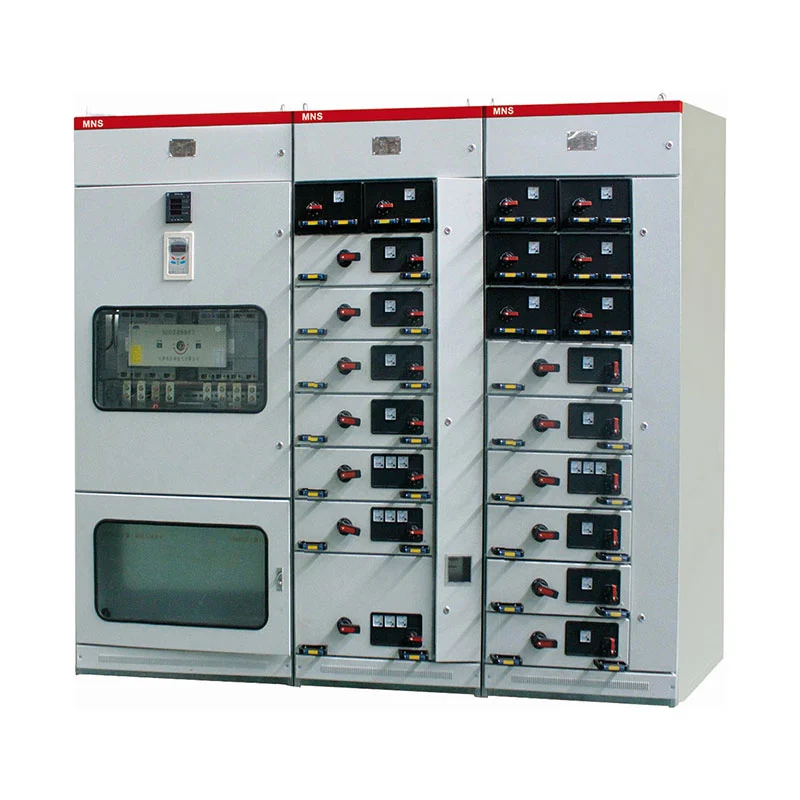

МЦЦ конфигурација

МЦЦ одељак је посвећен круговима везаним за моторе. Различите величине фиока се могу распоредити према мотору оцене и количине фидера.

Конфигурација компензације

Одељак за компензацију управља реактивном снагом и може се конфигурисати за ручни, аутоматски или даљински рад.

Ове три функционалне области могу бити пројектоване одвојено или интегрисане у исту нисконапонску централу према према захтевима пројекта.

Избор на основу оптерећења

Избор система нисконапонског разводног уређаја треба почети са електричним оптерећењима, а не са ормаром изглед.

За пројекат дистрибуције електричне енергије, инжењери обично морају да потврде улазни напон, називну струју, број одлазни фидери, ниво кратког споја, капацитет мотора и будући захтеви за проширењем.

За моторно интензивне објекте, број и оцена мотора постају важни фактори у одређивању МЦЦ-а конфигурацију.

Тамо где су реактивна оптерећења значајна, потребан капацитет компензације и метода контроле такође треба да буду сматра.

Овај приступ заснован на оптерећењу помаже да се осигура да коначна конфигурација расклопног уређаја одговара стварном раду карактеристике објекта.

Апликације

Нисконапонска извлачива разводна плоча може се конфигурисати за различите индустрије и електрична окружења према потребним функцијама расподеле.

Индустријска производња

Фабрике могу да користе ПЦ и МЦЦ конфигурације за дистрибуцију енергије на производну опрему, моторе, помоћне системе, и процесне машине.

Петрохемијска постројења

Петрохемијске фабрике обично имају бројне системе на моторни погон као што су пумпе, вентилатори и компресори. Одвојите се кола за управљање мотором могу бити распоређена унутар МЦЦ секције.

Металуршки погони

Челичана и металуршка постројења често садрже моторе велике снаге и више производних линија. Модуларни дистрибуција омогућава управљање различитим оптерећењима преко наменских напојних кола.

Транспортни објекти

Транспортна инфраструктура може користити централизовану нисконапонску дистрибуцију за напајање опреме, помоћно системи, опрема за вентилацију и друга електрична оптерећења.

Комерцијалне зграде

Високе зграде и стамбени објекти могу користити нисконапонске разводне ормаре за централизовани довод управљање и снабдевање електричном опремом.

Енергетски пројекти

Објекти који се односе на електричну енергију могу комбиновати улазну дистрибуцију, одлазне напојнике, моторна кола и реактивну снагу компензација у оквиру интегрисаног нисконапонског система.

Услови рада

Стандардна опрема је пројектована за температуру околине између -5°Ц и +40°Ц, при чему просечна температура није преко +35°Ц током 24 сата.

Стандардна висина инсталације је ≤2000м. Ваздух у околини треба да буде релативно чист и одговарајући треба узети у обзир мере тамо где флуктуације влажности и температуре могу изазвати кондензацију.

За транспорт и складиштење, применљив температурни опсег је -25°Ц до +55°Ц, уз краткотрајно излагање до +70°Ц не дуже од 24 сата.

Ако је опрема потребна за нафтне платформе на мору, нуклеарне електране или друга посебна окружења, Услове рада треба посебно потврдити између Усуна и купца.

Техничке спецификације

Коначне електричне параметре треба потврдити према једнолинијском дијаграму купца, листи оптерећења, захтеви заштите и услови уградње.

Инжењерска разматрања

За тимове за набавку, избор нисконапонског разводног ормара само према називном напону и струји можда неће бити довољан.

Број излазних кола, количина довода мотора, појединачне вредности мотора, захтеви за кратки спој, капацитет улазног напајања и захтеви за компензацију могу утицати на коначну конфигурацију кабинета.

Усуне може да прегледа електричне захтеве купаца и препоручи одговарајућу комбинацију рачунара, МЦЦ-а и компензационе функције.

Овај приступ је посебно користан за индустријске пројекте где централа треба да прими више њих врсте електричних оптерећења, а не да служе само као конвенционални разводни орман.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Пројекат лансирања ракета Цас-спаце је једна од референци пројекта повезаних са Усунеовом електричном опремом.

Постројења за лансирање ракета садрже сложене пратеће електричне системе и захтевају организовану дистрибуцију енергије за опрема, помоћни објекти, системи који се односе на управљање и инфраструктурна оптерећења.

У таквом окружењу, електрични дистрибутивни систем треба да се прилагоди различитим карактеристикама оптерећења док одржавање јасне организације кола. У оквиру пројекта примењена је нисконапонска расклопна опрема Усуне уређење електричне опреме.

Пројекат демонстрира примену електричне опреме Усуне у специјализованој инфраструктури где је струја захтеви за дистрибуцијом се протежу изван конвенционалних комерцијалних или индустријских зграда.

Избор производа

Пре наручивања нисконапонске извлачиве разводне плоче, купци обично треба да обезбеде следећи пројекат информације:

Пружање ових детаља у фази понуде омогућава Усунеу да развије тачнију конфигурацију расклопног уређаја и смањити непотребне измене током производње.

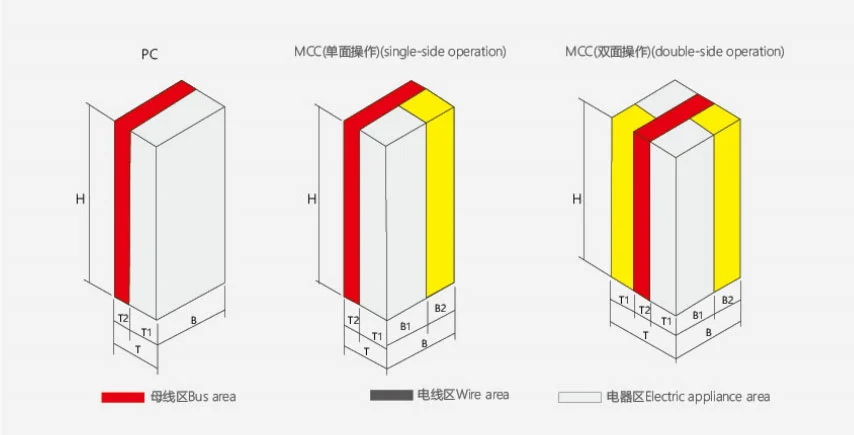

Спољна димензија производа

Ормар за дистрибутивни центар (ПЦ).

Б Орман центра за контролу мотора (МЦЦ).

Управљање квалитетом

Усуне управља процесима производње и управљања квалитетом у складу са ИСО 9001, ИСО 14001 и ИСО 45001.

Производи су развијени и произведени у складу са важећим ИЕЦ и ГБ стандардима. ЦЕ сертификат је доступно за применљиве конфигурације производа и циљна тржишта.

Фабричка инспекција обухвата уградњу компоненти, монтажу ормана, електричне прикључке, функционалне механизме, и рутинско тестирање пре отпреме.

Релевантна техничка документација и извештаји о испитивању могу се обезбедити према захтевима пројекта.

ФАК

Колики је називни напон система?

Опрема је пројектована за системе наизменичне струје са називним радним напоном од 660В и ниже.

Које функције се могу интегрисати?

Систем може да интегрише функције дистрибуције снаге, контроле мотора и аутоматске компензације фактора снаге.

Шта је ПЦ ормар?

ПЦ орман се првенствено користи за пријем и дистрибуцију енергије. Може се конфигурисати са одговарајућим колом прекидачи према системским захтевима.

Шта је МЦЦ кабинет?

МЦЦ орман је дизајниран за централизовану контролу и заштиту више кола мотора. Може да користи велике и мале конфигурације фиока.

Може ли се опрема прилагодити?

Да. Усуне може да конфигурише орман према једнолинијском дијаграму купца, списку оптерећења, карактеристикама мотора, количина хранилице и захтеви за компензацију.

Које стандарде прати Усуне?

Усуне послује у складу са системима управљања ИСО 9001, ИСО 14001 и ИСО 45001. Производи су дизајнирани према применљиви ИЕЦ и ГБ стандарди, са ЦЕ сертификатом који је доступан за применљиве конфигурације.

Могу ли се подржати посебна оперативна окружења?

Посебна окружења као што су платформе на мору и нуклеарна постројења захтевају посебну техничку процену и договор пре производње.

Које информације су потребне за понуду?

Купцима се препоручује да обезбеде напон система, улазну струју, количину фидера, информације о мотору, ниво кратког споја, захтеви за компензацију, једнолинијски дијаграм и окружење инсталације.

Да ли Усуне даје извештаје о тестирању?

Да. Фабричка инспекција и рутинско тестирање се спроводе пре отпреме, а релевантни извештаји о испитивању могу бити обезбеђено према захтевима пројекта.

Усуне Суппли Цапабилити

Усуне се фокусира на нисконапонску електричну опрему и пружа пројектно оријентисане конфигурације расклопних уређаја за индустријске, комерцијалне, енергетске, транспортне и специјализоване инфраструктурне апликације.

За купце који купују нисконапонску извлачиву разводну плочу, Усуне може подржати процес од електричних потврда параметара и конфигурација ормана за инспекцију производње и документацију о отпреми, обезбеђујући а практично решење засновано на стварном електричном систему уместо да користи исту конфигурацију за сваки пројекат.
