Нисконапонски разводни ормар

Дизајниран за системе наизменичне струје 50–60Хз са номиналним радним напоном до 660В, нисконапонски разводни орман са фиоком може се конфигурисати за дистрибуцију енергије, контролу мотора и компензацију фактора снаге. Погодан је за индустријска постројења, енергетски објекти, петрохемијски пројекти, саобраћајна инфраструктура, комерцијалне зграде, и други нисконапонски електрични системи.

Зашто је дизајн фиока важан

У конвенционалном фиксном разводном орману, електрична кола су релативно зависна од целокупног ормана аранжман. Када објекат садржи многа независна оптерећења, то може учинити управљање кругом и будућност модификација је компликованија.

Конфигурација типа фиоке дели електричне функције на појединачне јединице. Свака фиока може одговарати а специфично напајање, мотор или електрично оптерећење, омогућавајући да се целокупни ормар организује у складу са стварним структура дистрибуције.

За фабрике и велике објекте, то значи да се расклопни уређај може планирати око електричног оптерећења, а не једноставно око физичких димензија кабинета.

Управљање кругом по кругу

Структура фиока омогућава да се различита кола доделе засебним функционалним јединицама.

На пример, производни објекат може имати независна кола за моторе транспортера, пумпе, вентилаторе, помоћне машине, осветљење и општа дистрибуција електричне енергије. Ова кола могу бити распоређена у складу са својим индивидуалним електрични захтеви.

Ова структура помаже оператерима да идентификују однос између сваког кола и његове повезане опреме, тј посебно вредан у великим електричним просторијама које садрже бројне излазне доводе.

Различита оптерећења, различите фиоке

Нема свако електрично оптерећење исте потребе за снагом. Мали помоћни мотор и производни мотор велике снаге може захтевати различите склопове и склопове заштите.

Разводни орман нисконапонског типа фиоке стога може користити велике и мале фиоке за различита кола захтевима. Конфигурација фиоке се може одредити према називима мотора, капацитету довода и броју кола у оквиру пројекта.

Ово електроинжењерима пружа већу слободу приликом припреме распореда ормара.

Организација моторног кола

За индустријске објекте, управљање мотором може представљати значајан део нисконапонске електричне енергије система.

МЦЦ конфигурација се састоји од великих и малих фиока, са главним прекидачем сваког кола помоћу а Прекидач у ливеном кућишту великог капацитета прекида или ротациони прекидач оптерећења са осигурачем.

Овај распоред се може применити на кола која опслужују пумпе, компресоре, вентилаторе, транспортере, производне машине и друга опрема на моторни погон.

Раздвајање ових кола мотора у наменске функционалне јединице такође помаже да се поједностави електрични однос између појединачних мотора и њихових одговарајућих фидера.

Уређење дистрибуције електричне енергије

Орман центра за дистрибуцију електричне енергије се користи тамо где је потребно да се електрична енергија подели на више низводна кола.

Конфигурација рачунара може да прихвати Емак, МТ, 3ВН, АХ и МЕ серије прекидача, у зависности од одобреног електрични дизајн.

Избор треба да узме у обзир називну струју, капацитет кратког споја, карактеристике фидера, координацију заштите, и захтевима повезане опреме.

Управљање реактивном снагом

Индустријски системи са тешким моторима могу генерисати значајну потражњу за реактивном снагом. За такве инсталације фактор снаге компензација може чинити део нисконапонског електричног дизајна.

Компензациони ормар се може конфигурисати за ручну, аутоматску или даљинску компензацију фактора снаге.

Његова конфигурација се може одредити према карактеристикама оптерећења купца и електричном управљању захтевима уместо да користе исти аранжман надокнаде за сваки пројекат.

Где се уклапа

Опрема се може прилагодити електричним системима са различитим структурама оптерећења.

Мануфацтуринг Фацилитиес

Фабрике са више производних линија могу користити одвојене фиоке за моторе, помоћну опрему и опште струјна кола.

Петрохемијска постројења

Пумпе, компресори, вентилатори и друга процесна опрема могу бити распоређени преко наменских управљачких кола мотора.

челик и металургија

Велики производни погони могу користити централизовану нисконапонску дистрибуцију за вишеструку опрему и мотор велике снаге хранилице.

Транспортна инфраструктура

Железнички објекти, терминали и пратећа инфраструктура могу користити орман за дистрибуцију електричне енергије и опреме помоћни електрични системи.

Високе зграде

Пословне и стамбене зграде могу организовати више нисконапонских довода унутар централизоване дистрибуције система.

Енергетски објекти

Електране и енергетски пројекти могу да конфигуришу функције дистрибуције, контроле мотора и компензације према њихова помоћна електрична оптерећења.

Технички подаци

Воркинг Енвиронмент

Стандардно радно окружење треба да има температуру околине између -5°Ц и +40°Ц, са просеком температура током 24 сата не прелази +35°Ц.

При максималној температури околине од +40°Ц, релативна влажност не би требало да прелази 50%. Већа влажност може бити прихватљива на нижим температурама, као што је до 90% на +20°Ц. Треба узети у обзир температурне варијације због кондензације може настати.

Стандардна висина је ≤2000м.

Током транспорта и складиштења, опрема може да издржи температуре од -25°Ц до +55°Ц, са краткотрајним излагање до +70°Ц у периоду не дужем од 24 сата.

Посебне примене, укључујући платформе за бушење нафте на мору и нуклеарне електране, захтевају посебне техничке евалуација и договор између произвођача и крајњег корисника.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Пројекат лансирања ракета Цас-спаце је инжењерска референца за електричну опрему Усуне.

Инфраструктура за лансирање ракета садржи различита пратећа електрична оптерећења, укључујући системе опреме, помоћне објеката и инфраструктурних услуга. Такви објекти захтевају јасну организацију кола и поуздане електрична дистрибуција за подршку различитим оперативним областима.

Опрема Усуне је примењена као део електросистема пројекта, пружајући практично искуство у снабдевању разводна постројења за специјализовану инфраструктуру.

Пројекат такође показује важност прилагођавања конфигурације ормара актуелној електричној архитектури објекта, а не ослањање на једнообразан аранжман.

Квалитет и усклађеност

Усунеов систем производње и управљања је подржан од стране ИСО 9001, ИСО 14001 и ИСО 45001.

Опрема је произведена у складу са важећим ИЕЦ и ГБ захтевима, укључујући ГБ 7251.1, ЈБ/Т 9961 и релевантни међународни захтеви за склопове нисконапонских расклопних и управљачких уређаја.

Пре испоруке, готов орман пролази фабричку инспекцију и рутинско тестирање. Релевантни извештаји о испитивању и може се испоручити техничка документација према захтевима пројекта.

Конфигурација пре куповине

За тимове за набавку, најважнији корак је потврда електричне конфигурације пре производње.

Нисконапонски разводни орман са фиоком треба да буде изабран према стварној листи оптерећења, а не само називни напон ормана.

Усуне препоручује да потврдите:

Пружање ових детаља током фазе понуде омогућава Усунеу да припреми конфигурацију која боље одговара стварни електрични систем купца.

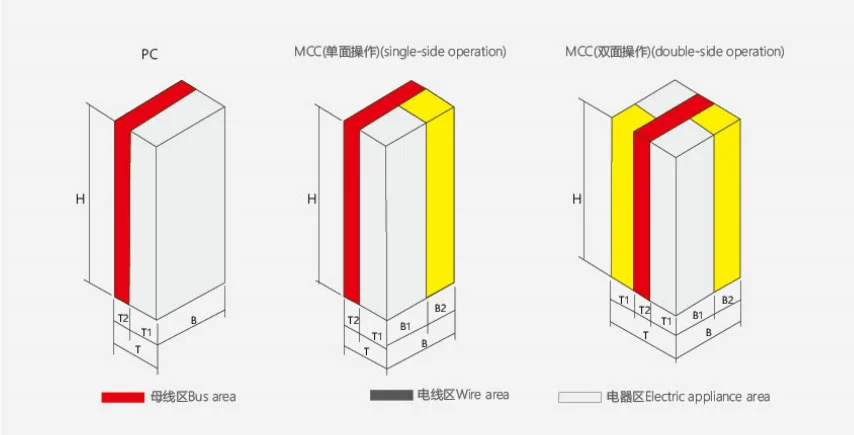

Спољна димензија производа

Ормар за дистрибутивни центар (ПЦ).

Б Орман центра за контролу мотора (МЦЦ).

Фабричка производња

Орман се саставља у фабрици коришћењем стандардизованих структура ормара и функционалних компоненти.

Производни процес обухвата преглед компоненти, монтажу конструкције, уградњу фиока, електричне инсталације, инспекција функционалне јединице и рутинско тестирање.

Овај фабрички процес монтаже омогућава да се коначна конфигурација ормара провери у односу на одобрену технички захтеви пре отпреме.

ФАК

Који напон може да поднесе кабинет?

Опрема је пројектована за системе наизменичне струје са називним радним напоном од 660В и ниже.

Зашто користити конфигурацију типа фиоке?

Распоред фиока омогућава да се појединачна електрична кола организују као засебне функционалне јединице, које могу чине велике дистрибутивне системе лакшим за управљање и конфигурисање.

Могу ли се комбиновати велике и мале фиоке?

Да. МЦЦ конфигурација може да користи и велике и мале фиоке у складу са капацитетом мотора и захтевима кола.

Која опрема се може инсталирати у кабинету рачунара?

ПЦ конфигурација може да користи прекидаче серије Емак, МТ, 3ВН, АХ и МЕ према одобреном пројекту дизајн.

Да ли је погодан за контролу мотора?

Да. МЦЦ део је посебно дизајниран за више кола мотора и може се конфигурисати са различитим фиокама величине.

Да ли подржава компензацију фактора снаге?

Да. Функције ручне, аутоматске и даљинске компензације могу се конфигурисати према захтевима пројекта.

Које сертификате има Усуне?

Усуне послује у складу са системима управљања ИСО 9001, ИСО 14001 и ИСО 45001. Производи се производе према применљиви ИЕЦ и ГБ стандарди, са ЦЕ сертификатом који је доступан за применљиве конфигурације.

Може ли Усуне прилагодити кабинет?

Да. Количина фиоке, распоред кола, избор прекидача, МЦЦ конфигурација и функције компензације могу бити одређена према електро захтевима купца.

Које информације треба дати за понуду?

Најкорисније информације укључују напон система, улазну струју, број довода, количину мотора и називне вредности, ниво кратког споја, захтеви за компензацију, окружење инсталације и електрични једнолинијски дијаграм.

Подршка пројекту Усуне

Усуне обезбеђује нисконапонску расклопну опрему за електричне системе где је потребно организовати више струјних кола у оквиру централизованог кабинета.

За купце који набављају нисконапонски разводни ормар са фиоком, Усуне може проценити електрично оптерећење структуру, одабрати одговарајуће конфигурације фиока, координирати избор компоненти, комплетну фабричку монтажу и испитивање, и обезбеди техничку документацију за испоруку пројекта.
