Са континуираном надоградњом градских електроенергетских мрежа, новом производњом енергије и индустријским системима напајања, компактни, интелигентни расклопни уређаји средњег напона који се ниско одржавају постали су незаобилазна основна опрема за инжењеринг дистрибуције електричне енергије. ТхеПрстен главна јединица са прекидачем, коју представља КСГН15 серија СФ6 ваздушно изолована прстенаста главна јединица, постепено је заменила традиционалну гломазну расклопну опрему због свог малог отиска, стабилних перформанси и јаке скалабилности. Овај блог приказује производе које производиЗхејианг Усуне Елецтриц Цо., Лтд.као језгро, свеобухватно представља карактеристике производа, комплетне техничке параметре, интерну структуру, оперативне спецификације, сценарије апликације и пратеће услуге.

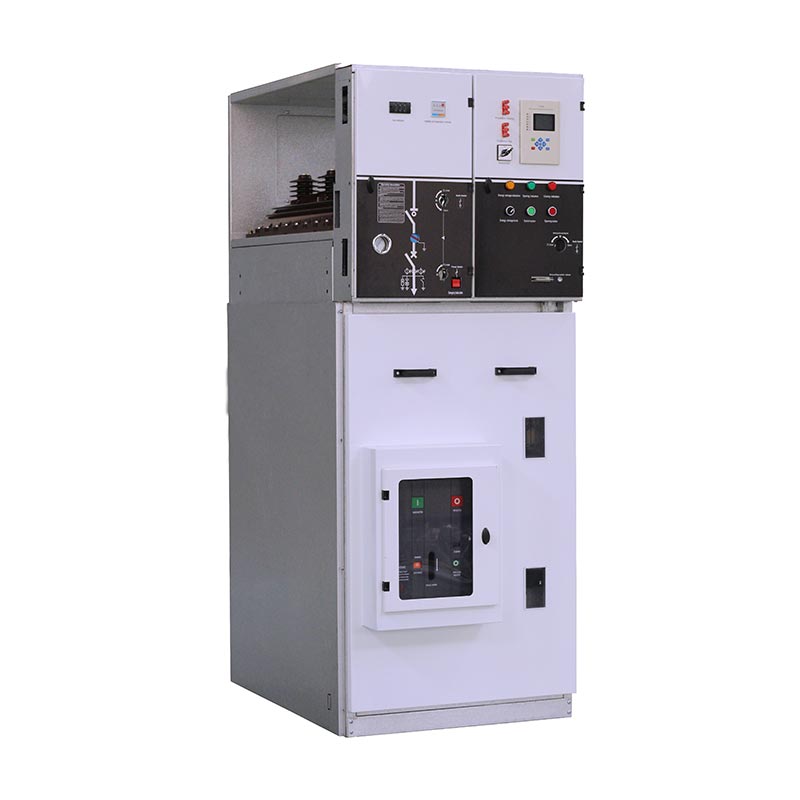

Тхе Прстен главна јединица са прекидачемје метално затворено модуларно расклопно постројење специјално развијено за дистрибутивне системе средњег напона од 12кВ до 36кВ. Усвајање напредног СФ6 сумпор-хексафлуоридног прекидача оптерећења и технологије ваздушне изолације, интегрише функције прекидања кола, заштите, надгледања и закључавања у један ормар. Независно развија и производиЗхејианг Усуне Елецтриц Цо., Лтд., КСГН15 серија производа карактерише компактан распоред, флексибилан рад и поуздано механичко блокирање.
За разлику од конвенционалних разводних ормара, ова прстенаста главна јединица је дизајнирана за аутоматизацију дистрибуције електричне енергије. Умногоме смањује потешкоће изградње на лицу места и каснијег одржавања, а погодан је за различите уске просторе за инсталацију. Уз подршку комплетног система истраживања и развоја, производње и тестирања компаније, свака производна веза стриктно је у складу са међународним стандардима, осигуравајући дугорочан стабилан рад производа у сложеним окружењима дистрибуције електричне енергије. Широко је промовисан у урбаној и руралној обнови електричне мреже, индустријском и цивилном снабдевању електричном енергијом, новој енергији и другим областима у земљи и иностранству.
Главна јединица прстена са прекидачемистиче се на тржишту расклопних уређаја средњег напона са вишеструким снагама језгра. У комбинацији са независном технологијом истраживања и развоја и оптимизованим дизајном, његове главне предности су сумиране на следећи начин:
• Разноврсна конфигурација главног прекидача: Опремљен самопроизведеним СФ6 прекидачем за оптерећење као стандард, који има дуг радни век, стабилан рад и ниске трошкове одржавања. Корисници такође могу да изаберу да инсталирају вакуумске прекидаче како би побољшали прекидни капацитет и ниво сигурносне заштите, прилагођавајући се различитим захтевима дистрибуције енергије.
• Двоструки рад и интелигентна надоградња: Подржава и ручне и електричне режиме рада како бисте испунили различите радне навике на лицу места. Може се упарити са ФТУ и РТУ уређајима за реализацију даљинског управљања, даљинске сигнализације, даљинског мерења и даљинског подешавања, у потпуности испуњавајући "четири удаљена" захтева аутоматизације дистрибуције и реализујући интелигентно управљање мрежом.
•Напредна технологија за надзор и заштиту: Уграђени сензори високе прецизности и заштитни релеји, који могу да прате радни статус опреме у реалном времену, брзо реагују на грешке и ефикасно штите безбедност система за дистрибуцију електричне енергије и оператера.
• Лагана и проширива структура: Усваја оптимизовану шему склапања, која је погодна за транспорт, подизање и инсталацију. Модуларни дизајн подржава слободну комбинацију и касније проширење капацитета, флексибилно се суочавајући са променљивим захтевима за снагом на тржишту.
• Висока безбедност и компактна величина: структура ваздушне изолације + поуздан механички уређај за блокирање, ефикасно спречава погрешне операције. Мала величина ормарића штеди простор, што је пожељна опрема за подстанице и дистрибутивне просторије са ограниченим простором.
Да би се обезбедио стабилан и сигуран радПрстен главна јединица са прекидачем,опрема има јасне захтеве за радно окружење. Сви производи су тестирани у складу са следећим стандардима:
1.Максимална надморска висина: ≤1000м
2. Опсег температуре околине: -35 ℃ ~ 45 ℃, максимална температурна разлика не сме бити већа од 25 ℃
3. Стандард влажности: Просечна дневна релативна влажност ≤95%; Просечна месечна релативна влажност ≤90%
4. Сеизмичка отпорност: Прилагодите се сеизмичком интензитету од 8 степени и ниже
5. Захтеви за локацију: Нема јаких вибрација, удара, отворене ватре, хемијске корозије и опасности од експлозије
Молимо вас да потврдите окружење на лицу места пре инсталације да бисте продужили век трајања опреме и избегли кварове у раду.
У следећој табели су наведени сви стандардни технички параметри серије КСГН15Прстен главна јединица са прекидачем, који покрива 12кВ, 24кВ и 36кВ три главна напона, за вашу референцу за набавку и инжењерски дизајн:
| С/Н | Име | Јединица | 12кВ | 24кВ | 36кВ |
| 1 | Називни напон | кВ | 12 | 24 | 36 |
| 2 | Називна струја | A | 630 | 630 | 630 |
| 3 | Називна струја прекидања затворене петље | A | 630 | 630 | 630 |
| 4 | Називна струја прекидања оптерећења | A | 630 | 630 | 630 |
| 5 | Називна краткотрајна отпорна струја | кА | 16 | 16 | 16 |
| 6 | Називна вршна отпорна струја | кА | 40 | 40 | 40 |
| 7 | Називна струја кратког споја | кА | 40 | 40 | 40 |
| 8 | Називна фреквенција снаге издржи напон (фаза-фаза и фаза-земља) | кВ | 28 | 50 | 70 |
| 9 | Називна фреквенција снаге издржи напон (преко изолационог растојања) | кВ | 32 | 60 | 80 |
| 10 | Називни отпорни напон муње (фаза-фаза и фаза-земља) | кВ | 75 | 125 | 170 |
| 11 | Називни напон отпорности на муње (преко изолационог растојања) | кВ | 85 | 145 | 195 |
| 12 | Називна струја преноса | A | 630 | 630 | 630 |
| 13 | Механичка издржљивост | опс | М1 1000 | М1 1000 | М1 1000 |
| 14 | Електрична издржљивост | опс | Е1 | Е1 | Е1 |
| 15 | Притисак гаса СФ6 (20℃) | бар | 0.5 | 0.5 | 0.5 |
| 16 | Годишња стопа цурења | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Степен заштите кућишта | / | ИП3Кс | ИП3Кс | ИП3Кс |
ТхеПрстен главна јединица са прекидачемподржава више типова ормара и флексибилну конфигурацију компоненти. Различита кућишта ормана имају одговарајуће стандарде величине за 12кВ, 24кВ и 36кВ системе, као што је приказано у табели испод:
| бр. | Тип разводног уређаја | Опциона конфигурација | 12кВ Димензије (Ш×Д×В, мм) | 24кВ Димензије (Ш×Д×В, мм) | 36кВ Димензије (Ш×Д×В, мм) |
| 1 | Инцоминг/оутгоинг ЛБС Панел | Прекидач оптерећења, прекидач за уземљење, главна сабирница | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Трансформатор Протецтион Панел | Прекидач оптерећења, прекидач за уземљење, осигурач, главна сабирница | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Мерна табла | Трансформатор, осигурач, главна сабирница | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Одлазни панел ЦБ | Прекидач, Струјни трансформатор, Прекидач оптерећења, Прекидач за уземљење, Релејна заштита, Главна сабирница | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | ЦБ Одлазни са мерним панелом | Прекидач, струјни трансформатор, трансформатор, прекидач оптерећења, прекидач за уземљење, релејна заштита, главна сабирница | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Укупна структура кабинета
Кабинет офПрстен главна јединица са прекидачемподељен је на горњу и доњу независну целину, са јасном преградом и јаком сигурношћу:
1. Просторија са сабирницом: Смештена у горњем делу ормана, главна сабирница пролази кроз целу групу расклопних уређаја да би се реализовао пренос енергије између ормана.
2. Главна соба за прекидаче: Опремљена СФ6 прекидачем за оптерећење у епоксидној смоли, са рупом за посматрање и опционим мерачем густине гаса СФ6.
3. Кабловска соба: Пространи простор за кабловску инсталацију, који може бити опремљен громобраном, струјним трансформатором и другим додацима. Доња плоча и врата ормарића су одвојиви за једноставну инсталацију каблова.
4.Оперативни механизам и нисконапонска контролна соба: Опремљен механичком блокадом, индикатором положаја, помоћним контактима, окидачем и другим компонентама, подржавајући различите контролне петље и мерне инструменте.
Главна јединица КСГН15 В модула са прстеном се састоји од вакуумског прекидача, СФ6 прекидача, механизма за блокирање и уземљивача. Методе уградње су фиксиране предње и бочно фиксиране. Прекидач и прекидач оптерећења се могу блокирати како би се спречио погрешан рад.
6.2 Две врсте оперативних механизама
•Тип К (механизам са двоструком функцијом са једном опругом): Прекидачем оптерећења се управља помоћу полуге или мотора независно; прекидач за уземљење се покреће помоћу компресионе опруге и управља се посебном полугом.
•Тип А (двофункцијски механизам са двоструком опругом): Прекидач оптерећења усваја опругу за складиштење енергије, потпорну полугу, мотор или дугме. Прекидачем за уземљење управља независна полуга са опружним погоном.
Све операцијеПрстен главна јединица са прекидачеммора се извести са затвореним вратима ормара. Оператери треба да прате стандардизовани процес:
7.1 Операција укључења
1. Уверите се да су врата ормарића потпуно затворена, убаците ручицу за управљање у горњи отвор и ротирајте за 180° у смеру супротном од казаљке на сату док се не чује звук одвајања кочнице, а прекидач за уземљење не буде искључен.
2.Убаците ручку у доњу рупу и ротирајте за 180° у смеру казаљке на сату док се не чује звук затварања. Индикатор је у радном положају и операција укључивања је завршена.
7.2 Операција искључивања
1.Убаците ручку у доњу рупу и окрените је за 180° у смеру супротном од казаљке на сату да бисте прекинули напајање; ако је опремљен дугметом, директно притисните дугме за путовање.
2. Проверите да ли је екран уживо потпуно угашен да бисте потврдили да је кабловска соба немоћна. Уметните ручицу у горњи отвор и окрените за 180° у смеру казаљке на сату да бисте затворили прекидач за уземљење. Врата ормарића су откључана и операција искључивања је завршена.
Напомена: Проверите манометар СФ6 пре сваке операције пребацивања да бисте били сигурни да опрема ради у оквиру нормалног опсега притиска.
8.1 Транспорт и складиштење
•Када је ормар фиксиран на доњу плочу, може се транспортовати виљушкаром; у супротном, користите интегрално подизање. Опрема се мора држати вертикално током транспорта и не сме се преврнути.
• Расклопни уређај се не сме складиштити на отвореном дуже време како би се избегла влага, прашина и корозија.
8.2 Правила одржавања
1.Опрема је без одржавања у року од 3 године под нормалним радним условима, а механизам за рад опруге не треба подмазивање.
2. Редовни циклус одржавања је 1 година. Садржај одржавања укључује затезање свих електричних конектора, усисавање и преглед унутрашњих компоненти.
3. Редовно спроводите тестове затварања и отварања свих прекидача и уземљивача и тестирајте електричну петљу да бисте осигурали флексибилан рад.
4.Пре пуштања у рад прегледајте и отклоните грешке у релејним заштитним уређајима.
9.1 Приложени документи и додатна опрема
Сваки сет одПрстен главна јединица са прекидачемиспоручује се са комплетним материјалима: сертификатом о производу, упутством за употребу, нацртима инжењерског пројекта и једним комплетом специјалних рукохвата.
9.2 Потребне су информације о поруџбини
Купци морају да обезбеде следеће информације приликом наручивања: дијаграм ожичења главног кола, план инсталације расклопног уређаја, модел компоненте, шема помоћне петље и друге посебне техничке захтеве, како би се осигурало да су производи тачно прилагођени.
Зхејианг Усуне Елецтриц Цо., Лтд. је основан 2011. године и налази се у зони економског развоја Иуекинг, познатој бази за производњу електричне енергије у Кини. Компанија има регистровани капитал од 8 милиона америчких долара, модерну производну радионицу од 4300㎡ и више од 100 професионалних запослених. Након година развоја, изградио је три основне производне линије: производну линију за расклопне апарате ниског и средњег напона, производну линију за високонапонске прекидаче и производну линију за убризгавање епоксидне смоле.
Компанија интегрише истраживање и развој, производњу и продају, са комплетном матрицом производа која покрива расклопне апарате високог и ниског напона, трансформаторе, међусобне индукторе, високонапонске прекидаче и прибор за прекидаче. Прошао је ИСО 9001, ИСО 14001 и ИСО 45001 сертификате, и постао је квалификовани добављач Стате Грид Цорпоратион оф Цхина и Цхина Раилваи Цонструцтион Цорпоратион. Са више од 14 година искуства у индустрији, компанија има искусан тим за истраживање и развој и строги систем контроле квалитета, који подржава прилагођавање ОЕМ-а. Конвенционални производни циклус се контролише у року од 15-20 дана, а сви производи су опремљени потпуним извештајима о испитивању како би се гарантовао поуздан квалитет.
ТхеПрстен главна јединица са прекидачемје примењен у многим кључним пројектима у земљи и иностранству, акумулирајући богато инжењерско искуство:
• Пројекти лансирања у ваздухопловство
• Пројекти хемијских постројења и електрана Хуаненг групе
• Нуклеарне електране, хидроелектране и центри за складиштење нафте
•Урбане стамбене заједнице, комерцијални комплекси и сликовита места која подржавају дистрибуцију електричне енергије
•318 Национални аутопут, железница, тунели и други транспортни пројекти за снабдевање електричном енергијом
Стабилне перформансе производа и промишљена постпродајна услуга освојили су једногласне похвале инжењерских извођача и крајњих корисника.
П1: Да ли сте произвођач или трговачка компанија?
О: Ми смо професионална директна фабрика. СвеПрстен главна јединица са прекидачеми други електрични производи се производе независно, са конкурентним фабричким директним ценама.
П2: Колико дуго могу добити понуду након слања упита?
О: Наш продајни тим ће обезбедити званичну понуду у року од 24 сата након што добијете ваш детаљан захтев.
П3: Можемо ли прилагодити логотип и изглед производа?
О: Да, подржавамо ОЕМ и ОДМ услуге и можемо да штампамо логотипе купаца и информације о компанији на ормарићу по потреби.
П4: Које је стандардно време производње?
О: Време испоруке је одређено количином поруџбине. Обично се роба може испоручити у року од 15-20 дана након пријема депозита.
П5: Који је ваш процес контроле квалитета?
О: Ми спроводимо инспекцију целог процеса од сировина, прибора до готових производа. Сва опрема ће бити подвргнута рутинским фабричким тестовима пре испоруке, са више извештаја о тестирању.
П6: Како решити проблеме са квалитетом производа након продаје?
О: Ако дође до било каквог проблема са квалитетом, пошаљите нам фотографије или видео записе. Наш технички тим ће предложити циљано решење у року од 1-3 дана.
П7: Који је гарантни период за производ?
О: Пружамо 12-месечну услугу гаранције почевши од датума испоруке.
П8: Зашто нас изабрати за свог добављача?
О: Имамо 14+ година професионалног искуства, снажне могућности истраживања и развоја и прилагођавања, строгу контролу квалитета, стабилан циклус испоруке и комплетне извештаје о тестирању, пружајући решења за опрему за дистрибуцију електричне енергије на једном месту.
Као основна опрема за савремено напајање средњенапонске прстенасте мреже,Прстен главна јединица са прекидачеминтегрише компактну структуру, интелигентну функцију, ниско одржавање и високу сигурност, што се савршено прилагођава тренду развоја урбане паметне мреже, нове производње енергије и индустријске дистрибуције електричне енергије. Подржан снажном снагом истраживања и развоја, стандардизованим производним линијама и савршеним системом контроле квалитета,Зхејианг Усуне Елецтриц Цо., Лтд.пружа висококвалитетне, прилагодљиве главне јединице прстена и комплетан сет пратећих услуга за глобалне купце.
Било да се бавите уговарањем електроенергетике, велепродајом електричне опреме, изградњом нових енергетских пројеката или реновирањем урбане мреже, наши производи могу задовољити ваше различите потребе набавке и инжењеринга. Ако желите да сазнате више о параметрима производа, прилагођеним шемама, понудама и детаљима сарадње на пројекту, слободноконтактирајте нас. Наш професионални међународни продајни и технички тим ће вам одговорити на време, пружити бесплатну подршку за узорке и професионалне техничке смернице, и радујемо се успостављању дугорочних односа сарадње са партнерима широм света.
