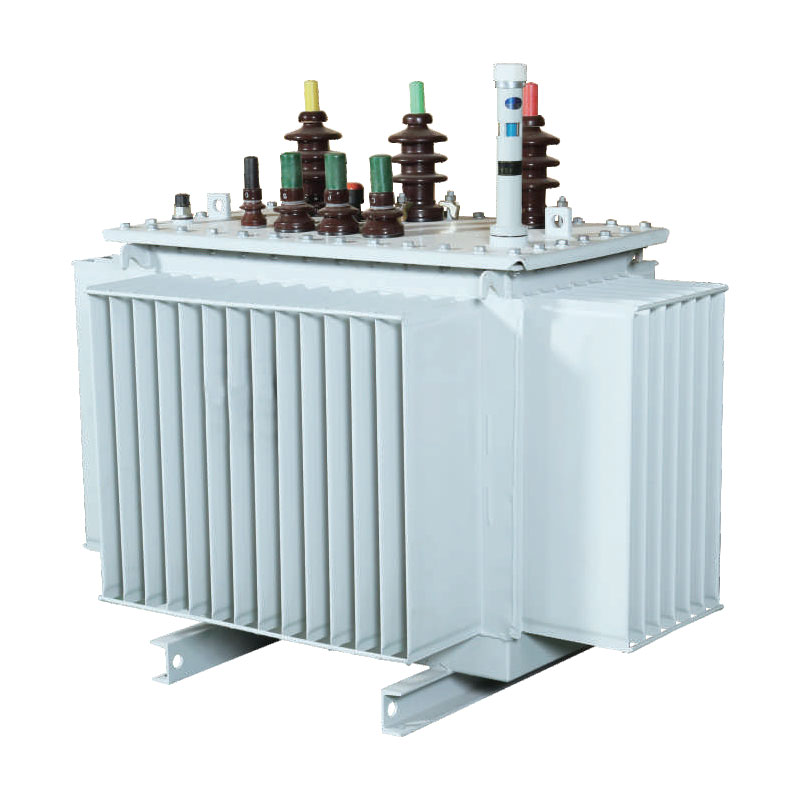

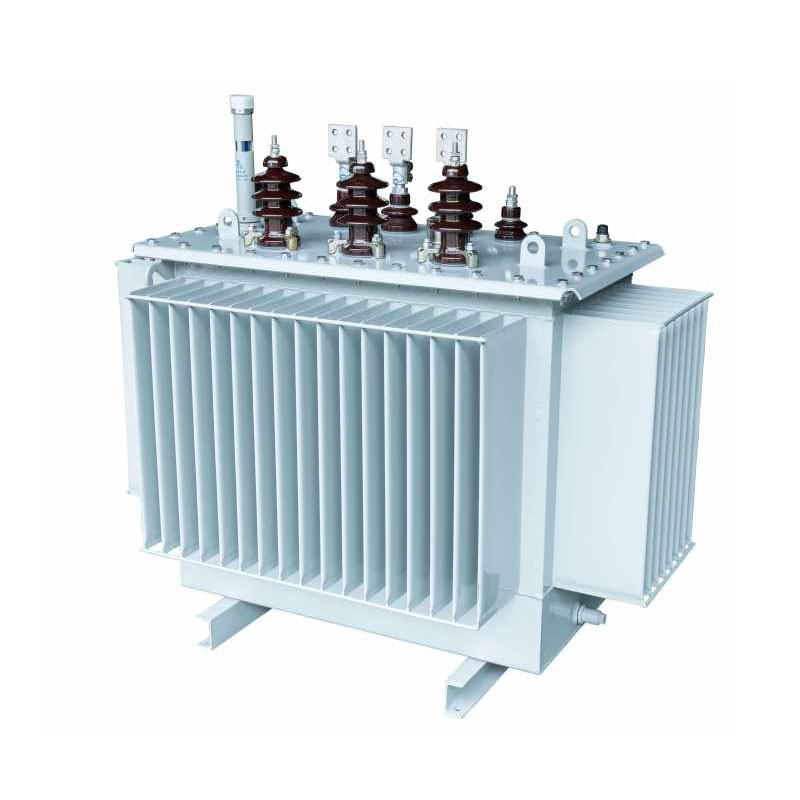

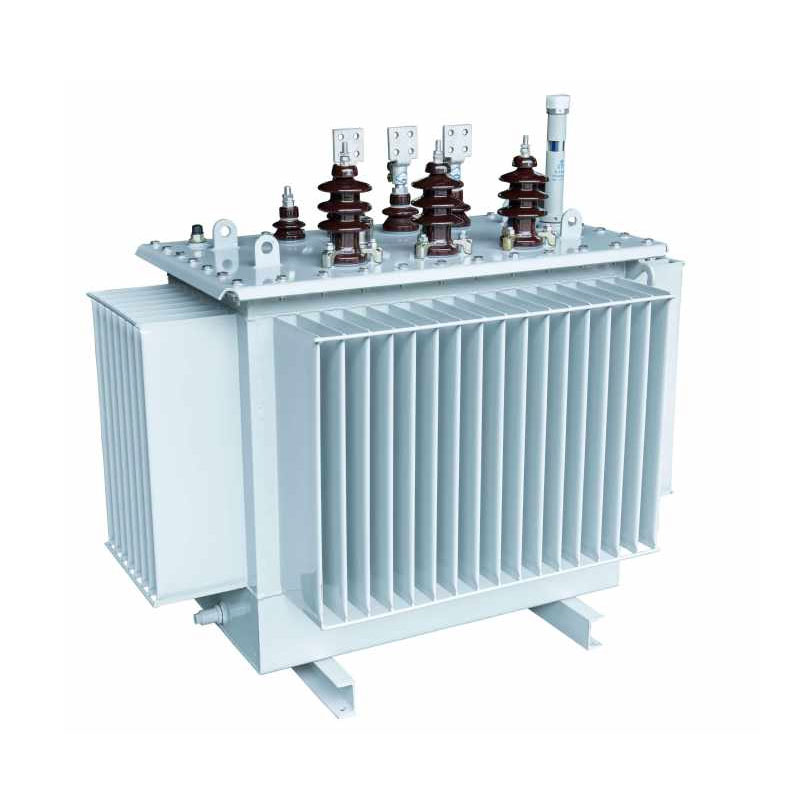

1600КВА Уљни дистрибутивни трансформатор

Усуне 1600кВА дистрибутивни трансформатор уроњен у уље је оптимизован за решавање уобичајених проблема који се могу наћи у традиционалним трансформатори, као што су високи губици, прекомерна бука, трофазни дисбаланс и лоша прилагодљивост околини. Језгро користи 3Д распоред ране који формира једнакостранични троугао; магнетно коло је без празнина, са три једнаке дужине магнетне путање које су минимизиране у даљини. Попречни пресек стуба језгра се значајно приближава кружном облику повећање ефикасности магнетне пермеабилности, фундаментално смањење губитака у празном ходу и радне буке, постижући прецизне трофазни баланс, и ублажавање хармонијских сметњи.

Погодан за апликације напона 10кВ, 20кВ и 36кВ, производ је прецизно произведен у стандардизованим постројењима и подвргава се ригорозном, свеобухватном тестирању. Одликује га стабилне перформансе, јака отпорност на преоптерећење и висока радну сигурност, што га чини идеалним избором за интеграцију са монтажним или модуларним подстаницама и пожељним решење за модерне надоградње паметне мреже.

Основне структурне карактеристике

1. Основни систем

Језгро користи високопропусне силиконске челичне лимове са малим губицима оријентисане на зрно, обрађене коришћењем увезеног Запада Немачка Георг опрема за попречно сечење и техника бешавног спајања од 45°. Формирају се челични лимови од силикона у вишестепену структуру кружног попречног пресека, потпуно елиминишући ваздушне празнине магнетног кола и смањујући губици флукса цурења, чиме се ефективно смањује радна бука и потрошња енергије без оптерећења. Свеукупно језгро структура је компактна и стабилна са високом отпорношћу на магнетно засићење, осигуравајући дуготрајну, глатку опрему операција.

2. Структура намотаја

Уљни дистрибутивни трансформатор од 1600 кВА користи диференциран дизајн намотаја: високонапонски намотај има цилиндричну структуру, док нисконапонски намотај подржава и цилиндрични и фолијски тип конфигурације. Овај дизајн значајно повећава отпорност опреме на кратке спојеве и муње удара, спречавајући деформацију калемова или оштећења изазвана струјним ударима. Концентрични распоред високо- и нисконапонски намотаји оптимизују дистрибуцију магнетног кола, обезбеђујући равномернији пренос снаге и свеобухватно побољшање укупне оперативне ефикасности.

3. Структура резервоара

Резервоар је произведен од високо прецизног хладно ваљаног челика коришћењем специјализоване линије за производњу валовитог резервоара. Његова површина је обрађена петрохемијским антикорозивним премазом, који нуди дуготрајну отпорност на уље и хемијска ерозија, што га чини погодним за разна оштра индустријска окружења. Ребраста структура служи а двострука намена: олакшава ефикасно одвођење топлоте како би се стабилизовао пораст температуре током рада са пуним оптерећењем истовремено прихватајући термичко ширење и контракцију трансформаторског уља. Потпуно затворена структура изолује јединицу од ваздуха, успоравајући старење изолационог уља и значајно продужавајући опрему век трајања.

4. Изолациона структура

Јединица користи изолациони систем класе А, који карактерише висока диелектрична чврстоћа и одличан отпорност на високе температуре. Са високонапонским и нисконапонским калемовима распоређеним концентрично, размак између намотаја користи композитну структуру – комбинујући омотач папирних цеви са малим уљним празнинама – да оптимизује унутрашње распоред изолације и елиминисање изолационих "мртвих зона". Ово ефикасно повећава способност отпорности на напон и стабилност изолације, спречавајући квар диелектрика и пражњење, чиме се осигурава сигуран и поуздан дуготрајан рад.

Врста производа

Економске користи и очување енергије/смањење емисије

Усуне 1600кВА уроњен дистрибутивни трансформатор нуди изванредне перформансе уштеде енергије, значајно смањујући годишње трошкове електричне енергије и емисије угљеника за кориснике. Следеће основне формуле омогућавају прецизну квантификацију оперативне вредности опреме:
1. Формула годишњих трошкова електричне енергије: Годишњи трошак (ЦНИ/година) = [Губитак без оптерећења (кВ) + Губитак оптерећења (кВ) × (Просечан фактор оптерећења)²] × 365 дана × 24 сата × Цена електричне енергије
2. Формула емисије угљеника: Годишње емисије ЦО₂ = [Губитак без оптерећења (кВ) + Губитак оптерећења (кВ) × (Просечан фактор оптерећења)²] × 365 дана × 24 сата × Фактор емисије угљеника (кг-ЦО₂/кВх)
У поређењу са традиционалним трансформаторима истих спецификација, овај производ има мање губитке без оптерећења и оптерећења. У типичним индустријским условима рада са просечним фактором оптерећења од 60%, ова јединица постиже значајне уштеде електричне енергије, директно смањујући корпоративне трошкове енергије и снижавајући емисију угљеника. Усклађује се са захтевима политике „Дуал Царбон“, стварајући и економску и еколошку вредност за кориснике.

Тецхницал Параметерс

10кВ С11 серија трофазни уљни дистрибутивни трансформатор

Напомена: За трансформаторе са називним капацитетом од 500 кВА и мање, губитак оптерећења изнад рампе у табели је применљиво на тхе Дин11 прикључну групу, а губитак оптерећења испод рампе је применљив на Иин0 групу везе.

10кВ С13 серија трофазни ол-уроњени дистрибутивни трансформатор

10кВ С14 серија трофазни уљни дистрибутивни трансформатор

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Случај примене у стварном свету

Као професионални и поуздан добављач опреме за напајање, Усунеов дистрибутивни трансформатор од 1600 кВА 10 кВ уроњен у уље је успешно распоређен у пројекту обнове урбано-руралне мреже у граду Донгхаи, Луфенг, Гуангдонг. Инсталација ефикасно решавала локална питања у вези са недовољним капацитетом електричне енергије и нестабилним снабдевањем.

Пре надоградње, традиционалној опреми за дистрибуцију овог подручја недостајао је довољан капацитет; током врхунца лета потражња, проблеми као што су падови напона и путовања изазвани преоптерећењем били су уобичајени, озбиљно утицали на електричну енергију у стамбеним зградама коришћење и пословање малих и микро предузећа. 2026. године, локални биро за снабдевање електричном енергијом започео је надоградњу мреже пројекат. Након вишедимензионалног поређења перформанси производа, могућности уштеде енергије и оперативности стабилност, изабрали су Усунеов високоефикасни дистрибутивни трансформатор са уљем.

Пројекат је користио модел инсталације префабриковане трафостанице. Након пуштања у рад, опрема — коју карактерише ниски губици, ниска бука и одличан баланс трофазних система—ефикасно су елиминисали уска грла у снабдевању електричном енергијом у региону. Јединица ради стабилно под високим температурама и летњим условима високог оптерећења без ненормалне буке или хармоника сметње. Измерени подаци показују да су губици опреме далеко мањи од оних код стандардних трансформатора национална мерила; годишњи трошкови електричне енергије у мрежи су пали за преко 18%, праћено смањењем емисије угљеника. Ово стабилно напајање обезбеђује поуздану електричну енергију за становнике и континуирану производњу за локалну прераду предузећа, успостављајући пројекат као мерило за реновирање мреже за уштеду енергије у источном Гуангдонгу.

ФАК

П1: За које сценарије је погодан дистрибутивни трансформатор Усуне 1600кВА уроњен у уље?

Линија производа покрива напонске нивое од 10кВ, 20кВ и 36кВ, нудећи изузетну прилагодљивост. Првенствено је користи се за надоградњу урбано-руралне мреже, дистрибуцију електричне енергије за индустријска и рударска предузећа и постављање у тешка индустријска окружења као што су хемијска и прехрамбена постројења. Компатибилан је са монтажним кућишта и комбиноване подстанице, и испуњава захтеве за снабдијевање великом снагом сценарија као што је тунелско инжењерство пројеката и великих комерцијалних комплекса.

П2: Које су основне предности овог трансформатора у поређењу са традиционалним производима?

У поређењу са традиционалним трансформаторима истог капацитета, овај производ нуди четири кључне предности: прво, 3Д дизајн намотаног језгра са магнетним колом без размака резултира мањим губицима и смањеном буком; друго, оптимизовано структура намотаја и изолације обезбеђују супериорну отпорност на кратки спој и повећану оперативну сигурност; треће, тхе индустријски резервоар за уље отпоран на корозију је погодан за тешке услове рада и обезбеђује а дужи радни век; и четврто, прецизно трофазно балансирање потискује хармонике трећег реда, осигуравајући више стабилан квалитет напајања.

П3: Колики је радни век и трошкови дугорочног одржавања дистрибутивног трансформатора уроњеног у уље од 1600 кВА?

Опрема има потпуно затворену структуру резервоара за уље која изолује јединицу од ваздуха, чиме се одлаже старење изолационог уља и омогућава радни век од преко 20 година. Са зрелим, поузданим дизајном и изузетно ниска стопа кварова, јединица не захтева често одржавање - само периодичне провере нивоа уља и рада потребна је бука. У поређењу са традиционалним трансформаторима, значајно смањује трошкове рада и материјала са радом и одржавањем, нудећи врхунску исплативост током целог животног циклуса.
