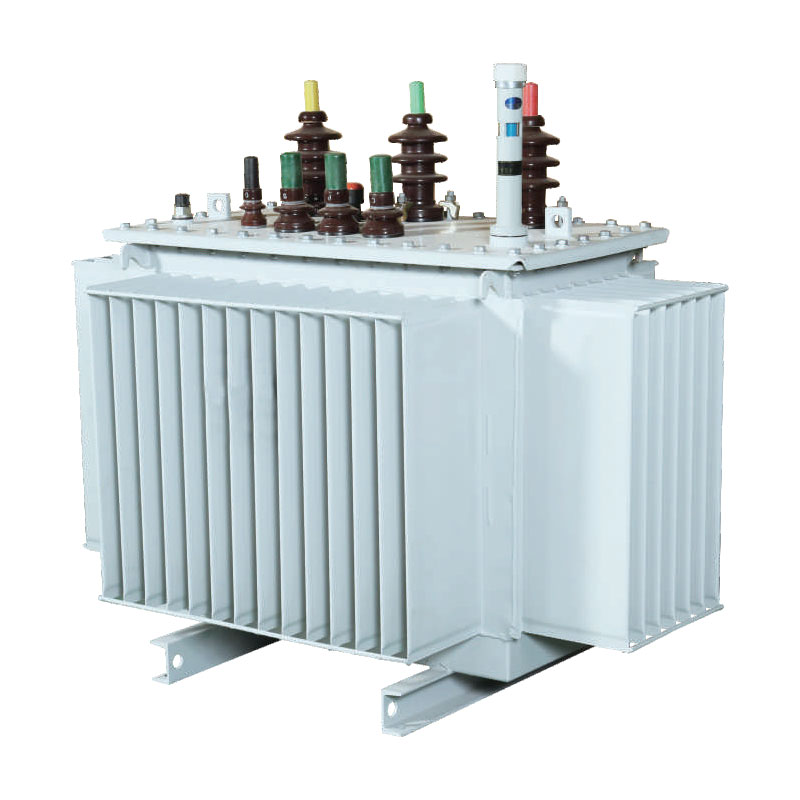

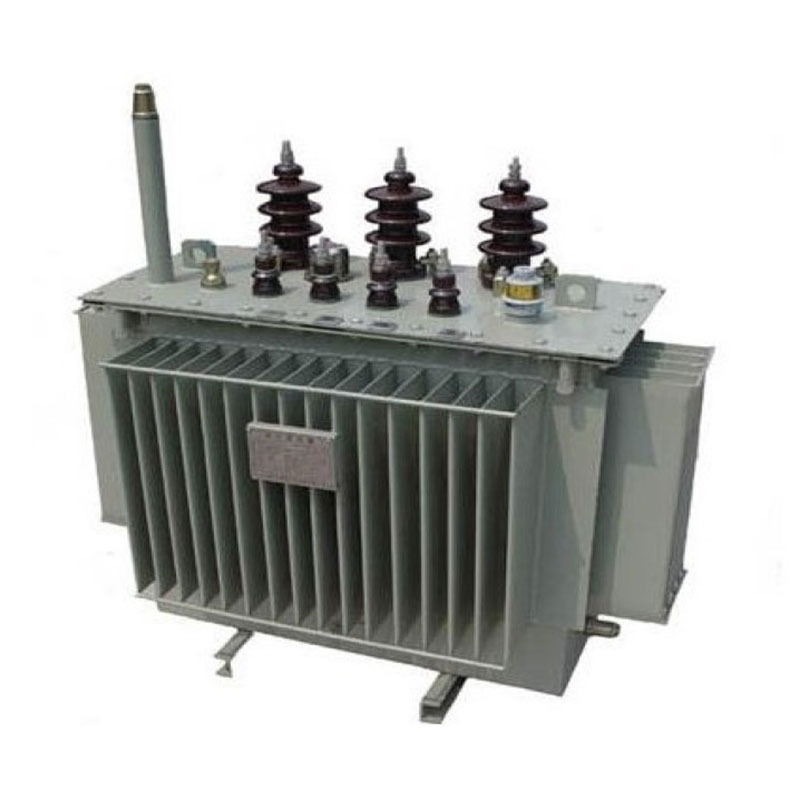

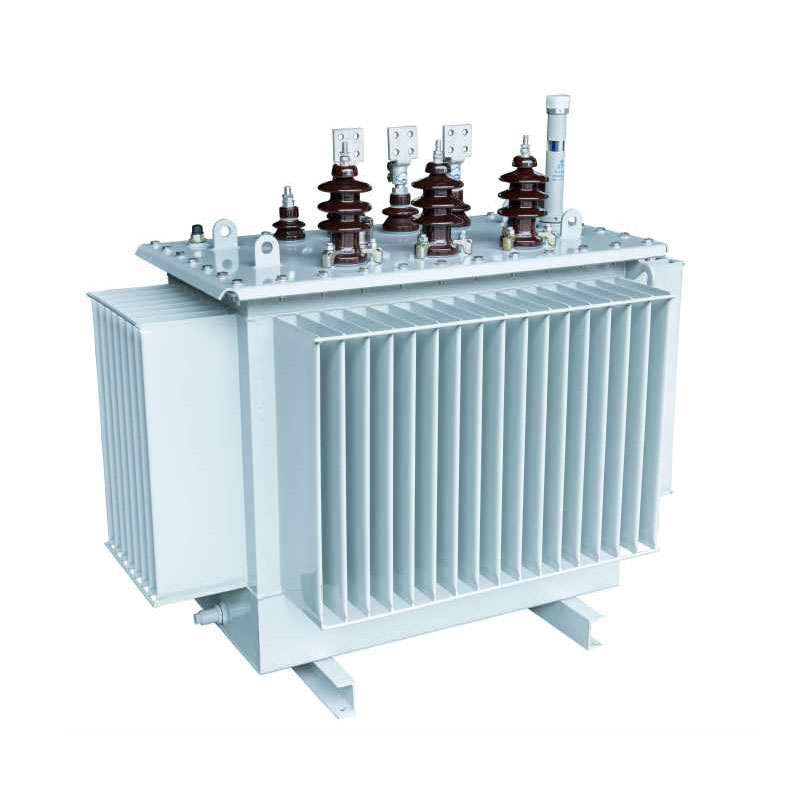

630кВА уљни самохлађени трансформатор

Овај самохлађени трансформатор снаге 630кВА уроњен у уље представља нову генерацију дистрибуције високих перформанси трансформатори. Његово језгро користи 3Д дизајн ране заснован на конфигурацији једнакостраничног троугла, осигуравајући најкраћи и магнетне путање једнаке дужине за све три фазе са нултим ваздушним празнинама, док попречни пресек стуба језгра приближава круг. У поређењу са традиционалном опремом, ефикасно смањује губитке и буку, постиже прецизност трофазни баланс, потискује треће хармонике и нуди значајно оптимизоване електричне перформансе.

Подржавајући нивое напона од 10кВ, 20кВ и 36кВ, јединица користи метод самохлађења потопљеног у уље који не захтева екстерна расхладна опрема, обезбеђујући лако руковање и одржавање, као и снажну прилагодљивост различитим пословима условима. Широко се користи у градским и руралним мрежама, индустријским и рударским предузећима и интегрисаним подстаницама апликације. Уз подршку зрелог ланца снабдевања, Усуне—поуздан добављач опреме за напајање—пружа стандардизоване, висококвалитетни производи и свеобухватне услуге подршке глобалним купцима.

Основне структурне карактеристике и техничке предности

1. Висока прецизност, језгро са малим губицима

Језгро је направљено од високопропусних силиконских челичних лимова оријентисаних на зрна, обрађених коришћењем увезеног ГЕОРГ-а опрема за попречно сечење и техника бешавног спајања од 45° за потпуно елиминисање ваздушних празнина магнетног кола. Тхе листови се формирају у вишестепени кружни попречни пресек, значајно смањујући магнетну релуктанцију, без оптерећења губитке и радну буку. Овај дизајн решава проблеме уобичајене за традиционалне трансформаторе—као што су трофазни неравнотежа и високи губици — чиме се обезбеђује дугорочан рад са малом потрошњом.

2. Структура завојнице високе чврстоће, отпорне на ударце

Високонапонски намотај користи цилиндричну структуру, док нисконапонски намотај нуди избор између цилиндричне и фолијске конфигурације које одговарају специфичним условима рада. Овај дизајн оптимизује магнетни флукс дистрибуције, ефикасно повећавајући отпорност опреме на кратке спојеве и ударе грома док спречавање локализованог прегревања. Осигурава врхунску оперативну стабилност и отпорност на сметње, што га чини погодан за сложена окружења као што су индустријске локације и спољне електричне мреже.

3. Отпоран на корозију, издржљив валовити резервоар за уље

Резервоар је произведен од прецизног хладно ваљаног челика коришћењем специјализоване линије за производњу валовитог резервоара и има површински премаз против корозије, што му омогућава да издржи тешке услове као што су излагање уљу и хемијска корозија. Валовити дизајн комбинује ефикасно одвођење топлоте са прилагодљивом деформацијом способности; прихвата топлотну експанзију и контракцију изолационог уља, одржава потпуни ваздух заптивање за успоравање старења уља и значајно продужава радни век опреме.

4. Високобезбедна изолациона структура

Самохлађени трансформатор са уроњеним уљем од 630 кВА користи изолациону структуру класе А са концентричним високим и нисконапонски намотаји. Изолација између намотаја користи композитни дизајн - комбинујући картонске рукаве са малим уљне празнине—како би се осигурала висока диелектрична чврстоћа и одличне перформансе заптивања. Овај дизајн ефикасно ублажава последице сигурносни ризици као што су цурење, кратки спојеви и квар изолације, подржава 24-часовни континуирани рад и у складу са националним стандардима за безбедност електричне енергије.

Врста производа

Уштеда енергије и анализа економске користи

Самохлађени трансформатор са уроњеним уљем од 630 кВА нуди изузетне могућности за уштеду енергије и смањење угљеника. Стандардизоване формуле омогућавају прецизан прорачун годишњих трошкова електричне енергије и емисије угљеника, обезбеђујући подршка заснована на подацима за корпоративне надоградње енергетске ефикасности и управљање трошковима. Основне формуле су следеће:

1. Формула годишњих трошкова електричне енергије: Годишњи трошак електричне енергије (ЦНИ/годишње) = [Губитак без оптерећења (кВ) + Губитак оптерећења (кВ) × (просек Фактор оптерећења)²] × 365 × 24 × Цена електричне енергије
2. Формула за годишње емисије ЦО₂: Годишње емисије угљеника (кг) = [Губитак без оптерећења (кВ) + Губитак оптерећења (кВ) × (Просечно оптерећење Фактор)²] × 365 × 24 × Фактор емисије угљеника (кг-ЦО₂/кВх)

У поређењу са традиционалним, застарелим трансформаторима, овај производ карактерише значајно ниже губитке без оптерећења и оптерећења смањење трошкова електричне енергије и емисија угљеника у складу са политиком надоградње зелене енергије. Нуди високо исплативост за дугорочан рад и кратак период отплате, пружајући и економску и еколошку вредност.

Тецхницал Параметерс

10кВ С11 серија трофазни уљни дистрибутивни трансформатор

Напомена: За трансформаторе са називним капацитетом од 500 кВА и мање, губитак оптерећења изнад рампе у табели је применљиво на тхе Дин11 прикључну групу, а губитак оптерећења испод рампе је применљив на Иин0 групу везе.

10кВ С13 серија трофазни ол-уроњени дистрибутивни трансформатор

10кВ С14 серија трофазни уљни дистрибутивни трансформатор

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Случајеви примене у стварном свету

1. Пројекат надоградње урбане и руралне мреже

У пројекту надоградње руралне мреже у Џеђангу, застарела опрема са великим губицима је замењена у серијама. Аддрессинг питања као што су значајне флуктуације оптерећења, трофазни дисбаланс и прекомерни хармоници, ово производ—користећи предности 3Д намотаног језгра за стабилизацију напона и равнотежу—фундаментално побољшан квалитет напајања. Мерења на терену су показала смањење губитка од преко 30% у празном ходу по јединици и пад од 40% у стопу нестанка напајања за дистрибутивно подручје. Јединица је погодна за сложене руралне операције услове, олакшавајући енергетски ефикасну надоградњу мреже.

2. Пројекат станице за пуњење камиона за тешке услове рада

Станица за пуњење камиона за тешке терете у Сузхоуу поставила је више јединица овог модела трансформатора за подршку операције које укључују често покретање/заустављање гомила за пуњење и нагле промене оптерећења. Са одличном топлотом перформансе дисипације (самохлађење потопљено у уље), трансформатор одржава стабилан и контролисан калем температуре током рада при пуном оптерећењу без прекида везаних за прегревање. Ово осигурава 24-часовно непрекидно рад станице, ефективно смањујући трошкове везане за одржавање и застоје.

ФАК

П1: Који нивои напона и сценарији примене су компатибилни са Усуне 630кВА потопљеним у уље, самохлађеним трансформатор?

Производ подржава све главне класе високог напона (10кВ, 20кВ и 36кВ) и погодан је за апликације као што су надоградња урбане и руралне мреже, дистрибуција електричне енергије у индустрији и рударству, станице за пуњење и монтажне или модуларне трафостанице. Одликује га самохлађени дизајн без вентилатора, уроњен у уље, погодан за употребу на отвореном инсталација; отпоран је на екстремне температуре, прашину и благу корозију, нудећи изузетну прилагодљивост на различите услове рада.

П2: Које су специфичне предности овог трансформатора за уштеду енергије и како смањује трошкове?

Основна карактеристика производа за уштеду енергије је његова 3Д структура језгра без отвора, што значајно смањује магнетну губитке у кругу, празном ходу и оптерећењу, уз ефикасно смањење хармонских и топлотних губитака. Под стандардом условима рада, смањује укупну потрошњу енергије за 20%–30% у поређењу са конвенционалном опремом исти капацитет. Ово доводи до значајних уштеда у годишњим трошковима електричне енергије и смањене емисије угљеника, усклађивање са политиком зелене енергије и пружањем изузетних дугорочних економских користи.

П3: Које су предности у погледу радног века опреме и свакодневног рада и одржавања (О&М)?

Опрема користи ваздушно изоловани валовити резервоар за уље и антикорозивне изолационе материјале класе А, који значајно успорава старење уља и самог уређаја, што резултира дужим животним веком од стандардног трансформатори. Има ниску стопу кварова и јаку отпорност на ударце и сметње. Рутинско одржавање захтева само периодичне провере нивоа уља и статуса изолације, што О&М чини једноставним и исплативим—идеалним за сценарије који захтевају дуготрајан, непрекидан рад.
