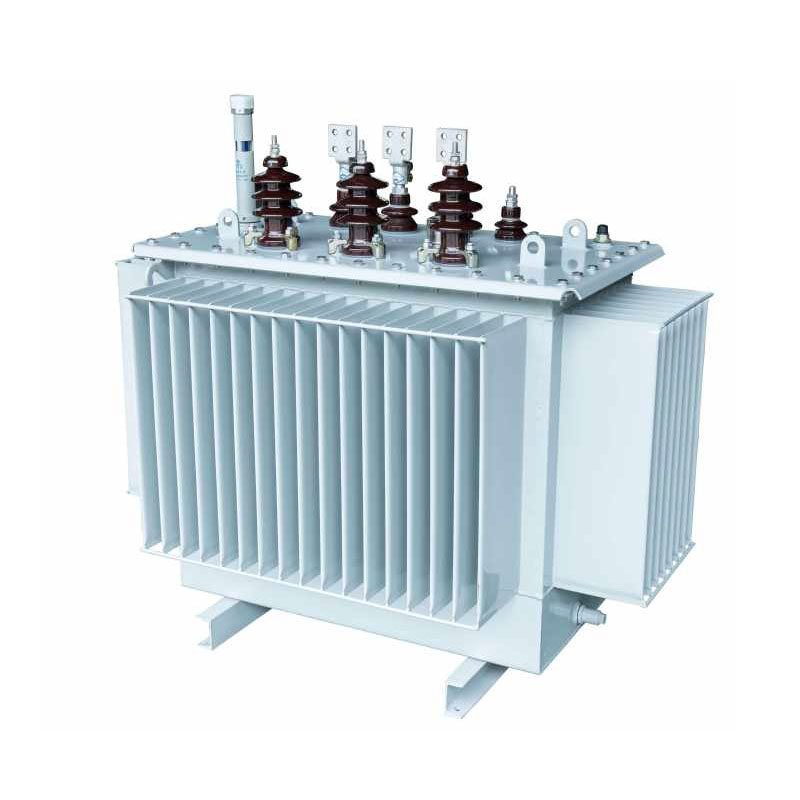

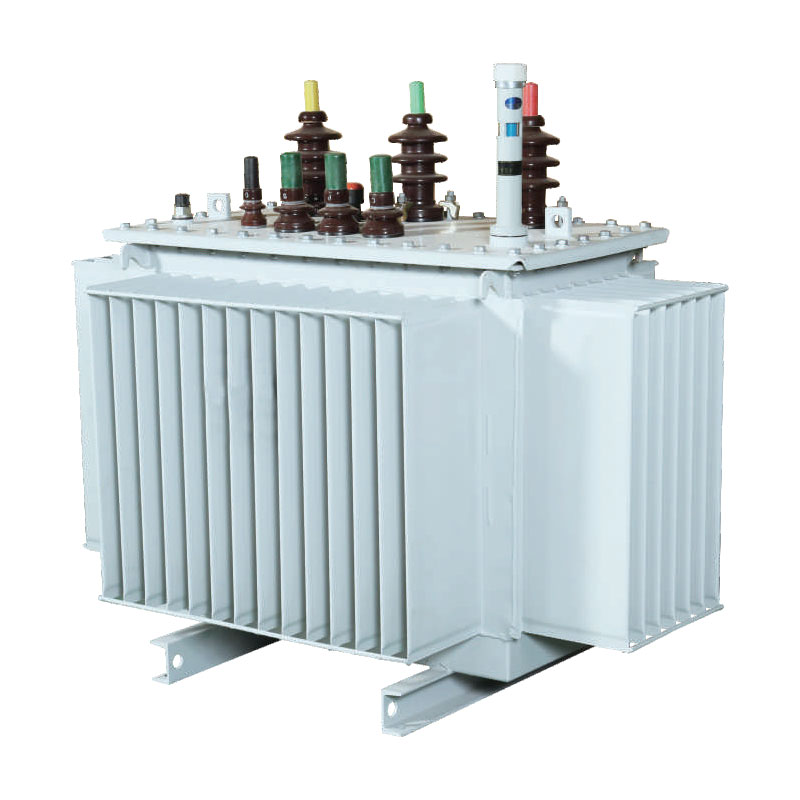

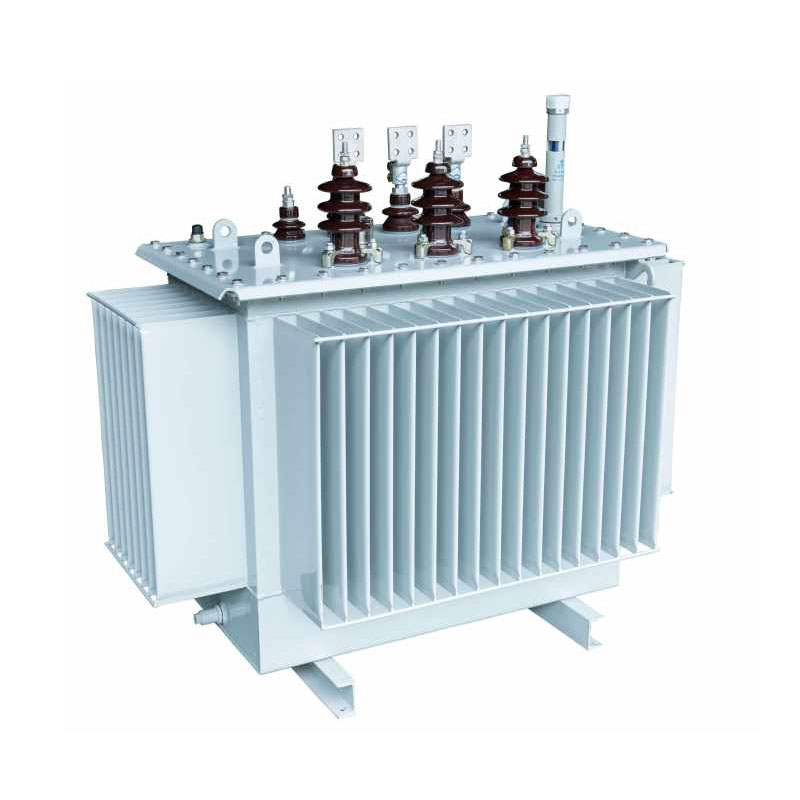

2500КВА дистрибутивни трансформатори уроњени у течност

Оптимизован за дистрибуцију средњег напона 10кВ, 20кВ и 36кВ, Усуне 2500кВА течно уроњен дистрибуција трансформатори се разликују од традиционалних модела са наслаганим језгром коришћењем једнакостране троугласте 3Д структуре језгра, што резултира ефикаснијим системом магнетних кола. Дизајном се постиже магнетно коло без размака са једнаким и минималне дужине путање кроз све три фазе, значајно смањујући губитке у празном ходу и радну буку уз обезбеђивање трофазни баланс високе прецизности и потискивање трећег хармоника. У комбинацији са зрелом изолацијом уроњеном у уље технологије и индустријског дизајна против корозије, трансформатори се прилагођавају сложеним условима рада иу потпуности испуњавају захтеве стандардизације савремених паметних мрежа.

Произведени и тестирани у строгом складу са индустријским стандардима, ови трансформатори су погодни за надоградњу мреже у урбаним и руралним срединама као и снабдевање електричном енергијом за индустријска и рударска предузећа. Они се неприметно интегришу са комбиновани трансформатори и префабриковане подстанице, нудећи снажну свестраност примене и високу оперативност стабилност.

Основне структурне карактеристике и техничке предности

1. Оптимизована структура језгра: мали губици и мала бука

Језгро користи високопропусне силиконске челичне лимове са ниском хистерезом. Ови су прецизно резани користећи немачку ГЕОРГ опрему за попречно сечење и састављају се поступком бешавних спојева од 45°. Листови се слажу на формирају вишестепени кружни попречни пресек, потпуно елиминишући магнетно цурење и губитке у ваздушном зазору. Ово ефикасно смањује потрошњу енергије без оптерећења и радну буку, обезбеђујући дугорочну стабилност магнетног кола и доследно извођење.

2. Дизајн завојнице високе чврстоће са одличном отпорношћу на кратки спој

2500кВА дистрибутивни трансформатори уроњени у течност имају диференцирану конфигурацију намотаја: високонапонски завојница користи цилиндричну структуру, док нисконапонска завојница нуди избор између цилиндричног и фолијског типа структуре. Овај дизајн значајно повећава отпорност опреме на ударе кратког споја и механичке стабилност, ефикасно спречавајући деформацију намотаја или оштећења узрокована изненадним кратким спојевима мреже. Поред тога, то оптимизује расподелу магнетног поља, обезбеђујући ефикаснији рад магнетног кола и већу укупну снагу ефикасност преноса.

3. Резервоар индустријског квалитета који нуди високу издржљивост и свестраност

Резервоар је направљен од високо прецизних хладно ваљаних челичних лимова, произведених на специјализованом ГЕОРГ валовитом линија за производњу резервоара. Површина је завршена петрохемијским антикорозивним премазом који је отпоран на уље, хемикалије и оксидацију, што га чини погодним за оштра индустријска окружења и услове рада на отвореном. Тхе ребраста структура обезбеђује ефикасно одвођење топлоте уз прилагођавање топлотног ширења и контракције изолационог уља током рада. Потпуно затворен дизајн изолује јединицу од ваздуха, значајно успоравајући старење изолационог уља и продужење укупног радног века опреме.

4. Изолациона структура класе А која обезбеђује сигуран и стабилан рад

Опрема користи изолациони систем класе А са концентричним високонапонским и нисконапонским калемовима; тхе интер-цоил гап користи структуру која комбинује картонске навлаке са малим препрекама за уљни размак. Ова слојевита Дизајн изолације равномерно распоређује напон електричног поља и ефикасно повећава укупну чврстоћу изолације спречавање квара изолације и пражњења, чиме се обезбеђује сигуран, дуготрајан рад испод обе номиналне и условима делимичног оптерећења.

Врста производа

Очување енергије и економске користи

Усуне 2500кВА дистрибутивни трансформатор уроњен у течност нуди значајне предности уштеде енергије, ефективно смањење и оперативних трошкова и емисија угљеника за предузећа. Формуле за израчунавање основних накнада у наставку дозвољавају за прецизну квантификацију економске и еколошке вредности:

1. Формула годишњих трошкова електричне енергије: Годишња цена електричне енергије (ЦНИ/година) = [губитак без оптерећења (кВ) + губитак оптерећења (кВ) × (просек Фактор оптерећења)²] × 365 дана × 24 сата × Цена електричне енергије
2. Формула емисије угљеника: Годишње емисије ЦО₂ = [Губитак без оптерећења (кВ) + Губитак оптерећења (кВ) × (Просечан фактор оптерећења)²] × 365 дана × 24 сата × Фактор емисије угљеника (кг-ЦО₂/кВх)

У поређењу са традиционалним трансформаторима истог капацитета, овај производ има мање губитке без оптерећења и оптерећења. Дуготрајан рад континуирано смањује трошкове електричне енергије и смањује емисије угљеника, усклађујући се са "Дуал Царбон" политике и корпоративних стандарда зелене производње уз пружање изузетних економских и еколошких предности.

Тецхницал Параметерс

10кВ С11 серија трофазни уљни дистрибутивни трансформатор

Напомена: За трансформаторе са називним капацитетом од 500 кВА и мање, губитак оптерећења изнад рампе у табели је применљиво на тхе Дин11 прикључну групу, а губитак оптерећења испод рампе је применљив на Иин0 групу везе.

10кВ С13 серија трофазни ол-уроњени дистрибутивни трансформатор

10кВ С14 серија трофазни уљни дистрибутивни трансформатор

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Случај примене у стварном свету

У 2025. години, осам Усуне 2500кВА 10кВ уроњених у течност дистрибутивних трансформатора успешно је распоређено у кључу пројекат обнове урбано-руралне мреже у Схоугуангу, Шандонг. Ове јединице снабдевају струјом модерне пољопривредне пластенике, индустријски паркови и стамбена подручја—апликације које захтевају ригорозне стандарде за стабилност опреме, енергију ефикасност и прилагодљивост околини.

Након пуштања у рад, монтажне трафостанице су радиле стабилно током целе године без кварова. Измерена радна бука је остала испод 55дБ, трофазни дисбаланс је био мањи од 1%, а потискивање трећег хармоника перформансе су биле одличне. У поређењу са старијим трансформаторима које су заменили, пројекат је постигао смањење од 17,8%. укупни губици и уштеђени преко 260.000 ЦНИ у годишњим трошковима електричне енергије. Потпуно затворен дизајн резервоара елиминише проблеме везано за старење и цурење изолационог уља; годишњи учинак без кварова у потпуности потврђује стабилност производа и предности уштеде енергије у урбано-руралним мрежним окружењима.

ФАК

П1: Које нивое напона и сценарије примене користе Усуне 2500кВА дистрибутивни трансформатори са уроњеним у течност подршка?

Линија производа покрива средње напонске нивое од 10кВ, 20кВ и 36кВ, што га чини погодним за урбано-руралну мрежу реновирања, индустријска и рударска предузећа, комерцијални паркови и сценарији стамбеног напајања. Спроведене су специјализоване оптимизације за комбиноване трансформаторе и монтажне трафостанице, што омогућава да задовоље инсталацијске и оперативне захтеве за спољашња окружења, тешке индустријске услове и компактна урбана дистрибутивна места.

П2: Које су основне предности овог производа у поређењу са традиционалним трансформаторима истог капацитета?

Постоје три основне предности: прво, користи тродимензионалну структуру језгра ране без празнина, што резултира мањи губици и шум, као и уравнотеженије и стабилније трофазно напајање. Друго, оптимизовани калем и конструкције резервоара пружају супериорну отпорност на кратак спој и корозију, што доводи до ниже стопе кварова опреме. Треће, потпуно затворен, ваздушно изолован дизајн успорава старење изолационог уља, продужавајући животни век за више 20% у поређењу са традиционалном опремом и смањењем дугорочних трошкова рада и одржавања.

П3: Какве су предности уштеде енергије и смањења угљеника од 2500кВА уроњених у течност дистрибутивних трансформатора демонстрирано у стварном раду?

Производ минимизира оперативне губитке на извору кроз оптимизована магнетна кола и структурални дизајн; измерени губици празног хода и оптерећења надмашују оне код традиционалне опреме која испуњава националне стандарде. На основу стандардизована потрошња енергије и формуле емисије угљеника, дуготрајан рад доследно смањује електричну енергију трошкови за предузећа. Штавише, смањени губици енергије директно смањују емисије угљеника на страни напајања, омогућавање зелене, ниско-карбонске надоградње за мрежне пројекте и производна предузећа, испоручујући на тај начин и једно и друго економску и еколошку вредност.
