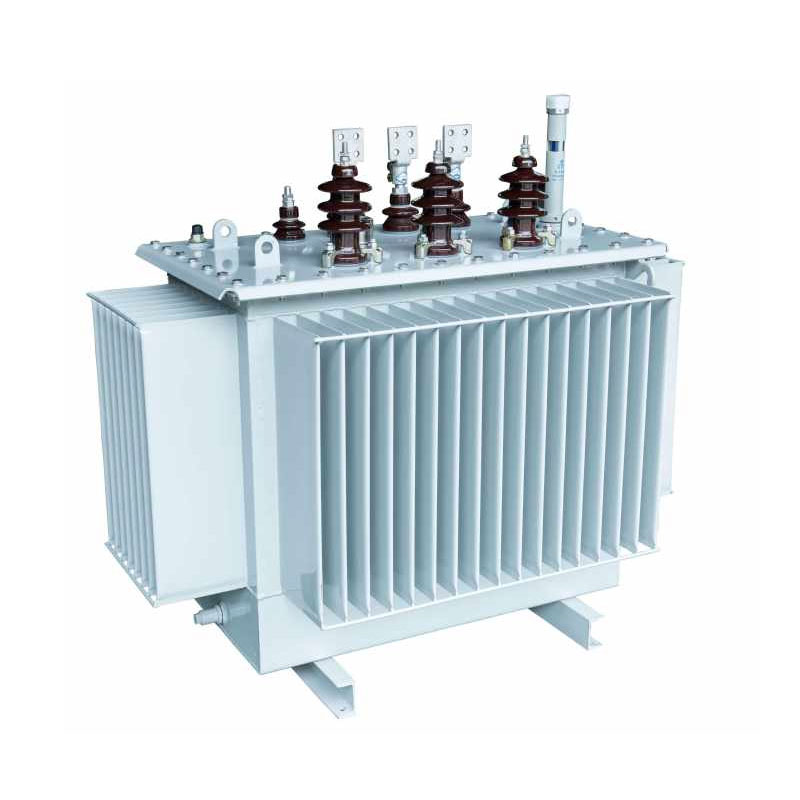

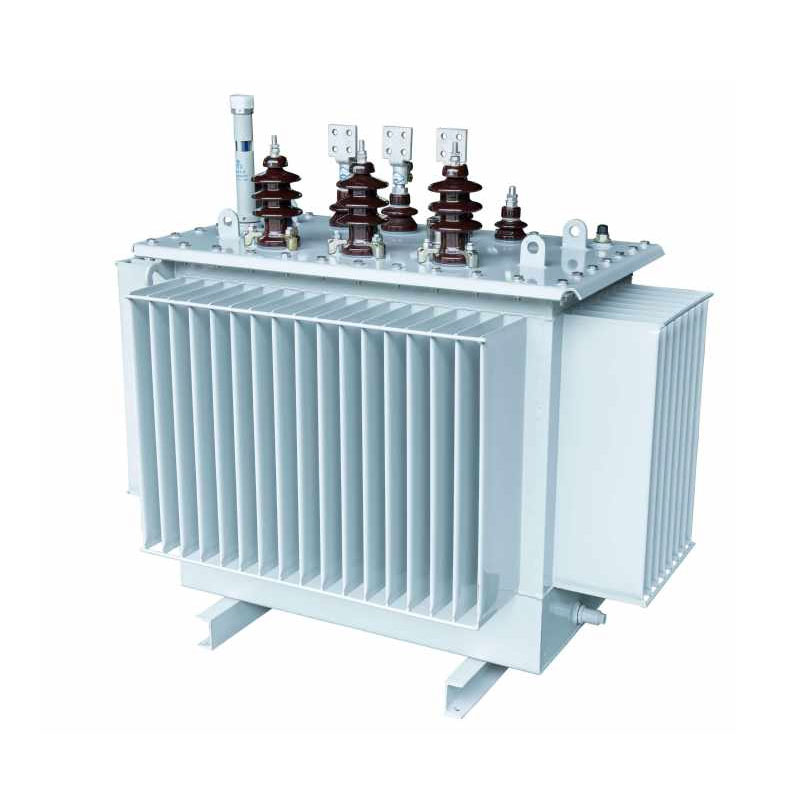

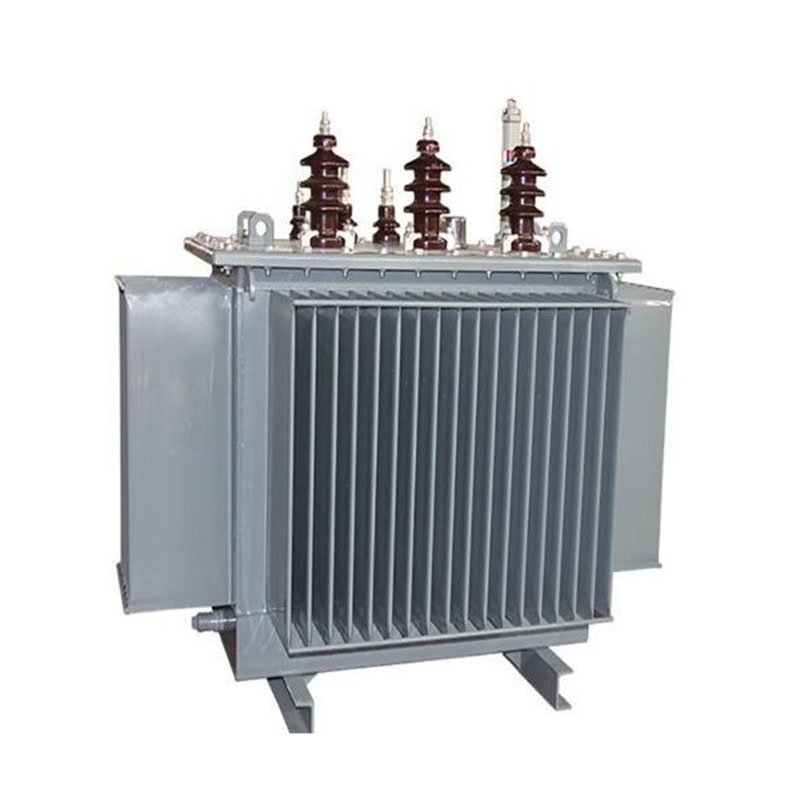

4000КВтрофазни трансформатор уроњен у уље

Усуне 4000кВА трофазни трансформатор уроњен у уље покрива три главна напона од 10кВ, 20кВ и 36кВ, представља унапређени, високо ефикасан, штедљиви дистрибутивни трансформатор. Удаљавајући се од традиционалног сложене ламиниране језгрене структуре, усваја једнакострани троугласти распоред 3Д намотаног језгра. Овај дизајн резултира а попречни пресек стуба језгра који се приближава кругу, чврсто пријањање намотаја и магнетно коло без отвора, у основи решавање уобичајених проблема који се могу наћи у традиционалним трансформаторима као што су трофазни дисбаланс, високи оперативни губици и прекомерна бука.

Подржан стандардизованим производним линијама и ригорозним системима контроле квалитета, производ нуди јаку заштиту животне средине прилагодљивост и висока оперативна стабилност. Задовољава дугорочне, поуздане захтеве за напајањем комплекса сценарија—укључујући надоградњу мреже, индустријску производњу и интеграцију префабрикованих подстаница—приликом испоруке одличне предности уштеде енергије и економска вредност.

Основне структурне карактеристике и предности производа

1. Оптимизована структура језгра: ултра-ниски губици и тих рад

Језгро је направљено од силиконских челичних лимова високе чистоће оријентисаних на зрно, обрађених коришћењем увезеног немачког Георга опрема за попречно сечење. Користи прецизан процес спајања од 45° и вишестепени кружни попречни пресек структура формирана ламинацијом, ефикасно смањујући магнетно цурење и губитке од хистерезе. Једнакостранични троугласти распоред осигурава да су магнетне путање за све три фазе једнаке и минимизиране. У потпуности елиминишући ваздушне празнине магнетног кола, дизајн значајно смањује губитке без оптерећења и радну буку, потискује генерацију трећег хармоника и постиже прецизан трофазни баланс снаге.

2. Ојачани дизајн завојнице са супериорном отпорношћу на кратки спој и удар

Високонапонска завојница користи цилиндрични дизајн намотаја, док нисконапонска завојница подржава оба цилиндрична и процеси намотавања фолије. Оптимизована структура завојнице обезбеђује рационалну дистрибуцију магнетног кола, значајно повећава отпорност трансформатора на ударе кратког споја и преоптерећења, чиме ефикасно спречавање деформације калема или квара опреме узрокованих флуктуацијама мреже. Концентрична структура намотаја побољшава укупну стабилност конструкције, осигуравајући сигуран и стабилан рад у условима дуготрајног оптерећења.

3. Ребрасти резервоар отпоран на корозију дизајниран за тешке услове и дуг радни век

Резервоар је произведен од високо прецизног хладно ваљаног челика коришћењем специјализоване Георг производње валовитог резервоара линија. Површина је обложена петрохемијском, специјализованом завршном обрадом против корозије која је отпорна на уље и хемијска корозија, што га чини погодним за разна оштра индустријска радна окружења. Интегрисани валовита структура обезбеђује ефикасно одвођење топлоте и аутоматски прилагођава топлотну експанзију и контракција трансформаторског уља; додатно, ваздушно изоловани унутрашњи дизајн ефикасно успорава старење изолационо уље, значајно продужавајући укупан радни век опреме.

4. Изолациона структура класе А која обезбеђује висок фактор сигурности у раду

Трофазни трансформатор уроњен у уље од 4000 кВА користи изолациону структуру класе А. Са високим- и нисконапонски калемови распоређени концентрично, међузавојни размак користи дизајн који комбинује картонске навлаке и мале уљне празнине за оптимизацију унутрашње изолације и система за одвођење топлоте. Ово ефикасно побољшава изолациона снага опреме, елиминише инциденте квара изолације и обезбеђује континуиран, безбедан рад под називним оптерећењем и условима умереног преоптерећења.

Врста производа

Уштеда енергије, смањење угљеника и економске користи

Усуне 4000кВА трофазни трансформатор уроњен у уље има одличне перформансе уштеде енергије. Годишње пословање трошкови и емисије угљеника могу се прецизно израчунати коришћењем стандардних индустријских формула, пружајући подршку подацима за енергетске процене пројекта и буџетирање трошкова:

1. Формула годишњих трошкова електричне енергије: Годишњи трошак електричне енергије (ЦНИ/годишње) = [Губитак без оптерећења (кВ) + Губитак оптерећења (кВ) × (просек Стопа оптерећења)²] × 365 дана × 24 сата × Цена електричне енергије
2. Формула за годишње емисије угљеника: Годишње емисије ЦО₂ = [Губитак без оптерећења (кВ) + Губитак оптерећења (кВ) × (Просечна стопа оптерећења)²] × 365 дана × 24 сата × Фактор емисије угљеника (кг-ЦО₂/кВх)

У поређењу са традиционалним трансформаторима истог капацитета, овај производ има мање губитке без оптерећења и оптерећења. Ин сценарије који захтевају дугорочан континуирани рад — као што су индустријска производња и градске електричне мреже — то ефикасно смањује трошкове електричне енергије и смањује емисије угљеника. У потпуности је у складу са стандардима за уштеду енергије у мрежи и зелено захтеви индустријске производње, пружајући изузетне економске и еколошке користи.

Тецхницал Параметерс

10кВ С11 серија трофазни уљни дистрибутивни трансформатор

Напомена: За трансформаторе са називним капацитетом од 500 кВА и мање, губитак оптерећења изнад рампе у табели је применљиво на тхе Дин11 прикључну групу, а губитак оптерећења испод рампе је применљив на Иин0 групу везе.

10кВ С13 серија трофазни ол-уроњени дистрибутивни трансформатор

10кВ С14 серија трофазни уљни дистрибутивни трансформатор

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Практични инжењерски случајеви примене

Случај 1: Пројекат дистрибуције електричне енергије за текстилни индустријски парк

Велика текстилна група у Шандонгу ради на својим производним линијама непрекидно током целе године, захтевајући изузетно високе захтеве стабилност напајања. Пројекат користи више трансформатора Усуне 4000кВА 10кВ потопљених у уље за руковање централна дистрибуција енергије у парку. Од пуштања у рад, опрема је радила несметано, са ниском буком и ниским нивоом потрошња енергије. Решио је претходне проблеме—као што су нестабилност трофазног напона и висока потрошња енергије повезане са застарелим трансформаторима—на тај начин ефективно смањујући годишњу електричну енергију предузећа и О&М трошкове уз обезбеђивање стабилног напајања линија за производњу текстила.

Случај 2: Пројекат подршке за урбане монтажне трафостанице

За пројекат надоградње електричне мреже у приморском граду у јужној Кини, Усуне 4000кВА 20кВ трансформатори потопљени у уље изабрани су за опремање монтажних трафостаница. Одликује га компактна структура и јака околина прилагодљивост, производ се савршено уклапа у компактне урбане распореде и издржава сложен рад на отвореном условима. Опрема је безбедно радила више од две године без хармоничних сметњи и стабилно напонски излаз, значајно побољшавајући квалитет напајања за урбана комерцијална и стамбена подручја и омогућавање ефикасне имплементације надоградње градске мреже.

ФАК

П1: Које оцене напона и сценарије примене подржава трансформатор Усуне 4000кВА уроњен у уље?

Овај производ подржава три главна напона — 10 кВ, 20 кВ и 36 кВ — покривајући стандардне цивилне и индустријске сценарије дистрибуције енергије. Посебно је погодан за урбану и руралну надоградњу мреже и напајање за индустријска и рударска предузећа. Беспрекорно се интегрише са модуларним подстаницама и префабрикованим контејнерима подстанице, демонстрирајући изузетну разноврсност у различитим апликацијама.

П2: Које су кључне предности овог производа за уштеду енергије у поређењу са традиционалним трансформаторима?

Производ има 3Д једнакострану троугласту структуру језгра ране; магнетно коло је без празнина, са трофазни магнетни путеви су и најкраћи и једнаки по дужини, што драстично смањује оптерећење без оптерећења и губици цурења. У комбинацији са прецизним резањем лимова од силиконског челика и оптимизованом структуром намотаја, минимизира радну потрошњу енергије и буку. Дуготрајан рад даје значајно смањење трошкова електричне енергије и емисије угљеника, у потпуности у складу са стандардима државне мреже за зелену енергетску ефикасност.

П3: Како се трофазни трансформатор уроњен у уље од 4000 кВА понаша у смислу прилагодљивости околини и век трајања?

Опрема користи изолацију класе А и индустријске премазе против корозије, што јој омогућава да издржи уље контаминација, хемијска корозија и температурне флуктуације - што га чини погодним за различите тешке операције условима. Ребрасти резервоар за уље изолује јединицу од ваздуха, ефикасно одлажући старење изолационог уља и смањење учесталости замене уља и одржавања. У стандардним условима рада, трансформатор нуди а дуг радни век и ниски трошкови одржавања, обезбеђујући стабилне перформансе у различитим окружењима као што је индустријска производних објеката и спољних електроенергетских мрежа.
