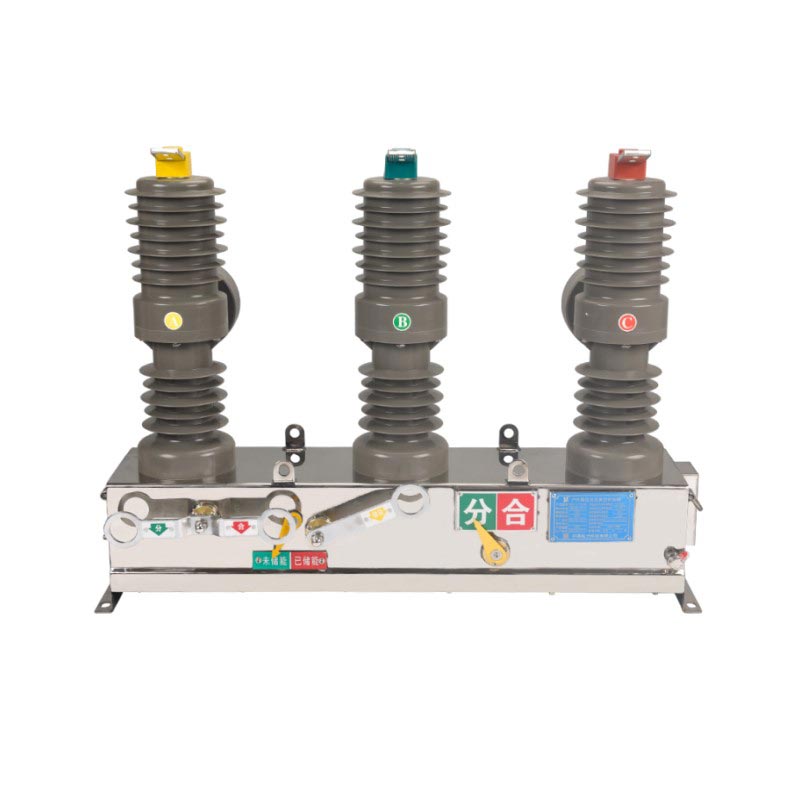

11 кВ вакуумски прекидач монтиран на стуб

Вакумски прекидач Усуне ЗВ32-12 11 кВ је спољни вакуумски прекидач монтиран на стуб посебно дизајниран за дистрибутивне системе 10кВ–12кВ. Користи високопоуздани вакуумски прекидач за арц гашење, тачно и безбедно укључивање и искључивање разних струја. Његова робусна механичка структура подржава чест рад и погодан је за сценарије који захтевају поновљено пребацивање.

- Називни напон: 12кВ (компатибилно са 10кВ/11кВ системима)
- Фреквенција: 50/60Хз
- Број фаза: Трофазна наизменична струја
- Изолација: Материјали против старења и отпорни на корозију за спољашњу употребу
- Оперативни метод: Ручно/електрично, компатибилно са интелигентним контролерима

Основне карактеристике и предности

1. Супериорне перформансе ломљења

- Велика брзина гашења вакуумског лука, кратко време прекида и висока радна стабилност;
- Одличан прекидни капацитет кратког споја, ефикасна заштита водова и опреме;
- Дуг механички и електрични век, погодан за честе сценарије рада.

2. Интелигентне "четири даљинске" функције

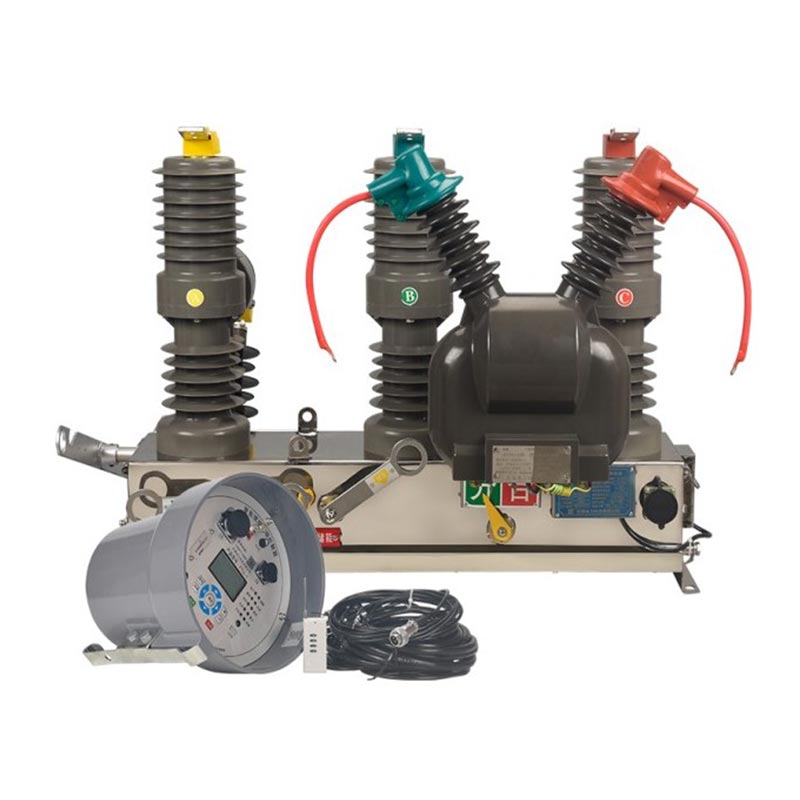

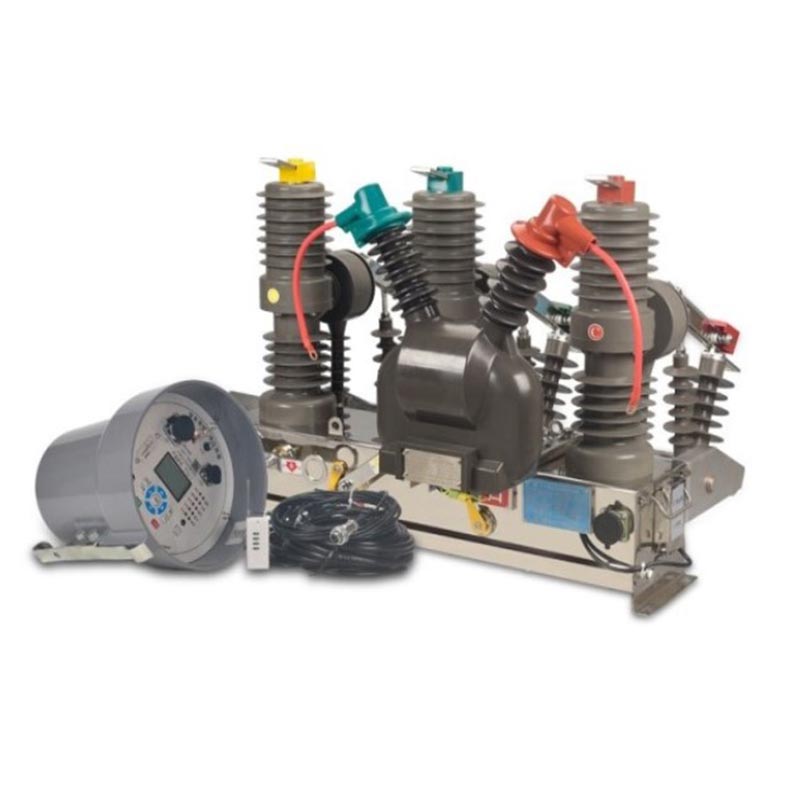

Када је упарен са интелигентним контролером Усуне, он може да формира аутоматски рецлосер, схватајући:
- Даљинско управљање: Даљинско отварање и затварање од стране диспечерског центра;
- Телеметрија: праћење података о струји, напону, снази и енергији у реалном времену;
- Даљинска сигнализација: Активно извештавање о статусу опреме, аларму и информацијама о грешци;
- Даљинско подешавање: Онлине подешавање и модификација параметара заштите.

3. Издржљив дизајн на отвореном

- Потпуно затворен ИП54+ степен заштите, отпоран на прашину, кишу и кондензацију;
- Стабилан рад у окружењима од -40℃ до +70℃, отпоран на слани спреј, влагу и загађење;
- Компактна структура, може се монтирати на стуб, лако се инсталира и захтева минимално одржавање.

Случај примене у стварном свету

1. Пројекат

Пројекат надоградње аутоматизације руралне електричне мреже у провинцији Анхуи, Кина

2. Позадина

Чести пролазни кварови (удари грома, контакт са дрвећем) у руралним електроенергетским мрежама, спора брзина изолације квара и висок ризик од великих нестанка струје.

3. Решење

Поставите 120 реклозера Усуне ЗВ32-12 са интелигентним контролерима као реклозере монтиране на стубове за 10кВ надземне водове.

4. Резултати пријаве:

- Изолација квара: Аутоматско искључивање у року од 50 мс за грешке кратког споја, обнављање напајања у року од 1 минута за неисправне области;
- Отклањање пролазних грешака: Аутоматско поновно затварање елиминише 85% привремених нестанка струје;
- Даљинско управљање: функције „Четири удаљена“ смањују оптерећење инспекције на лицу места за 60% и побољшавају отпрему ефикасност за 70%;

- Поузданост: После више од две године рада, средње време између кварова (МТБФ) је >85.000 сати без већих кварова, побољшавајући поузданост напајања за преко 30.000 руралних корисника.

Главни технички параметри

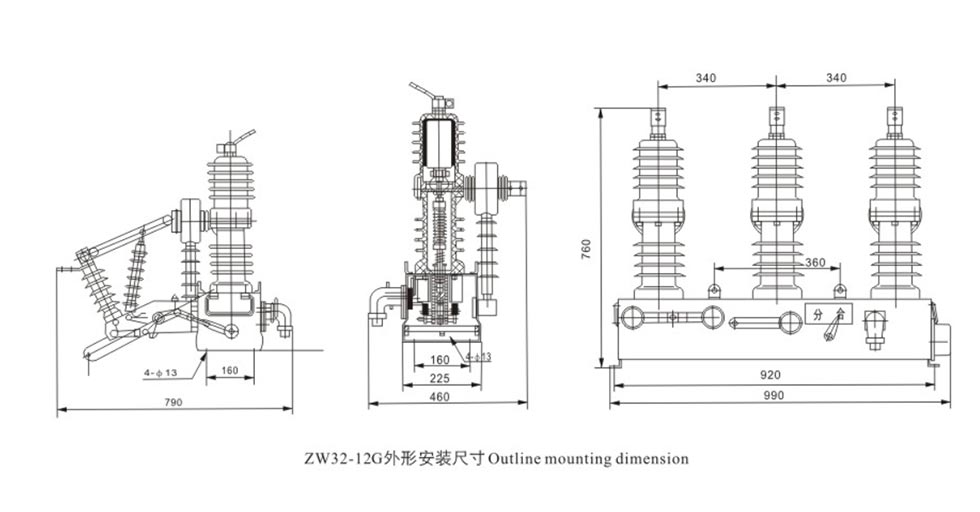

Спољне димензије

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Зашто је ЗВ32-12 11 кВ вакуумски прекидач монтиран на стуб погодан за сценарије честог рада?

О: Његов вакуумски прекидач има мало хабање контакта и дуг електрични век; његов прецизни механизам за рад са опругом има високу механичку стабилност (број механичких операција ≥10.000 пута); његови материјали и структура су отпоран на замор, одржава стабилне перформансе током поновљених операција, што га чини погодним за честе сценарији пребацивања као што су кондензаторске банке и индустријске линије.

П2: Како се имплементирају функције „Фоур Ремоте“?

О: Повежите ЗВ32-12 са Усуне ФТУ контролером преко РС-485 или бежичне везе (4Г/ЛоРа). Контролер прикупља уређај података, комуницира са главном станицом и извршава даљинске команде, чиме се постиже даљинско управљање, телеметрија у реалном времену, даљинска сигнализација статуса и функције даљинског подешавања на мрежи.

П3: Које одржавање је потребно за спољашњу употребу?

О: Овај производ практично не захтева одржавање. Препоручују се редовне провере:
- Сваке 1-2 године: проверите заптивке, причвршћиваче и перформансе изолације;
- Сваке 2-3 године: проверите интегритет вакуумског прекидаца и измерите контактни отпор;
- Сваких 5 година: Извршите свеобухватну калибрацију механичких и електричних перформанси. Усуне пружа доживотна техничка подршка и услуге обуке.

Закључак

Вакумски прекидач Усуне ЗВ32-12 11 КВ на стубу комбинује одличне перформансе, интелигентан рад, и издржљивост. Као водећи произвођач у Кини, Усуне обезбеђује поуздан квалитет производа, прилагођавајући се урбаном и руралне електроенергетске мреже, индустријске паркове и нове енергетске системе, што га чини пожељном опремом у савременој електроенергетици дистрибутивно поље. Са својим зрелим искуством у примени на терену и свеобухватном техничком подршком, Усуне има постати поуздан добављач и произвођач у сектору глобалне енергетске инфраструктуре.
