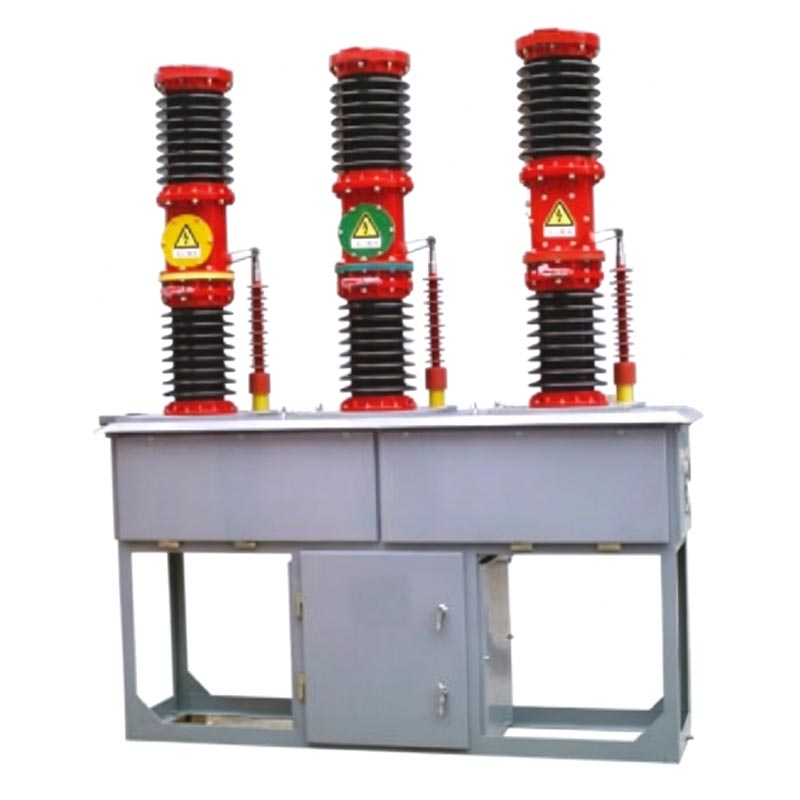

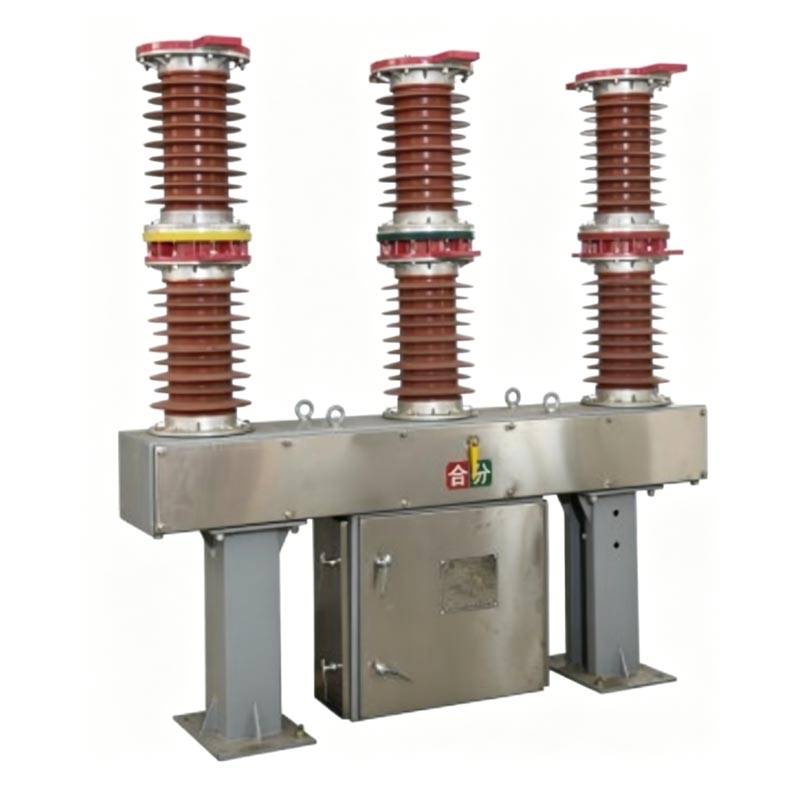

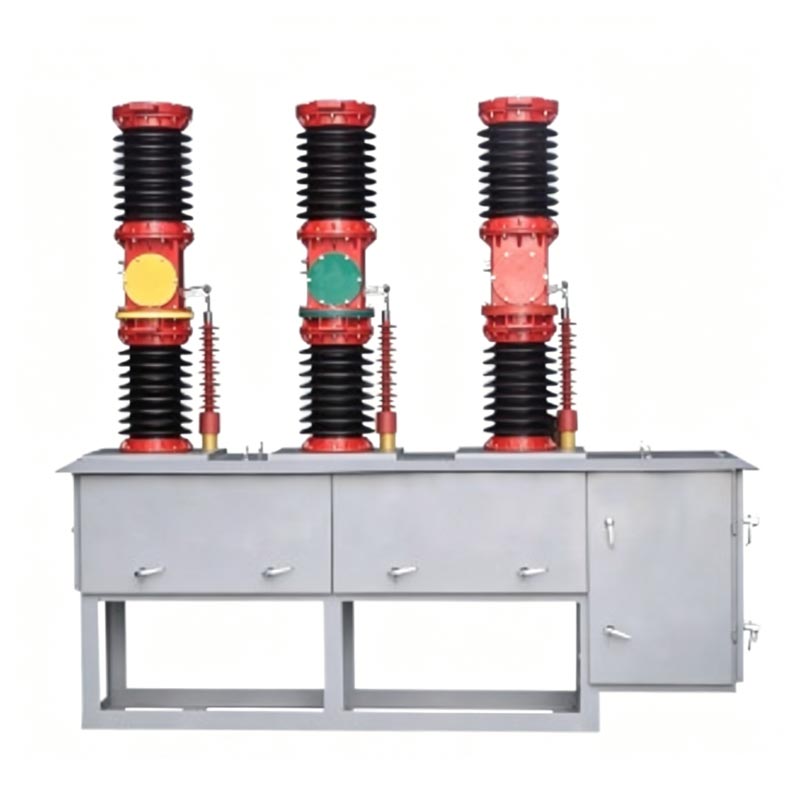

Зв7-40.5 Вакуумски прекидач на отвореном

Вакуумски прекидач Усуне Зв7-40.5 је спољни високонапонски вакуумски прекидач погодан за 50Хз трофазни АЦ, 24-40,5кВ системи за пренос и дистрибуцију електричне енергије, који се првенствено користе за контролу, заштиту, секционисање и пребацивање кондензаторске банке. Када се користи у комбинацији са реклозером, омогућава интелигентно сегментирано контрола поновног затварања електроенергетског система; подржава опружне или електромагнетне механизме рада, има стабилан механички перформансе и не представља опасност од пожара или експлозије; у складу је са ГБ1984-1989 "АЦ високонапонским прекидачима" и Стандарди ИЕЦ56, ИЕЦ62271-100 "Високонапонски АЦ прекидачи".

Основне техничке карактеристике

1. Одличне перформансе ломљења: Користи технологију гашења вакуумског лука, што резултира снажним ломљењем капацитет, дуг електрични век и механички век до 10.000 циклуса.
2. Поуздан и без одржавања: Једноставна структура, која не захтева редовно одржавање и дуг радни век.
3. Одлична изолација и перформансе против загађења: Снажне перформансе спољне изолације и изванредне способност против загађења.
4. Флексибилна интелигентна конфигурација: Може се опремити уграђеним струјним трансформатором (прецизност до 0,2С класа) за мерење и заштиту трофазне везе.
5. Широка компатибилност оперативних механизама: Прилагодљиво опружним или електромагнетним радним механизмима, омогућавајући чест и поуздан рад.

Обим примене

1. 24-40,5кВ далеководи и трафостанице
2. Пројекти обнове и проширења градских и руралних електроенергетских мрежа
3. Ветроелектране, соларне електране и индустријски енергетски системи
4. Пребацивање кондензаторске банке и апликације прекидача
5. Приобална, висинска и јако загађена подручја

Случајеви примене у стварном свету

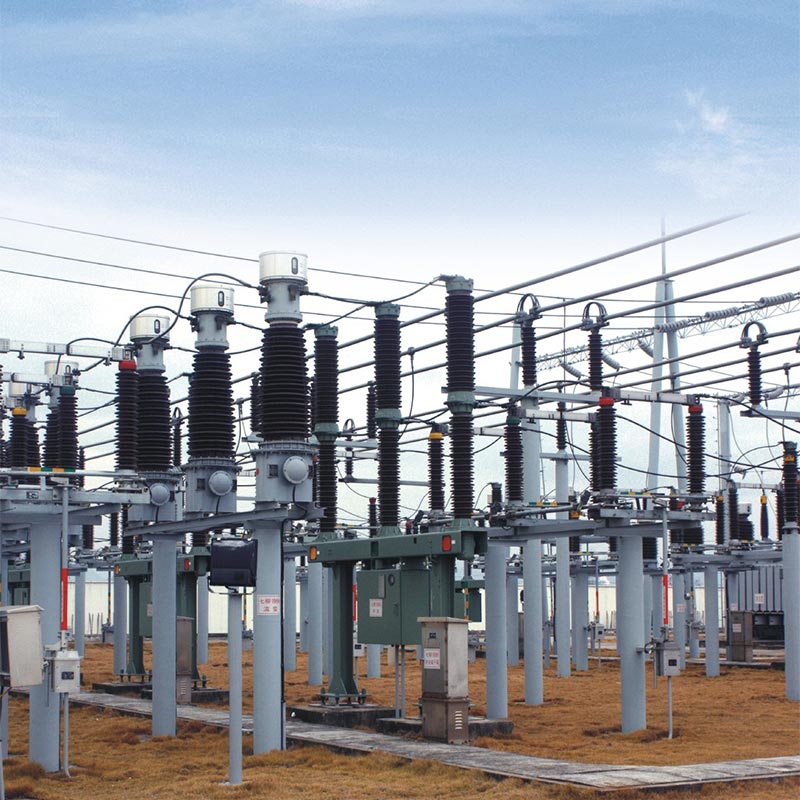

1. Назив пројекта: Пројекат повезивања на мрежу ветропарка 35кВ у северној Кини

2. Клијент: Стате Грид Хебеи Елецтриц Повер Цо., Лтд.

3. Позадина пројекта: Ова ветропарка се налази у приобалном подручју са високом влажношћу, јаким сланим спрејом и честе грмљавине. Његов одлазни систем од 35 кВ захтева поуздане прекидаче за контролу, квар изолацију и операције аутоматског поновног затварања.

4. Решење: Укин Елецтриц је обезбедио 12 комплета Зв7-40.5 спољних вакуумских прекидача, опремљених са механизама са опругом и уграђених струјних трансформатора класе 0,2С.

5. Достигнућа примене
- Стабилан рад преко 5 година у окружењима са високом влажношћу и високим садржајем соли
- Стопа успешности од 100% у 187 операција прекидања кратког споја
- Интелигентна функција поновног затварања смањује време нестанка струје за 85%
- Дизајн без одржавања смањује годишње трошкове рада и одржавања за 60%

6. Повратне информације купаца

„Спољни вакуумски прекидач Усуне Зв7-40.5 показао је изузетно поуздан рад на нашем приморју ветропарк. Његове перформансе превенције загађења и функције интелигентне заштите су значајно побољшане стабилност мреже." – менаџер пројекта, Стате Грид Хебеи Елецтриц Повер Цо., Лтд.

Главни технички параметри

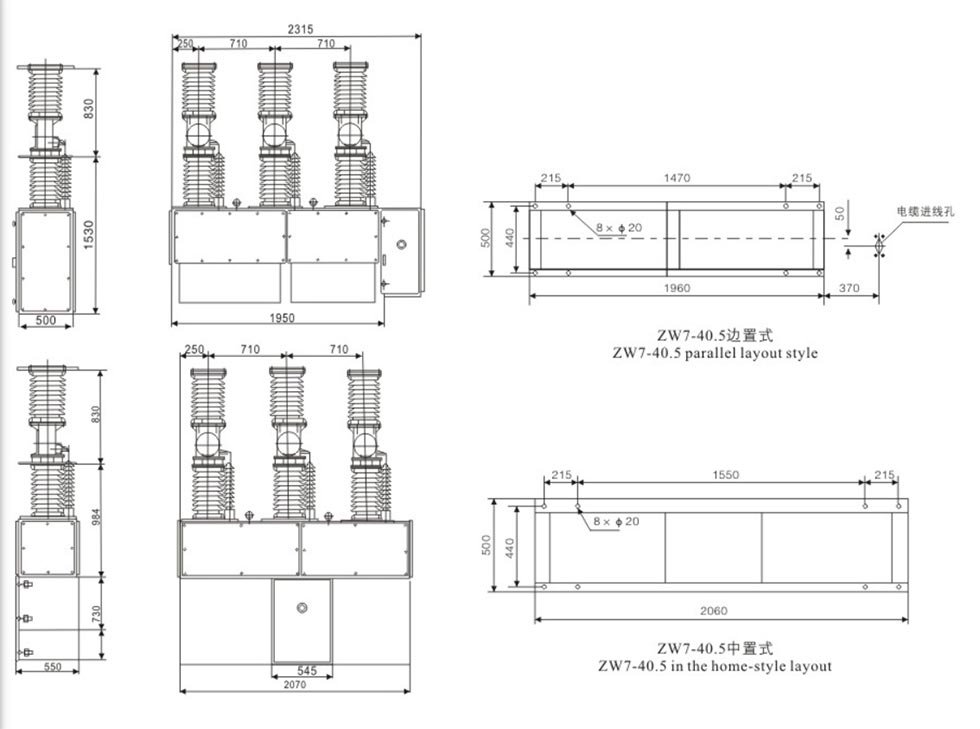

Спољне димензије

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

ФАК

П1: Који оперативни механизми се могу користити са спољним вакуумским прекидачем Зв7-40.5?

О: Могу се користити механизми са опругом или електромагнетним управљањем. Механизми са опругом нуде високо поузданост и ниске трошкове одржавања, што их чини погодним за већину спољашњих апликација.

П2: Може ли се уграђени струјни трансформатор додати касније?

О: Да. Тренутни однос и класа тачности (0,2С/0,5/10П10) морају бити наведени приликом наручивања.

П3: Који је типичан циклус одржавања?

О: Под нормалном употребом, период без одржавања је 10-15 година. Препоручује се визуелни преглед сваке 2 године, и мањи механички преглед сваких 5 година.

Резиме

Вакуумски прекидач Усуне Зв7-40.5 комбинује напредну технологију вакуума, робустан структурални дизајн и интелигентне карактеристике. Као кинески добављач од поверења, Усуне Елецтриц доследно обезбеђује висок квалитет и производи високих перформанси, што их чини идеалним избором за модерне системе напајања који захтевају поузданост, сигурност и ниске трошкове животног циклуса.
