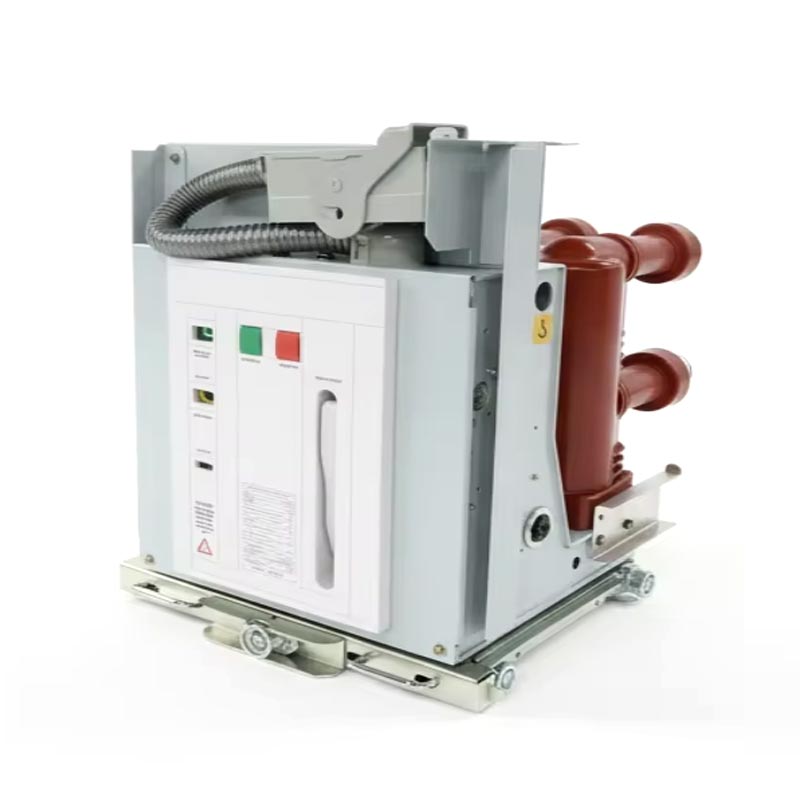

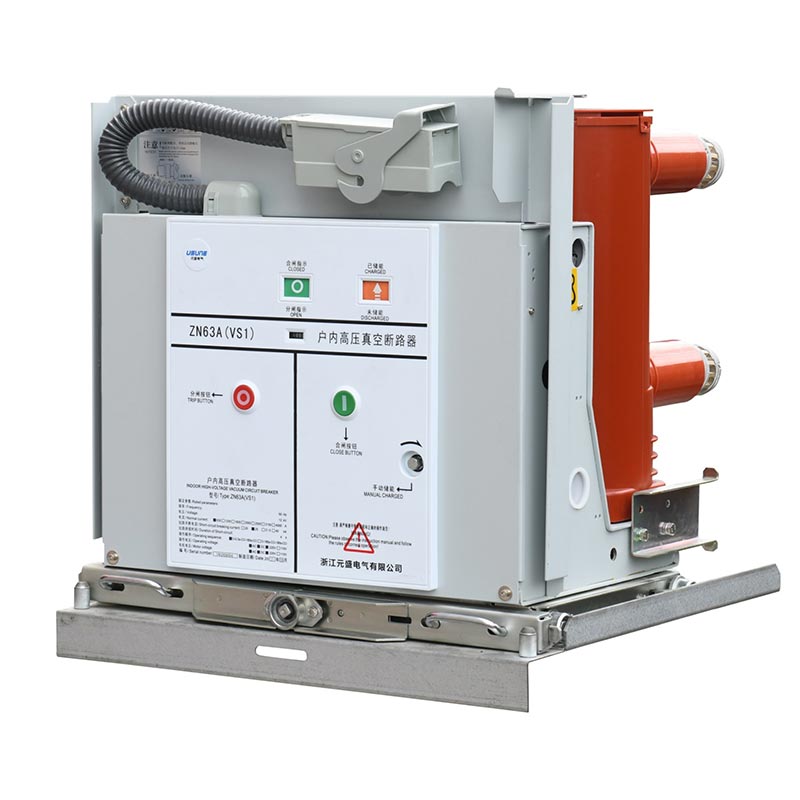

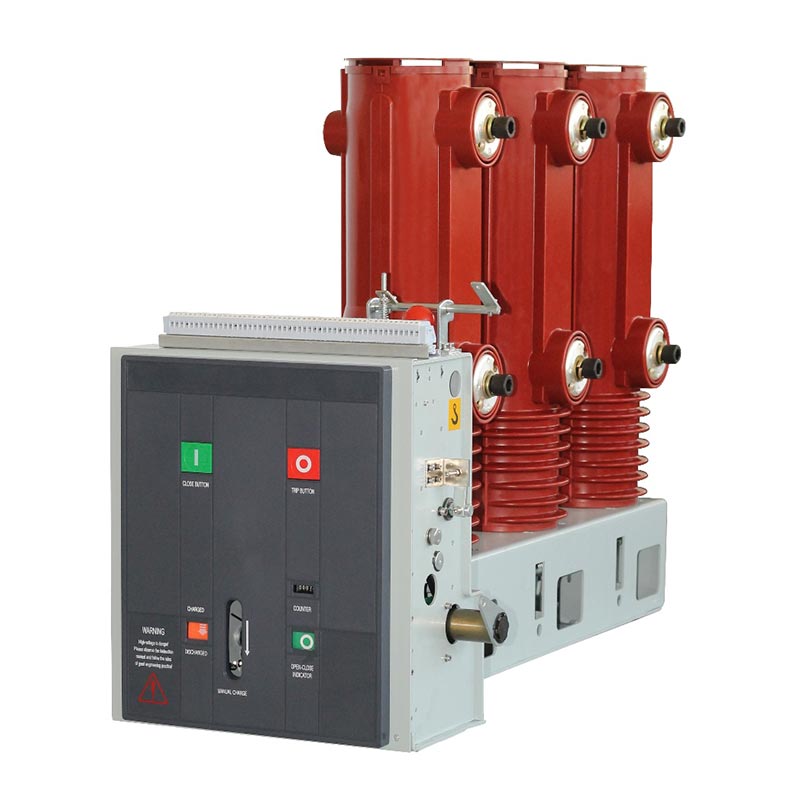

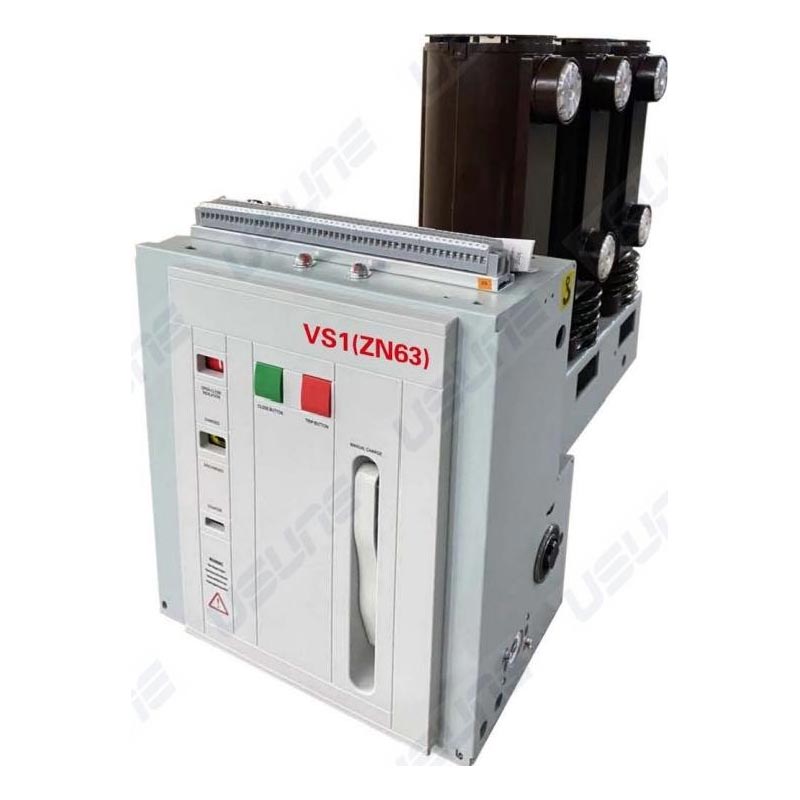

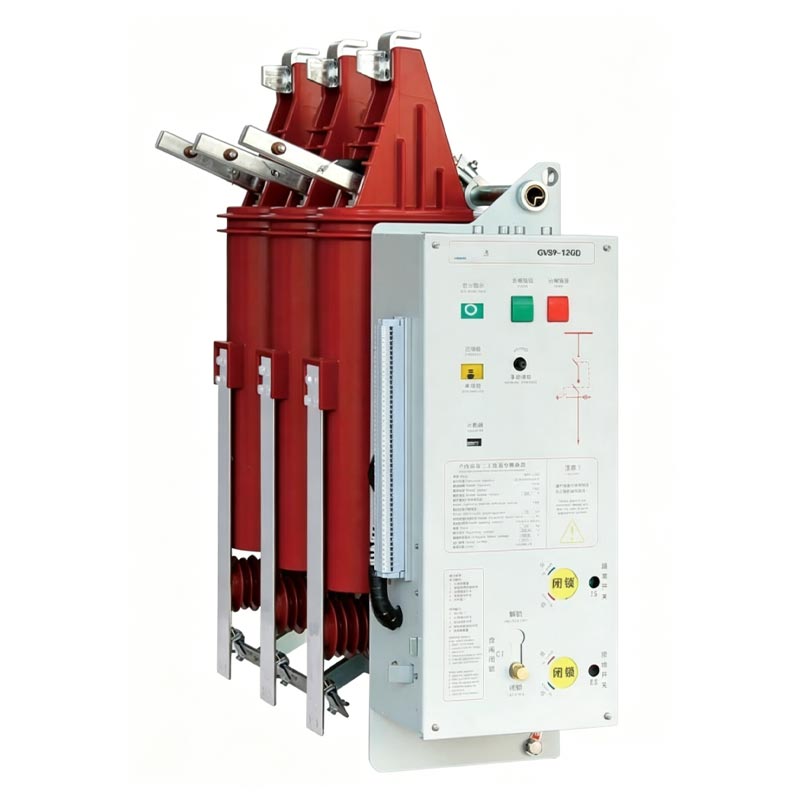

Вакумски прекидач бочног типа

Вакумски прекидач бочног типа Усуне је високонапонски склопни уређај који се поставља у затвореном простору, подељен на два главна серије: ВС1(ЗН63)-12 и ВС1-24. Првенствено се користи у 12КВ, 24КВ и 36КВ трофазним енергетским системима, подузимајући одговорности за заштиту и контролу електроенергетске опреме и електроенергетских система индустријских и рударских предузећа. Користећи напредну технологију вакуумског гашења лука, одликује се великом брзином гашења лука, мале величине, дуго радни век, и ниске трошкове одржавања, што га чини незаменљивим основним уређајем у савременом преносу енергије и дистрибутивни системи.

Основне предности:

1. Године искуства у примени у преносу и дистрибуцији енергије, широко коришћене у индустрији и рударству предузећа, електране и градске и руралне електричне мреже, стичући широко признање корисника за своју стабилну перформансе и поуздан рад.

2. Независно развијен од стране Усунеовог професионалног тима за истраживање и развој, са бочним дизајном који интегрише опружни радни механизам са телом прекидача, оптимизујући укупну структуру; вакуумски прекидац користи изолациони цилиндар од епоксидне смоле АПГ-процесом, који нуди одличне перформансе пузања и заштиту животне средине прилагодљивост.

3. Стриктно је у складу са ГБ/Т1984-2014 "Високонапонски прекидачи", ЈБ3855-1996 "3.6~40.5КВ Индоор Хигх Волтаге Вакумски прекидачи", ДЛ/Т403-2000 "12~40.5КВ Вакумски прекидачи за наручивање техничких услова", и ИЕЦ62271-100:2008 међународним стандардима, и прошао је вишеструка ауторитативна тестирања и сертификате.

4. Као професионални произвођач високонапонске електричне опреме у Кини, Усуне поседује стандардизован производни погон, а сваки прекидач пролази ригорозно тестирање пре него што изађе из фабрике. Као поуздан добављач, пружа свеобухватну постпродајну услугу и техничку подршку, елиминишући било какву забринутост за кориснике.

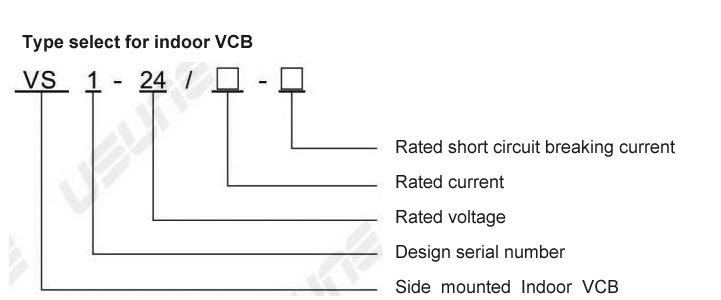

Спецификације производа и технички параметри

Вакумски прекидач бочног типа Усуне нуди комплетан спектар спецификација и стабилне перформансе. Главни технички параметри (узимајући серију ВС1(ЗН63)-24 као примарну референцу) приказани су у табели испод:

Структура и функција

1. Укупна структура

Радни механизам и комора за гашење лука су распоређени у интегрисану структуру, са главним проводно коло које је трофазно подно монтирано. Вакуумска комора за гашење лука је уздужно инсталиран унутар АПГ-обрађеног цевног изолационог цилиндра од епоксидне смоле, пружајући одличне перформансе пузања, смањење акумулације прашине на површини коморе за гашење лука, избегавање утицаја спољних фактора, и обезбеђујући добру изолацију чак и у влажним и јако загађеним срединама. Серија ВС1-12 је фиксна инсталација тип, погодан за фиксну расклопну опрему, и може се користити самостално или примењен на прстенасто мрежно напајање, кутијастог типа трансформатор и други системи.

2. Оперативни механизам

Вакумски прекидач бочног типа користи раван механизам са опругом, који подржава и ручне и складиште електричне енергије. Радни мотор је смештен у предњем кућишту коморе за гашење лука, подељен на пет монтажних простора, у сваком се налазе компоненте за складиштење енергије, пренос, окидање и бафер. Интегрисани дизајн коморе за гашење лука и погонског механизма обезбеђује висок степен усклађености између оперативних перформанси и захтева за отварање и затварање коморе за гашење лука, смањујући међустепени, смањујући потрошњу енергије и буку, и побољшавајући рад прекидача поузданост.

Апплицатион Енвиронмент

Вакумски прекидач бочног типа је погодан за унутрашње окружење и мора испуњавати следеће захтеви: температура околине -15℃ до +40℃; дневна просечна релативна влажност ваздуха ≤95%, месечни просек ≤90%; надморска висина ≤1000м; сеизмички интензитет ≤8 степени; и одсуство значајне прашине, корозивних гасова или другог загађења. Напомена: Прилагођавање је потребно за апликације које превазилазе ове захтеве након претходне консултације са произвођач.

Инсталација и пуштање у рад

Вакумски прекидачи бочног типа пролазе ригорозно тестирање пре него што напусте фабрику. Пре укључивања енергије примарно коло, потребно је извршити следеће припреме:

1. Проверите да ли опрема има оштећења; ако је оштећен, престаните да га користите.
2. Очистите изолациону површину од свих загађивача.
3. Ручно управљајте функцијама складиштења енергије и отварања/затварања, посматрајући да је статус нормалан.
4. Радите користећи погонско напајање, потврђујући да је статус нормалан.
5. Померите/увуците прекидач типа ручне колица у складу са спецификацијама и потврдите тај положај индикатор је нормалан након постизања исправног положаја.

Напомена: Када користите уређај за закључавање за затварање, мора бити прикључено напајање да бисте га откључали пре затварања.

Практичан случај примене

Студија случаја: Примена у великом индустријском и рударском предузећу у Кини

Велико челичанско предузеће у Кини има сложен систем напајања са високим захтевима за рад опреме контрола фреквенције и струје кратког споја. Након поређења више добављача, серија Усуне ВС1(ЗН63)-24 прекидач је изабран као заштитни уређај за електродистрибутивни систем. Од свог пуштањем у рад 2024. године, систем је радио стабилно више од 12 месеци без икаквих кварова, успешно се три квара кратког споја, ефикасно штитећи опрему и спречавајући нестанке струје. Компанија високо препознаје перформансе производа и услуге монтаже и пуштања у рад које пружа произвођач.

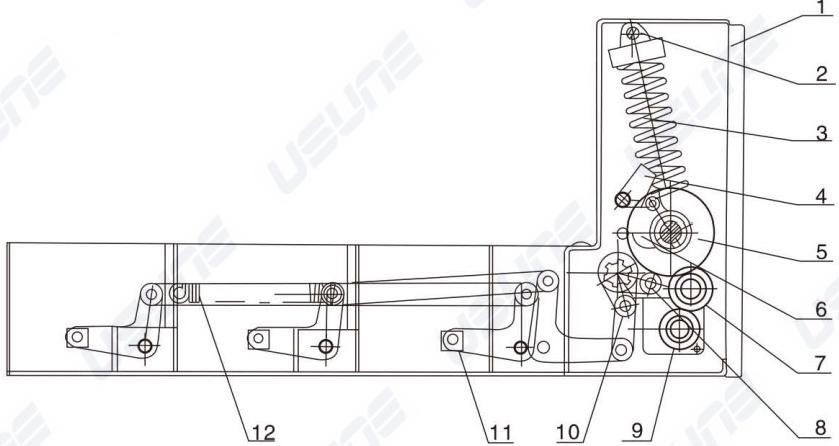

1.Свитцх бок
2. Ласх вијак
3. Опруга за затварање
4. Затварање арматуре
5. Принцип унутрашњег електричног ожичења
6.Цам механизам/рад механизма
7. Механизам преноса зупчаника
8. Полуга за повезивање улаза
9.Напуњен мотор
10. Механизам преноса са четири полуге
11. Блок преноса
12. Механизам окидања

Обавеза добављача и произвођача: Усуне, као професионални произвођач високонапонске електричне опреме у Кина, поседује стандардизовану фабрику и професионални тим за истраживање и развој, производњу и постпродају. Као поуздан добављача, придржавамо се принципа „квалитет на првом месту, купац пре свега“, стриктно контролишући све аспекте производњу како би се осигурало да производи задовољавају стандарде и потребе корисника; пружамо свеобухватне услуге након продаје укључујући упутства за инсталацију на лицу места, пуштање у рад, одржавање и техничку обуку, као и континуирано иновирање и оптимизујемо наше производе да подржимо развој индустрије преноса и дистрибуције енергије.
