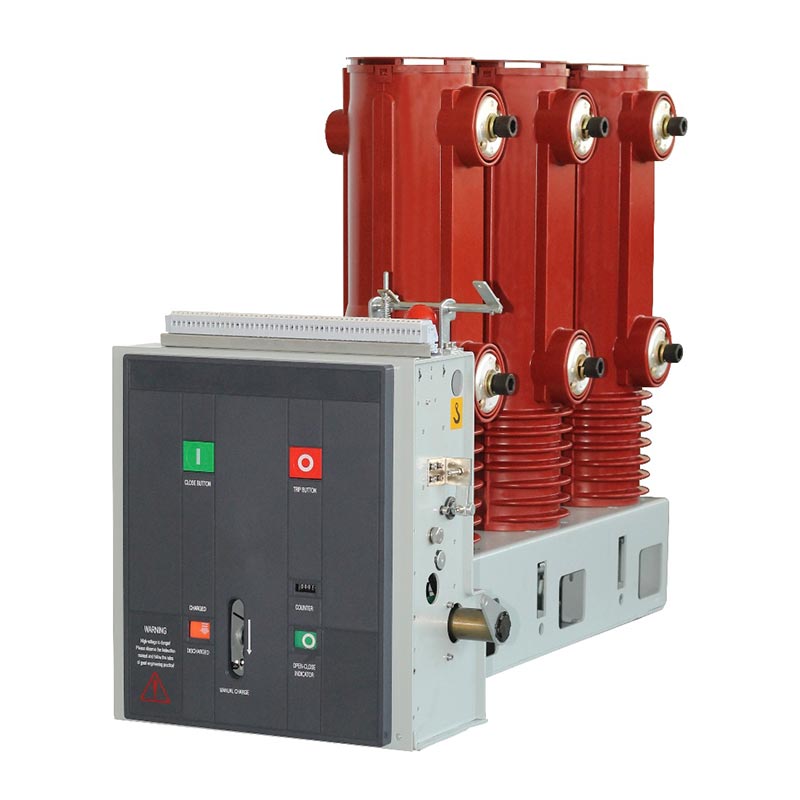

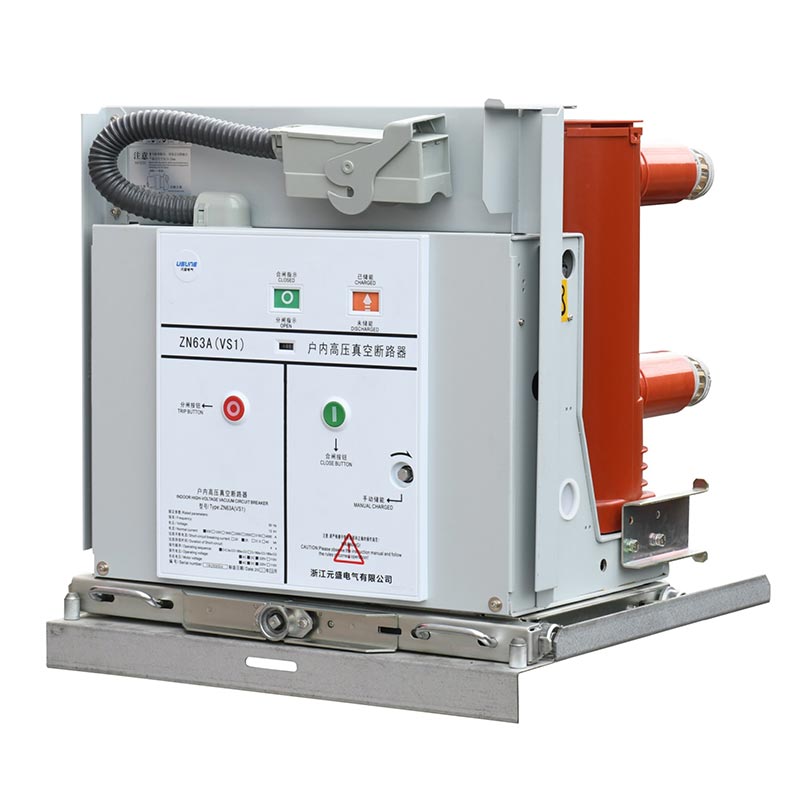

33кв Индоор Вцб вакуумски прекидач

Усуне 33кв затворени Вцб вакуумски прекидач је производ нове генерације дизајниран на основу напредног склопног уређаја Концепти истраживања и развоја и стварне потребе глобалног тржишта дистрибуције електричне енергије. Погодан је за трофазну наизменичну струју Системи за дистрибуцију електричне енергије у затвореном од 50 Хз са називним напоном од 40,5 кВ (радни ниво 33 кВ), језгро предузећа функције као што су нормално пребацивање оптерећења, прекид струје квара, заштита система од преоптерећења и опрема сигурносна изолација.

Производ напушта сложене и сувишне структуре, усвајајући интегрисани оквир и модуларни распоред, оптимизован за фиксну бочну монтажу унутар високонапонских разводних уређаја. Нуди значајне предности у простору кабинета адаптација, укупна стабилност конструкције и каснији рад и одржавање. У поређењу са конвенционалним затвореним вакуумски прекидачи, прилагодљивији је честим условима рада, има дужи механички век и стабилнија конзистентност рада, у потпуности испуњавајући критичне захтеве континуираног и поузданог рада везе за напајање.

Основне предности производа

1. Професионално истраживање и развој + дизајн заснован на сценарију

Развијен посебно за решавање болних тачака практичне примене у 33кВ/40,5кВ унутрашњим расклопним уређајима, усваја професионалну логику дизајна прекидача. Његове механичке излазне карактеристике су савршено усклађене са оперативни захтеви вакуумског прекидача. Све структурне и перформансе конфигурације су дизајниране за фиксне инсталације у затвореном простору, честе операције, подстанице и сценарији индустријске дистрибуције електричне енергије. Тхе технологија је зрела и веома практична за инжењерске примене.

2. Тестирање у стварном свету + стабилне повратне информације о апликацији

33кВ унутрашњи Вцб вакуумски прекидач користи зрели модуларни механизам за рад опруге. Његов пренос структура је једноставна и поуздана, без сложених или лако оштећених преносних веза. Проверено у бројним индустријска дистрибуција електричне енергије, надоградње трафостаница и рударски пројекти напајања, показује одлично перформансе у прецизности затварања и отварања, механичком веку трајања и могућностима против сметњи.

3. Стандардизоване перформансе + комплетни пратећи параметри

Радни калем, мотор за складиштење енергије и оперативна логика су пројектовани према номиналним параметрима. Тхе Опсег прилагођавања напона је јасан, а логика повезивања помоћног прекидача је поуздана. Производ се затвара, операције отварања и складиштења енергије су стандардизоване, са комплетним димензијама, интерфејсима и ожичењем конфигурације. Може се директно упарити са стандардним 33кВ унутрашњим расклопним апаратима, нудећи снажну компатибилност и висока заменљивост.

4. Безбедан, стабилан дизајн прилагођен кориснику

Опремљен са двоструким електричним/ручним режимима складиштења енергије, индикатор статуса и помоћни прекидач су синхронизовани. Дизајн хидрауличне апсорпције пуфера се користи у каснијим фазама проклизавања, ефикасно смањујући хабање и побољшање безбедности у раду. Пружа јасну повратну информацију о складиштењу енергије и статусу отварања/затварања, избегавајући ризик од погрешног рада и свеобухватно обезбеђивање безбедности рада и одржавања на лицу места.

Оперативна структура и механички систем

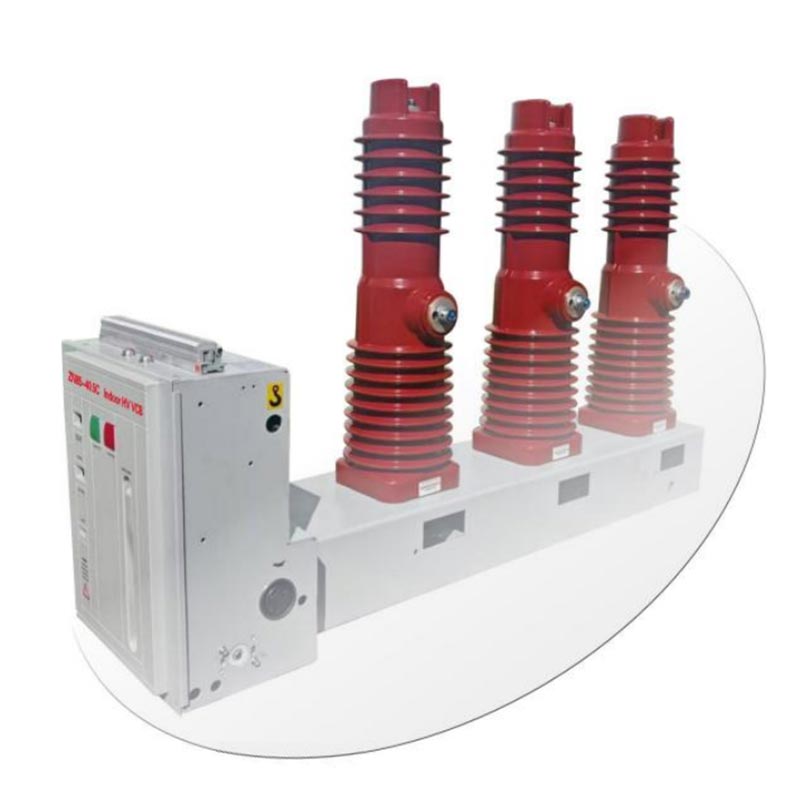

Језгро Усуне ЗН85Ц-40.5 33кВ унутрашњег Вцб вакуумског прекидача користи наменску модуларну опругу. механизам, који је у потпуности уграђен унутар оквира опреме и незаобилазна је основна компонента укупна структура прекидача. Овај механизам је посебно дизајниран за 40,5кВ затворену фиксну монтажу модели, са веома поједностављеном структуром преноса и рационалнијом расподелом силе.

Његов најзначајнији структурални врхунац је његова савршена адаптација вертикалном распореду прекидача, омогућавајући високо интегрисану монтажу са главним колом и системом полова. Крива излазне силе механизма савршено одговара оперативним захтевима вакуумског прекидача, избегавајући проблеме као што је неусклађен рад брзине, нестабилан контактни притисак и кратак механички век трајања узрокован конвенционалним механизмима. јесте посебно погодан за механичке карактеристике и услове рада 40,5кВ унутрашњег вакуумског кола разбијачи.

Принцип рада и ток рада

1. Рад складиштења енергије

Снага затварања прекидача је у потпуности обезбеђена складиштењем енергије опруге за затварање, подржавајући оба електромоторни погон и режими рада ручне ручке. Чак и током нестанка струје или одржавања, обезбеђује нормалан рад складиштење енергије и резервно затварање.

У режиму складиштења електричне енергије, мотор за складиштење енергије фиксиран на бочну плочу механизма покреће зупчаник преносни систем. У режиму ручног складиштења енергије, оператер повлачи наменску ручку за складиштење енергије, окрећући се вратило зупчаника и склоп зупчаника. Кроз квачило за прекорачење, вратило за складиштење енергије се ротира синхроно, истезање опруге за затварање да се заврши складиштење енергије.

По достизању пуног складиштења енергије, папучица за складиштење енергије безбедно закључава брегасти ваљак и квачило за прелазак аутоматски се искључује. Истовремено, спојна плоча покреће индикатор складиштења енергије да се окрене, приказује индикатор "похрањене енергије", а помоћни прекидач се пребацује да искључи напајање мотора. На ово тачка, прекидач улази у стање спремности за затварање, са јасним и поузданим статусом.

2. Операција затварања

Затварање се може постићи ручним притиском на дугме за затварање или даљинском контролом електромагнета за затварање. Након активирања, механизам за складиштење енергије брзо ослобађа браву папучице и унапред ускладиштену опругу за затварање контракције, што доводи до синхроног померања брега, вратила за складиштење енергије и квачила за прелазак.

Брега даље покреће механизам за повезивање, гурајући изоловану вучну шипку и померајући контакт према затварању положај, компримовање опруге контактног диска и успостављање стабилног контактног притиска потребног за називне провођење струје. Након затварања, папучица за затварање закључава ваљак механизма, одржавајући затворени положај; тхе индикатор складиштења енергије и помоћни прекидач се аутоматски ресетују, повезујући коло мотора. Са спољним напајања, одмах улази у стање складиштења ре-енергије, индикатор затварања/отварања се пребацује на „затворено“ стање, а главни и помоћни прекидачи довршавају синхроно пребацивање.

3. Операција окидања

Путовање се може покренути на три начина: ручно преко дугмета за окидање, преко екстерне електричне јединице за окидање или преко прекострујна окидачка јединица. Након активирања, резе за затварање се откључавају, ослобађајући стање закључавања између механизам и ваљци.

Под комбинованим деловањем контактне опруге и опруге за окидање, покретни и стационарни контакти унутар комора вакуумског прекидача фиксног стуба брзо и поуздано одваја, постижући струју квара или оптерећење струјни прекид. У каснијим фазама окидања, уграђени хидраулични одбојник апсорбује остатке енергија удара, ограничавајући крајњи положај окидања, смањујући механичку ударну буку и хабање, и продужавајући укупни механички век трајања опреме.

Кључни електрични и механички параметри

Начин уградње и димензије

Усуне ЗН85Ц-40.5 има фиксну бочну инсталацијску структуру, посебно дизајнирану за стандардну унутрашњу високонапонске разводне апаратуре. Одликује га висока компатибилност са ормарићима, практично састављање, пуштање у рад и накнадно одржавање и подржава три главне методе инсталације ожичења:

- Тип одлазног кабла са десне стране
- Тип долазног кабла
- Тип уградне инсталације

Укупне димензије се стриктно придржавају спецификација за све јединице (погледајте слику 1 за детаљне размак монтажних рупа, укупна дужина, ширина, висина и димензије прикључка сабирница), омогућавајући стандардизоване замена и обједињено усклађивање ормана, смањујући трошкове дизајна, модификације и инсталације купаца.

ФАК

П1: Да ли је овај производ погодан и за 33кВ и 40,5кВ системе напајања?

О: Да. Називни пројектни напон производа је 40,5 кВ, што у потпуности испуњава стандардне захтеве за рад у затвореном простору електроенергетских система 33кВ. Има довољне границе изолације и прекидне способности и може бити безбедно и стабилно примењује се на 33кВ пројекте затворених расклопних уређаја у индустријским и рударским предузећима, електранама и малим и трафостанице средње величине.

П2: Шта ако је напајање на лицу места прекинуто и складиштење енергије не може да се заврши електричним путем?

О: Овај 33кВ унутрашњи Вцб вакуумски прекидач опремљен је наменском ручком за ручно складиштење енергије. Када је екстерно напајање је прекинуто или мотор откаже, оператер може ручно да заврши затварање и енергију рад складиштења кроз ручку за складиштење енергије, постизање нормалног рада затварања и значајно побољшање способност рада опреме у хитним случајевима у условима нестанка струје и одржавања.

П3: Које су основне предности овог фиксног бочног типа у поређењу са конвенционалним усисивачем типа ручна колица прекидачи?

О: Овај фиксни модел са стране има јачу структурну крутост и мање радијалног простора за уградњу, што га чини лакше се ускладити са компактним расклопним уређајима. Такође нуди већу стабилност под честим радом и вибрацијама условима. Инсталација, причвршћивање и накнадно одржавање су једноставнији, што га чини погоднијим за индустрију корисници, пројекти ретрофита и сценарији замене који нису у потпуности типа фиоке са високим захтевима за фиксне и поуздан рад.
