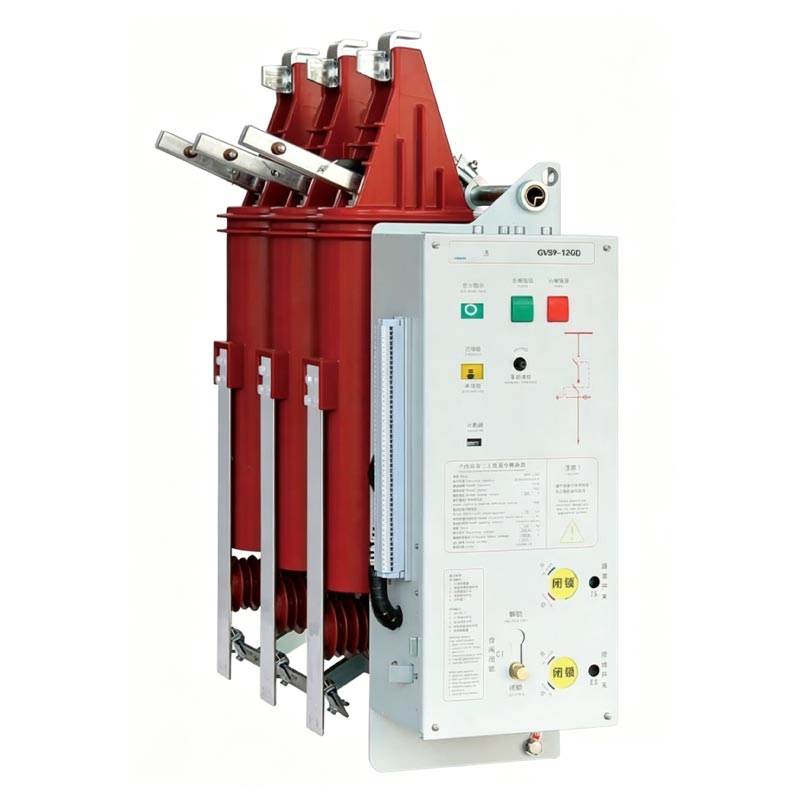

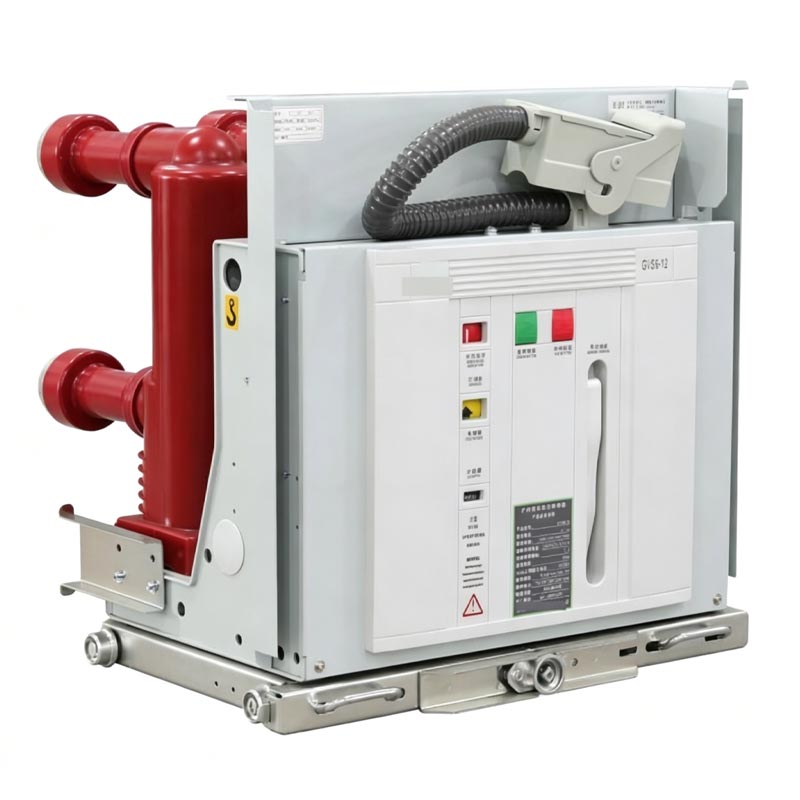

Хв унутрашњи вакуумски прекидач

ХВ унутрашњи вакуумски прекидач је унутрашњи високонапонски вакуумски прекидач са три положаја, позициониран као „безбедно, поуздано, ефикасно, без одржавања и прилагодљиво свим сценаријима.“ Погодан је за снагу од 3,6-12кВ система, који се баве болним тачкама традиционалних прекидача и служе као заштитна јединица језгра за напајање мреже и индустријска опрема.

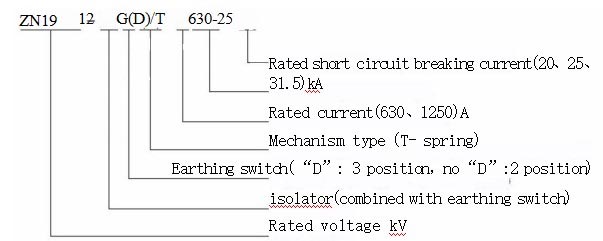

Шифра и значење ставке

Напомена: Ако нема прекидача за уземљење, вратило за уземљење делује као осовина за закључавање, а димензије остати непромењен.

Цоре Адвантагес

1. Супериорне електромеханичке перформансе и дуг животни век

Стабилна механичка структура и одличне електричне перформансе. Механички век трајања достиже 3000 циклуса за растављачи, 10000 циклуса за прекидаче и 3000 циклуса за прекидаче за уземљење. Главно коло користи уграђене стубове у чврстом стању, побољшавајући прилагодљивост околини и поузданост изолације, постижући рад без одржавања и смањење трошкова одржавања.

2. Модуларни дизајн и згодан рад

Модуларни оквир интегрише више основних компоненти, постижући минијатуризован дизајн. Радни механизам може бити независно замењени и одржавани, подржавајући ручни рад, складиштење АЦ/ДЦ енергије и даљинско управљање, прилагођавање различитим оперативним потребама и побољшање ефикасности.

3. Вишеструке заштите за спречавање погрешног рада

ХВ унутрашњи вакуумски прекидач је опремљен свеобухватним електромеханичким уређајима за закључавање. Тхе растављач има видљив прекид након окидања, врата ормана су закључана са прекидачем за уземљење, а излазна линија је опремљена бесконтактним сензором индикатора напонске линије, свеобухватно осигуравајући рад и безбедност опреме.

4. Разноврсне апликације

Прилагођава се различитим типовима ормара и може се уградити у напред и назад. Погодно за разне оптерећења, посебно је погодан за сценарије који укључују чест рад и вишеструку струју кратког споја прекиди, задовољавајући различите потребе дистрибуције електричне енергије.

Основни технички параметри

Случај примене у стварном свету

Студија случаја из средњег индустријског и рударског предузећа у источној Кини потврђује практичност производа вредност: Систем за дистрибуцију електричне енергије од 10 кВ предузећа првобитно је користио традиционалне уљне прекидаче, који су оштећени од великих губитака, сложеног одржавања и високе стопе кварова (8%). Након замене неисправног кола са ВН Унутрашњи вакуумски прекидач у 2023. години, постигнут је рад без одржавања, уштедећи 30.000 РМБ на годишњем одржавању трошкове, смањење потрошње енергије за 68%, смањење стопе кварова на испод 1% и осигурање стабилног рада за 18 месеци без неуспеха. Ово у потпуности показује вредност производа у „смањењу трошкова, побољшању ефикасности и безбедност“, показујући Усунеове професионалне способности као добављача.

Упутства за употребу и одржавање производа

1. Применљиви услови рада

ХВ унутрашњи вакуумски прекидач је погодан за затворена окружења са надморском висином ≤1000м, сеизмичким интензитетом ≤8 степени, и без експлозивне корозије или јаких вибрација, са дневном просечном влажношћу <95% и месечним просеком влажност <90%. За надморске висине изнад 1000м потребне су професионалне калкулације приликом одабира.

2. Оперативне процедуре

Подржава ручни и електрични рад: Ручни рад захтева наменску ручку за складиштење енергије складиштење пре затварања и отварања прекидача; електрични рад захтева повезивање на секундарно напајање снабдевање, складиштење енергије и управљање преко контролних дугмади. Прекидач за изолацију се отвара у смеру казаљке на сату и затвара супротно од казаљке на сату. Врата ормана и прекидач за уземљење су међусобно закључани ради безбедности.

3. Захтеви за одржавање

Цела јединица не захтева одржавање; вакуумски прекидач треба прегледати само ако су спољна оштећења сумњиво. Радни механизам захтева редовну проверу, а спољашњост треба очистити након 5 година рада или након одржавања. Одржавање мора да обавља квалификовано особље; помоћно напајање прво треба искључити.

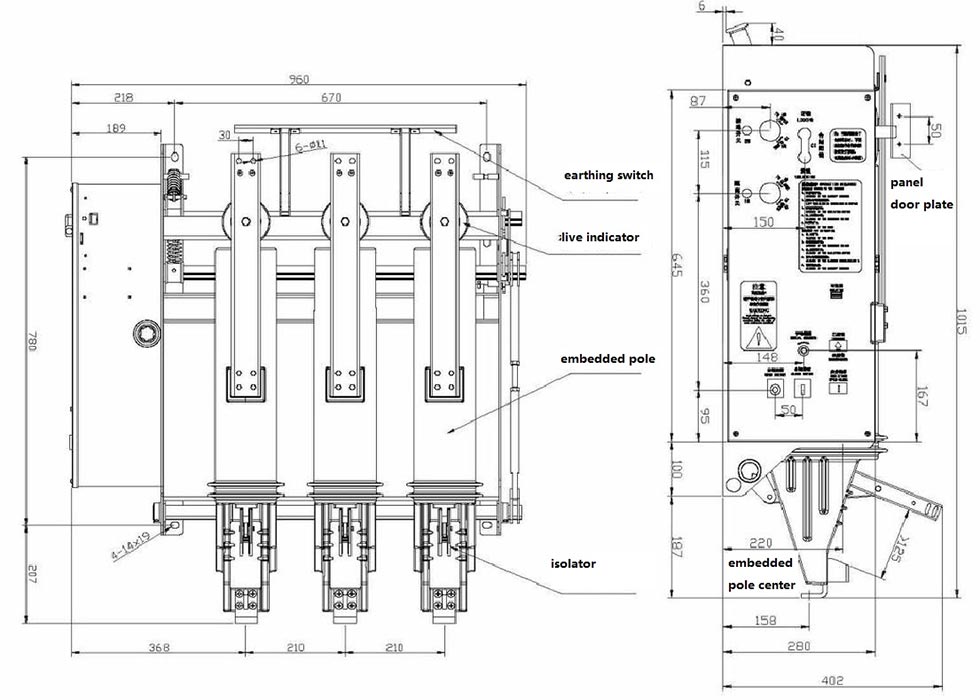

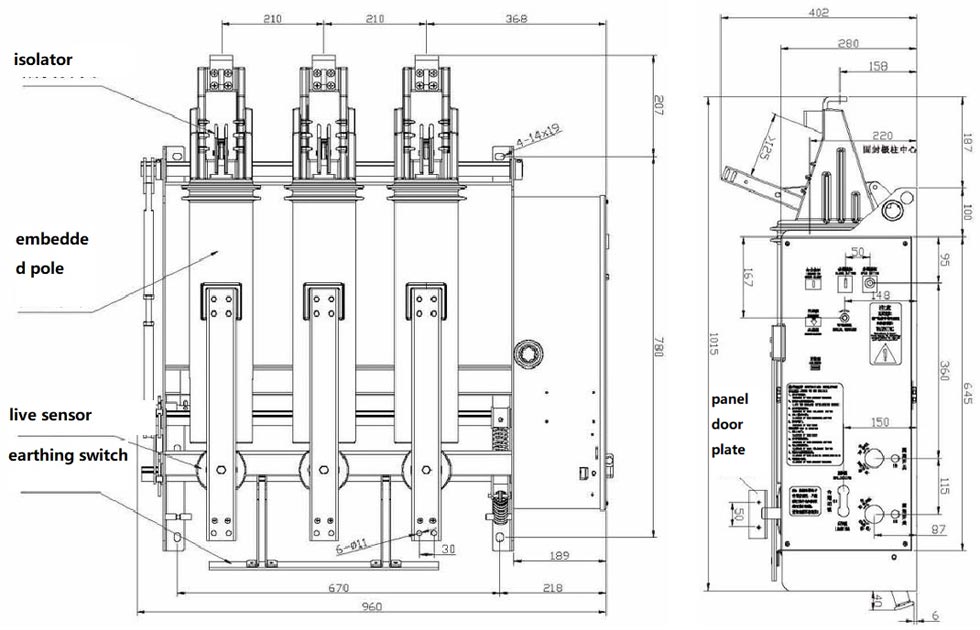

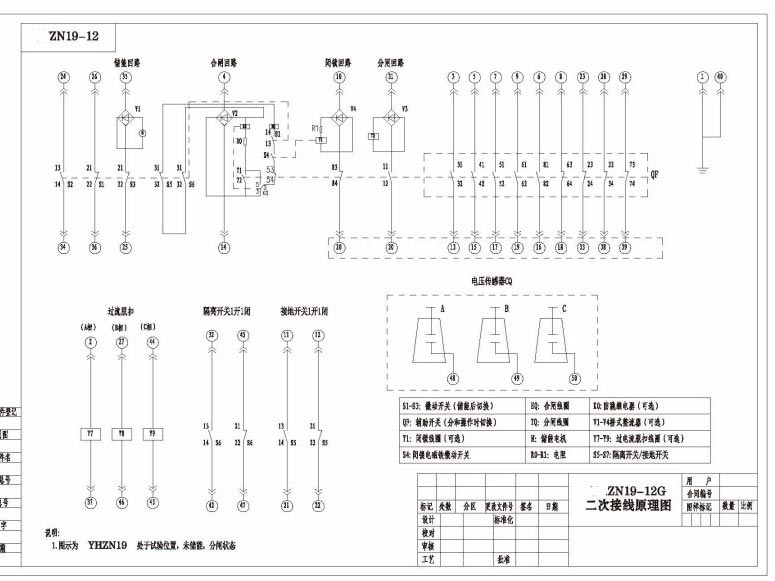

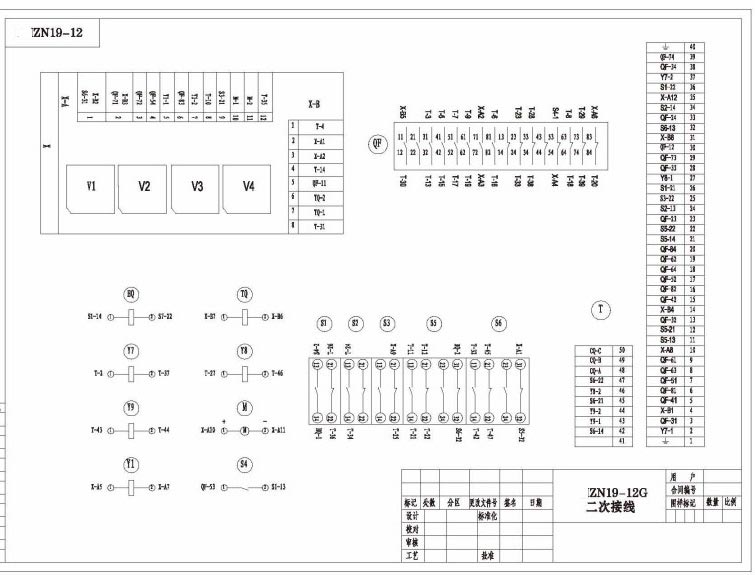

Спољне димензије и дијаграм ожичења

ЗН19-12ГД/(1250)-(31.5) инверзиона инсталација

ЗН19-12ГД/(1250)-(31.5) нормална уградња

Гаранција за бренд и предности партнерства

Као професионални произвођач, Усуне поседује модерну фабрику. Наш ХВ унутрашњи вакуумски прекидач пролази ригорозне перформансе и механичко тестирање пре изласка из фабрике; паковање и транспорт су стандардизован како би се осигурало да опрема стиже у добром стању. Као висококвалитетни домаћи добављач у Кини, Усуне пружа прилагођена решења, свеобухватну постпродајну услугу и брзу испоруку. Наши производи се извозе у иностранство, што нас чини пожељним избором у индустрији због нашег врхунског квалитета, а корисницима континуирано пружамо поуздане решења за дистрибуцију електричне енергије.
