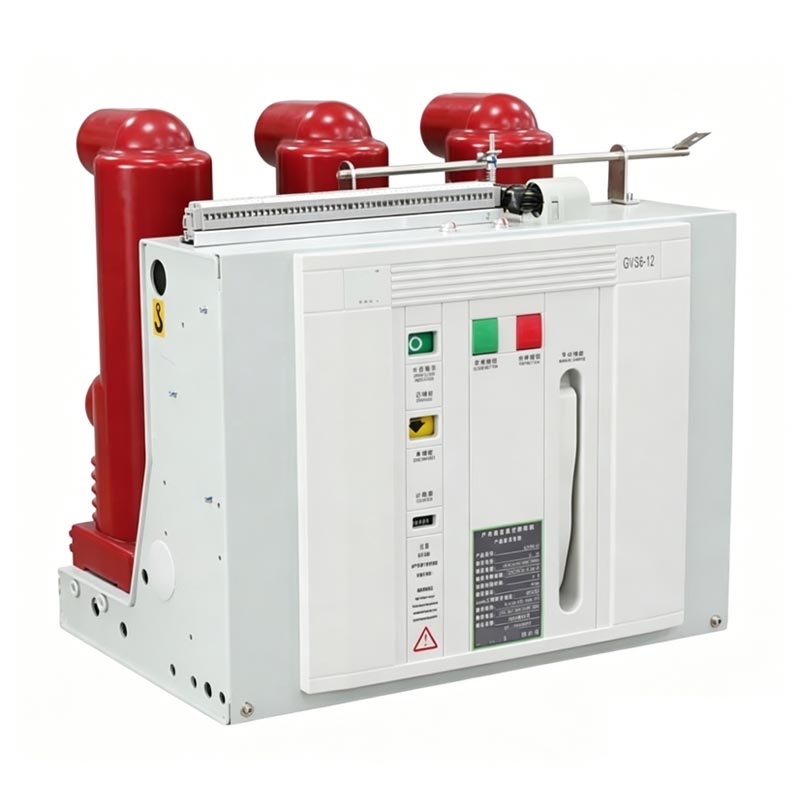

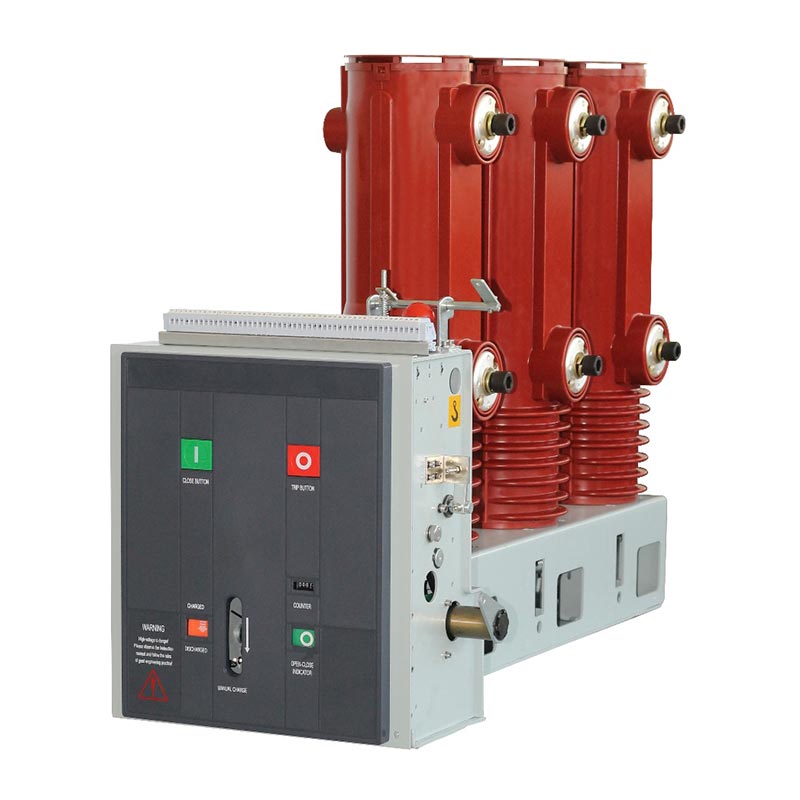

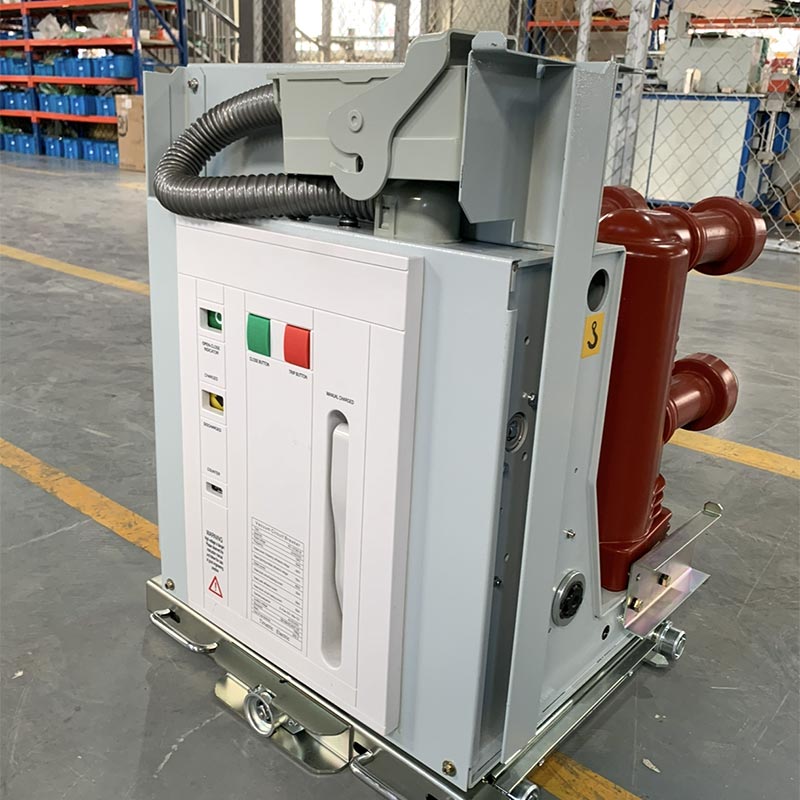

Усуне ВС-12 (ВЕП-12) серија 12 11кв унутрашњи Вцб вакуумски прекидачи су високонапонски унутрашњи високонапонски прекидачи високих перформанси расклопна јединица која интегрише функције контроле и заштите, углавном се користи у 12/11кВ унутрашњем средњенапонском напону дистрибутивни системи. Као произвођач специјализован за истраживање и развој и производњу високонапонских електричне опреме, Усуне има стандардизовану фабрику у Кини, која интегрише истраживање и развој, производњу, тестирање и услуга након продаје како би се осигурало да сваки производ испуњава домаће и међународне стандарде индустрије. Производ нуди опције фиксне и фиоке, омогућавајући флексибилну интеграцију са различитим разводним уређајима задовољавају потребе инсталације различитих сценарија као што су индустријске радионице, просторије за дистрибуцију електричне енергије и пословне зграде.
Основна предност 12 11кв унутрашњег Вцб вакуумског прекидача лежи у усвајању треће генерације чврста инкапсулирана технологија изолације, значајан напредак у еволуцији вакуумског прекидача технологија изолације. Од ваздушне изолације прве генерације и композитне изолације друге генерације до данашње трећа генерација чврсте инкапсулиране изолације, Усуне је континуирано оптимизовао структуру изолације, решавајући болне тачке традиционалних производа који су подложни утицајима околине и имају лошу стабилност, чиме је покренута технолошка надоградња вакуумских прекидача у индустрији.
Изолација полова вакуумских прекидача је претрпела три генерације технолошке надоградње. Усуне ВС-12 (ВЕП-12) серија усваја најнапреднију технологију изолације са чврстом капсулом треће генерације, постижући квалитативни скок:
Делови под напоном су потпуно изложени ваздуху. На ниво изолације у великој мери утичу фактори животне средине као што су као што су влага, прашина, транспортни удари и мале животиње, што доводи до лоше стабилности и високе стопе отказа.
Комора за гашење лука је заштићена чахуром од епоксидне смоле, али делови под високим напоном нису потпуно запечаћени и још увек под утицајем спољних фактора као што су прашина, влага и инсекти, не успевају да суштински решавају проблем прилагодљивости животне средине.
Кроз АПГ технологију, комора за гашење лука и горњи и доњи излазни терминали су инкапсулирани са епоксидна смола. Ово не само да смањује запремину коморе за гашење лука, већ и потпуно изолује опрема од утицаја спољашњег окружења (прашина, влага, итд.), значајно побољшава временске прилике отпорност и радну стабилност. Епоксидна смола такође служи као примарна изолација и механичка подршка, са супериорна расподела електричног поља и напона у поређењу са различитим изолационим преградама неправилног облика структуре, обезбеђујући дуготрајан стабилан рад опреме.
Користећи трећу генерацију чврсте инкапсулиране изолационе технологије, на њега не утиче спољашње окружење, има високу поузданост изолације и ефикасно избегава кварове изолације узроковане факторима околине.
Дуг механички век (до 20.000 циклуса, 10.000 циклуса за 50КА), висока струја кратког споја (20-40КА), брза брзина отварања и затварања, омогућава брзу изолацију квара и штити безбедан рад уређаја електроенергетског система.

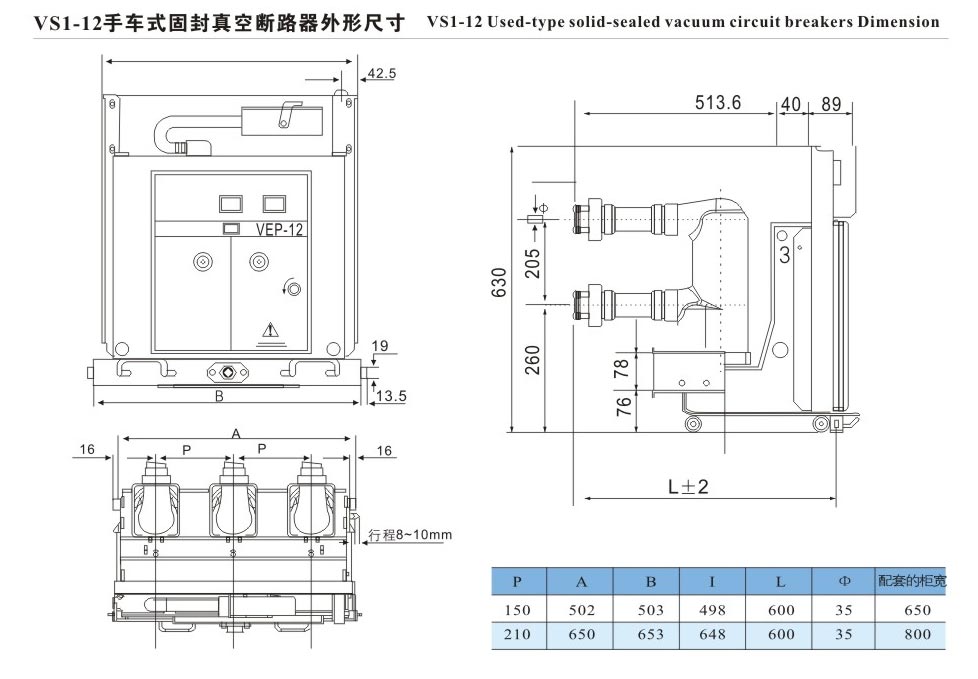

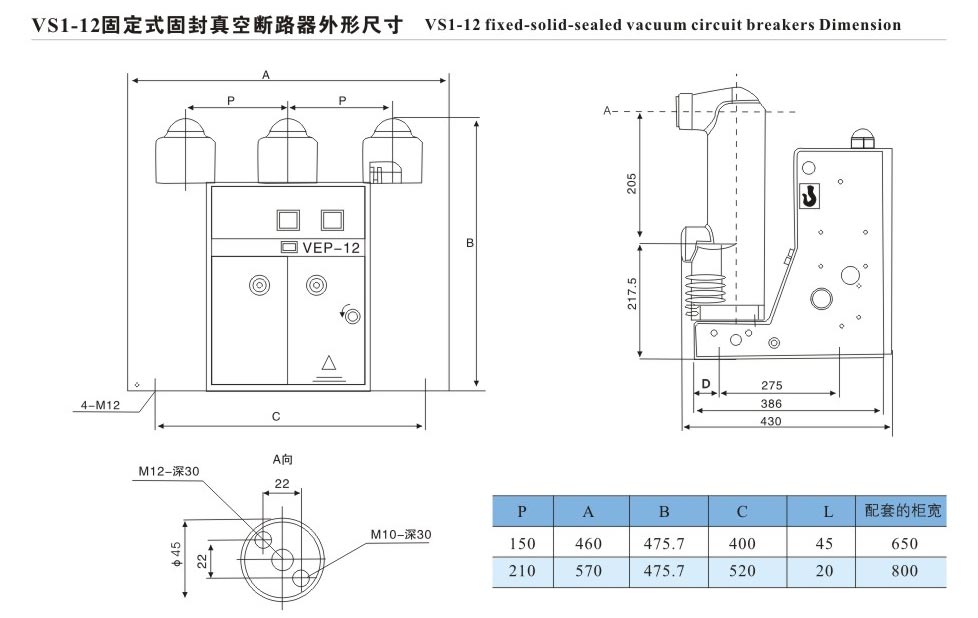

Технологија чврсте инкапсулације смањује величину производа; доступне су фиксне опције и опције типа фиоке, што омогућава флексибилна интеграција са различитим разводним уређајима и прилагодљивост ограниченом инсталационом простору у унутрашњој дистрибуцији собе.
Чврста инкапсулирана структура спречава спољну корозију делова под напоном, смањујући учесталост одржавања и постизање примарног рада без одржавања, значајно уштедећи накнадне трошкове одржавања корисника.
Као професионални произвођач, Усуне је успоставио свеобухватан систем инспекције квалитета на свом кинеском фабрика. Сваки производ се подвргава ригорозном тестирању перформанси пре него што напусти фабрику како би се осигурали параметри испуњавају стандарде и квалитет је поуздан.
Вакумски прекидач Усуне ВС-12 (ВЕП-12) серије 12 11кв за затворене Вцб има одличне техничке параметре, у потпуности испуњава захтеве 12/11кВ средњенапонских електродистрибутивних система. Кључне спецификације су приказане у табела испод (параметри се односе на коморе за гашење лука домаће производње):
| серијски бр. | Име | Јединица | Параметар |
| 1 | Називни напон | кВ | 12 |
| 2 | Називни ниво изолације | - | 1мин Издржљиви напон фреквенције снаге: 42кВ; Називни отпорни напон импулса муње: 75 кВ |
| 3 | Називна фреквенција | ХЗ | 50 |
| 4 | Називна струја | КА | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Називна струја прекида кратког споја | КА | 20, 25, 31.5, 40 |
| 6 | Називна краткотрајна отпорна струја | - | 20, 25, 31.5, 40 |
| 7 | Називно трајање кратког споја | S | 4 |
| 8 | Називна вршна отпорна струја | КА | 50, 63, 80, 100 |
| 9 | Називна струја кратког споја и прекида | - | 50, 63, 80, 100 |
| 10 | Издржљиви напон фреквенције снаге секундарног кола (1 мин) | V | 2000 |
| 11 | Називна струја прекидања једне/позадинске кондензаторске банке | A | 630/400 (800/400 за 40КА) |
| 12 | Називна струја стварања кондензаторске банке | A | 12.5 |
| 13 | Време отварања | гђа | 20-50 |
| 14 | Време затварања | гђа | 35-70 |
| 15 | Мецханицал Лифе | Тимес | 20000 (10000 пута за 50КА) |
| 16 | Називна тренутна времена прекида | Тимес | 20000 (10000 пута за 50КА) |
| 17 | Називна времена прекида струје кратког времена | Тимес | 50 (30 пута за 40КА, 20 пута за 50КА) |
| 18 | Дозвољена кумулативна дебљина хабања покретних и статичких контаката | мм | 3 |
| 19 | Називни радни напон затварања и отварања | V | АЦ110/220, ДЦ110/220 |
| 20 | Називни напон мотора за складиштење енергије | V | АЦ110/220, ДЦ110/220 |
| 21 | Називна снага мотора за складиштење енергије | W | 70 (80 за 40КА, 50КА) |
| 22 | Време складиштења енергије | S | ≤10 |
| 23 | Удаљеност контакта | мм | 11±1 |
| 24 | Овер Травел | мм | 3,5±0,5 |
| 25 | Контакт Цлосинг Боунце Тиме | мс | ≤2 |
| 26 | Трофазни синхронизам отварања и затварања | мс | ≤2 (≤3 за 40КА, 50КА) |
| 27 | Просечна брзина отварања | м/с | 0.9-1.2 |
| 28 | Просечна брзина затварања | м/с | 0,5-0,8 |
| 29 | Отпор главног проводног кола | μΩ | ≤60 (630А); ≤50 (1250А); ≤35 (1600-2000А); ≤25 (≥2500А) |
| 30 | Притисак затварања контакта | N | 2000±200 (20КА); 2400±200 (25КА); 3100±200 (31.5КА); 4250±250 (40КА); 6500±500 (50КА) |
| 31 | Називна секвенца операција | - | 0-0,3с-цо-180с-цо; 0-180с-цо-180с-цо (за 50КА) |
Да бисте проверили поузданост и применљивост Усуне ВС-12 (ВЕП-12) серије 12 11кв унутрашњег Вцб вакуумског кола Бреакер, овај производ је успешно примењен на пројекат реновирања дистрибуције електричне енергије у великој хемикалији индустријски парк у источној Кини (кључни локални пројекат модернизације индустрије). Парк има сложене услове рада, висока влажност, висок ниво прашине и честе промене у оптерећењу. Постојећи прекидачи често доживјели кварове изолације због фактора околине, што је утицало на нормалну производњу у парку.
Након детаљне истраге и поређења, парк је одабрао Усуне као свог одређеног добављача, усвојивши 36 Усуне ВС-12 (ВЕП-12) серија фиксних ВЦБ-а за затворене просторе, све производи Усуне у својој кинеској фабрици. Овај производ користи трећа генерација чврсте инкапсулиране изолационе технологије, која се ефикасно одупире ефектима високе влажности и прашина у индустријском парку. Његова називна струја прекида кратког споја од 31,5 кА у потпуности задовољава заштиту напајања потребе опреме велике снаге у парку.
Од свог званичног пуштања у рад у октобру 2024., 36 ВЦБ јединица је радило стабилно више од шест месеци без икаквих изолације или оперативне грешке, постижући просечну стопу отказа од 0. Ово значајно смањује трошкови рада и одржавања електроенергетског система, обезбеђивање континуираног и стабилног рада производне опреме. Пројекат је високо препознат од руководства парка, а Усуне су постале дугорочна електроенергетска опрема добављач за парк.
А1: Механички век трајања производа је до 20.000 циклуса (10.000 циклуса за класу 50кА), а називна струја прекидни циклус је 20.000 циклуса (10.000 циклуса за класу 50кА). Захваљујући усвајању треће генерације Технологија изолације чврсте заптивке, примарна страна производа не захтева одржавање. У свакодневној употреби, само периодично инспекције секундарног кола и радних механизама (као што су мотор за складиштење енергије и рад напон), чишћење површине опреме и спречавање нагомилавања прашине да би се ефикасно проширили животни век опреме.
А2: Да. Производ користи технологију изолације са чврстом заптивком треће генерације, која обухвата гашење лука комора и горњи и доњи излазни терминали са епоксидном смолом коришћењем АПГ процеса. Ово потпуно изолује високонапонске компоненте под напоном из спољашње средине, спречавајући их да буду под утицајем прашине, влаге, инсекти, итд. Показује одличну отпорност на временске услове и прилагодљивост околини, што га чини савршено погодним за оштре унутрашње средине као што су висока влажност, прашњаве индустријске радионице, хемијска постројења и рудници. Стварно случајеви примене у хемијском индустријском парку Источне Кине такође то потврђују.
