36 кВ високонапонски вакуумски прекидач

Усуне 36 кВ високонапонски вакуумски прекидач је дизајниран за захтевне апликације за дистрибуцију електричне енергије где Потребне су стабилне перформансе прекида, флексибилна конфигурација и поуздана контрола. Са оптимизованим ВС1 дизајн структуре, напредна технологија прекида вакуума и опционе функције интелигентне заштите, производ пружа поуздано решење за модерне високонапонске прекидачке системе.

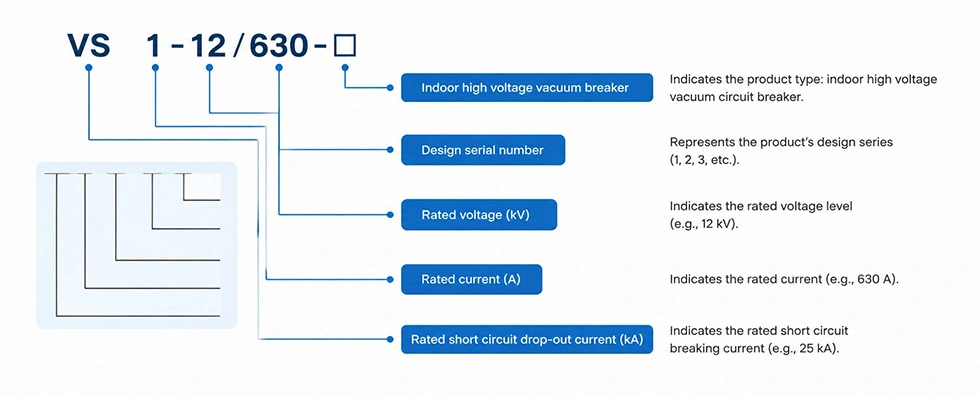

Модел производа и значење

Струцтурал Десигн

Фиксна структура инсталације

За пројекте високонапонских расклопних уређаја, механичке димензије и компатибилност ормана су критични фактори избор опреме.

Фиксна структура ВС1 је дизајнирана са оптимизованим инсталационим димензијама, омогућавајући инжењерима да интегришу прекидач у различите конфигурације ормана према захтевима називне струје.

Стандардна структура подржава различите ширине ормара и тренутне нивое, пружајући флексибилност за различите пројекти електричних система.

Оптимизовани механички распоред помаже да се смање потешкоће при инсталацији уз побољшање координације опреме високонапонске разводне апаратуре.

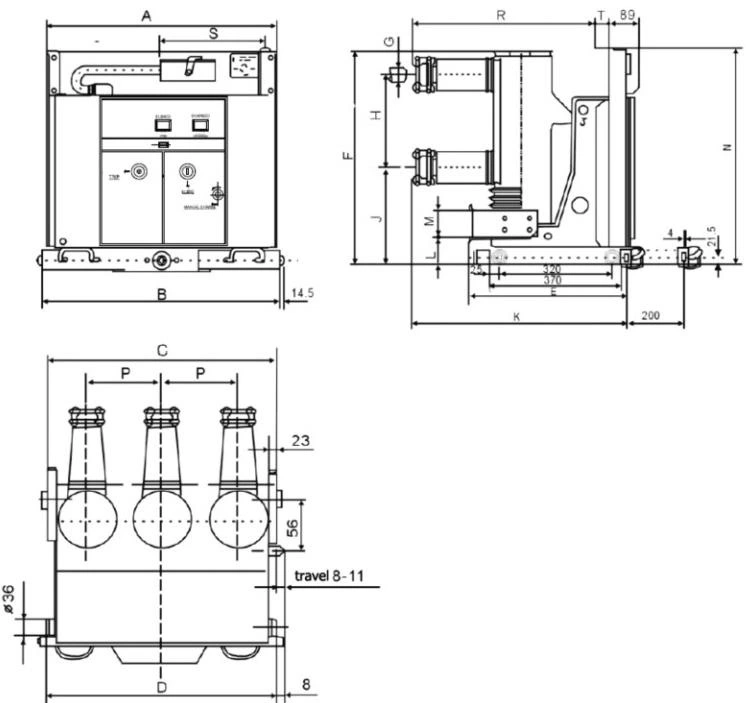

ВС1 цртеж структуре и димензије уградње

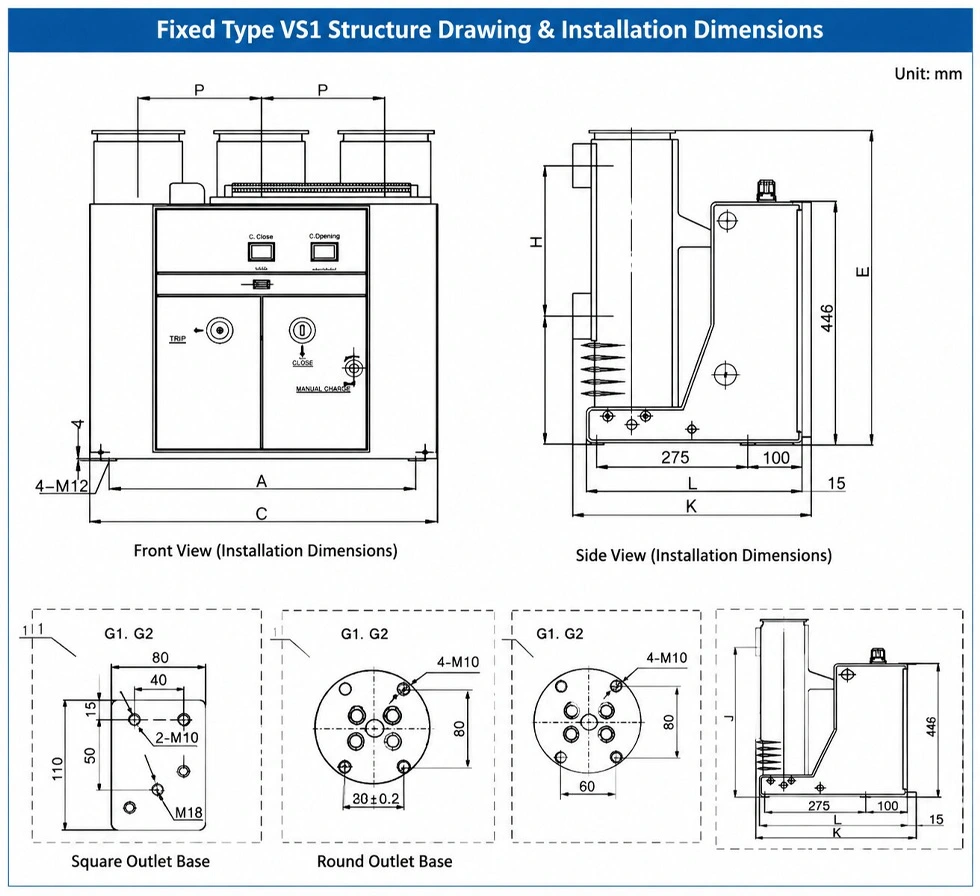

Фиксни тип ВС1 Цртеж структуре и инсталационе димензије

Усклађивање димензија инсталације

Прецизно усклађивање димензија је важно за смањење инжењерских модификација током инсталације пројекта.

ВС1 серија обезбеђује стандардизоване инсталационе димензије укључујући положај уградње, распоред терминала и захтеви за интерфејс кабинета.

Овај стандардизовани дизајн омогућава купцима да изаберу одговарајуће конфигурације у складу са капацитетом система и кабинетом захтевима.

Електрични контролни систем

Поуздан дизајн управљачког кола

Контролни систем директно утиче на поузданост рада високонапонске склопне опреме.

Усуне 36 кВ високонапонски вакуумски прекидач усваја професионални дизајн управљачког кола са опционим компоненте укључујући завојницу за затварање, завојницу за отварање, помоћне прекидаче, завојницу за блокирање, систем за складиштење енергије мотора и прекострујни калем за окидање.

Ова конфигурација омогућава инжењерима да прилагоде контролни систем према различитим захтевима пројекта.

Функције заштите

Контрола против одбијања

Током електричног рада, поновљени сигнали затварања могу изазвати ненормалне радње пребацивања.

Опциони релеј против одскока помаже у спречавању поновљених операција затварања искључујући круг за затварање када сигнал за затварање остаје активан предуго.

Ова функција побољшава стабилност рада и штити механички радни механизам од непотребног понављања радње.

Блоцкинг Протецтион

Функција блокирања спречава неправилан рад када контролни услови нису задовољени.

Када секундарно контролно напајање није активирано или не задовољава захтевани опсег напона, долази до блокаде механизам спречава несигурне операције затварања.

Овај дизајн побољшава радну сигурност у сложеним високонапонским окружењима.

Заштита од прекомерне струје

Опциона функција искључења преко струје обезбеђује интелигентну заштиту од квара.

Систем прима сигнале трофазне струје са секундарне стране струјног трансформатора и упоређује их са унапред подешене вредности. Када струја пређе подешену вредност, заштитна јединица шаље сигнал за искључење за отварање прекидач и заврши процес заштите од квара.

Конфигурација ожичења

Флексибилне опције повезивања

Различити пројекти могу захтевати различите распореде управљачких кола.

Производ подржава опционе конфигурације ожичења на основу захтева купаца, укључујући комбинације са функција против одбијања, функција блокирања и опције радне снаге.

Флексибилан дизајн ожичења омогућава бољу интеграцију са различитим системима заштите и аутоматизације.

Обавештење о повезивању једносмерне струје

Када се користи рад на једносмерној струји, поларитет терминала са испрекиданом кутијом треба да остане доследан.

Поларитет ожичења мотора треба да прати наведену шему како би се обезбедио исправан рад складиштења енергије.

Дијаграм ожичења представља прекидач у испитном положају без складиштења енергије иу отвореном стању.

Исправно ожичење је неопходно за поуздан рад контролног система.

Инжењерске предности

Могућност примене високог напона

Високонапонски вакуумски прекидач Усуне 36 кВ је развијен за високонапонске дистрибутивне системе који захтевају поуздане перформансе пребацивања и дугорочну стабилност рада.

Његова оптимизована механичка структура, поуздана технологија прекида вакуума и флексибилна конфигурација контроле чине погодан је за пројекте дистрибуције електричне енергије где су сигурност и поузданост кључни фактори.

Једноставна системска интеграција

За инжењерске компаније и произвођаче расклопних уређаја, компатибилност са постојећим системима је важан избор фактор.

Стандардизована структура, више опција ширине ормана и конфигурабилна контролна кола поједностављују интеграцију у различита решења високонапонских расклопних уређаја.

Поређење производа

Стандардна конфигурација наспрам заштитне конфигурације

Када бирају високонапонске прекидаче, купци често морају да уравнотеже оперативне захтеве и заштиту функције.

Различите опције капацитета струје

Различити системи напајања захтевају различите тренутне могућности.

Одабир тачне струје помаже у побољшању ефикасности система и спречавању преоптерећења опреме.

Техничке спецификације

Информације о наручивању

Обавезни технички детаљи

Да би се обезбедила исправна конфигурација, купци треба да доставе комплетне техничке захтеве пре наручивања.

Тачне техничке информације помажу да се скрати време инжењерске потврде и побољшава ефикасност пројекта.

Сертификација квалитета

Међународни стандарди производње

Усуне примењује стриктно управљање квалитетом током развоја производа, производње и тестирања.

Ови сертификати демонстрирају Усуне-ову посвећеност снабдевању поузданом високонапонском електричном опремом за глобалних купаца.

ФАК

Које факторе треба узети у обзир при избору 36 кВ високонапонског вакуумског прекидача?

Купци треба да узму у обзир називни напон, називну струју, компатибилност ормана, захтеве управљања и заштиту функције.

Може ли прекидач да подржи прилагођене контролне функције?

Да. Функције као што су контрола против одбијања, заштита од блокирања и искључивање преко струје могу се конфигурисати према захтевима пројекта.

Зашто је компатибилност димензија кабинета важна?

Исправно механичко усклађивање смањује модификације инсталације и побољшава ефикасност интеграције система.

Које су заштитне функције доступне?

Производ може да подржи контролу против одбијања, заштиту од блокирања и интелигентне функције окидања преко струје.
