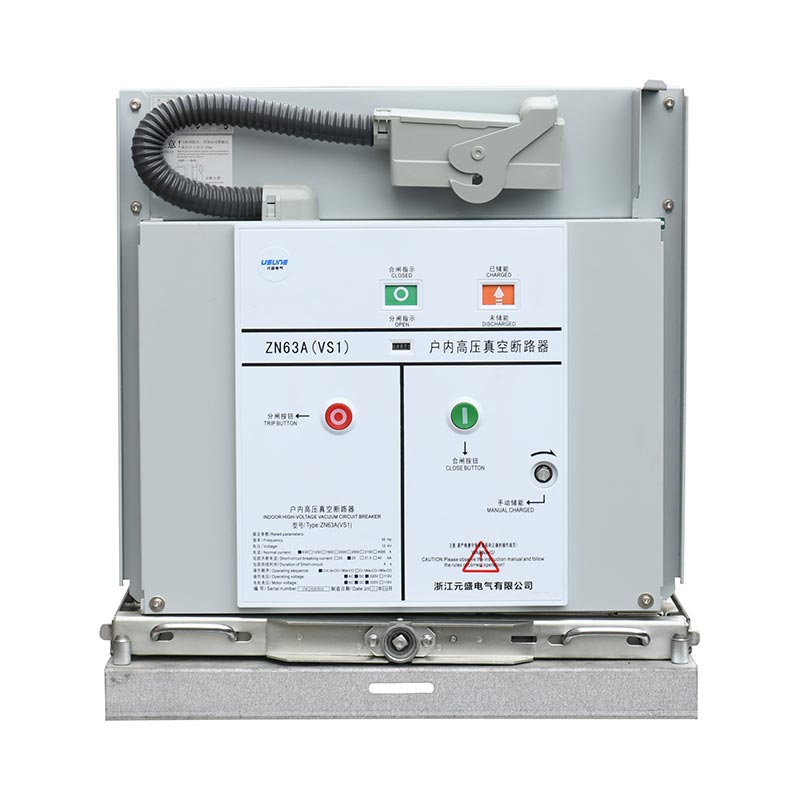

24кв вакуумски прекидач

24кВ вакуумски прекидач има интегрисани распоред, подржава ручно и складиштење електричне енергије и једноставан за руковање. Главно коло не захтева додатно одржавање. Вакумски прекидач је инкапсулиран помоћу АПГ-а технологија, која обезбеђује заштиту од загађења и пузања, продужава њен радни век и смањује одржавање трошкови. Укључује свеобухватан механизам за блокирање против погрешних операција како би се осигурала опрема и особље сигурност. Комора за гашење лука одржава стабилан вакуум, са отварањем ≤50мс и затварањем ≤100мс, пружајући брз одговор. Компатибилан је са различитим секундарним контролним напонима како би задовољио различите захтеве за напајање.

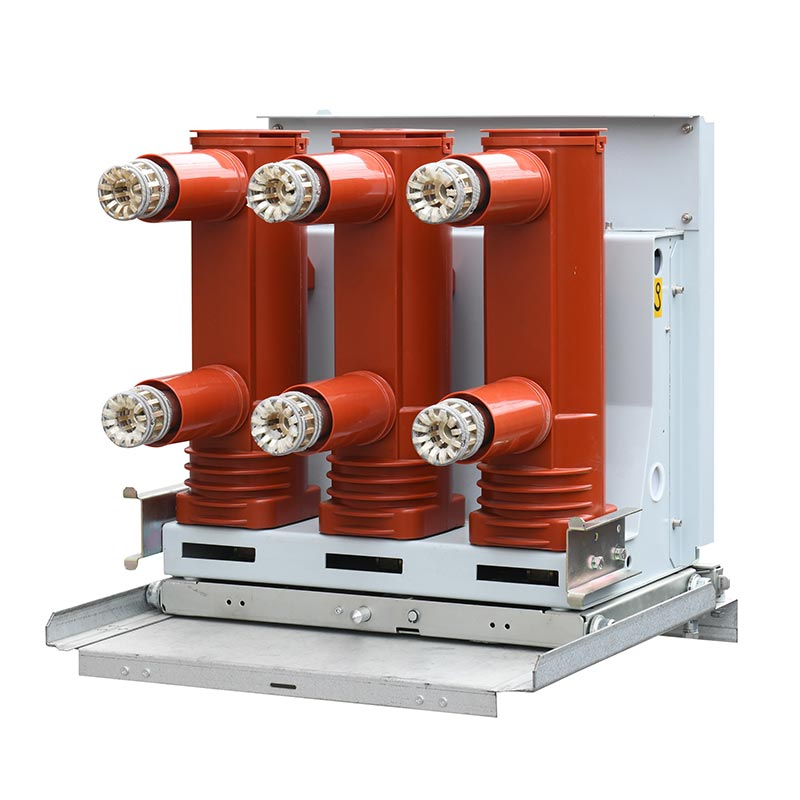

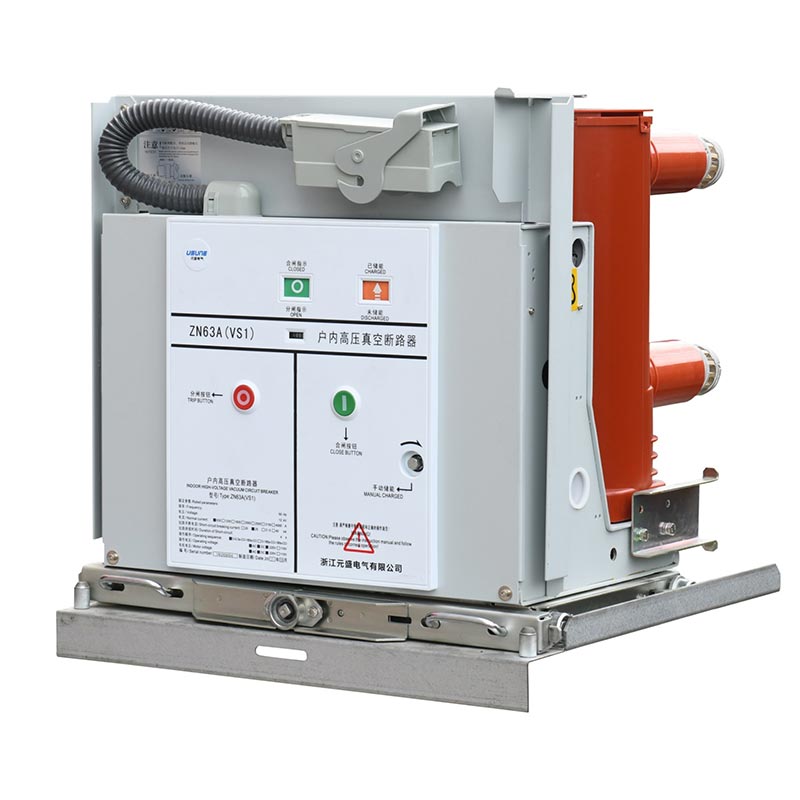

Вакумски прекидач од 24 кВ доступан је у стационарним и ручним моделима, компатибилан са различитим разводним уређајима. Називна струја се креће од 630А до 4000А, а струја кратког споја од 20кА до 50кА. Флексибилан избор заснован на потребе корисника омогућава прилагођавање честим радним сценаријима. Као професионални произвођач, Усуне користи зрели производни процеси, ригорозна контрола квалитета и свеобухватна техничка подршка за обезбеђивање високих перформанси вакуумски прекидачи за глобалне кориснике. Штавише, користећи ресурсе искусних добављача, Усуне постиже ефикасна сарадња у ланцу снабдевања, обезбеђивање благовремене испоруке производа и стабилног квалитета.

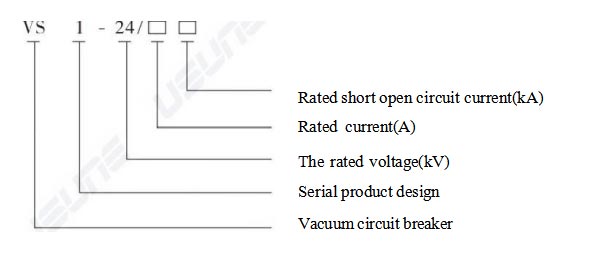

Модели значења

Основни технички параметри

1.Основни електрични параметри

2. Кључни структурни параметри

- Удаљеност контакта: 13±1мм;
- Прекорачење: 3,5±0,5 мм;
- Просечна брзина отварања: 0,9-1,2м/с;
- Просечна брзина затварања: 0,5-0,8м/с;
- Дозвољена дебљина хабања покретних и непокретних контаката: ≤3мм;
- Отпор главног проводног кола: ≤60μΩ (630А), ≤55μΩ (1250А), ≤35μΩ (1600-2000А), обезбеђујући стабилну проводљивост.

3. Параметри прилагодљивости околини

Радна температура: -15℃~+40℃; Дневна релативна влажност ≤95%, Месечна релативна влажност ≤90%; Висина ≤1000м (прилагодљиво за посебне висине); Сеизмички интензитет ≤8 степени; Погодно за локације без капања воде, запаљиви и експлозивни материјали, корозивни гасови и јаке вибрације; прилагодљив клими већине делова Кина.

Применљиви сценарији

Вакумски прекидач Усуне 24кВ, са својим врхунским перформансама, широко се користи у следећим сценаријима, покривају више области као што су енергија, индустрија и инфраструктура:

1. Електране и трафостанице: Као основна опрема за контролу и заштиту за кола за дистрибуцију енергије, он је користи се за искључивање и затварање струја кола, штитећи критичну опрему као што су трансформатори и сабирнице од преоптерећења и оштећења од кратког споја;
2. Индустријска предузећа: Погодно за системе дистрибуције електричне енергије високог напона у индустријама као што су металургија, хемијског инжењеринга, производње машина и текстила, задовољавајући потребе честих покретања и гашења производна опрема и велике флуктуације оптерећења;
3. Инфраструктура: Користи се за дистрибуцију електричне енергије високог напона у градском железничком транзиту, високим зградама и комерцијалним комплекси, који обезбеђују стабилно напајање и побољшавају поузданост напајања;
4. Ново енергетско поље: Погодно за подршку система дистрибуције енергије фотонапонских електрана и енергије ветра постројења, која поседују добре анти-интерферентне способности и прилагођавају се карактеристикама оптерећења нове енергетске снаге генерације.

Студија случаја примене у стварном свету

Студија случаја: Пројекат надоградње система за дистрибуцију електричне енергије високог напона у великом хемијском индустријском парку

1. Позадина пројекта

Постојећи прекидачи у парку патили су од недовољне поузданости и високих трошкова одржавања, захтева надоградњу на 24кВ вакуумске прекидаче са високом поузданошћу, ниским одржавањем и компатибилношћу са корозивним хемијским окружењем.

2. Решење

Изабрана су 32 ручна прекидача Усуне (1600А/31,5кА). Изолациона структура је оптимизована за повећана отпорност на корозију. Обезбеђене су смернице за инсталацију и техничка обука како би се обезбедило на време испорука.

3. Резултати апликације

Опрема је радила стабилно и без кварова, смањујући трошкове одржавања за 60%. Било је компатибилно са постојеће расклопне јединице, скраћујући циклус изградње. Парк је одредио Усуне као дугогодишњег партнера.

Осигурање производње и ланца снабдевања

1. Осигурање производње

Усуне поседује савремену фабрику, по међународним и домаћим стандардима. Сваки производ је подвргнут ригорозном поступку фабричка испитивања, а успостављен је и систем следљивости квалитета целог процеса.

2. Осигурање ланца снабдевања

Дугорочна сарадња са висококвалитетним добављачима, коришћење познатих брендова за основне компоненте и оптимизовано снабдевање управљање ланцем обезбеђује испоруку производа на време.

3. Сервис након продаје

Пружамо упутства за инсталацију, техничку обуку и услуге решавања проблема. Бесплатна поправка и замена делови се нуде током гарантног рока, а доживотна техничка подршка је обезбеђена након гарантног рока.

Упутства за конфигурацију производа и наручивање

1. Опционе конфигурације

- Начин рада: ручни + складиште електричне енергије (Стандард);
- Заштитни уређаји: Опциони уређаји за окидање прекомерне струје, поднапона/губитка напона;
- Уређаји за уземљење: опциона решења за уземљење од 650В, 800В, 1000В;
- Помоћне компоненте: опциони релеји против пумпања, електромагнети за закључавање итд.

2. Информације о поруџбини Налози морају навести

Модел производа, начин уградње и количина; оцењени параметри; опционе конфигурације; секундарна контрола напон; резервних делова и посебних захтева
