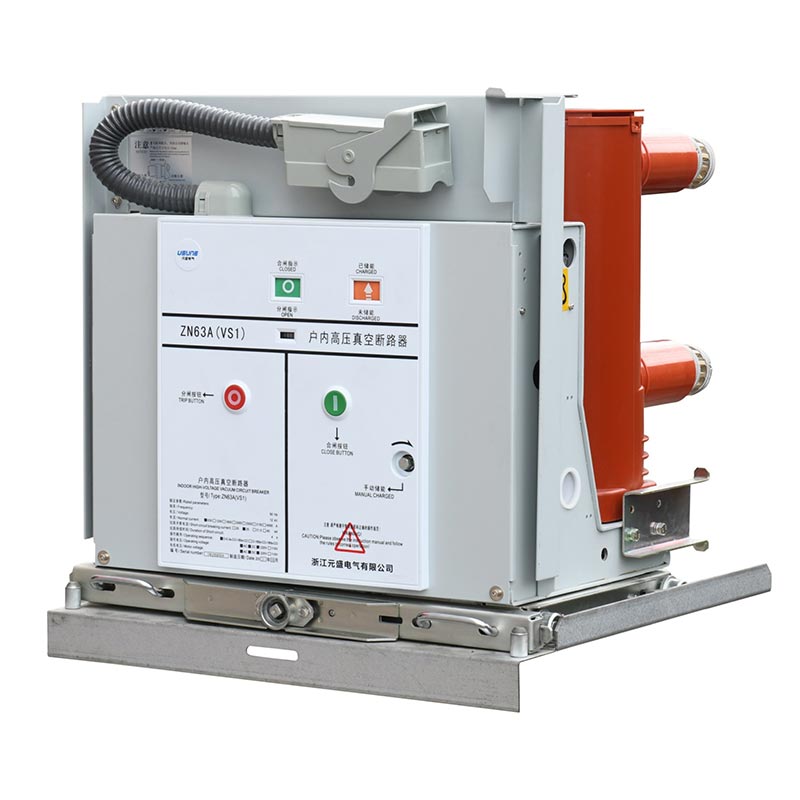

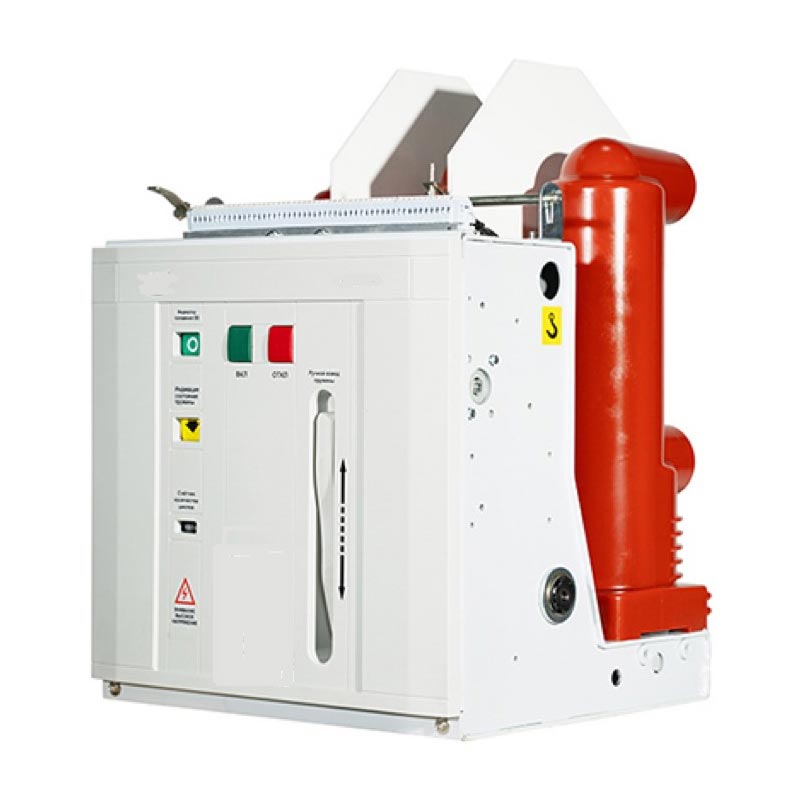

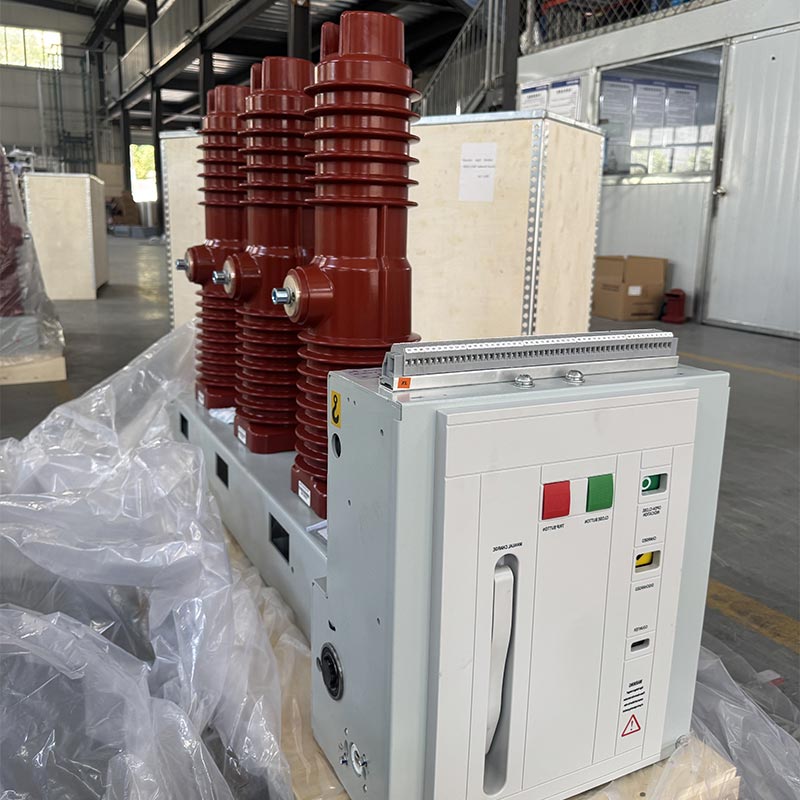

Унутрашњи високонапонски вакуумски прекидач

Усуне ВС1(ЗН63)-12 серија затворених високонапонских вакуумских прекидача је основна електрична заштита и контрола уређај за 12кВ електроенергетске системе. Интегрисани дизајн механизма са опругом и кућишта прекидача смањује међупреносне везе, смањује потрошњу енергије и буку и побољшава рад производа поузданост. Главно коло користи интегрално чврсте полове, чиме се постиже минијатуризација прекидача, побољшање прилагодљивости животне средине и животног века и омогућавање рада без одржавања у већини сценарија.

Предности производа

1.Висока поузданост

Вакумски прекидач је уздужно уграђен у цевасти изолациони цилиндар направљен од епоксидне смоле АПГ, пружа одличну отпорност на пузање и ефикасно спречава накупљање прашине и спољашње сметње. То може стабилно да ради чак иу влажним и јако загађеним срединама.

2.Флексибилна конфигурација

Може се дизајнирати као фиксна инсталациона јединица или опремљена наменским актуатором за формирање јединице фиоке. То савршено се уклапа са централно монтираним разводним уређајем типа КИН28А-12 (ГЗС). Фиксни тип се такође може користити у фиксни разводни уређај серије КСГН.

3. Прилагодљив за честе операције

Користећи јединствене предности прекида вакуума, посебно је погодан за сценарије који захтевају чест рад на називној радној струји и поновљени прекид струје кратког споја, нудећи јаке практичност.

4. Усклађеност са стандардом

Строго се придржава ГБ/Т1984-2014 "Високонапонски прекидачи", ЈБ3855-1996 "3.6~40.5кВ Индоор Хигх Волтаге Вакумски прекидачи", ДЛ/Т403-2000 "12~40,5кВ вакуумски прекидачи наруџбине технички услови", и ИЕЦ62271-100:2008 стандарди, обезбеђујући ауторитативно осигурање квалитета.

Тецхницал Параметерс

Структура и функција

1.Овералл Струцтуре

Усуне ВС1(ЗН63)-12 Вакуумски прекидач високог напона у затвореном простору усваја интегрисану структуру са оперативним механизам и комора за гашење лука распоређена напред и позади. Главно проводно коло је трофазно подна конструкција. Овај јединствени дизајн значајно смањује накупљање прашине у комори за гашење лука површине, спречавајући спољашњи фактори на комору за гашење вакуумског лука. Чак и у влажним и јако загађеном окружењу, одржава одличну отпорност на напон и висок отпор, надмашујући сличне производи.

2. Структура оперативног механизма

Радни механизам је раван механизам са опругом са ручним и електричним складиштењем енергије функције. Радни мотор се налази у орману испред коморе за гашење лука. Кабинет је подељен на пет монтажних простора са четири међупреграде, од којих свака садржи складиште енергије, пренос, окидање, и бафер компоненте радног механизма. Интегрисани дизајн коморе за гашење лука а радни механизам обезбеђује висок степен усклађености између перформанси оперативног механизма и Захтеви за отварање и затварање коморе за гашење лука, смањење сувишних компоненти, смањење енергије потрошњу и буку, и побољшање поузданости рада прекидача.

Оперативно окружење

1. Температура околине: максимално +40℃, минимално -15℃
2. Влажност околине: Дневна просечна релативна влажност ≤95%; Просечна месечна релативна влажност ваздуха ≤90%; Дневни просек притисак водене паре ≤22×10⁻³МПа; Просечан месечни притисак водене паре ≤1,8×10⁻³МПа
3. Надморска висина: Не прелази 1000м
4. Сеизмички интензитет: Не прелази 8 степени
5. Атмосферско окружење: нема значајне прашине, дима, корозивних или запаљивих гасова, испарења или сланог спреја загађење околног ваздуха.

Напомена: Ако су горе наведени услови нормалног радног окружења прекорачени, консултујте се са нашим произвођачем унапред да прилагодите производ према стварним условима рада.

Инсталација и пуштање у рад

1. Проверите да ли је прекидач струјног кола оштећен током транспорта и складиштења. Ако се пронађе било какво оштећење, престаните да га користите одмах и контактирајте нашег добављача за подршку након продаје.
2. Уклоните прљавштину (нарочито са површине изолације). Прљавштина настала током транспорта или складиштења може утицати перформансе изолације производа и могу чак изазвати безбедносне опасности.
3. Ручно управљајте прекидачем у складу са прописима за складиштење енергије, затворите и отворите, посматрајући да ли статус складиштења енергије и индикатори положаја отворен/затворен су нормални.
4. Укључите прекидач користећи погонско напајање за складиштење енергије, затворите и отворите, посматрајући да ли статус складиштења енергије и индикатори положаја отворен/затворен су нормални.
5. Рад прекидача типа ручне колица: Уметните ручицу за потискивање у отвор за потискивање, окрените је у смеру казаљке на сату да бисте напред, и супротно од казаљке на сату да се увуче, са укупним ходом унапред од 300±3 мм; у отвореном положају, глатко померите га у радни или пробни положај, окрећући ручицу 30 пута средњом брзином док се не чује звук "клик", показујући да је у исправном положају (не користите претерану силу да бисте избегли оштећење потисног механизма), и истовремено ће се повезати одговарајуће коло индикатора положаја.

Напомена: Ако је изабран уређај за закључавање за затварање, напајање струјног кола за закључавање мора бити повезано откључајте га пре него што затворите коло.

Случај примене у стварном свету

Студија случаја: Пројекат дистрибуције електричне енергије у урбаном комерцијалном комплексу

Комерцијални комплекс од 150.000㎡ (интегрише тржни центар, пословну зграду и хотел) у главном пословном округу из Хангџоуа, Кина, захтевали су високонапонске прекидаче са стабилним перформансама, прилагодљивост честим рад, и висока сигурност како би се осигурао континуитет укупног напајања. Након поређења различитих опција, клијент је одабрао Усуне ВС1-12/630-25 унутрашњи високонапонски вакуумски прекидач типа ручних колица, који је поставио 20 јединица за руковање заштитом од кратког споја и контролом оптерећења високонапонског и нисконапонског система дистрибуције електричне енергије комплекса. Од пуштања у рад, радио је стабилно без икаквих кварова, са временом изолације квара смањеним на 0,3 секунде, ефикасно обезбеђује нормалан рад електричне опреме и зарађује високе похвале од стране клијента.

ФАК

П1: Шта ако се унутрашњи високонапонски вакуумски прекидач користи у окружењу изван нормалног опсега?

А1: Ако стварно радно окружење прелази нормалне услове (као што је висина изнад 1000м, температура околине испод -15℃ или изнад +40℃, итд.), потребно је унапред консултовати нашег произвођача. Наша фабрика ће прилагодите производе на основу стварних параметара животне средине, као што су побољшање перформанси изолације и оптимизација заптивне структуре, како би се обезбедио стабилан рад у циљном окружењу.

П2: Како одржавати прекидаче серије Усуне ВС1-12 да бисте продужили њихов радни век?

А2: Производ усваја интегрисани чврсти стуб и интегрисану структуру, постижући рад без одржавања под нормалном употребом. Само периодичне провере чистоће површине прекидача (посебно изолације површине), уклањање прашине и прљавштине и посматрање индикатора отворене/затворене позиције и статуса складиштења енергије су обавезни. Ако се открију било какве абнормалности, одмах престаните да користите производ и контактирајте нашег добављача за професионално одржавање након продаје како би се спречила даља оштећења.

П3: Да ли су прекидачи серије Усуне ВС1-12 компатибилни са другим маркама склопних уређаја?

А3: Да. Производ је дизајниран у складу са националним и међународним стандардима и савршено је компатибилан са КИН28А-12 (ГЗС) тип централно монтирана расклопна јединица типа фиоке и фиксна расклопна опрема серије КСГН. Штавише, наше произвођач може прилагодити димензије производа и интерфејсе према специфичном моделу расклопног уређаја купца како би се осигурала компатибилност. Пре куповине, доставите параметре расклопног уређаја нашем добављачу за професионални савети за усклађивање.
