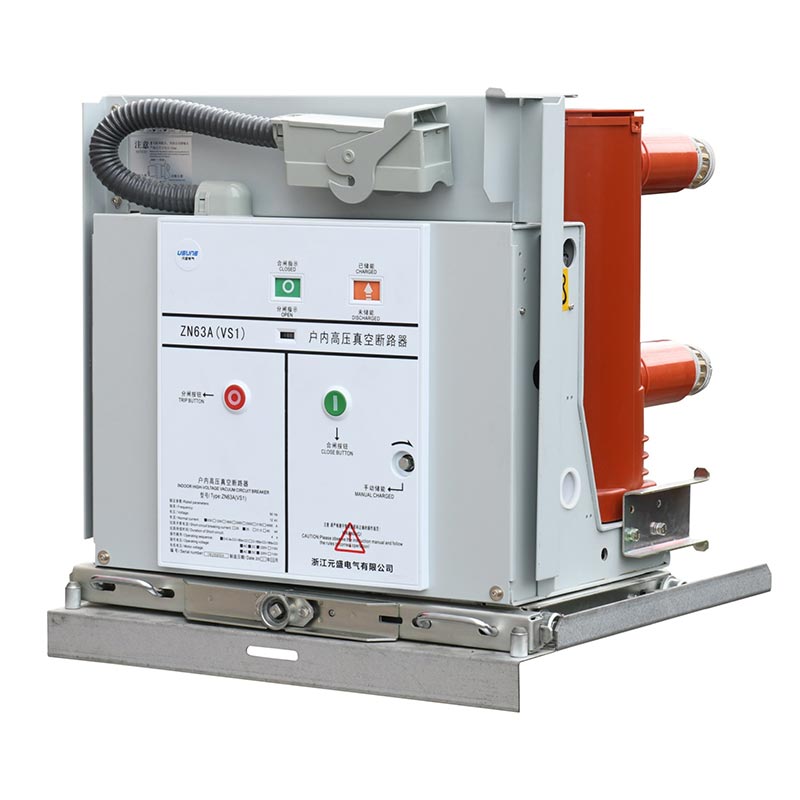

Бочно монтиран унутрашњи вакуумски прекидач

Унутрашњи вакуумски прекидач Усуне бочно монтиран је фиксни високонапонски склопни уређај који се првенствено користи у фиксним разводни уређај. Може се користити самостално или интегрисати у системе за напајање прстенасте мреже, кутијасте трансформаторе, и разне нестандардне системе напајања. Његова основна предност лежи у технологији гашења вакуумског лука, избегавање загађења и оштећења изазваних традиционалним медијима за гашење лука, ефективно побољшавајући напајање сигурност и стабилност. Овај производ самостално развија и производи Усунеова фабрика, са зрелим производни процеси и строга контрола квалитета, обезбеђујући стабилан и поуздан рад под различитим комплексима условима.

Стандарди и овлашћења за производе Да би се осигурала поузданост и усклађеност производа, Усуне бочни унутрашњи усисивач Прекидач се стриктно придржава ауторитативних домаћих и међународних стандарда, укључујући ГБ/Т1984-2014 „Хигх Напонски прекидачи", ЈБ3855-1996 "3,6~40,5КВ Вакумски прекидачи за затворене просторе високог напона", и ДЛ/Т403-2000 „Технички услови за наручивање вакуумских прекидача 12~40,5КВ“, и у складу је са релевантним захтевима ИЕЦ62271-100:2008. Сваки производ пролази ригорозну фабричку инспекцију пре изласка из фабрике, а све техничке параметри испуњавају захтеве дизајна, показујући Усуне-ову посвећеност квалитету производа и обезбеђујући безбедну употребу за корисника.

Радно окружење и применљивост

Бочно монтирани унутрашњи вакуумски прекидач је веома прилагодљив различитим окружењима и погодан за следећи услови рада у затвореном простору:

1. Температура околине: максимално +40℃, минимално -15℃
2. Влажност амбијента: Дневна просечна релативна влажност ≤95%, месечни просек ≤90%; дневни средњи притисак паре ≤22×10⁻³МПа, месечни просек ≤1,8×10⁻³МПа
3. Надморска висина: Не прелази 1000м
4. Сеизмички интензитет: Не прелази 8 степени
5. Атмосферско окружење: без значајне прашине, дима, корозивних и запаљивих гасова, пара или сланог спреја загађења.

Напомена: Ако стварно радно окружење премашује горе наведене нормалне захтеве, консултујте се са професионални произвођач Усуне да прилагоди одговарајуће решење производа.

Структура и функција

1. Укупна структура

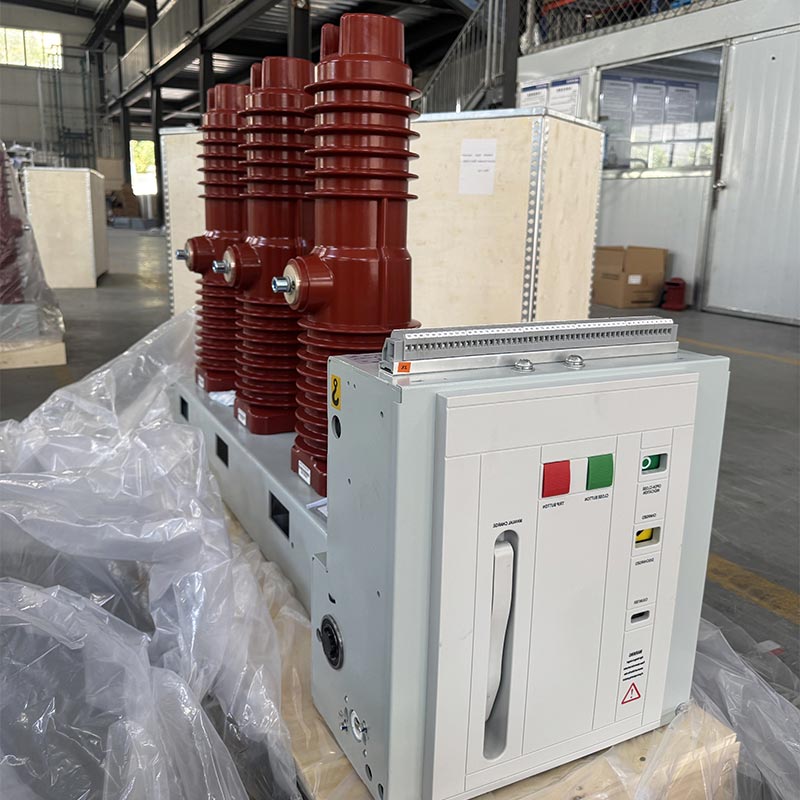

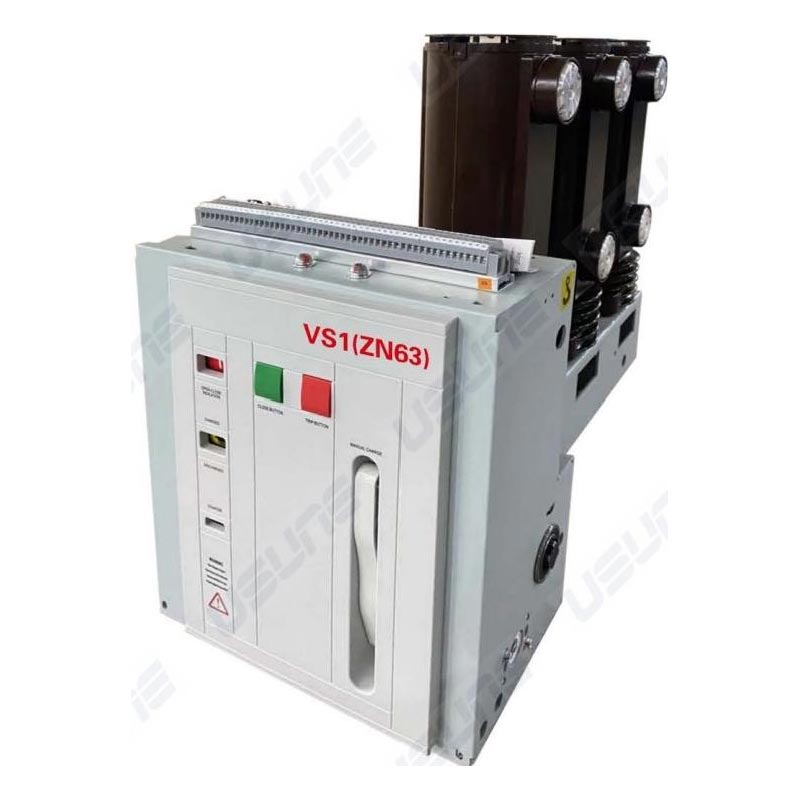

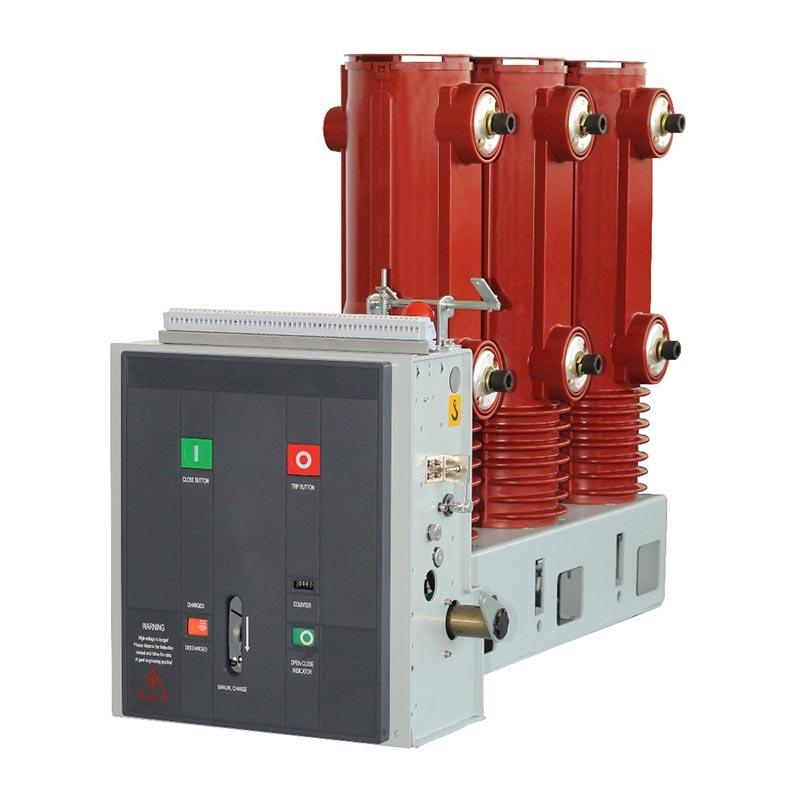

Унутрашњи вакуумски прекидач монтиран на бочној страни има распоред спреда-назад радног механизма и комора за гашење лука. Главни проводни круг је трофазни подни тип. Вакумски прекидац је уздужно уграђен у цевасти изолациони цилиндар направљен коришћењем АПГ процеса епоксидне смоле. Ово пружа одличне перформансе против пузања, значајно смањујући накупљање прашине на површини прекидача, спречавање спољашњих фактора да утичу на његов рад и обезбеђивање високих перформанси изолације чак и у влажним и јако загађене средине.

2. Структура оперативног механизма

Радни механизам је раван механизам са опругом, који подржава ручно и складиштење електричне енергије. Тхе радни мотор је инсталиран у предњем ормарићу прекидача. Кабинет је подељен на пет склопова просторе са четири међупреграде, у којима се налазе компоненте за складиштење енергије, пренос, окидање и бафер односно. Производ интегрише прекидач и радни механизам у један дизајн, обезбеђујући висок степен подударности између радних перформанси механизма и отварања и затварања прекидача захтевима. Ово смањује непотребне међукораке, смањује потрошњу енергије и буку и побољшава оперативну поузданост.

Главне спецификације и технички параметри

Инсталација и пуштање у рад

1. Проверите да ли је осигурач оштећен. Ако је оштећен, одмах престаните да га користите.
2. Уклоните загађиваче (посебно са изолационе површине). Загађивачи настали током транспорта или складиштење може утицати на перформансе изолације производа.
3. Ручно покрените прекидач за складиштење енергије и извршите операције затварања/отварања по потреби, посматрајући да ли су статус складиштења енергије и индикатори положаја затварања/отварања нормални.
4. Укључите прекидач за складиштење енергије и извршите операције затварања/отварања користећи радну снагу снабдевање, провера да ли су статус складиштења енергије и индикатори положаја нормални.
5. Рад прекидача типа ручне колица: Уметните ручицу за потискивање у отвор за потискивање, ротирајте у смеру казаљке на сату да напред и супротно од казаљке на сату за увлачење, са укупним ходом потиска од 300±3мм; у отвореном положају, глатко га померите у радни или испитни положај, ротирајући ручицу 30 пута средњом брзином док се не чује звук "клик", показујући да је у положају (не користите претерану силу да бисте избегли оштећење потисног механизма). У овом тренутку, тхе одговарајући индикатори положаја (С8, С9) ће бити активирани.

Напомена: Када користите уређај за закључавање за затварање, напајање струјног круга за закључавање мора бити прикључено да бисте га откључали пре затварања; када распакујете, радите у складу са захтевима за паковање, подижући колено прекидача како би се осигурало да је доњи излазни крак под оптерећењем, избегавајући јак удар и вибрације; уклоните уређај за подизање као потребно пре него што га ставите у кабинет.

Студија случаја примене у стварном свету

Случај: Велики индустријски парк у Јужној Кини купио је 50 Усуне бочно монтираних унутрашњих вакуумских прекидача (модел ВС1-12/1250-25) за своју производну радионицу електродистрибутивног система. Више производних линија у парку ради наизменично, што захтева честа пребацивања напајања и високу поузданост у прекиду струје кратког споја. Пошто монтажа и пуштање у рад 2024. године, производи су радили стабилно 12 узастопних месеци без отказа, ефикасна заштита и контрола електроенергетског система, смањење застоја опреме и побољшање парка ефикасност производње. Као локални кинески добављач, Усуне је обезбедио потпуне смернице за инсталацију на лицу места и услуге постпродајног одржавања, зарађујући високе похвале од купаца.

ФАК

П1: Шта ако стварно радно окружење прекидача премашује нормалне захтеве?

А1: Ако температура околине, влажност, надморска висина итд. премашују нормалне захтеве, контактирајте произвођач, Усуне, одмах. Професионални технички тим ће спровести анкету на лицу места и прилагодити а решење производа прилагођено посебном окружењу како би се обезбедио стабилан рад прекидача под посебним условима. Као одговоран добављач, Усуне је посвећен пружању персонализованих решења за сваког купца.

П2: Како одржавати унутрашњи вакуумски прекидач Усуне са стране да бисте продужили његов радни век?

А2: Рутинско одржавање углавном укључује три тачке: Прво, редовно чистите изолациону површину како бисте спречили прљавштину акумулација због утицаја на перформансе изолације; друго, редовно проверавајте статус складиштења енергије, индикатори отварања/затварања и ожичење како би се осигурало да нема лабавости или оштећења; треће, проводе ручно и електрично тестови рада сваких 6 месеци да би се проверила флексибилност и поузданост радног механизма. Поред тога, тхе фабрика пружа детаљан приручник за одржавање и упутства након продаје како би помогли корисницима да одржавају производ научно.
