Сумпор Хексафлуорид Прекидач Прекидач 126кв

Прекидач прекидача Усуне ЛВ36-110 сумпор хексафлуорид 126кВ је основни уређај за контролу и заштиту 110кВ системи за пренос и трансформацију и могу се користити и као прекидачи и склопна опрема група. Производ усваја интегрисану структуру за гашење лука са самонапајањем, са сваком фазом као једноструком подршком, јединица са једним прекидом. Све три фазе су уграђене на исти оквир, постижући механичку везу преко опруге радни механизам. Горњи део производа садржи порцеланску чауру коморе за гашење лука, средњи део садржи потпорну порцеланску чахуру и оквир, а кутију механизма у којој се налазе компоненте електричне контроле је окачен испод оквира, што резултира компактном структуром и практичним радом.

Цоре Адвантагес

1. Ауторитативна усклађеност

Усклађен са кинеским стандардима ГБ1984-2003 "АЦ високонапонски прекидачи" и ИЕЦ62271-100:2001 "Високи напон Расклопна и контролна опрема—Део 100: Прекидачи високог напона“, и прошао је ригорозно фабричко тестирање и сертификација како би се осигурала усклађеност и поузданост производа.

2. Врхунске перформансе

Користи принцип гашења лука „термална експанзија + потпомогнуто дување“, што резултира кратким луком време гашења, дуг електрични век и ниска радна бука; користи СФ6 гас са одличном изолацијом и луком својства гашења као медија, елиминишући ризик од сагоревања и експлозије, чинећи га погодним за густо насељена подручја.

3. Поуздани докази

Механизам са опругом има механички век до 6000 циклуса, годишњу стопу цурења СФ6 гаса од ≤0,5%, и отпор главног кола ≤80μΩ. Комплетни технички параметри и подаци тестирања потврђују стабилност производа.

4. Јака прилагодљивост

Широко прилагодљив суровим спољним окружењима, са опсегом температуре околине од -30℃ до +40℃ и надморском висином од ≤3000 метара. Снажна отпорност на ветар, лед и земљотресе, задовољавајући потребе различитих сценарија електроенергетских пројеката.

Основни технички параметри

Сумпор хексафлуоридни прекидач 126кВ има одличне електричне перформансе, са основним параметрима испуњавање високих стандарда енергетске опреме 126кВ, обезбеђујући стабилан рад у сложеним електроенергетским системима. Кључно језгро параметри су следећи:

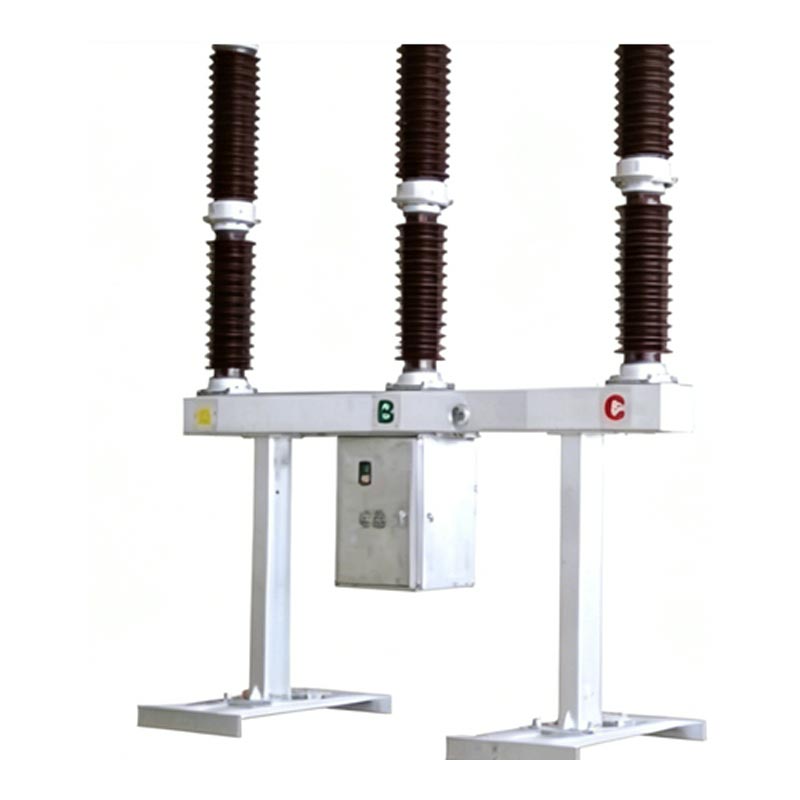

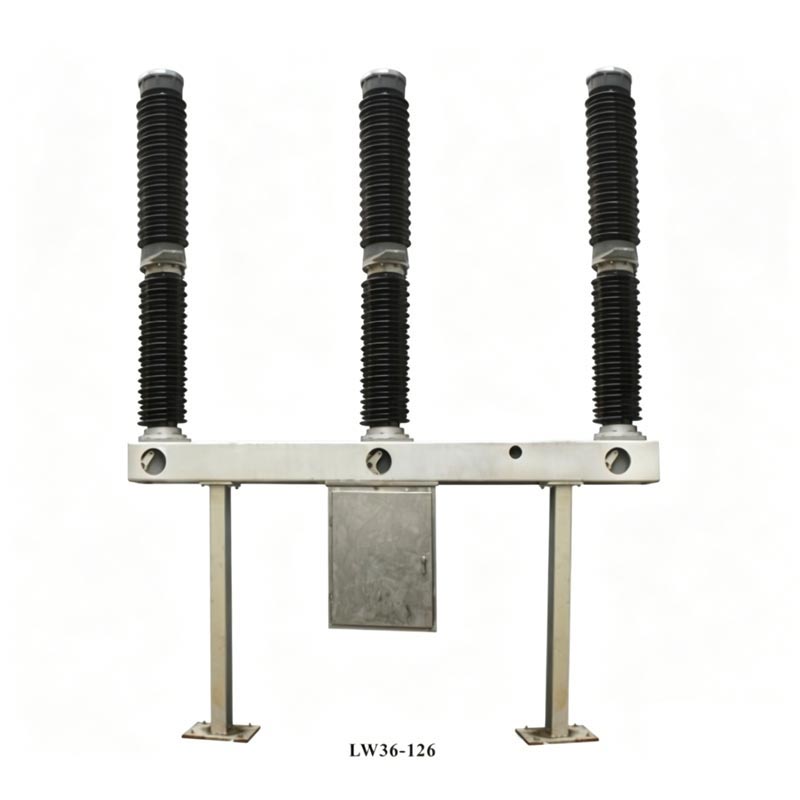

Укупна структура производа

Прекидач сумпорног хексафлуорида 126кВ састоји се од три фазе, од којих је свака опремљена самонапајајућим комора за гашење лука, потпорни изолациони уређај, адсорбент и непропусна структура. Употреба статичког заптивања О-прстенови и заптивач, док динамичко заптивање користи заптивање опругом, обезбеђујући одличну херметичност. Тхе преносни део повезује једнополни прекидач и радни механизам, ефикасно преноси радна снага; опружни погонски механизам има уграђену кутију механизма, која обезбеђује ручну, електричну енергију функције складиштења и поновног затварања, нудећи флексибилан и поуздан рад.

Принцип рада производа

1. Стање затварања: Струја система формира коло кроз терминале, стационарне контакте, покретне контакте, цилиндре, и међуконтакти, обезбеђујући нормалан пренос снаге.
2. Операција окидања: Под дејством радног механизма, покретни контакт се помера надоле, стварајући електрични лук када се покретни и стационарни контакти раздвоје; компримовани гас СФ6 у цилиндру дува лук кроз млазницу, а лук се гаси када струја пређе нулу.
3. Систем СФ6 гаса: Опремљен интегрисаним мерачем густине СФ6 и контролером са температурном компензацијом, може пратити притисак гаса у реалном времену. Када је притисак пренизак, активира се аларм и механизам се активира закључана како би се спречила механичка оштећења.

Референце пројекта

Пројекат лансирања ракета Цас-спаце

Извештај о тестирању

Апплицатион Цасе

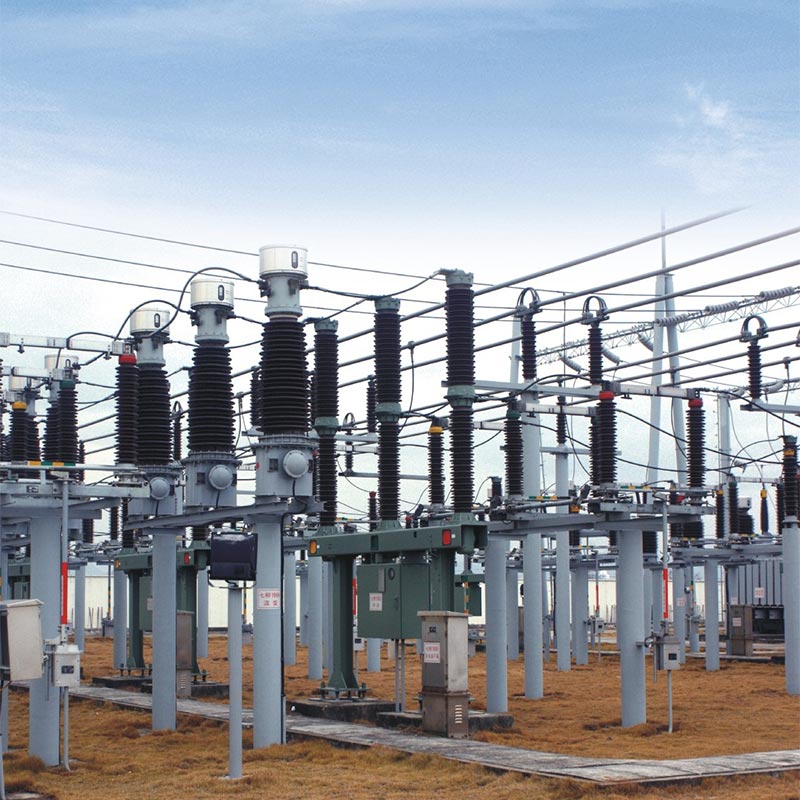

2024. године, Усуне ЛВ36-110 Сумпор Хексафлуорид прекидач 126кВ је успешно примењен на кључ 110кВ пројекат преноса и трансформације у северној Кини. Овај пројекат је имао за циљ да реши проблем недовољно капацитет напајања у руралним и приградским подручјима. Локација пројекта има велику температурну разлику (-25 ℃ до +38℃) и честе пешчане олује, постављајући изузетно високе захтеве за прилагодљивост и поузданост животне средине електричну опрему.

Као одређени добављач за овај пројекат, Усуне је обезбедио 28 ЛВ36-110 прекидача. Фабрика је послала професионални техничари који на лицу места пружају упутства за инсталацију, пуштање у рад и пробни рад. После осам месеци стабилног рада, производ је постигао нула кварова, са стопом цурења гаса СФ6 далеко испод стандардни захтеви (стварни тест ≤0,3%), а брзина одзива отварања и затварања је у потпуности задовољила дизајн пројекта стандарди. Након што је пројекат пуштен у рад, ефективно је побољшао стабилност локалне електричне мреже, смањене нестанке струје узроковане кваровима на опреми и добило високо признање од власника пројекта и локалног становништва одељење за напајање, у потпуности потврђујући одличну прилагодљивост околини и поуздане радне перформансе Усуне 126кВ СФ6 прекидач у стварним условима рада.

ФАК

П1: Колики је век трајања прекидача Усуне сумпор хексафлуорид 126кВ и шта је кључ тачке одржавања?

А1: Механички век трајања производа је 6000 циклуса, а препоручени непрекидни радни век је 12 година. Кључ тачке одржавања: Редовне недељне инспекције (интегритет изолатора, притисак гаса СФ6, итд.); годишње одржавање сваке 3 године (чишћење изолатора, мерење отпора главног кола, итд.); када производ стигне до услови одржавања (нпр. 20 прекида кратког споја пуног капацитета), контакти лука, адсорбент и заптивни прстенови треба заменити. Произвођач ће послати професионално особље да пружи упутства за одржавање на лицу места.

П2: Може ли се прекидач Усуне ЛВ36-110 користити у високим и хладним регионима? Шта је максимално погодно надморска висина?

А2: Да. Овај производ је посебно дизајниран за оштра спољашња окружења, са снажном прилагодљивошћу високим температурама надморске висине и ниске температуре. Погодан је за висине до 3000 метара и може да издржи и ниске температуре као -30 ℃, у потпуности задовољавајући потребе висинских и хладних региона као што је западна Кина. Штавише, тхе кутија механизма има уграђени грејач који обезбеђује заштиту од влаге и смрзавања током кише, снега и јаке хладноће годишњих доба, обезбеђујући стабилан рад.

Добављач и постпродајна услуга

Зхејианг Усуне Елецтриц Цо., Лтд., као професионални произвођач опреме за напајање високог напона у Кини, поседује комплетну производну линију и строг систем контроле квалитета. Фабрика је опремљена напредним опрема за тестирање, а сваки производ се претходно подвргава вакуумирању, пуњењу гасом и тестирању механичких перформанси напуштајући фабрику како би се осигурао квалитет производа. Као поуздан добављач, Усуне пружа услугу након продаје на једном месту, укључујући упутства за инсталацију на лицу места, пуштање у рад, обуку за одржавање и набавку резервних делова. Професионалац технички тим промптно реагује на потребе корисника, обезбеђујући дугорочно стабилан рад опреме.
